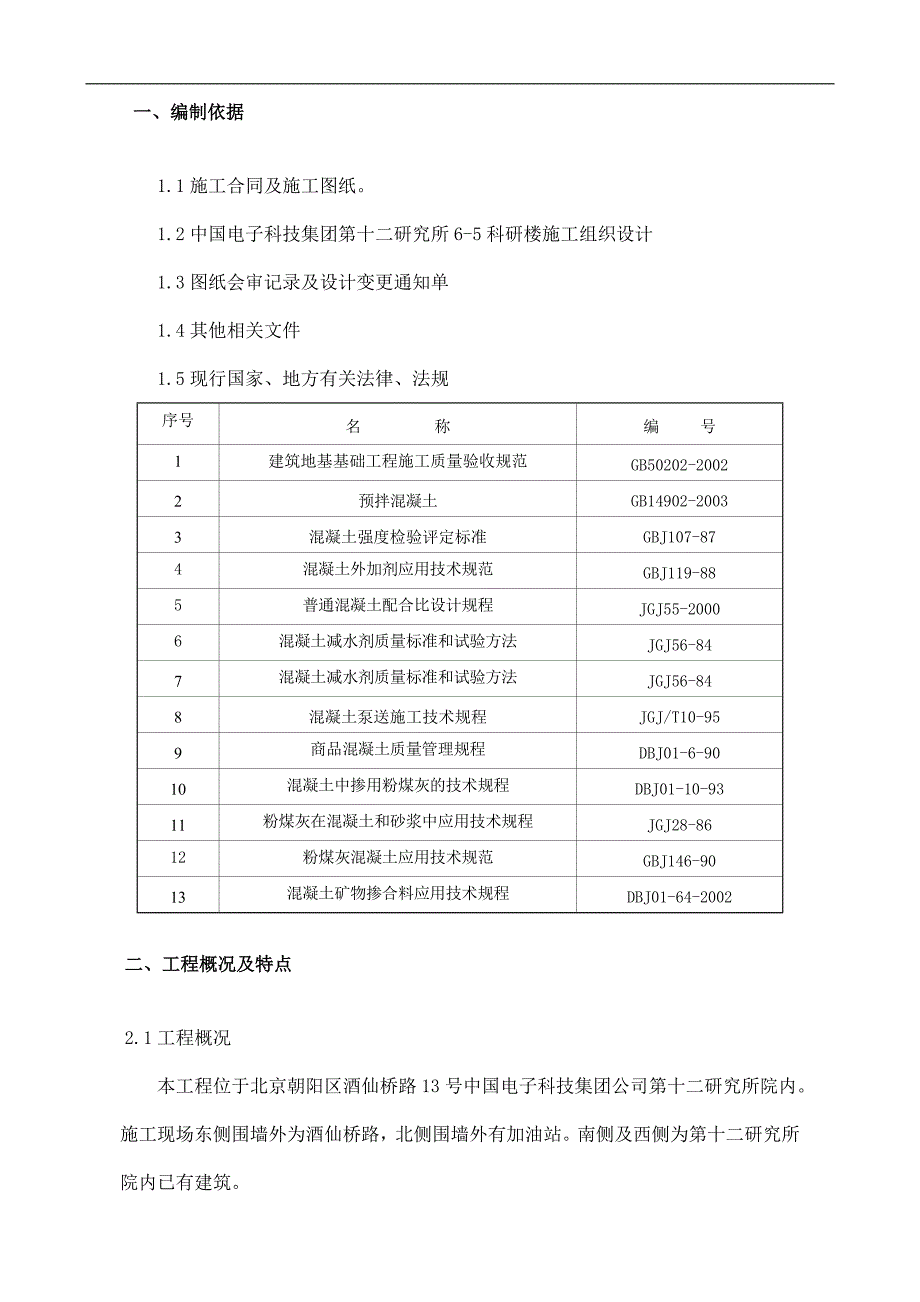

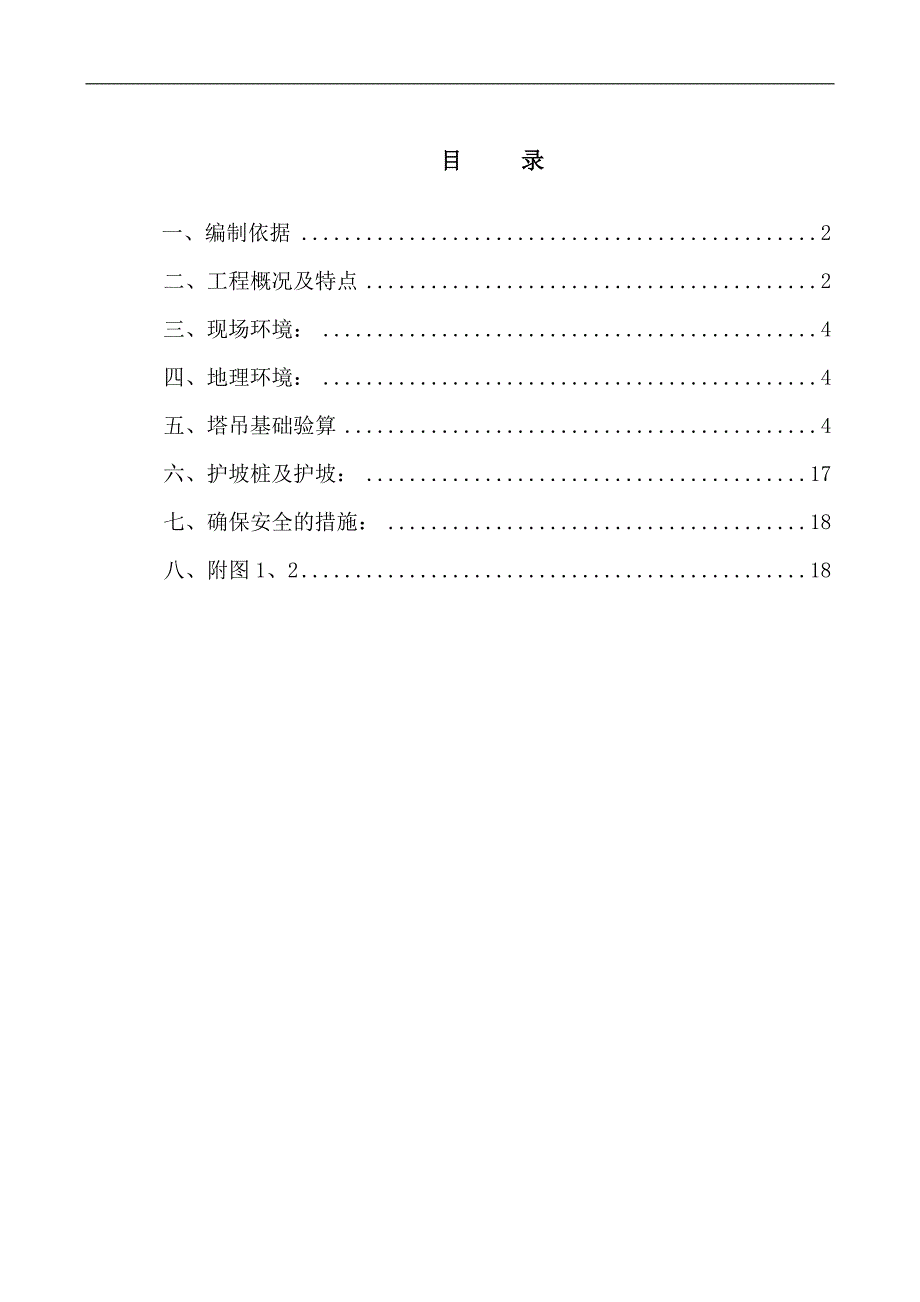

1、 目 录一、编制依据2二、工程概况及特点2三、现场环境:4四、地理环境:4五、塔吊基础验算4六、护坡桩及护坡:17七、确保安全的措施:18八、附图1、218一、编制依据1.1施工合同及施工图纸。1.2中国电子科技集团第十二研究所6-5科研楼施工组织设计1.3图纸会审记录及设计变更通知单1.4其他相关文件1.5现行国家、地方有关法律、法规序号名 称编 号1建筑地基基础工程施工质量验收规范GB50202-20022预拌混凝土GB14902-20033混凝土强度检验评定标准GBJ107-874混凝土外加剂应用技术规范GBJ119-885普通混凝土配合比设计规程JGJ55-20006混凝土减水剂质量标

2、准和试验方法JGJ56-847混凝土减水剂质量标准和试验方法JGJ56-848混凝土泵送施工技术规程JGJ/T10-959商品混凝土质量管理规程DBJ01-6-9010混凝土中掺用粉煤灰的技术规程DBJ01-10-9311粉煤灰在混凝土和砂浆中应用技术规程JGJ28-8612粉煤灰混凝土应用技术规范GBJ146-9013混凝土矿物掺合料应用技术规程DBJ01-64-2002二、工程概况及特点2.1工程概况本工程位于北京朝阳区酒仙桥路13号中国电子科技集团公司第十二研究所院内。施工现场东侧围墙外为酒仙桥路,北侧围墙外有加油站。南侧及西侧为第十二研究所院内已有建筑。本工程为筏板基础,地下室外墙为混

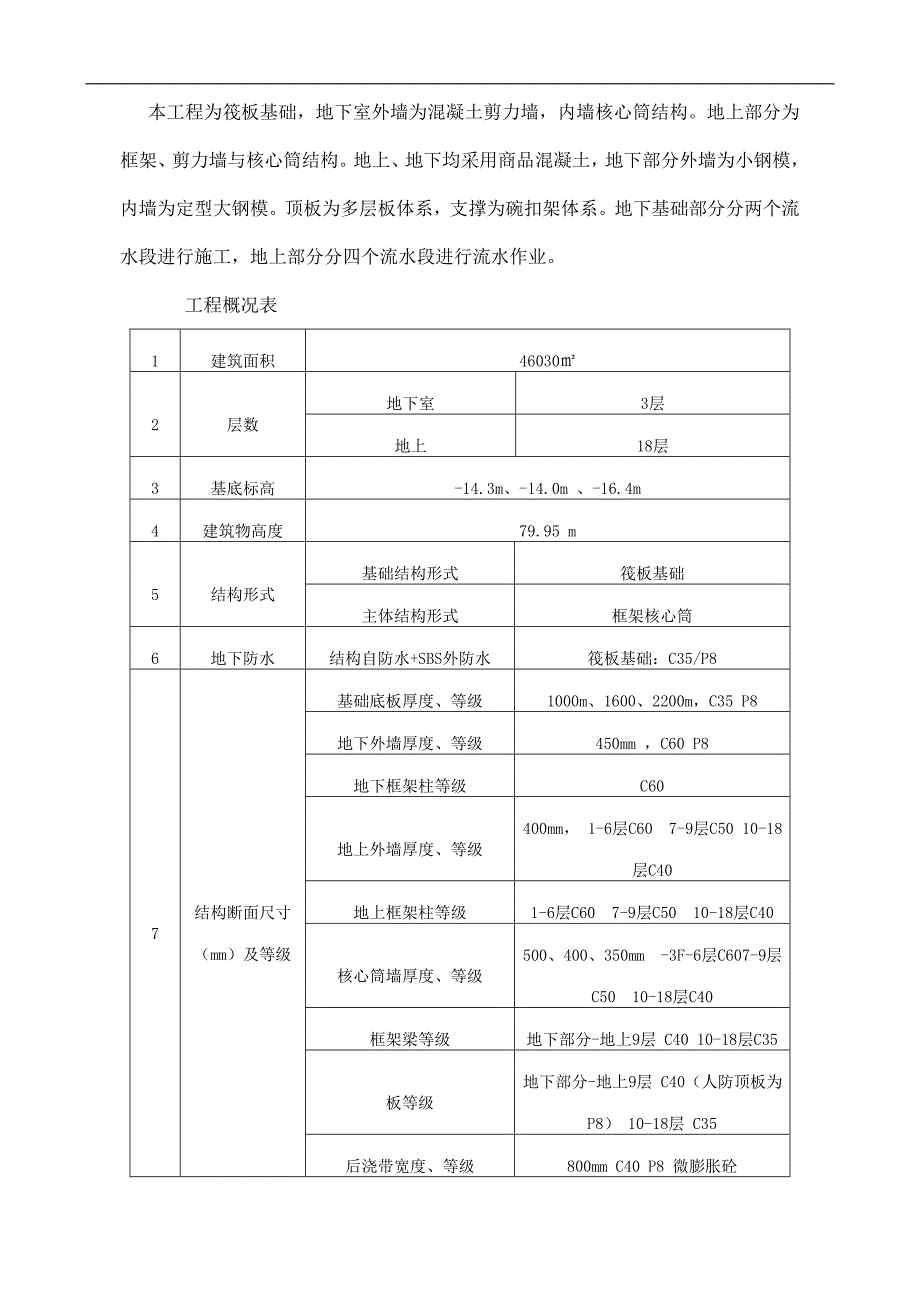

3、凝土剪力墙,内墙核心筒结构。地上部分为框架、剪力墙与核心筒结构。地上、地下均采用商品混凝土,地下部分外墙为小钢模,内墙为定型大钢模。顶板为多层板体系,支撑为碗扣架体系。地下基础部分分两个流水段进行施工,地上部分分四个流水段进行流水作业。工程概况表1建筑面积460302层数地下室3层地上18层3基底标高 -14.3m、-14.0m 、-16.4m 4建筑物高度79.95 m5结构形式基础结构形式筏板基础主体结构形式框架核心筒6地下防水结构自防水+SBS外防水筏板基础:C35/P8 7结构断面尺寸(mm)及等级基础底板厚度、等级1000m、1600、2200m,C35 P8地下外墙厚度、等级450

4、mm ,C60 P8地下框架柱等级C60地上外墙厚度、等级400mm, 1-6层C60 7-9层C50 10-18层C40地上框架柱等级1-6层C60 7-9层C50 10-18层C40核心筒墙厚度、等级500、400、350mm -3F-6层C60 7-9层C50 10-18层C40框架梁等级地下部分-地上9层 C40 10-18层C35板等级地下部分-地上9层 C40(人防顶板为P8) 10-18层 C35后浇带宽度、等级800mm C40 P8 微膨胀砼8结构抗震等级一级三、现场环境:由于施工现场狭小,根据现场实际情况,采用一台LT-6518塔吊(QTZ200型),塔吊中心为6-5科研楼

5、西侧部位(见平面图)四、地理环境:根据6-5工程地质岩土勘察报告书显示:地耐力为220KPa。五、塔吊基础验算 依据塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)、塔式起重机设计规范(GB/T 13752-92)、混凝土结构设计规范(GB 50010-2002)、建筑地基基础设计规范(GB 50007-2002)、建筑结构荷载规范(GB 50009-2001(2006年版))编制。1、 参数 1)塔吊基本参数 塔吊型号:QTZ200,塔吊最大起吊高度H0162m,塔身宽度B2m; 2)塔机自重参数 塔身自重G0200kN,起重臂自重G19.85kN,小车和吊钩自重G20.38

6、kN,平衡臂自重G35.64kN,平衡块自重G425kN,最大起重荷载Qmax8kN,最小起重荷载Qmax1.76kN; 3)塔机尺寸参数 起重臂重心到塔身中心的距离RG165m,小车和吊钩重心到塔身中心的距离RG265m,平衡臂重心到塔身中心的距离RG314.38m,平衡块重心到塔身中心的距离RG414.38m,最大起重荷载到塔身中心的距离RQmax11.7m,最小起重荷载到塔身中心的距离RQmin65m;4)塔吊承台参数 承台长度b6.45m,承台宽度l6.45m,承台高度h1.7m,承台混凝土强度等级:C35,承台混凝土自重25kN/m3,承台上部覆土厚度d6.5m,承台上部覆土重度18

7、kN/m3;5)塔吊基础参数 地基承载力特征值fa240kN/m2,基础宽度地基承载力修正系数b3,基础埋深地基承载力修正系数d3,基础埋深地基承载力修正系数25kN/m3,基础底面以上的土的加权平均重度m25kN/m3,承台埋置深度D1.7m,修正后的地基承载力特征值fa948.75kN/m2;6)风荷载参数 塔身桁架杆件类型为:型钢或方钢管,地面粗糙度类型为:C类 有密集建筑群市区,塔机计算高度h43m,塔身前后片桁架平均充实率00.4,塔身风向系数1.2,基本风压W00.45kN/m2(工程所在地:北京,取50年一遇),风荷载高度变化系数z0.94,风荷载体型系数s1.95,风荷载风振系

8、数z1.85;7)承台配筋参数 承台底面长向配筋:使用HRB335钢筋,直径为25mm,间距为170mm; 承台底面短向配筋:使用HRB335钢筋,直径为25mm,间距为170mm; 2、荷载计算 自重荷载及起重荷载 1)塔机自重标准值 Fk1200+9.85+0.38+5.64+25240.87kN; 2)基础自重标准值 Gk6.456.45(1.725+6.518)6635.6kN; 丰水期:Gk6.456.45(1.7(25-10)+6.518)5928.36kN; 3)起重荷载标准值 Fqk8kN; 风荷载计算 计算公式如下: 1)工作状态下塔机塔身截面对角线方向所受风荷载标准值 a.

9、 塔机所受风均布线荷载标准值 工作状态下 00.2kN/m2 z0.94 s1.95 z1.77 00.4 1.2 计算结果: k0.52kN/m2 sk0.5kN/m b. 塔机所受风荷载水平合力标准值 FvkqskH21.5kN c. 基础顶面风荷载产生的力矩标准值 Msk0.5FvkH462.25kNm 2)非工作状态下塔机塔身截面对角线方向所受风荷载标准值 a. 塔机所受风均布线荷载标准值 非工作状态下00.45kN/m2(北京,取50年一遇) z0.94 s1.95 z1.85 00.4 1.2 计算结果: k1.22kN/m2 qsk1.17kN/m b. 塔机所受风荷载水平合力标

10、准值 FvkqskH50.31kN c. 基础顶面风荷载产生的力矩标准值 Msk0.5FvkH1081.66kNm 塔机的倾覆力矩 塔机自身产生的倾覆力矩,向前(起重臂方向)为正,向后为负。 1)大臂自重产生的向前力矩标准值 M19.8565640.25kNm 2)最大起重荷载产生的最大向前起重力矩标准值 (Qmin比Qmax产生的力矩大) M21.7665114.4kNm 3)小车位于上述位置时的向前力矩标准值 M30.386524.7kNm 4)平衡臂产生的向后力矩标准值 M4-5.6414.38-81.1kNm 5)平衡重产生的向后力矩标准值 M5-2514.38-359.5kNm 计算结果: 工作状态下,标准组合的倾覆力矩标准值 MkM1+M3+M4+M5+0.9(M2+Msk)743.34kNm 非工作状态下,标准组合的倾覆力矩标准值 MkM1+M4+M5+Msk1281.31kNm 3、地基承载力验算 修正后的地基承载力特征值fa948.75kN/m2 1)工作状态下 Mk743.34kNm a.当轴心荷载作用时: FkFk1+Fqk248.87kN Pk(248.87+6635.6)/(6.456.45)165.48kN/m2 Pkfa948.75,满足要求。 b.当偏心荷载作用时: 基础长宽比b/l6.45/6.451 基础长宽比小于
