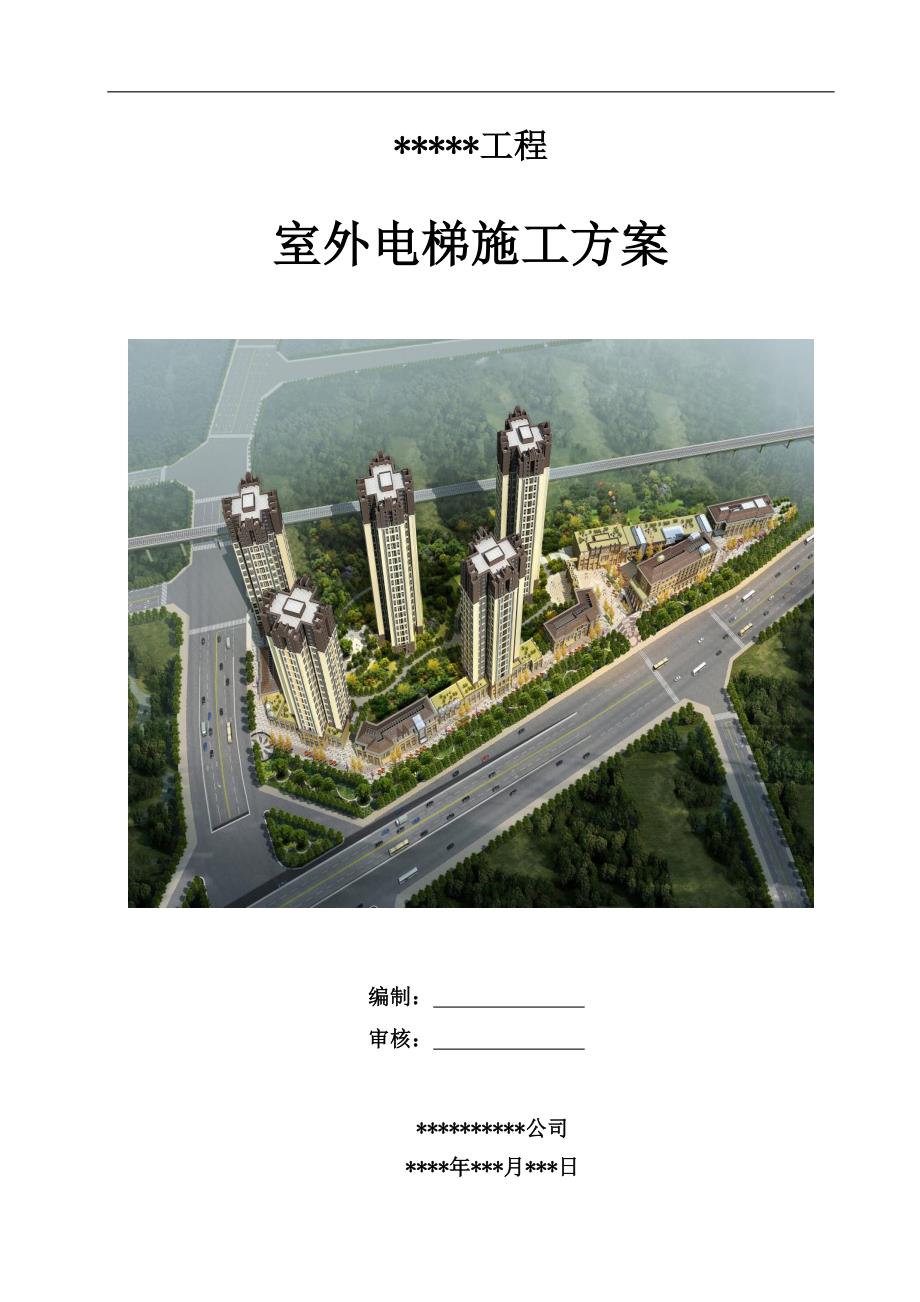

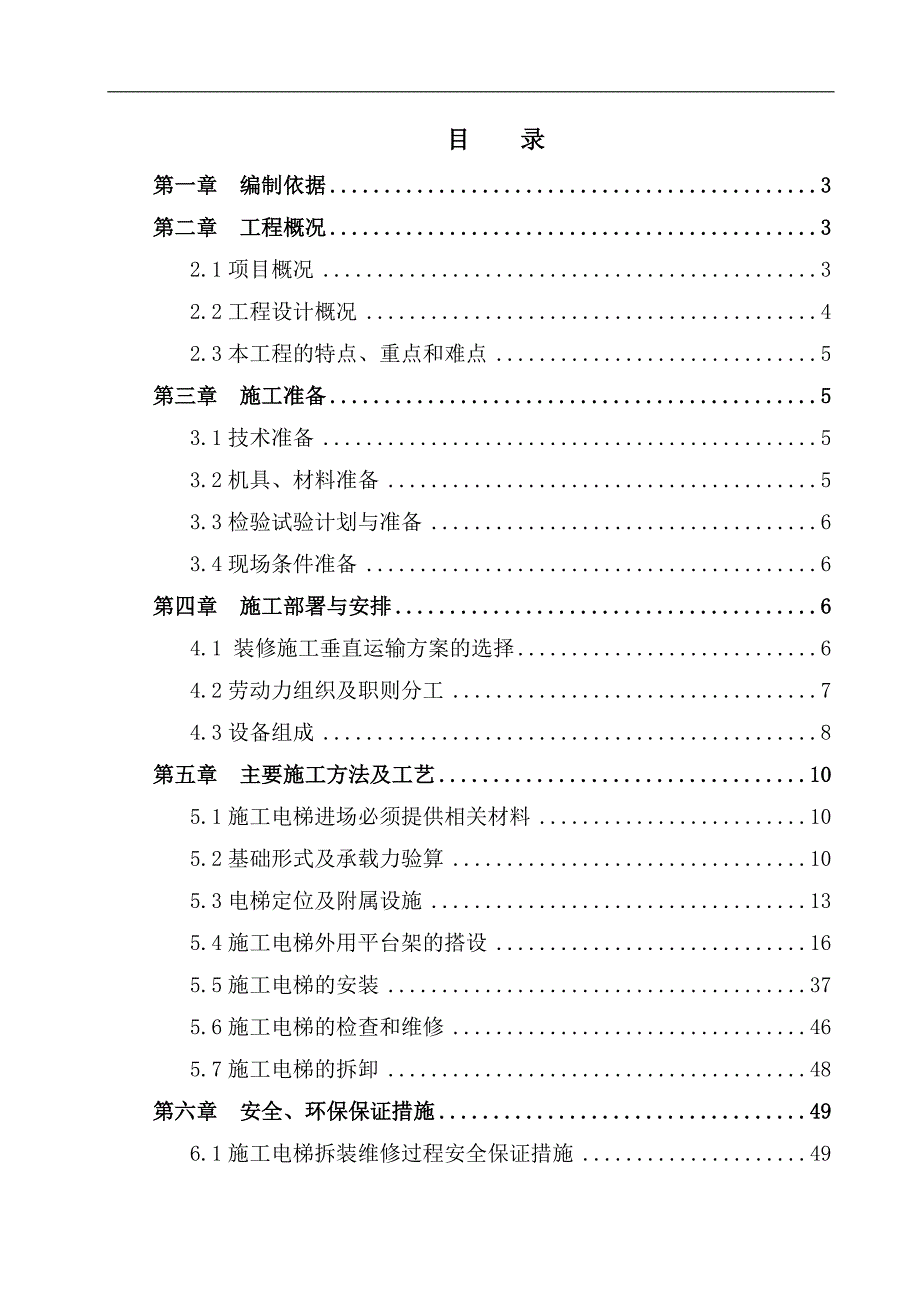

1、*工程室外电梯施工方案编制： 审核： *公司*年*月*日目 录第一章 编制依据3第二章 工程概况32.1项目概况32.2工程设计概况42.3本工程的特点、重点和难点5第三章 施工准备53.1技术准备53.2机具、材料准备53.3检验试验计划与准备63.4现场条件准备6第四章 施工部署与安排64.1 装修施工垂直运输方案的选择64.2劳动力组织及职则分工74.3设备组成8第五章 主要施工方法及工艺105.1施工电梯进场必须提供相关材料105.2基础形式及承载力验算105.3电梯定位及附属设施135.4施工电梯外用平台架的搭设165.5施工电梯的安装375.6施工电梯的检查和维修465.7施工电梯

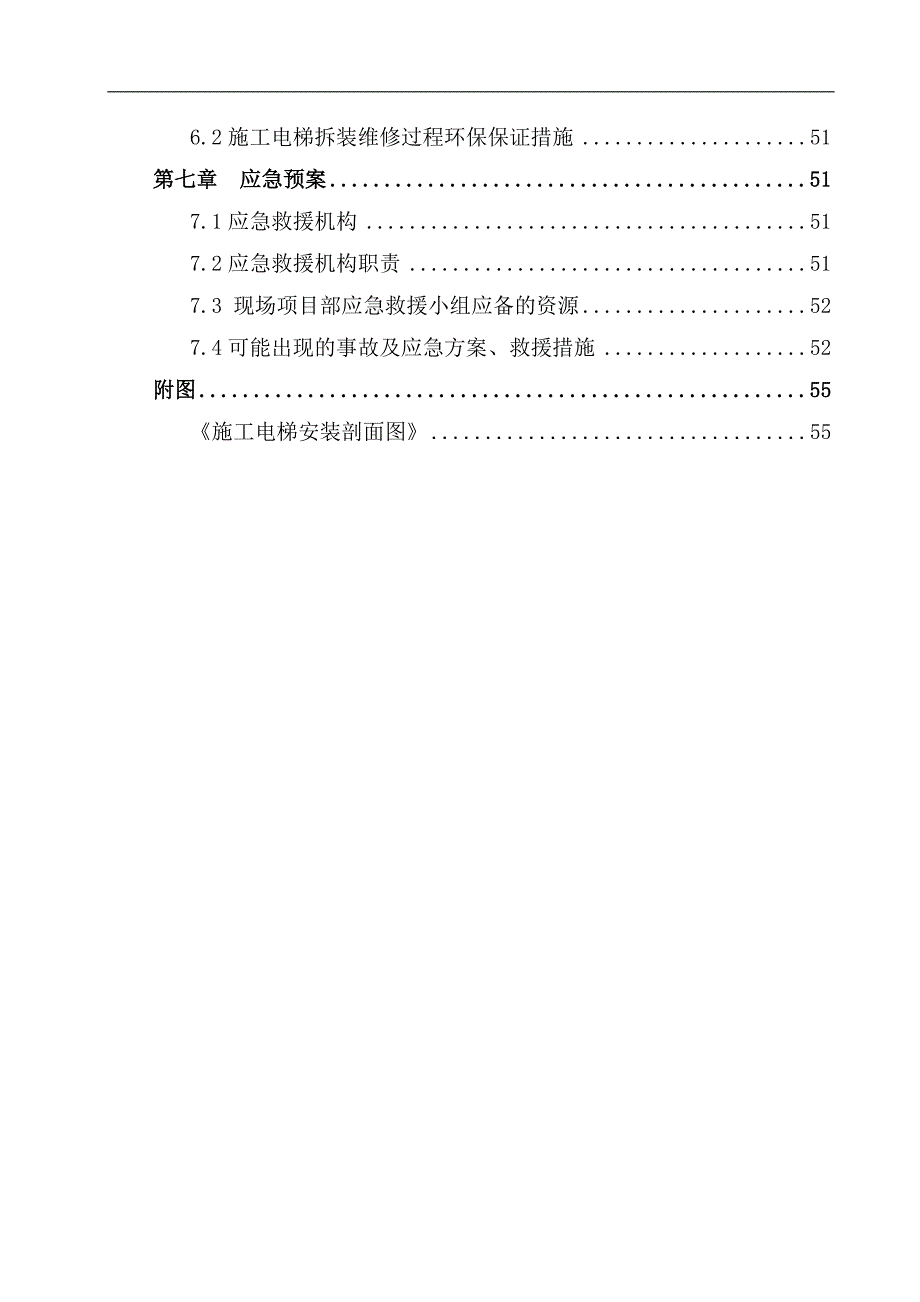

2、的拆卸48第六章 安全、环保保证措施496.1施工电梯拆装维修过程安全保证措施496.2施工电梯拆装维修过程环保保证措施51第七章 应急预案517.1应急救援机构517.2应急救援机构职责517.3 现场项目部应急救援小组应备的资源527.4可能出现的事故及应急方案、救援措施52附图55施工电梯安装剖面图55第一章 编制依据1.1*施工图1.2*施工组织设计1.3SC200/200TD型双笼施工电梯安装使用说明书1.4应用的主要规范、规程及标准：序 号类 别规 范、规 程 名 称编 号1国家工程测量规范GB50026-20072国家建筑地基基础施工质量验收规范GB50202-20023国家建筑
3、地基基础设计规范GB50007-20114国家混凝土结构工程施工质量验收规范GB50204-2002（2011版）5行业建筑机械使用安全技术规程JGJ33-20126行业建筑施工电梯安装、使用、拆卸安全技术规程（JGJ215-2010）7行业建筑施工高处作业安全技术规范JGJ 80-19918行业建筑施工扣件式钢管脚手架安全技术规范JGJ 130-20119行业施工现场临时用电安全技术规程JGJ46-200510行业施工电梯GB/T 10054-200511行业建筑施工安全检查标准JGJ95-20111.5相关文件 ：序 号类 别规 范、规 程 名 称编 号1国家建设工程安全生产管理条例 /2
4、集团公司质量、环境、职业安全健康管理手册2011年A版3分公司分公司施工方案编制审核管理办法/第二章 工程概况2.1项目概况序号项 目内 容1工程名称*2工程地址*3建设单位*4设计单位*5监理单位*6施工单位*2.2工程设计概况2.2.1结构设计概况单项工程名称建筑面积（）结构类型基础形式层数檐高（m）地下 地上*#楼*框架结构柱下独立基础*#楼*剪力墙结构平板式筏板基础*#楼*剪力墙结构平板式筏板基础*#楼*框架结构柱下独立基础*2.2.2建筑设计概况序号项目内容1建筑功能住宅、商业、办公及地下车库2抗震烈度抗震设防裂度为7度3建筑消防耐火等级耐火等级为一级；4屋 面涂膜防水屋面（不保温不
5、上人）、坡屋面（不保温）、保温平屋面（上人/不上人）、平屋面（不保温不上人）5楼地面水泥砂浆楼面、地砖地面、高级石材地面、防静电地板、清水地面等6踢 脚地砖踢脚、水泥砂浆踢脚、二装踢脚（100mm）等7外立面建筑外墙为涂料、无机涂料、镶贴花岗石石材墙面。8内墙面水泥砂浆、混合砂浆无机涂料9顶 棚清水顶棚、喷无机涂料、刮腻子、刮腻子无机涂料、刮腻子喷乳胶漆、轻钢龙骨纸面石膏板喷无机涂料吊顶10防 水地下室防水P8、P6防水混凝土刚性防水、4mm双面自粘聚酯毡胎体型改性沥青防水卷材、SBS3+3改性沥青防水卷材屋面防水SBS3+3改性沥青防水卷材卫生间1.5/1.2mm厚JS-型防水涂膜一道2.3
6、本工程的特点、重点和难点2.3.1根据合同文件，本工程于*年*月*日开工，总工期共655日历天，而且甲方要求结构施工至四层时开始插入施工电梯以及5、6#楼结构外立面线条错层交叉设置（导致5、6#楼仅东西立面可以设置施工电梯），对垂直运输工具的选型及定位布置提出较高的要求；2.3.2本工程5、6#楼为保证工程装修施工材料的垂直运输，结合工程总进度计划的安排及现场情况，采用SC200/200TD双笼施工电梯，基础设在相应车库顶板。2.3.3本工程后期室内外装修材料均采用室外电梯运输。第三章 施工准备 3.1技术准备3.1.1本工程使用机械设备租赁有限公司提供的SC200/200TD型室外电梯。技术
7、室首先对厂家资质及产品合格证进行审核，室外电梯安装前租赁单位向项目部上报室外电梯安装及拆除方案，方案要求经其技术负责人、企业技术负责人审核、审批并加盖单位公章。室外电梯安装及拆除方案经监理审批并在当地安监站备案后方可施工。3.1.2项目部技术室仔细阅读并审核施工图，熟悉结构形状、尺寸，并结合现场施工平面布置图及工程进度情况，合理定位及确定进出场时间，编制室外电梯施工方案及相关施工、安全技术交底。3.1.3室外电梯施工方案审批后，项目部技术室在施工前认真学习施工电梯施工方案及有关脚手架施工规范、规程，对外包队专业技术工长、专业管理人员进行针对性的技术、质量、安全、消防、文施及环保交底。外包队专业
8、技术工人按工长下达的交底及质量标准和其它要求进行施工。3.2机具、材料准备3.2.1机具：SC200/200TD施工电梯两台、塔吊等3.2.2材料：钢管、扣件、脚手板、密目网、A20钢丝绳、绳卡、安全防护门、安全带等主要工具齐备、有效、合格。3.3检验试验计划与准备3.3.1施工电梯基础设置在车库顶板上，在施工电梯安装前需对顶板结构进行验算确保达到承载力技术要求，地基承载力应大于0.15Mpa；3.3.2施工电梯基础浇筑时需留置抗压混凝土试块，待强度达到100%时进行施工电梯安装；3.3.3每次进入安装的施工电梯使用前，必须进行一次坠落试验，且使用中每隔3个月应进行一次额定载重量的坠落试验。3
9、.3.4施工电梯限速器出厂两年后（按铭牌上的日期戳记），必须要求厂家送厂检测（包括两年内未曾使用过），经检验合格后，方可继续使用，以后使用中，每满一年，再进行一次检测。3.4现场条件准备3.4.1现场布置完毕，设备、材料已进场；3.4.2安装位置定位测量完毕；3.4.3电梯基础混凝土强度达到其强度等级100%；3.4.4电梯安装前必须配备专用的电源箱，每个吊笼由单一开关控制；3.4.5电源箱应直接从现场配电室引入电源，每个吊笼应用一根大于25mm2铜线电缆连接；3.4.6对电梯各部件进行全面检查，起重设备准备到位；3.4.7设置接地保护装置，接地电阻4；3.4.8安全教育完成，机械检查合格，施
10、工人员持证上岗。第四章 施工部署与安排4.1 装修施工垂直运输方案的选择（1）结合施工总进度计划的安排及各栋设计概况，本工程拟选用垂直运输机械的方案如下：序次配套方案功能配合适用情况进场时间出厂时间备注1物料提升机物料提升机运送装修、机电材料1#楼、7#楼楼装修、机电穿插施工阶段2014年08月30日2014年11月30日具体详物料提升机施工方案2室外电梯电梯运送人员和装修、机电材料5#楼、6#楼装修、机电穿插施工阶段2014年06月30日2015年07月20日详本室外电梯施工方案（2）SC200/200TD主要技术参数型号特点额定载重（Kg）起升速度（米/分）最大提升高度（米）电机功率（千瓦
11、）电机数量吊笼尺寸（长*宽*高）SC200/200TD双笼无对重2*200033250152*23.2*1.5*2.74.2劳动力组织及职则分工项目部成立以项目经理为首的项目管理领导小组，小组为项目部各部门及主要部门成员，分工如下表所示：序号成员职 务工作内容1*项目经理项目总负责、总协调。2*总工程师协助组长，进行施工电梯厂家的选定及签订合同，全面负责施工电梯安拆等技术方案的拟定。3*工程经理按照施工方案组织劳动力进行实施以及现场的管理，现场工、机、料的管理与调度。4*技术室编制施工电梯施工方案、技术交底及其相关的作业指导书，并对施工方案及技术交底进行相关的培训，现场的技术指导、检查以及质量
12、控制。针对施工电梯的安装、拆卸、附着技术，与机械租赁分公司的联系工作。5*工程室负责组织工人按照施工方案、技术交底的要求进行施工，场容场貌的管理，过程的检查与控制；以及现场的安全管理。6*材料室负责本工程施工电梯的租赁合同及根据施工所需适时安排机械进场，并满足施工现场的需要。7*安全室施工电梯安拆时进行旁站并做好旁站记录，以及负责施工电梯的日常管理及与施工电梯公司的联系工作。8*水电室根据现场施工情况及电梯安拆需求，合理安排水电专业人员配合电梯安装，保障施工用水、用电，监督现场的安全使用。9*资料室负责施工电梯相关技术资料的收集，整理工作10*测量室负责施工电梯现场定位安装、过程监控，对施工电
