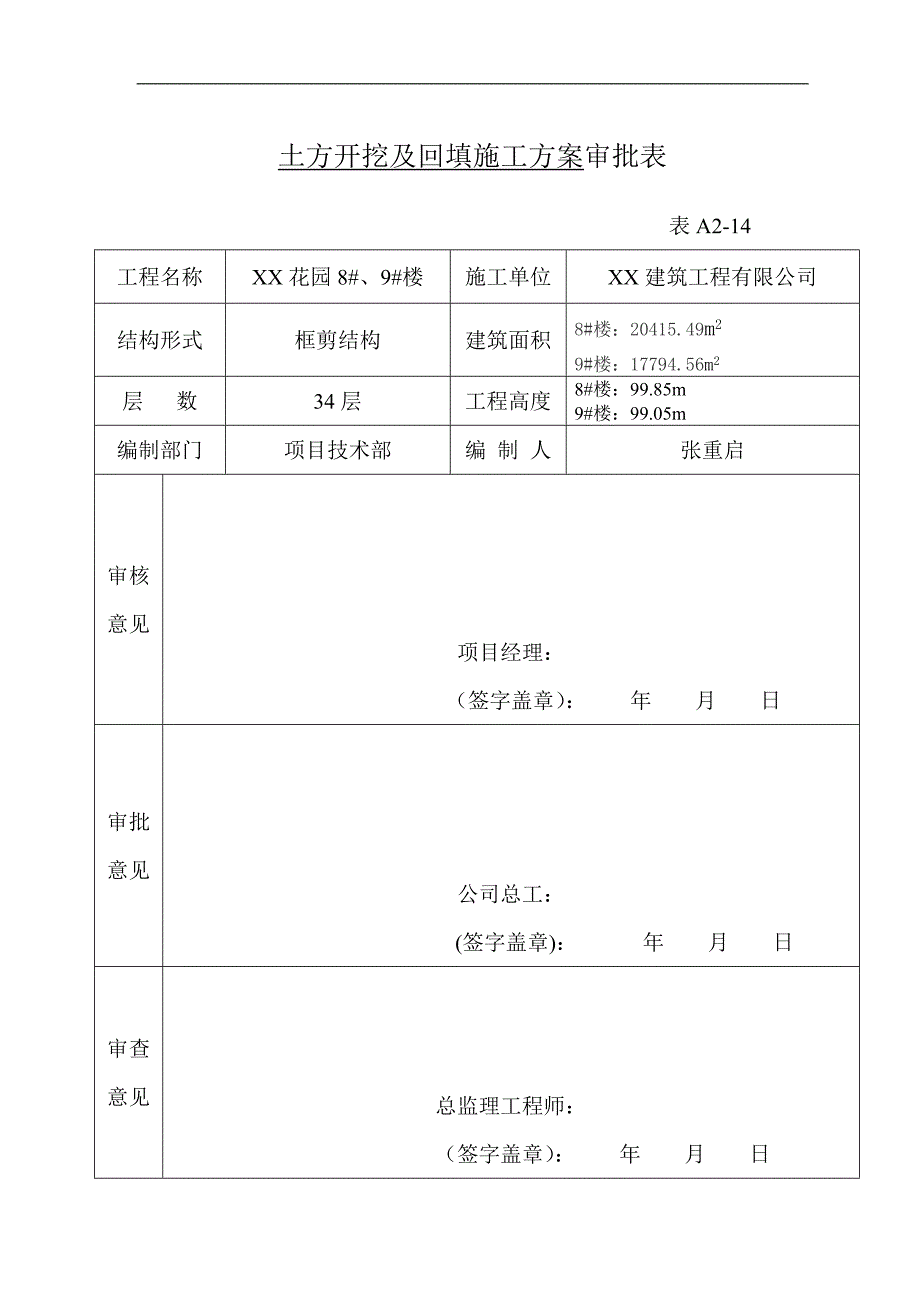

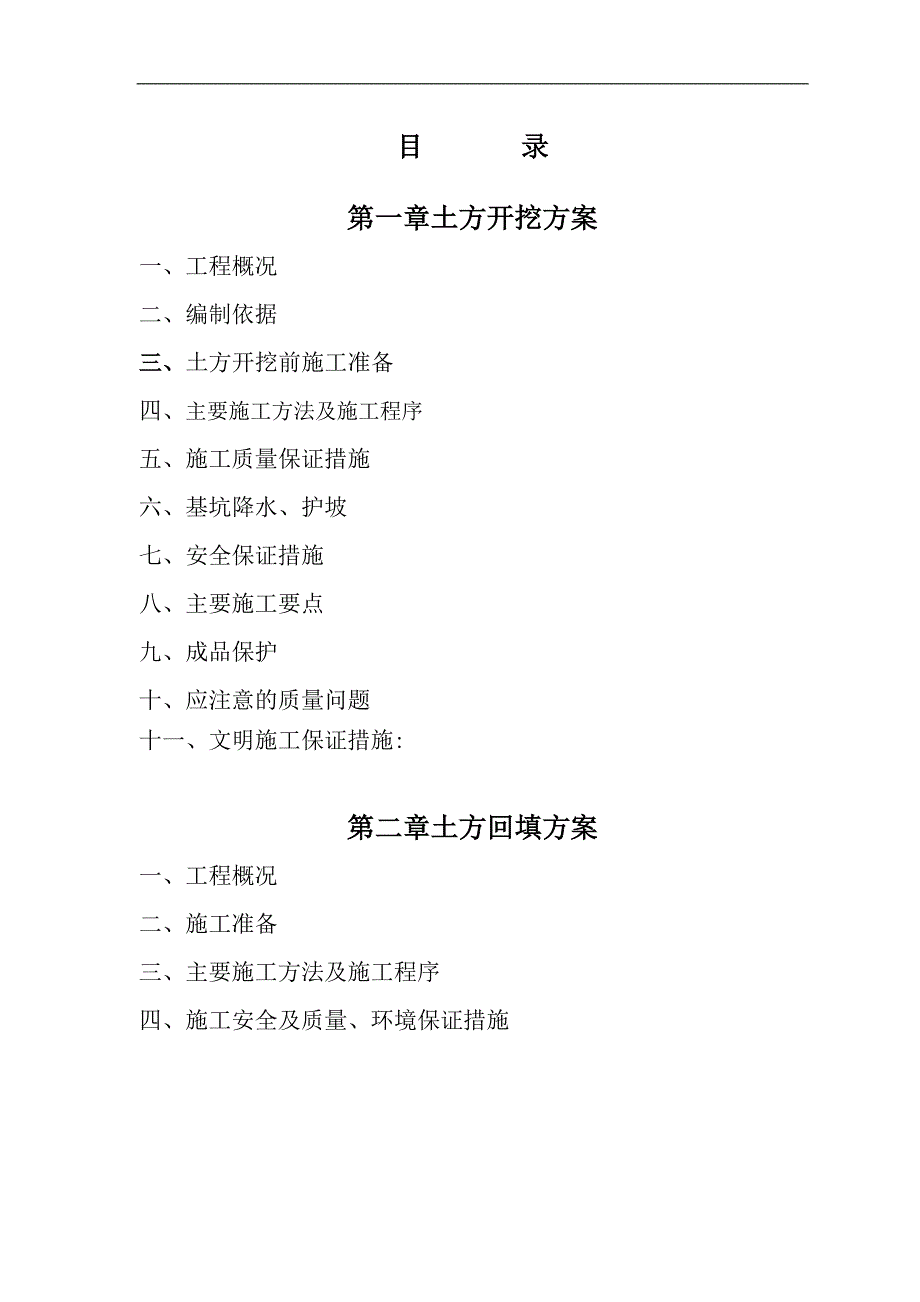

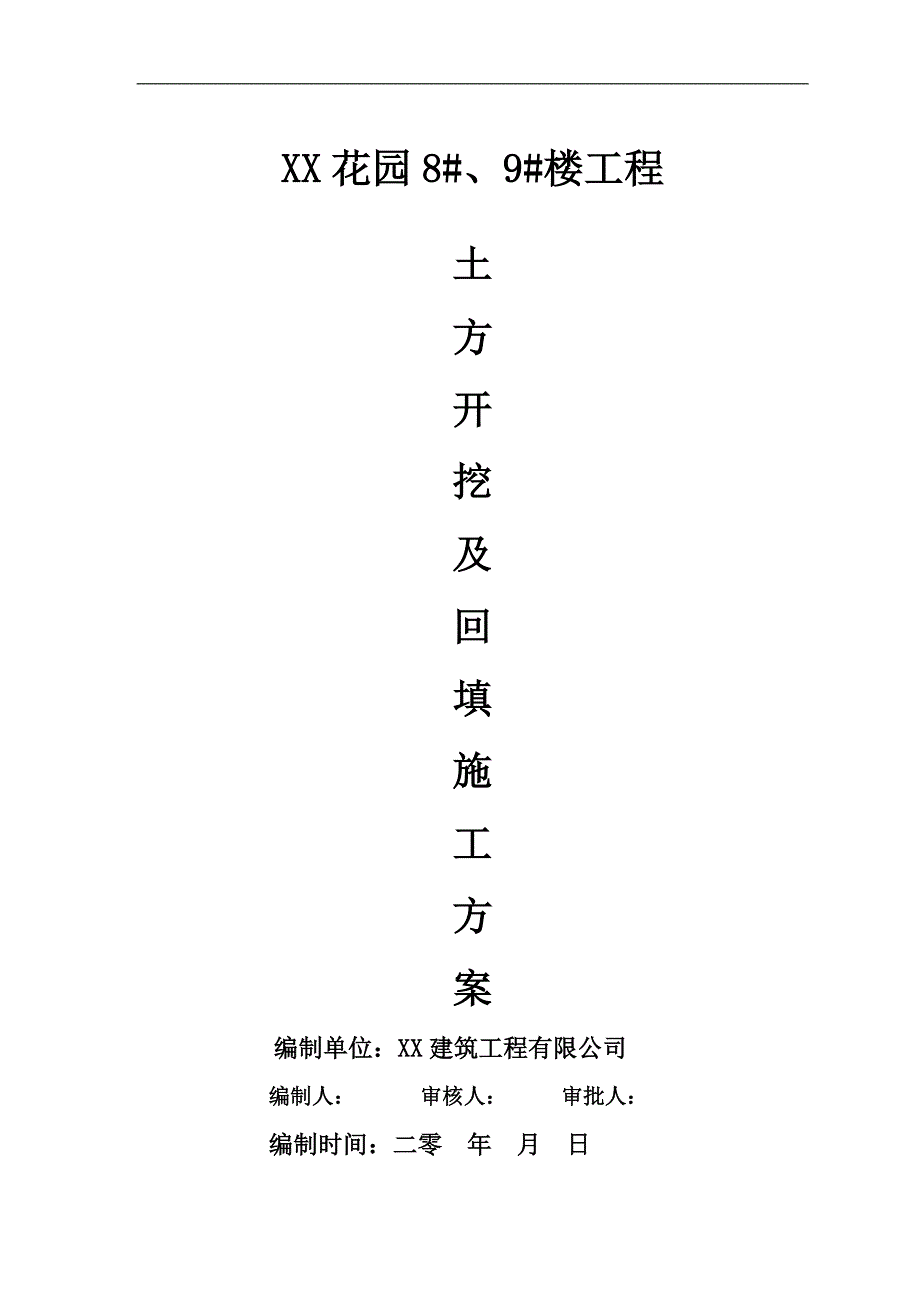

1、XX花园8#、9#楼工程土方开挖及回填施工方案编制单位：XX建筑工程有限公司编制人： 审核人： 审批人：编制时间：二零 年 月 日土方开挖及回填施工方案审批表 表A2-14工程名称XX花园8#、9#楼施工单位XX建筑工程有限公司结构形式框剪结构建筑面积8#楼：20415.49m29#楼：17794.56m2层 数34层工程高度8#楼：99.85m9#楼：99.05m编制部门项目技术部编 制 人张重启审核意见项目经理： （签字盖章）： 年 月 日审批意见公司总工： (签字盖章)： 年 月 日审查意见总监理工程师： （签字盖章）： 年 月 日目 录第一章土方开挖方案一、工程概况二、编制依据三、土方
2、开挖前施工准备四、主要施工方法及施工程序五、施工质量保证措施六、基坑降水、护坡七、安全保证措施八、主要施工要点九、成品保护十、应注意的质量问题十一、文明施工保证措施:第二章土方回填方案 一、 工程概况二、 施工准备三、 主要施工方法及施工程序 四、施工安全及质量、环境保证措施土方开挖及回填施工方案一、工程概况 工程名称：XX花园8#、9#楼 结构形式：框剪结构。 建设单位：XX地产开发投资集团有限公司 设计单位： 监理单位： 施工单位：XX建筑工程有限公司 XX花园8#、9#楼，地上三十四层，8#楼建筑面积为20415.49，9#楼建筑面积为17794.56，8#楼建筑高度99.85 m，8#
3、楼建筑高度为99.05m，结构形式为框剪结构，基础形式为钻孔灌注桩，8#楼0.000相当于绝对标高23.05 m,9#楼0.000相当于绝对标高22.65m，本工程建筑抗震设防类别为标准设防类，场地基本烈度为6度，抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，剪力墙抗震等级为三级，连梁抗震等级为三级，框架抗震等级为三级，本工程建筑结构的安全等级为二级，结构设计使用年限为50年。二、编制依据岩石工程勘察报告书（XX华中岩土工程有限责任公司）建筑工程施工质量验收统一标准GB 50300-2001建筑地基基础设计规范(GB50207-2002)施工手册（第四版）三、土方
4、开挖前施工准备1、施工场地符合三通一平的施工条件，地上障碍物已清除干净，区域内无大的建筑垃圾，钻孔灌注桩基已施工完毕。 2、土方开挖前测量人员必须做好方格网控制测量，确定该区域的平均标高，绘制土方开挖方格网图。且已确定好基坑开挖路线、顺序、基底标高、边坡保护以及外运土方路线和弃土场均已确定。3、深基坑内土方开挖前需作好临时道路铺设，保证大吨位汽车从基坑内驶入地上的安全，并在大门口设置汽车冲洗槽。 4、考虑到本工程土方开挖量较大且在深坑内开挖，周边做排水沟，沟宽30cm，深40cm。流向集水井，集水井沿基坑四周角设置，以保证地基土面的干燥。通过处理后排入市政地下排水管道。3机械准备：根据工程需要
5、，需配置反铲挖机3台、自卸汽车6辆、全站仪1台、经纬仪1台、水准仪1台。4物资准备：将砌筑所需灰砂砖、水泥、砂等提前进场，各种砌筑用具配置齐全；基坑临边围护的管件均已准备，按施工图承台、梁、板（柱）钢筋翻样并加工成型；商品砼供应单位，及时供应已确定。 5劳动力准备：泥工35人、钢筋工30人、砼工25人，杂工10人。 6技术准备：熟悉施工图纸，根据现场测设的高程点，作好开挖边线及开挖标高的标识工作。7开挖后的余土全部外运，运距10Km。四、主要施工方法及施工程序1、本工程基坑底设计标高较深，且为大开挖基坑，开挖面积大，因此需采用喷锚边坡支护的方式，整体开挖深度控制在-2.4-6.9m处，在东、南
6、、西、北侧及时做好土钉挂网护坡，采用6.5钢筋扎成单成双向钢筋网片，用16*15001500土钉支护，设置好泄水口再进行喷浆支护，采用C20厚80-100mm细石砼在-3m处采用1:1放坡，喷锚支护，按加固方式进行土方开挖。开挖至承台底面标高，预留30cm人工清理（2）承台挖土到要求标高后，破桩队开始配合土方队施工。采用反铲挖掘机开挖基坑土方，用人工清底相结合的方式进行施工。（3）临近设计高度时，施工人员在每根桩上标识控制标高，以避免破桩头时造成超破。（4）工程桩伸入承台10cm，桩顶凿平。（5）承台开挖采取整体，因为承台底标高一样，开挖的承台经桩基验收后浇捣承台垫层。（6）每层开挖时先挖好集
7、水井、排水沟，集水井设在基坑的边角部，排水由边坡向坑中集中排出，并配置4台潜水泵。（7）基础开挖后，采取明沟收集至集水坑然后用潜水泵排抽方式排出基坑积水。 2、土方开挖的程序为： 测量定位 开挖8#、9#楼基坑土方 开挖区域最少预留30cm距离人工清底 人工修整 地基验槽合格3、土方开挖：1）根据房屋设计特点，土方开挖采用反铲挖机开挖，自卸汽车外运土方的原则。本工程为深基坑开挖，边坡支护即时跟进，因而基坑开挖基本一次成形，采用机械开挖，应分层开挖，深度不超过2M为宜。2）开挖之前先根据现场测设的控制坐标点测量并放出基坑（槽）开挖边线，确定施工区域，先清理上部土层较大障碍物，然后开始正式开挖。3
8、）开挖时由基坑（槽）32轴以倒退方式向1轴开挖。为防止超挖，在坑底预留30cm厚土层人工清底修边。清底至设计标高后应及时铺设垫层，防止基底土体扰动。4）严格控制基坑开挖边线和放坡坡度，施工人员不得随意加大或缩小基坑开挖尺寸，应严格按方案中放坡系数大小组织施工。挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑（槽）深度的1/2。4、在开挖（坑）槽边弃土时，应保证边坡的稳定。当土质良好时，抛于（坑）槽边的土方应距坑（槽）边缘3m以外，高度不宜超过l.5m。 5、开挖基坑（槽）的土方，应将好土留着回填用。多余的土方应一次运至弃土场。4、地下水控制：水量有一定的丰富，上下层地下水之间因粘性土
9、阻隔而无水力联系，上层滞水稳定水位埋深30-50cm。故本工程土方开挖时需做好降排水工作。五、施工质量保证措施：1、施工中所用的经纬仪、全站仪、水准仪、钢卷尺都必须经过有关部门检验合格后方可使用。2、在开挖时注意保护测量桩、轴线桩、水准基桩，防止被挖土、运土机械设备碰撞、行驶破坏。3、机械开挖后的基底及边坡由人工修至设计标高，严格按质量要求控制把关，避免造成超挖、乱挖。开挖过程中随时注意不能碰伤桩，粘在桩上的土用人工清理干净。4、由于施工正值雨季，土方开挖完成后，应及时通知各单位验槽、合格后马上浇灌垫层砼，避免成型的基坑长时间暴露。5、夜间施工应设足够照明，防止地基、边坡超挖。6、在雨天施工一
10、定要做好降排水工作。开挖至设计要求的边坡为预防塌方，可以采用塑料彩条布覆盖边坡，防止雨水渗入边坡内，并派专人看守。保证施工现场可以正常施工，尽量减少因雨水影响正常施工。雨停后即时跟进边坡的支护工作。7、施工过程中认真接受各级检查，积极主动配合业主、监理及其它各单位各相关部门监督检查，确保工程质量和施工进度。8、轴线及标高必须先由施工队自检后通知项目质检员和工长复核、验收，且做到互测检查。9、本工程桩基属钻孔灌注桩。根据现场测设的控制高程点，控制好挖土标高。在开挖阶段中定时复测，保证挖土深度符合设计要求，确保不扰动地基土，最少预留30cm厚土人工清底，开挖至设计标高后应及时组织质监站、勘察、设计
11、院、监理、甲方等各单位进行基坑验槽，合格后马上浇筑混凝土垫层。10、土方开挖过程中，土方应随挖随运，不得随意堆置于基坑周边。11、土方开挖过程中，为保证孔桩不受损坏，桩周边200mm范围内及桩顶不得采用机械开挖，而采用人工清挖。12.严禁超挖，若有不慎将土方超挖，补救方法为采用C20细石砼浇筑填补至设计标高的方法进行补救。六、基坑降水、护坡：为保证正常施工，基础施工期间必须不间断抽水，除基坑周边排水沟外，现场拟采用浅水井集水措施。基坑底设置700*700*600深的集水井，每个井配1台抽水泵，配备专人负责抽水，24小时不间断抽水。保证基坑不积水。在基坑开挖期间，经常对边坡进行观测，出现异常及时
12、汇报由专业施工队伍处理。基坑顶部严禁堆放各种材料，以免增加荷载，造成塌方。七、安全保证措施： 1、土方工程施工现场技术管理人员配置：序号姓 名职 务1刘志丰项目经理2张重启技术负责人3夏茂林质检员4刘丰、李彪施工员5马文成安全员2、所有机械操作人员必须持有上岗证，严禁无证操作。并对操作人员提前做好入场教育和安全技术交底；3、机械施工场地严禁无关人员进入，施工机械作业半径内严禁站人或进行其他工作，作业期间应有专人在场地负责指挥,挖掘机卸土时应在整机停稳后进行，不得将铲斗从运输车辆驾驶室顶部越过，装土时任何人不得停留在装土车上，在挖方坡周围10m内不得堆放重物并控制车辆行走 ，工作人员不得脱岗。所
13、有施工人员进入现场必须正确配戴安全帽，严禁酒后进入现场。4、挖掘机操作及汽车装土行驶要听从现场指挥，所有车辆必须严格按开行路线行驶，夜间作业时挖土机上及工作人员必须有充足的照明设施，在危险地段设置明显的警示标志和护栏。5、挖掘机开始挖土时，严格按制定好的开挖路线施工，运输车辆严格按规定路线行驶。6、机械在进入基坑施工时应有防止机身下陷的措施，开动挖机前应发出规定的音响信号。挖掘机暂停作业时应将挖斗放到地面，不得使其悬空。7、施工用电须严格遵守用电安全规程，电缆线不得随意拉接，现场配电柜必须配置漏电装置，保证做到一机一闸一漏电保险，非专业人员不得操作，必须符合施工现场临时用电规范。8、深基坑四周
14、设置1.5米高483.5钢管围护栏杆，水平钢管两道，竖向钢管间距1000，竖向钢管伸入土层500高，距基坑边1.2m范围内严禁土石方，钢管刷黄黑相间油漆一道。上下基坑设专用安全通道（1.5米宽钢管爬梯），专用通道采用483.5钢管搭设，踏步宽300，踏步高300，水平钢管每边各伸出爬梯外200宽。通道两侧设置防护栏杆，水平钢管两道，竖向钢管间距1000，伸入土层500高，踏步内满铺竹架板。在护栏及通道口挂设醒目的安全指示、警示标志。确保施工人员上下基坑安全。9、施工用电的运行及维护班组应配备足够的绝缘工具。绝缘工具应定期试验，试验周期及要求一定要符合规程规定。10、电力设备负极应配备适用于扑灭电气火灾的消防器材。发生电气火灾时，应首先切断电源。 11、一旦发生意外情况，将及时拨打120进行急救。八、主要施工要点：1、机械开挖主要土方，边角部用人工修平，挖面应光滑而规则。开挖应保持对土体的扰动最小，特别是边坡的开挖，不能搅动，避免造成塌方，以减少土体变形和保护坡面。2、开挖基坑，不得挖至设计标高以下，如不能准确地挖至设计基底标高时可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。3、反铲挖土机开挖时，自卸汽车配置在挖土机的两侧装运土。在机械施工挖不到的
