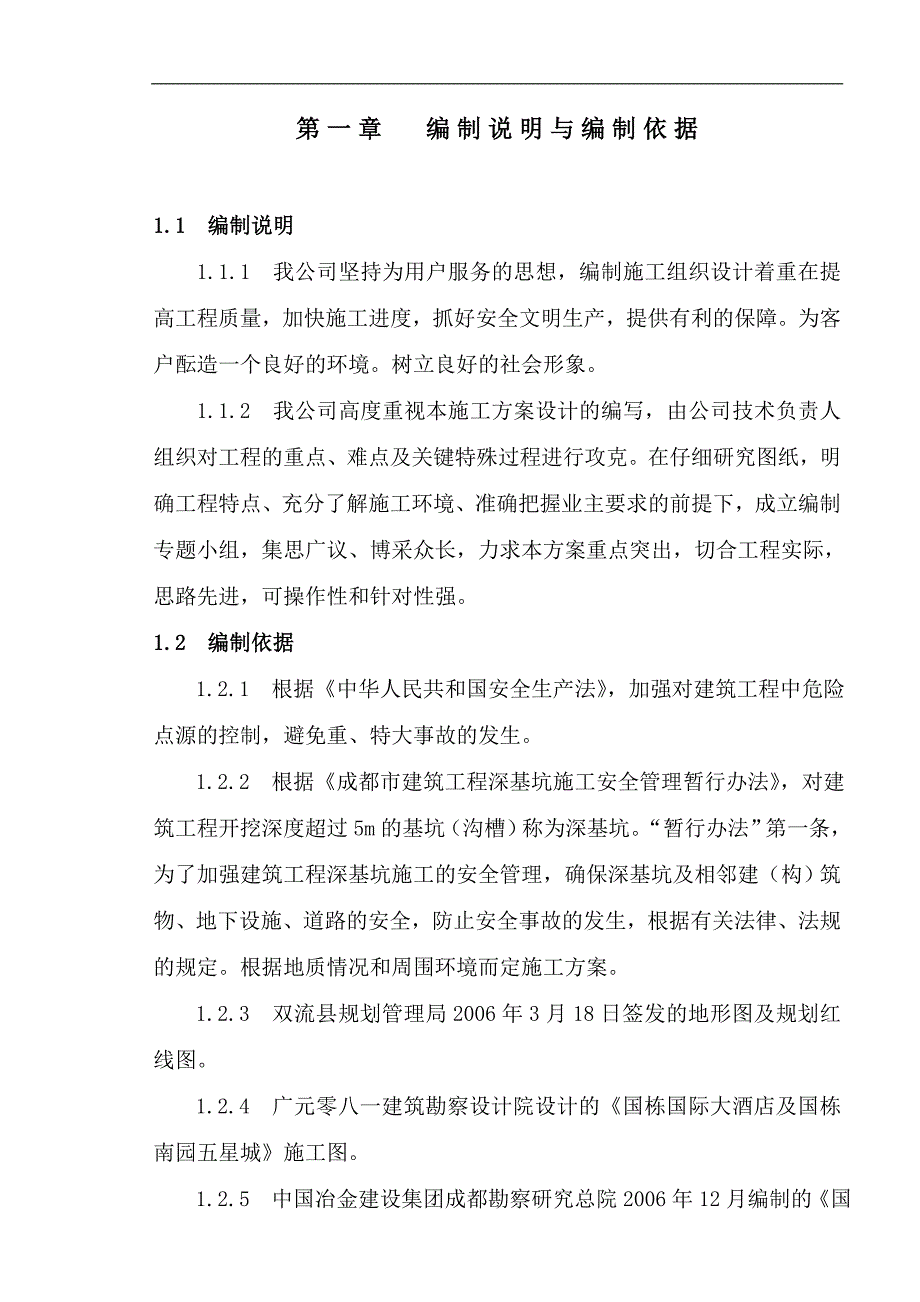

1、第一章 编制说明与编制依据1.1 编制说明1.1.1 我公司坚持为用户服务的思想，编制施工组织设计着重在提高工程质量，加快施工进度，抓好安全文明生产，提供有利的保障。为客户酝造一个良好的环境。树立良好的社会形象。1.1.2 我公司高度重视本施工方案设计的编写，由公司技术负责人组织对工程的重点、难点及关键特殊过程进行攻克。在仔细研究图纸，明确工程特点、充分了解施工环境、准确把握业主要求的前提下，成立编制专题小组，集思广议、博采众长，力求本方案重点突出，切合工程实际，思路先进，可操作性和针对性强。1.2 编制依据1.2.1 根据中华人民共和国安全生产法，加强对建筑工程中危险点源的控制，避免重、特大

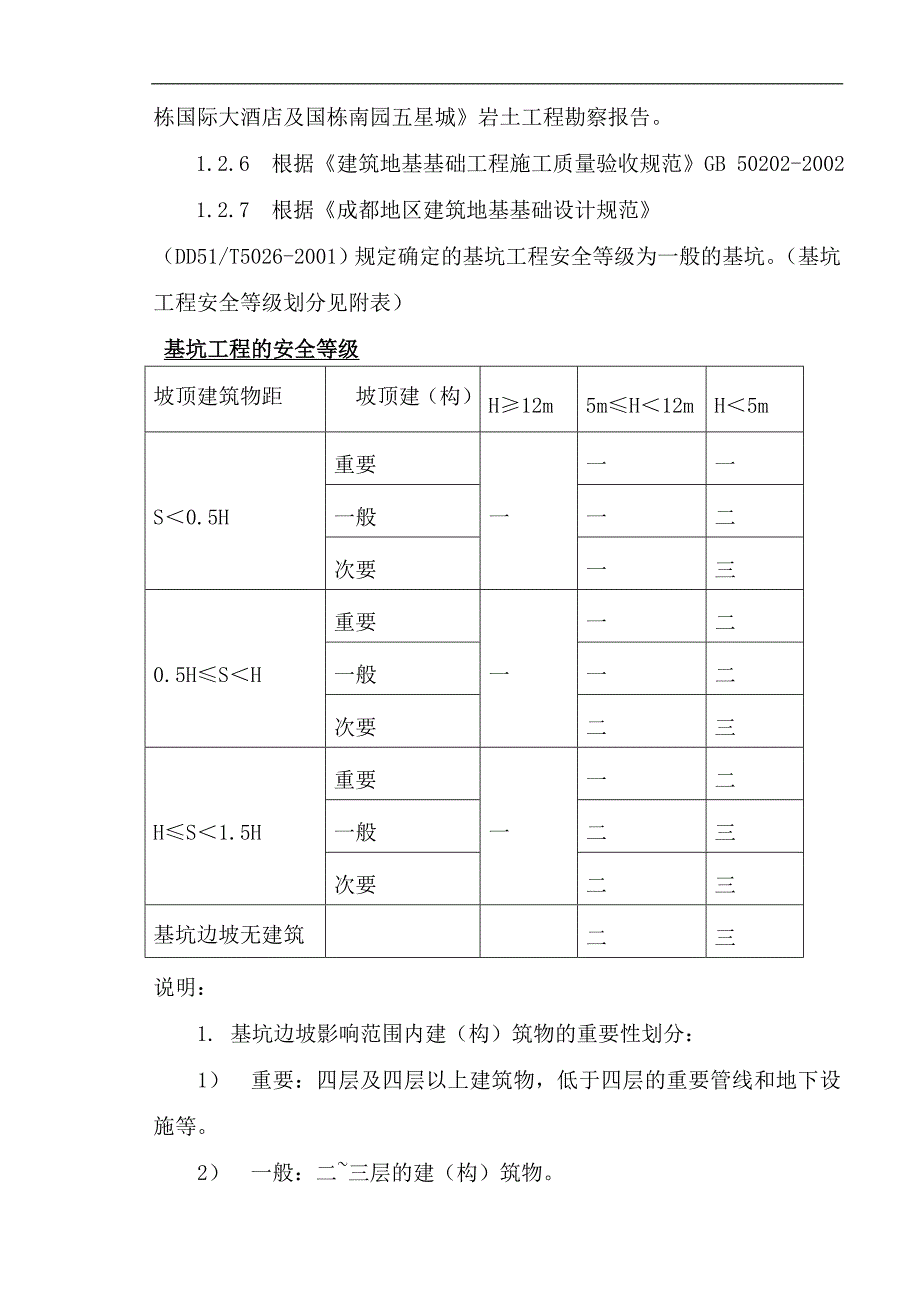

2、事故的发生。1.2.2 根据成都市建筑工程深基坑施工安全管理暂行办法，对建筑工程开挖深度超过5m的基坑（沟槽）称为深基坑。“暂行办法”第一条，为了加强建筑工程深基坑施工的安全管理，确保深基坑及相邻建（构）筑物、地下设施、道路的安全，防止安全事故的发生，根据有关法律、法规的规定。根据地质情况和周围环境而定施工方案。1.2.3 双流县规划管理局2006年3月18日签发的地形图及规划红线图。1.2.4 广元零八一建筑勘察设计院设计的国栋国际大酒店及国栋南园五星城施工图。1.2.5 中国冶金建设集团成都勘察研究总院2006年12月编制的国栋国际大酒店及国栋南园五星城岩土工程勘察报告。1.2.6 根据建
3、筑地基基础工程施工质量验收规范GB 50202-20021.2.7 根据成都地区建筑地基基础设计规范（DD51/T5026-2001）规定确定的基坑工程安全等级为一般的基坑。（基坑工程安全等级划分见附表）基坑工程的安全等级坡顶建筑物距基坑边线的距离坡顶建（构）筑物重要性H12m5mH12mH5mS0.5H重要一一一一般一二次要一三0.5HSH重要一一二一般一二次要二三HS1.5H重要一一二一般二三次要二三基坑边坡无建筑物或S1.5H二三说明：1. 基坑边坡影响范围内建（构）筑物的重要性划分：1） 重要：四层及四层以上建筑物，低于四层的重要管线和地下设施等。2） 一般：二三层的建（构）筑物。3）

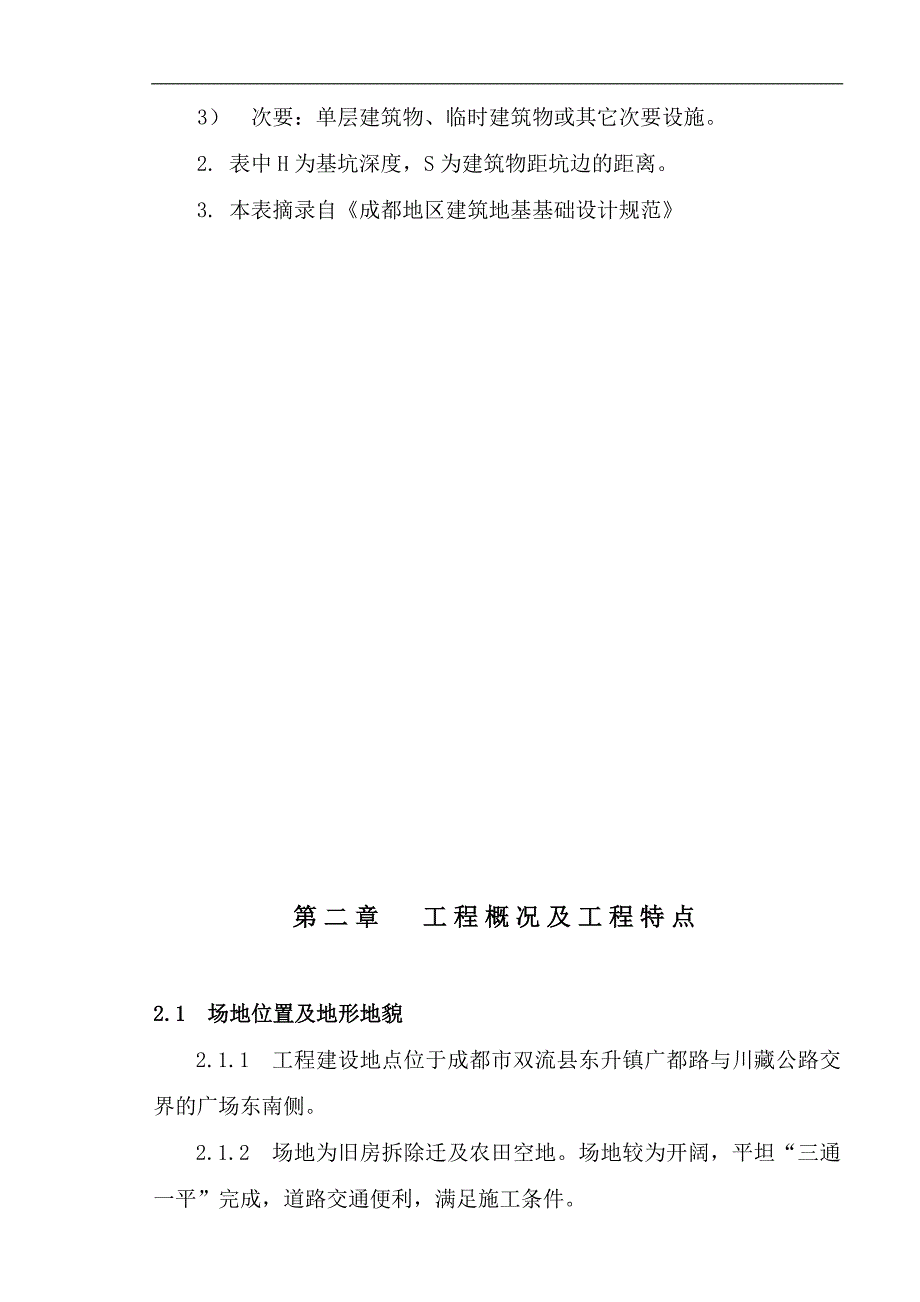

4、 次要：单层建筑物、临时建筑物或其它次要设施。2. 表中H为基坑深度，S为建筑物距坑边的距离。3. 本表摘录自成都地区建筑地基基础设计规范第二章 工程概况及工程特点2.1 场地位置及地形地貌2.1.1 工程建设地点位于成都市双流县东升镇广都路与川藏公路交界的广场东南侧。2.1.2 场地为旧房拆除迁及农田空地。场地较为开阔，平坦“三通一平”完成，道路交通便利，满足施工条件。2.2 建筑面积2.2.1 本工程拟建设“国栋南圆五星城”项目，由国栋国际大酒店（7楼）、会议中心（8楼）、地下停车库（9楼）、高层住宅（1-4楼）、民鸣门（5楼）、会所（6楼）及总平面集中绿地配套工程，总建筑面积263045
5、，（其中地上227521.5 m2，地下36224.9 m2）总用地58326.96 m2合87.49亩，结构的安全等级二级，设计使用年限50年。2.3 气象资料2.3.1 根据成都气象台观测资料表明，成都地区属亚热带湿润气候区,四季分明，气候温和，雨量充沛，夏无酷暑，冬少冰雪。2.3.2 多年年平均降水量947mm。1） 丰水期为69月份，降水量占全年降水量74%，；2） 枯水期13月份,其余为平水期。丰、枯水期地下水位年变化幅度为1.502.50m，相对湿度多年年平均为82%，多年年平均蒸发量为1020.50mm。2.3.3 多年年平均气温16.2 0C，极端最高气温为37.3 0C，极端
6、最低气温5.9。4、多年年平均风速为1.35 m/s，最大风速14.8 m/s，极大风速为27.4 m/s，最多风向为北及北东风向，多年年平均风压力为140pa，最大风压力为250pa。2.4 地层结构2.4.1 根据中国冶金建设集团成都勘察研究总院2006年12月编制岩土工程勘察报告。该场地层结构简单，主要由第四系人工堆积（Q4ml）素填土、杂填土、第四系全新统冲积（Q4al+pl）的粉质粘土、粉土、细砂、卵石等组成。2.4.2 根据地勘察资料，场地内地层结构属于不均匀基土。2.5 水文地质条件2.5.1 地下水类型场地地下水为赋存于第四系砂卵石层中的孔隙型潜水，受地下径流、大气降水补给；排
7、泄方式以地面蒸发、地下径流为主。2.5.2 地下水位根据勘察资料地下静水位埋深2.004.20m，相应高程497.41495.57m，平均高程496.249m。2.6 工程特点分析2.6.1 本工程位于成都市双流县东升镇广都路与川藏公路交界的双流二期广场东南侧。施工道路分别接通川藏公路及广都路，有一道施工大门开在广都路。本工程东南侧有两条规划道路可以通车,工程四周交通便利。2.6.2 整个施工施现场内无车辆及行人的干扰，本工程四周实施封闭施工，开有四道进出口大门。2.6.3 本工程地势平坦，障碍物全部清理干净，基本利于施工。2.6.4 本工程基础开挖有一层地下室（面积为36224.9 m2）及
8、人工开挖孔桩，开挖深度12m以下。1本工程总用地面积58326.96 m2，地下室基础开挖面积占去总用地面积70%，并且开挖深度在5m左右。施工有一定难度，必须采取有效措施保证施工质量和安全。2由于本工程建筑面积大，基础是采用人工开挖孔桩基础，施工有一定难度，必须采取有效措施保证施工质量和安全。2.6.5 根据成都市建筑工程深基坑施工安全管理暂行办法深基坑开挖区边线外开挖深度2倍范围内：建（构）筑物和市政基础设施及公路等，必须作加强处理。实地勘察以下内容：1）本工程基坑开挖区边线外开挖深度2倍范围内无建（构）筑物；2）1#楼前4米左右有一条规划道路及通信电缆，。3）7#楼国栋国际大酒店前5m左
9、右有一条8m道路，8m道路与酒店之间距8m道路1.2米范围内有两根高压电缆：一根是通向供电局电缆、一根是通向机场专用电缆。4）8#楼国栋会议中心前2m左右有一根自来水管接口接入工地及有一根煤气管接口接入工地。5）8#楼国栋会议中心前2m左右有两根高压电缆：一根是通向供电局电缆、一根是通向机场专用电缆。2.6.7 施工时注意观察，并采取先人工开挖探测沟摸清情况后采取机械大开挖的方式施工，需要采取护壁处理祥基坑施工平面布置图。第三章 施工准备3.1 机具设备1、机械：挖土机3台；50型装载机3台；压路机一台；自卸汽车24辆；2、机具：手推车、铁锹（尖、平头）、大锤、撬棍、钢卷尺、梯子、坡度尺、小线
10、，孔桩开挖专用施工机具。3、安全维护：1.5m的护栏木质主杆、安全警示绳、安全警示标识牌、警示灯、彩条布、撑板、撑木、方木。3.2 作业条件1土方开挖前，根据设计图纸和施工方案的要求，将施工区域内的地下、地上障碍物清除完毕。2各种现状管线已改移或加固，对暂未处理的地下管线及危险地段，做好明显标志。3基坑（槽）、孔桩有地下水时，已根据当地工程地质资料采取降低地下水位措施，水位降至坑（槽）底0.5m以下。4施工区域内供水、供电、临时设施满足土方开挖要求，道路平整畅通。5作好土方开挖机械、运输车辆及各种辅助设备的维修检查和进场工作。3.3 技术准备1开挖前认真审核设计图纸和说明，已做好图纸会审和施工
11、组织设计，确定开挖断面和堆土位置，运输施工道路。2对有关人员做好书面施工安全、技术交底工作，并已签认。3已测放基坑、孔桩开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。4地下水位已降至开挖基底50cm以下位置。四 施工技术措施4.1 工艺流程测量放线 施工降水 地下室开挖 护壁施工 人工挖孔桩 孔桩验槽 地下室基础捡平 地下室基坑验槽4.2 施工顺序1、确定开挖基坑及孔桩的深度，根据成都市建筑工程深基坑施工安全管理暂行办法建筑工程深度超过5m为深基坑，地质情况和周围环境的因素对开挖深基坑有很大影响。2、根据工程概况、现场调查勘探及工程特点分析。3、根据地勘察资料，场地内地层结构属于不均
12、匀基土。4、根据水文地质条件，地下水位高于基坑及人工开挖孔桩底面高程。5、根据现场勘察周围环境无影响基坑及孔桩开挖的建筑物，但有各种市政设施。6、地下水位高于基础底面高程，必须采用降水施工。7、地下室开挖区边线距市政设施在开挖深度2倍范围内，根据成都市建筑工程深基坑施工安全管理暂行办法基础开挖采用护壁施工加强处理。8、人工挖孔桩基础深度为12m以下，必须采用降水施工及护壁施工。9、基坑开挖深度小于6m，采用一次基坑放坡开挖。根据建筑地基基础设计规范中土的类别及坡顶有无静、动荷载。现场勘探的土类别，决定地下室基坑开挖放坡1:0.51:0.2。具体施工见附图。10、基础开挖1）地下室开挖：首先，开
13、挖土层；第二，开挖连槽石层；第三，人工开挖孔桩；第四，人工地下室基础捡底。2）3、4#楼人工开挖孔桩，首先，开挖到施工规范要求长度段，作护壁处理；其次，在挖下一长度段。依次循环开挖。4.3 施工技术1、基坑开挖采用分层开挖，人工修坡检底的方式施工，边坡在3m以内为1：0.3，边坡在3m以上5m以下为1：0.5，开挖线距地下设施及道路近边坡为1：0.2。2、基坑底设计标高以上0.2m0.3m的原状土应予以保留，禁止扰动，采用人工清理，如局部超挖，需用连砂石回填夯实。3、考虑到本工程地下室所处位置，基坑开挖以机械为主，距地下设施近的地方用人工挖掘，人工进行修边捡底的方法进行操作。4、挖土开槽，应严
14、格控制基底高程，严禁超挖。基底设计标高以上0.3m的原状土要用人清理至设计标高，如果局部超挖或发生扰动，必须换填料位1015mm天然级配的砂石料或中粗砂并夯实。5、基底如有块石、碎石，砖等坚硬物体时，应铲除至设计标高以下0.2m，然后铺上天然级配砂石料、面层辅上砂土整平夯实。6、基坑开挖时，开挖过程不宜长时间暴露，宜开挖一段、施工一段，禁止晾槽施工。4.4 注意事项1基底超挖：开挖基坑不得超过基底标高，如个别地方超挖时，其处理方法应取得设计单位的同意。2基底未保护：基坑开挖后应尽量减少对基土的扰动。如果基础不能及时施工时，可在基底标高以上预留30cm土层不挖，待做基础时再挖。3施工顺序不合理：
15、应严格按施工方案规定的施工顺序进行开挖土方，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。4施工机械下沉：施工时必须了解土质和地下水位情况。推土机、铲土机一般需要在地下水位05m以上推铲土；挖土机一般需在地下水位08m以上挖土，以防机械自身下沉。正铲挖土机挖方的台阶高度，不得超过最大挖掘高度的12倍。5开挖尺寸不足，边坡过陡：基坑底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度。如排水设施、支撑结构等所需宽度。6基坑开挖前，先采用建渣或连砂石铺筑施工便道或施工道路硬化处理。7土方开挖采用挖掘机开挖，先揭表层后按基坑设计深度以一定边坡率放线开挖，开挖时予留
