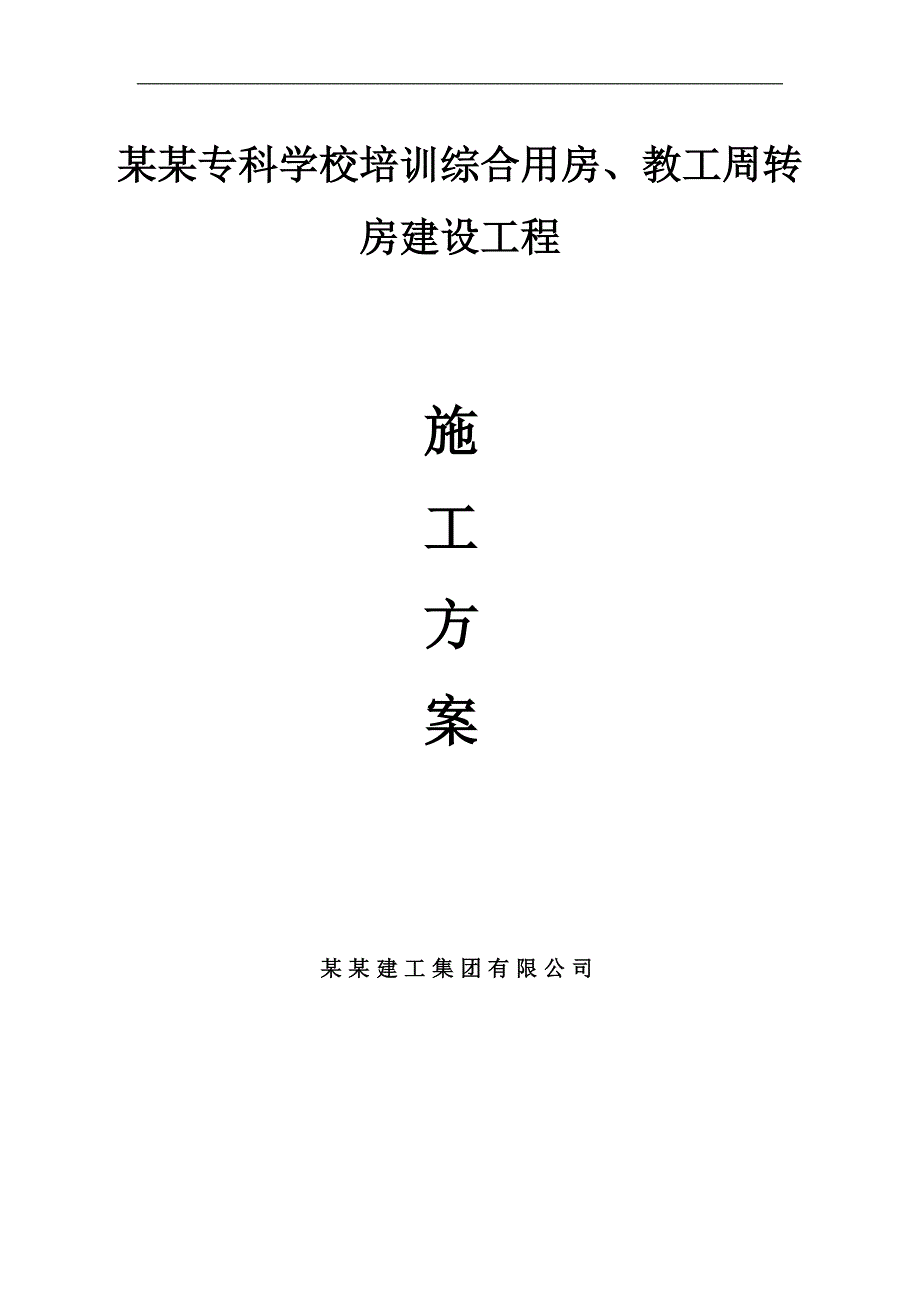

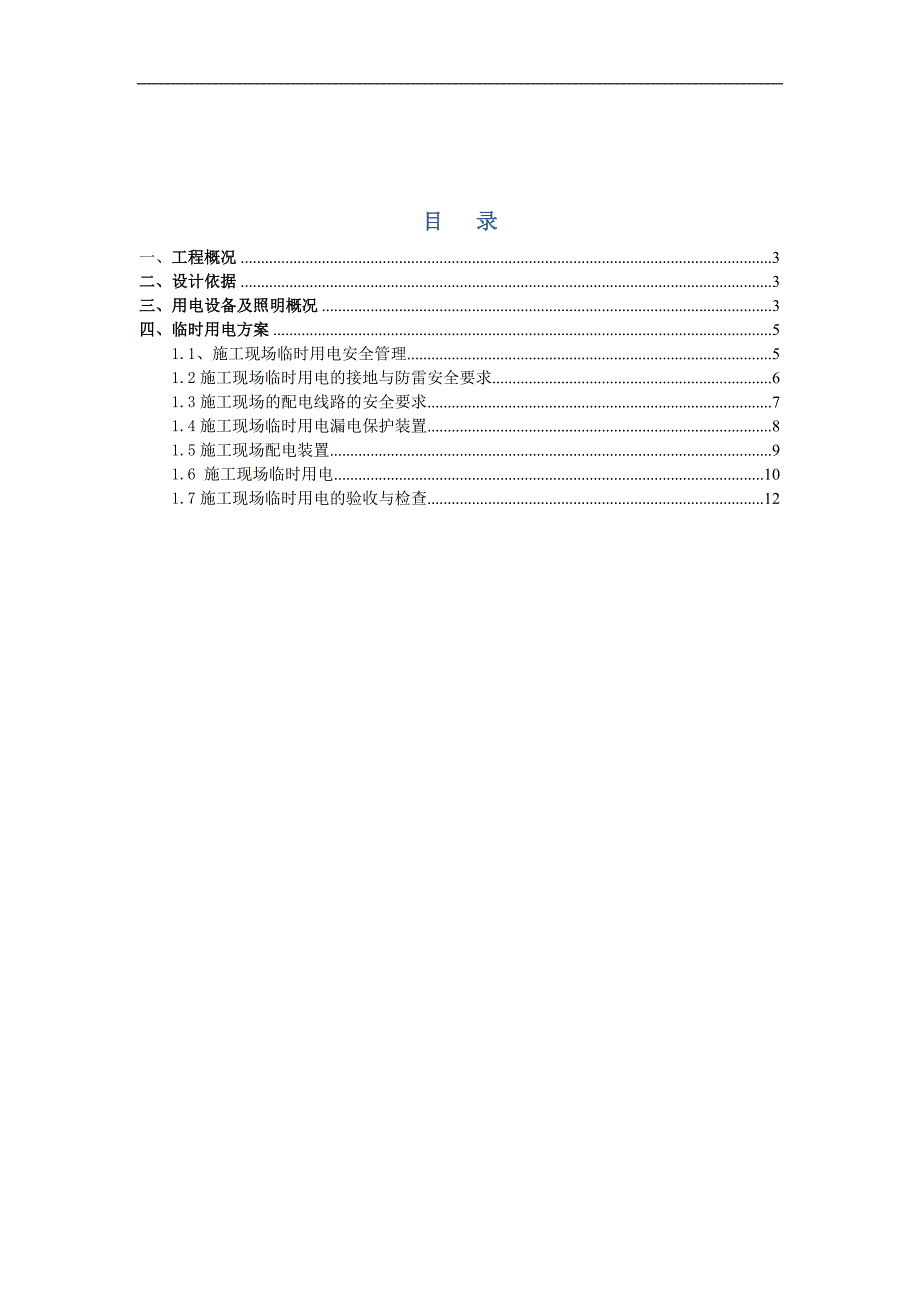

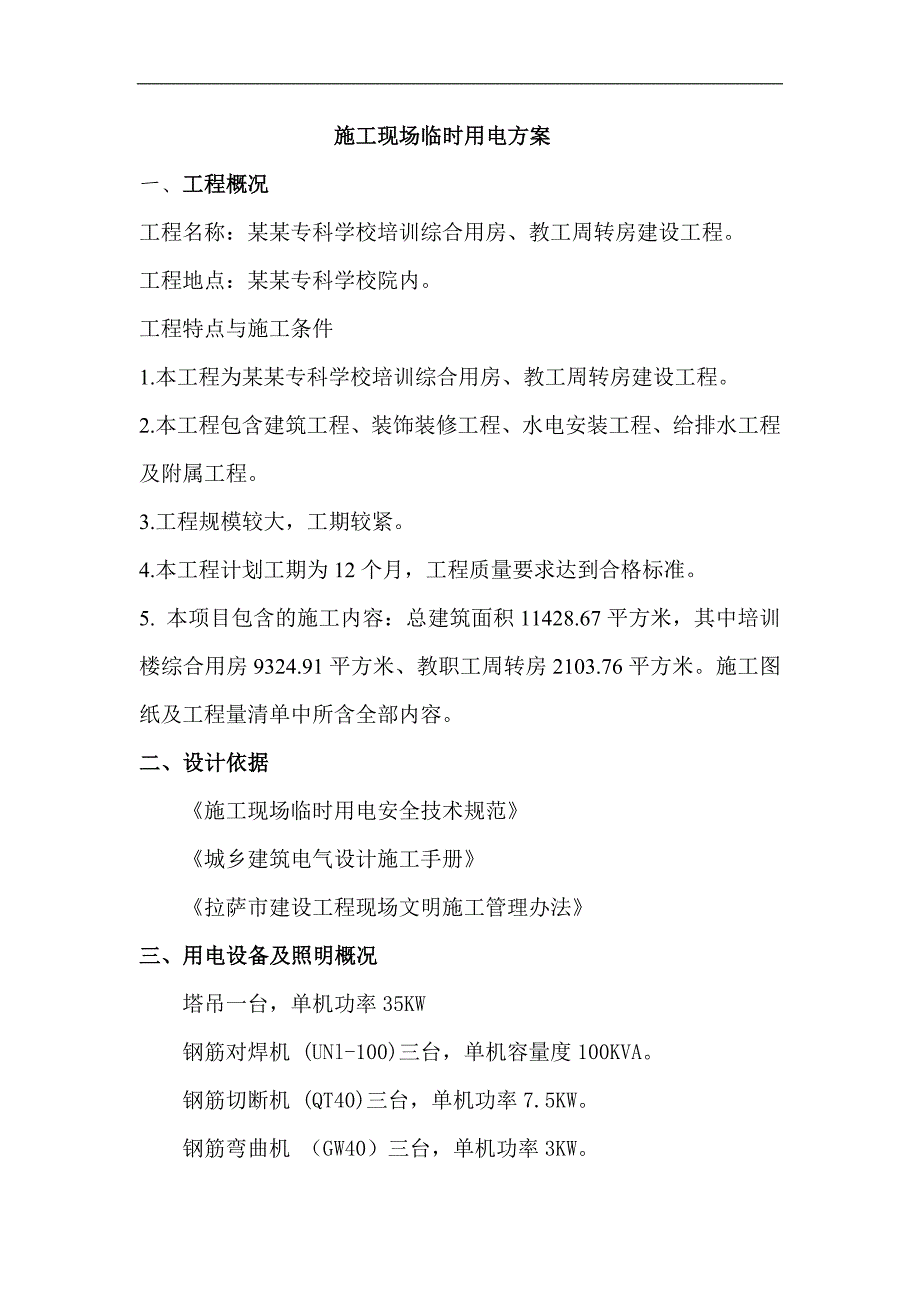

1、某某专科学校培训综合用房、教工周转房建设工程施工方案某某建工集团有限公司目 录一、工程概况3二、设计依据3三、用电设备及照明概况3四、临时用电方案51.1、施工现场临时用电安全管理51.2施工现场临时用电的接地与防雷安全要求61.3施工现场的配电线路的安全要求71.4施工现场临时用电漏电保护装置81.5施工现场配电装置91.6 施工现场临时用电101.7施工现场临时用电的验收与检查12施工现场临时用电方案一、工程概况工程名称：某某专科学校培训综合用房、教工周转房建设工程。工程地点：某某专科学校院内。工程特点与施工条件1.本工程为某某专科学校培训综合用房、教工周转房建设工程。2.本工程包含建筑工
2、程、装饰装修工程、水电安装工程、给排水工程及附属工程。3.工程规模较大，工期较紧。4.本工程计划工期为12个月，工程质量要求达到合格标准。5. 本项目包含的施工内容：总建筑面积11428.67平方米，其中培训楼综合用房9324.91平方米、教职工周转房2103.76平方米。施工图纸及工程量清单中所含全部内容。二、设计依据 施工现场临时用电安全技术规范 城乡建筑电气设计施工手册 拉萨市建设工程现场文明施工管理办法三、用电设备及照明概况 塔吊一台，单机功率35KW 钢筋对焊机 (UNl-100)三台，单机容量度100KVA。 钢筋切断机 (QT40)三台，单机功率7.5KW。钢筋弯曲机 （GW40
3、）三台，单机功率3KW。钢筋调直机 （GT6-14）二台，单机功率11.5KW。钢筋碰焊机二台，单机功率70KW。混凝土搅拌机二台，单机功率4KW。交流电焊机 （BX3-500）二台，单机容量度25KVA。砂浆搅拌机二台，单机功率5.5KW。砼振动棒十八个，单机功率1.5KW圆盆锯二台，单机功率5.5KW。 镝灯三个，单个功率3.5KW。 碘钨灯三个，单个功率lKW。 1、总用电需求容量 Pl电动机额定容量（KW）: P2 电焊机额定容量(KVA) P3 室内照明额定容量的总和: P4 室外照明额定容量的总和: cos电动机平均功率因素(0.65一0.75):Klk4 全部用电设备同期使用系数
4、(0.6、0.6、0.8、1.0)。 P1=K1P动/cos P动=352+7.52+32+11.52+5521.5123.54+18+34+5.55+112 =325.5KW K1=0.6 cos=0.75 P1=0.6325.5/0.75=260.4KW P2=K2P焊 K2=0.6 P2=0.6(1001+252)=90KW 照明用电按P1、P2总和取10% P=1.051.1(260.4+90)=404.712KVA本施工区施工用电量峰值达到404KVA。四、临时用电方案1.1、施工现场临时用电安全管理为保障施工现场用点安全，防止触电事故发生，促进生产的发展，本工程施工现场临时用电严格
5、执行施工现场临时用电安全技术规范JG46-88和建筑工程施工现场用电安全规范GB50194-13。依据本工程的特点，我公司根据实际情况制定以下几点：1. 施工现场设置一名电气安全负责人,电气安全负责人由技术好、责任心强的电气技术人员或工人担任，其责任是负责该现场日常安全用电管理。2. 施工现场的一切线路、用电设备的安装和维护由持证电工负责，严格执行施工组织设计的规定。3. 施工现场视本工程量大和工期短，配备足够的持市、地劳动安全监察部门核发电工证的电工。4. 施工现场使用的大型设备，进场前通知主管部门派员鉴定合格后允许运进施工现场安装使用，不符合安全要求的机电设备不准进入施工现场。5. 一切移
6、动式电动机（如潜水振动器、切割机、手持电动机具等）机身写上编号检测绝缘电阻、检查电缆外绝缘层开关、插头、及机身是否完整、无损,并列表报主管部门检查合格后才允许使用.6. 施工现场严禁使用明火电炉(包括电工室和办公室)、多用插座及220V的施工照明灯具必须使用护套线。7. 施工现场设专人负责临时用电的安全技术档案管理工作。1.2施工现场临时用电的接地与防雷安全要求1. 中性点直接接地的专用变压器供电的施工现场，采用TNS保护零系统（用电设备的金属外壳必须采用保护接零），专用保护接零线的首、末端及线路中间生复接地，重复接地电阻符合施工现场者用电安全技术规范JGJ4688有关规定。2. 电气设备的金
7、属外壳必须通过专用接地干线与接地装置可靠连接，接地干线的首、末端及线路中间必须与接地装置可靠连接，每一接地装置的接地电阻不得大于4。3. “三相五线制”的供电线、分干线敷设至各级电制箱。4. 专用保护接零（地）线的截面积与工作零线相同，且不小于干线截面积的50%，其机械强度满足线路敷设方式的要求（架空敷设不得小于10mm2的铜芯绝缘线）。5. 接至单台设备的保护接零（地）线的截面积不小于接至该设备的相线截面积的50%，且不小于2.5mm2多股绝缘铜芯线。6. 与相线包扎在同一外壳的专用保护接零（地）线（如电缆），其颜色为绿黄双色线，该芯线在任何情况下不准改变用途。7. 专用保护接零（地）线在任
8、何情况下严禁通过工作电流。8. 动力线路装设短路保护，照明及安装在易燃易爆场所的线路装设过载保护。9. 采用自动开关作线路短路保护时，自动开关脱扣器的额定电流不小于线路负荷计算电流，其整定值应不大于线路导体长期允许载流量的2.5倍。（即I脱2.5I线）10. 装设过载保护的供电线路,其绝缘导体的允许载流量,不小于自动开关过载电流长延时脱扣器整定电流的1.25倍(即I线1.25I熔或I线1.25I脱).11. 保护、控制线路的开关、熔断器按线路负荷计算1.3倍选择（即I开1.3I计）1.3施工现场的配电线路的安全要求1. 架空供电线路用绝缘导线,以绝缘子支承,用专用电杆(水泥杆、木杆)或沿墙架设
9、。电杆的板线（拉线）装设拉力绝缘子，拉力绝缘子距离地面不小于2.5M，拉线的截面积不小于3*4镀锌铁线。严禁供电线路架设在树木、脚手架上。2. 室外供电线路的架设高度不小于4M，但应保证施工机械及运输车辆安全通过。3. 室外供电线路的安装高度不小于2.5M，并应保证人员正常活动不能触及供电线路。4. 一切移动式用电设备的电源电缆全长不得有驳口，外绝缘层无机械损伤。5. 凡有接驳口及绝缘层有明显机械损伤的电缆，必须按架空规定敷设。1.4施工现场临时用电漏电保护装置施工现场的电气设备必须实行三级漏电开关保护，各级漏电开关的额定电流、额定动作电流、额定动作时间必须符合要求：1.保护总干线的漏电开关（
10、即总配电箱的漏电开关），其额定动作电流不大于40mA，动作时间在0.2S内。1. 保护分干线的漏电开关（即分配电箱内的漏电开关），其额定动作电流不大于40mA，动作时间在0.1S内。2. 保护额定电线或负荷计算电流大于30A的单台设备的漏电开关,其额定动作电流不大于设备的额定电流或负荷计算电流的0.1%,动作时间在0.1S.3. 运行中发现漏电开关跳闸,必须检查该漏电开关所保护的线路或设备的绝缘情况，在确实排除故障后才允许再合闸送电，严禁将保护线路或设备的漏电开关退出运行.4. 按要求的规定时间定期检查各级的漏电保护开关,发现失灵必须立即更换.6.失灵的漏电开关必须送专业生产厂或有维修资格的单
11、位、部门维修，严禁现场电工或其他电工自行维修漏电开关。11.5施工现场配电装置1.必须严格执行一机一闸一漏电开关控制保护的规定。2.控制保护设备的开关电气不小于设备的额定电流或负荷计算电流的1.6倍，直接操作4.5KW及以下的单台机的刀闸开关，其额定电流应不小于设备电流的3倍。3.各种开关电器、控制电器保护安装在门锁齐全、铁皮制造的配电箱内，严禁使用木质电箱。4.施工现场的配电箱必须用红油漆在箱门写上编号。5、施工现场的配电相安装高度不小于1.3m，移动式开关相的高度不小于0.6m，控制、保护固定安装设备的配电相、开关相距离设备的水平距离不得大于3M。6配电相（开关相）安装必须牢固，严禁放在（
12、楼）地面及脚手架走道板上。7、控制两个供电回路或两台设备及以上的配电相，相内的开关电器， 在其外壳注明开关所控制的线路或设备名称（用不干胶纸上）。8、配电相内的开关电器、控制电器、保护电器必须完好无损，可动部分灵活，相内电器接线整齐，无外露导电部分，进出线必须从箱底进出，非电缆线路应加塑料护套保护线路进出位置。9、保护单台异步电动机的熔体的额定电流按下决定：I熔=KIQ 式中I熔 -熔体额定电流 IQ - 电动机的启动电流 K - 启动时间系数 （3S以下K=0.250.4 38S K=0.350.5 8S 以上K=0.50.6） 10、保护单台电动机的自动开关，使延时脱扣器动作电流整定值等于
13、电动机的额定电流。瞬间动作脱扣器的整定电流，为鼠笼式异步电动机额定电流的815倍或绕线式异步电动机额定电流的36倍。1.6 施工现场临时用电1、施工现场照明的电压等级、灯具及其安装高度必须符合要求。2、生产工人必须遵守下列安全要求：(1)施工中配电箱由专人看管，看管人员有时离开时，必须拉开闸刀开关切断电源，并锁好箱门。(2)水泵接通电源前，水中的一切工作人员必须返回地面，接通电源后严禁一切工作人员下水作业，在确定已经电源后方可下水作业。严禁边抽水边作业。如地下水过大时，不能达到上述要求者，必须另行制定切实可行的安全措施才能作业。(3)使用移动式用电设备的操作者必须穿绝缘鞋、绝缘手套。(4)电源
14、电缆长的移动式用电设备，设专人执行，调整电缆（操作者必须穿绝缘鞋、绝缘手套）严禁电缆浸水。(5)工作完毕用绳子把潜水泵从水中（井下）运回地面，不准利用电缆当作绳子提升水泵。3.现场电器人员的配备及其职责：(1)现场电工必须严格遵守操作规程、安装规程、安全规程，维修电气设备时应尽量断开电源，验明单相无电，并在开关的手柄上挂上“严禁合闸、有人工作”的表示牌方能进行工作，未经验电，则应按带电作业的规定进行工作。(2)现场电工不得随意调整自动开关脱扣器的整定电流或开关、熔断器内的熔体规格，对总配电柜、干线、重要的分干线及大型施工机械的配电装置作上述调整时，必须得到电气工程师的同意方可进行。(3)现场的一切电气设备必须由持证电工安装、维修，非电工不得私自安装、维修、移动一切电气设备。(4)运行中的漏电开关发生跳闸必须查明原因才能重新合闸送电，发现漏电开关损坏或失灵必须立即更换。漏电开关应送生产厂或维修资质的单位修理，严禁现场电工自行维修漏电开关，严禁漏电开关撤除或在失灵状态下运行。(5)一切用电设备必须按一机一闸一漏电开关控制保护的原则安装施工机具，严禁一闸或一漏电开关控制或保护多个用电设备（包括连接电器的插座）。(6)严禁线路两端用插头连接电源与用电设备或电源与下级供电线路。(7)潮湿场所的灯具安装高度小于2.5M必须使用不大于36V照明电压。(8)现场电工除做
