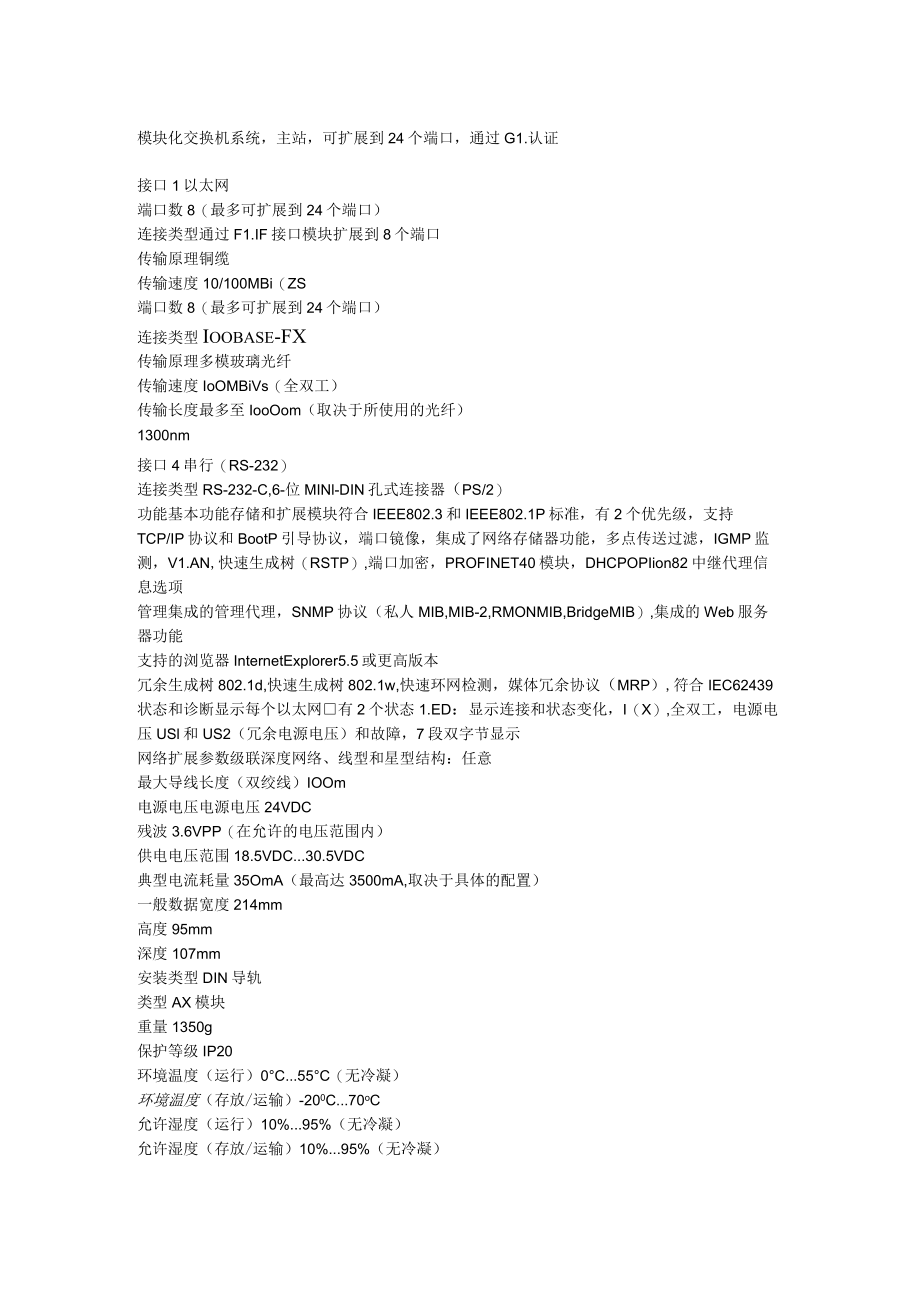

模块化交换机系统主站可扩展到24个端口通过GL认证.docx_第1页
第1页 / 共2页

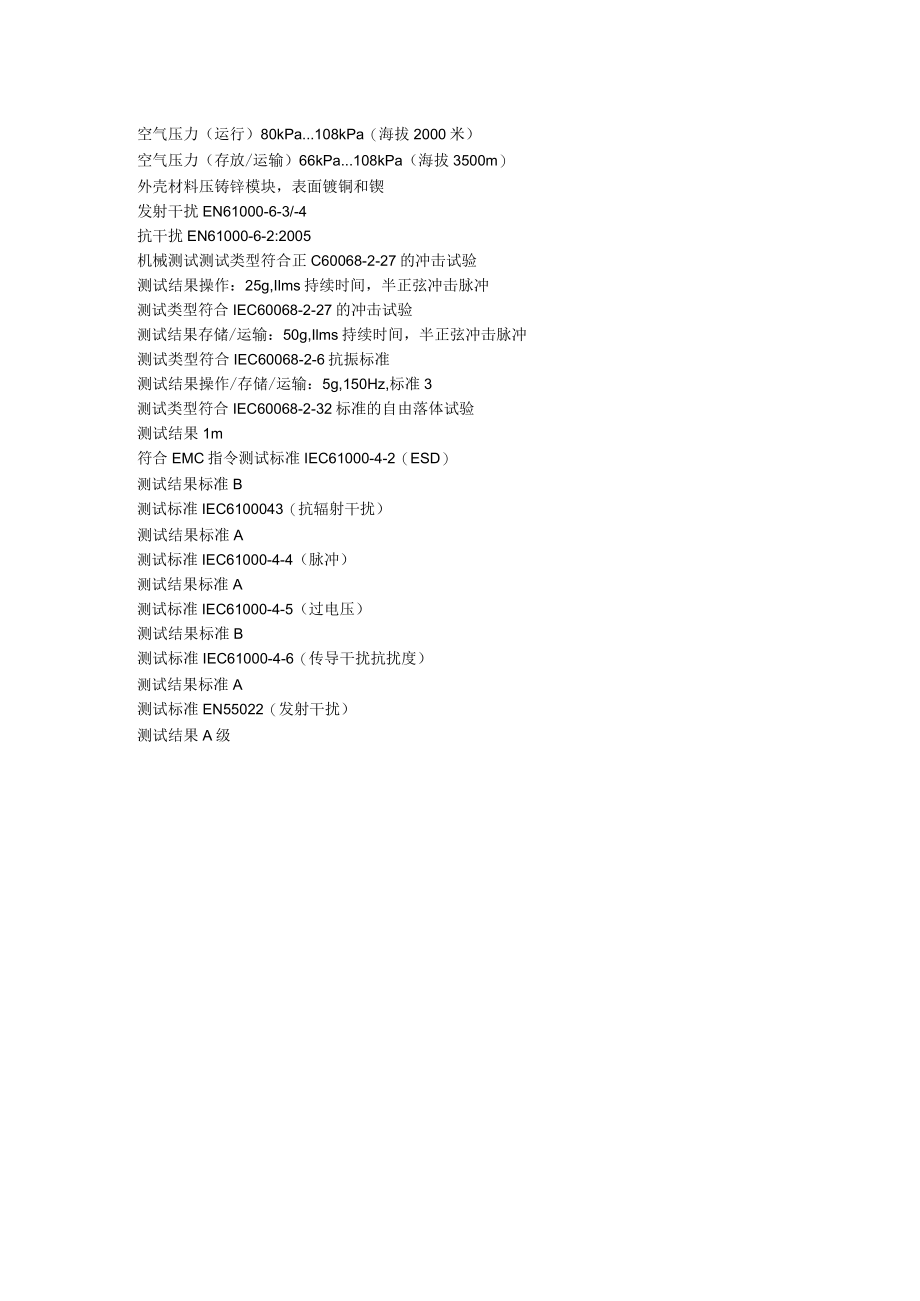

模块化交换机系统主站可扩展到24个端口通过GL认证.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《模块化交换机系统主站可扩展到24个端口通过GL认证.docx》由会员分享,可在线阅读,更多相关《模块化交换机系统主站可扩展到24个端口通过GL认证.docx(2页珍藏版)》请在第壹文秘上搜索。

1、模块化交换机系统,主站,可扩展到24个端口,通过G1.认证接口1以太网端口数8(最多可扩展到24个端口)连接类型通过F1.IF接口模块扩展到8个端口传输原理铜缆传输速度10/100MBi(ZS端口数8(最多可扩展到24个端口)连接类型Ioobase-FX传输原理多模玻璃光纤传输速度IoOMBiVs(全双工)传输长度最多至IooOom(取决于所使用的光纤)1300nm接口4串行(RS-232)连接类型RS-232-C,6-位MINl-DIN孔式连接器(PS/2)功能基本功能存储和扩展模块符合IEEE802.3和IEEE802.1P标准,有2个优先级,支持TCP/IP协议和BootP引导协议,端口

2、镜像,集成了网络存储器功能,多点传送过滤,IGMP监测,V1.AN,快速生成树(RSTP),端口加密,PROFINET40模块,DHCPOPIion82中继代理信息选项管理集成的管理代理,SNMP协议(私人MIB,MIB-2,RMONMIB,BridgeMIB),集成的Web服务器功能支持的浏览器InternetExplorer5.5或更高版本冗余生成树802.1d,快速生成树802.1w,快速环网检测,媒体冗余协议(MRP),符合IEC62439状态和诊断显示每个以太网有2个状态1.ED:显示连接和状态变化,I(X),全双工,电源电压USl和US2(冗余电源电压)和故障,7段双字节显示网络扩

3、展参数级联深度网络、线型和星型结构:任意最大导线长度(双绞线)IOOm电源电压电源电压24VDC残波3.6VPP(在允许的电压范围内)供电电压范围18.5VDC.30.5VDC典型电流耗量35OmA(最高达3500mA,取决于具体的配置)一般数据宽度214mm高度95mm深度107mm安装类型DIN导轨类型AX模块重量1350g保护等级IP20环境温度(运行)0C.55C(无冷凝)环境温度(存放/运输)-200C.70oC允许湿度(运行)10%.95%(无冷凝)允许湿度(存放/运输)10%.95%(无冷凝)空气压力(运行)80kPa.108kPa(海拔2000米)空气压力(存放/运输)66kP

4、a.108kPa(海拔3500m)外壳材料压铸锌模块,表面镀铜和锲发射干扰EN61000-6-3/-4抗干扰EN61000-6-2:2005机械测试测试类型符合正C60068-2-27的冲击试验测试结果操作:25g,Ilms持续时间,半正弦冲击脉冲测试类型符合IEC60068-2-27的冲击试验测试结果存储/运输:50g,Ilms持续时间,半正弦冲击脉冲测试类型符合IEC60068-2-6抗振标准测试结果操作/存储/运输:5g,150Hz,标准3测试类型符合IEC60068-2-32标准的自由落体试验测试结果1m符合EMC指令测试标准IEC61000-4-2(ESD)测试结果标准B测试标准IEC6100043(抗辐射干扰)测试结果标准A测试标准IEC61000-4-4(脉冲)测试结果标准A测试标准IEC61000-4-5(过电压)测试结果标准B测试标准IEC61000-4-6(传导干扰抗扰度)测试结果标准A测试标准EN55022(发射干扰)测试结果A级
