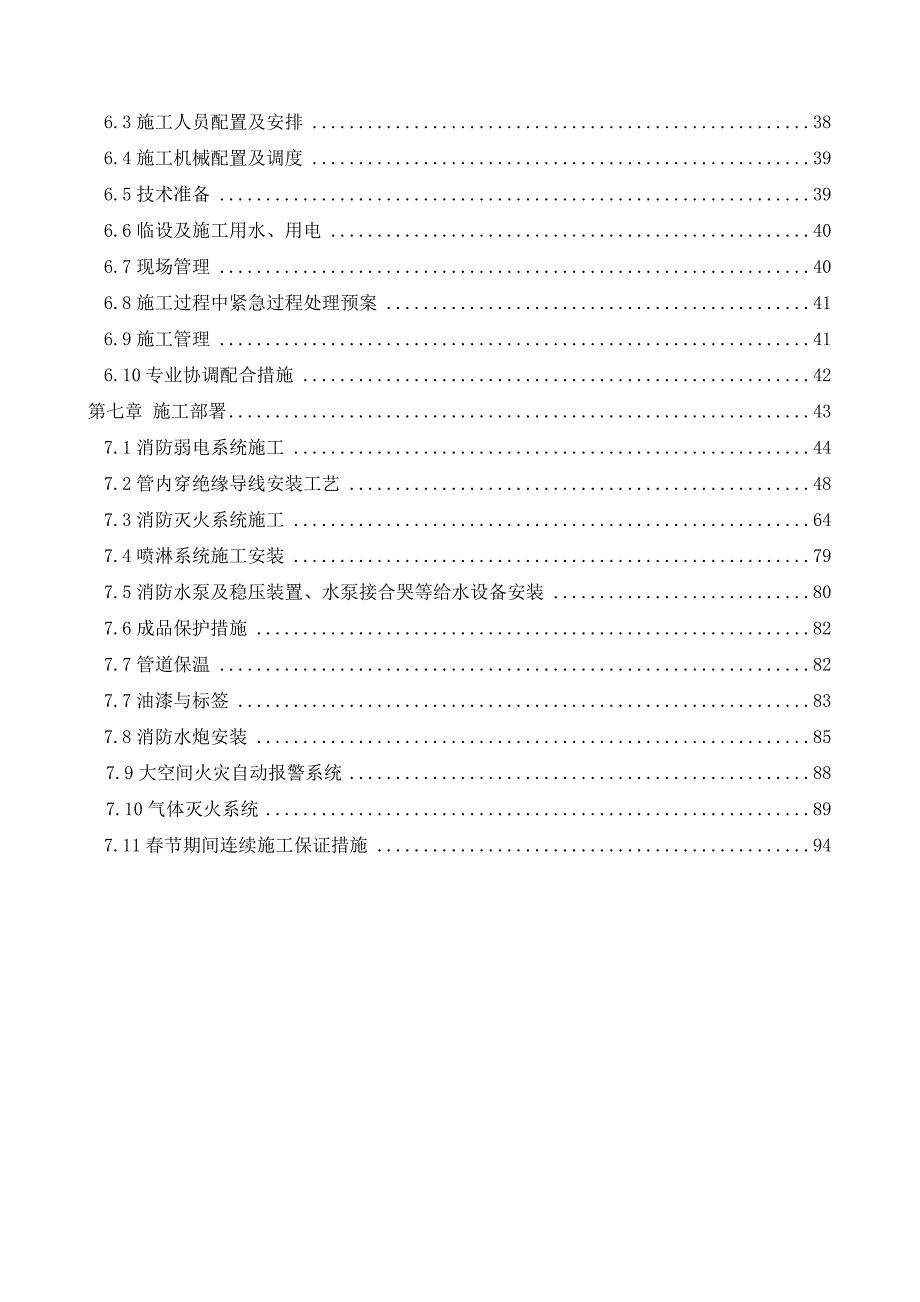

某技术馆消防施工组织设计.doc_第1页
第1页 / 共99页

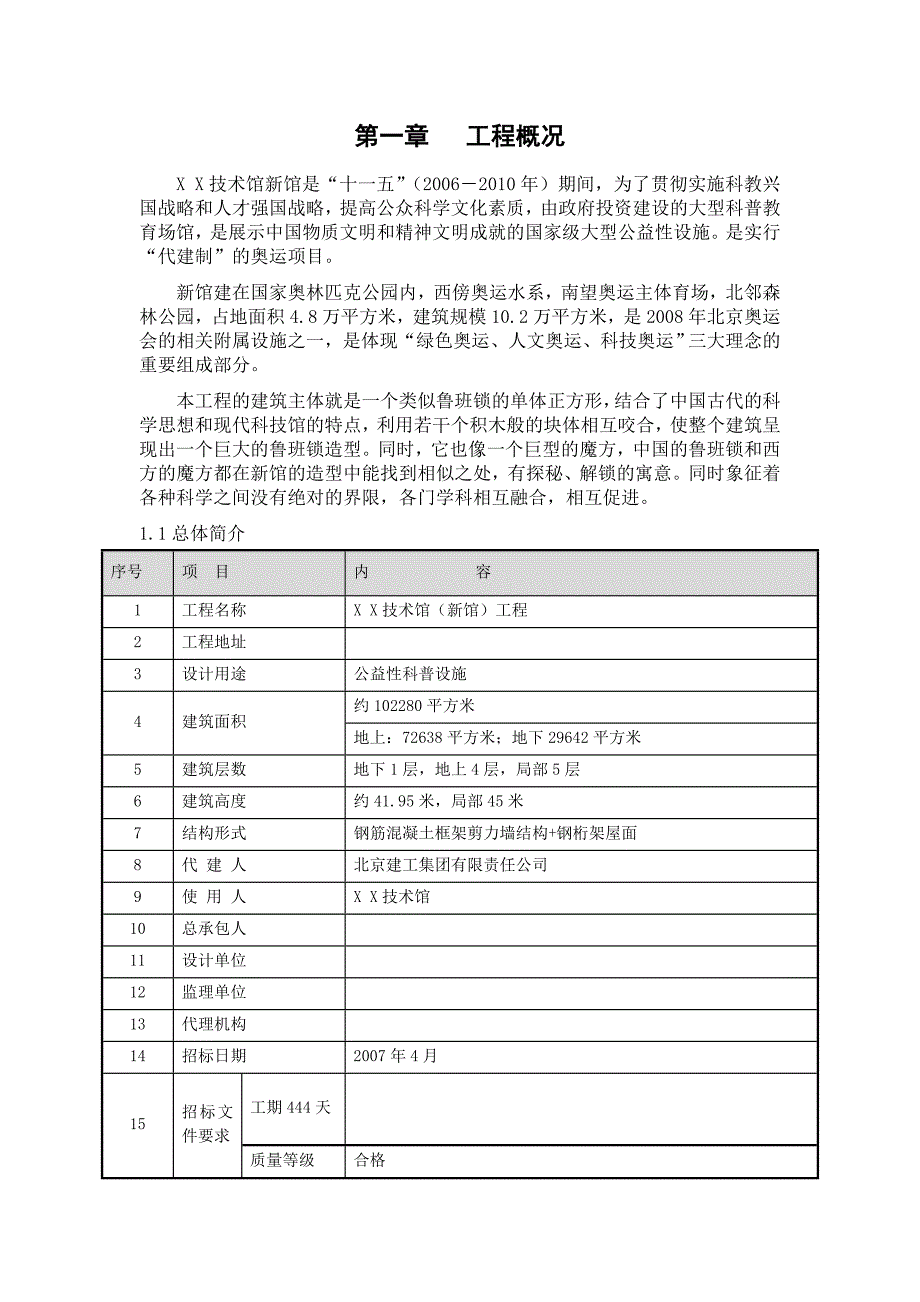

某技术馆消防施工组织设计.doc_第2页
第2页 / 共99页

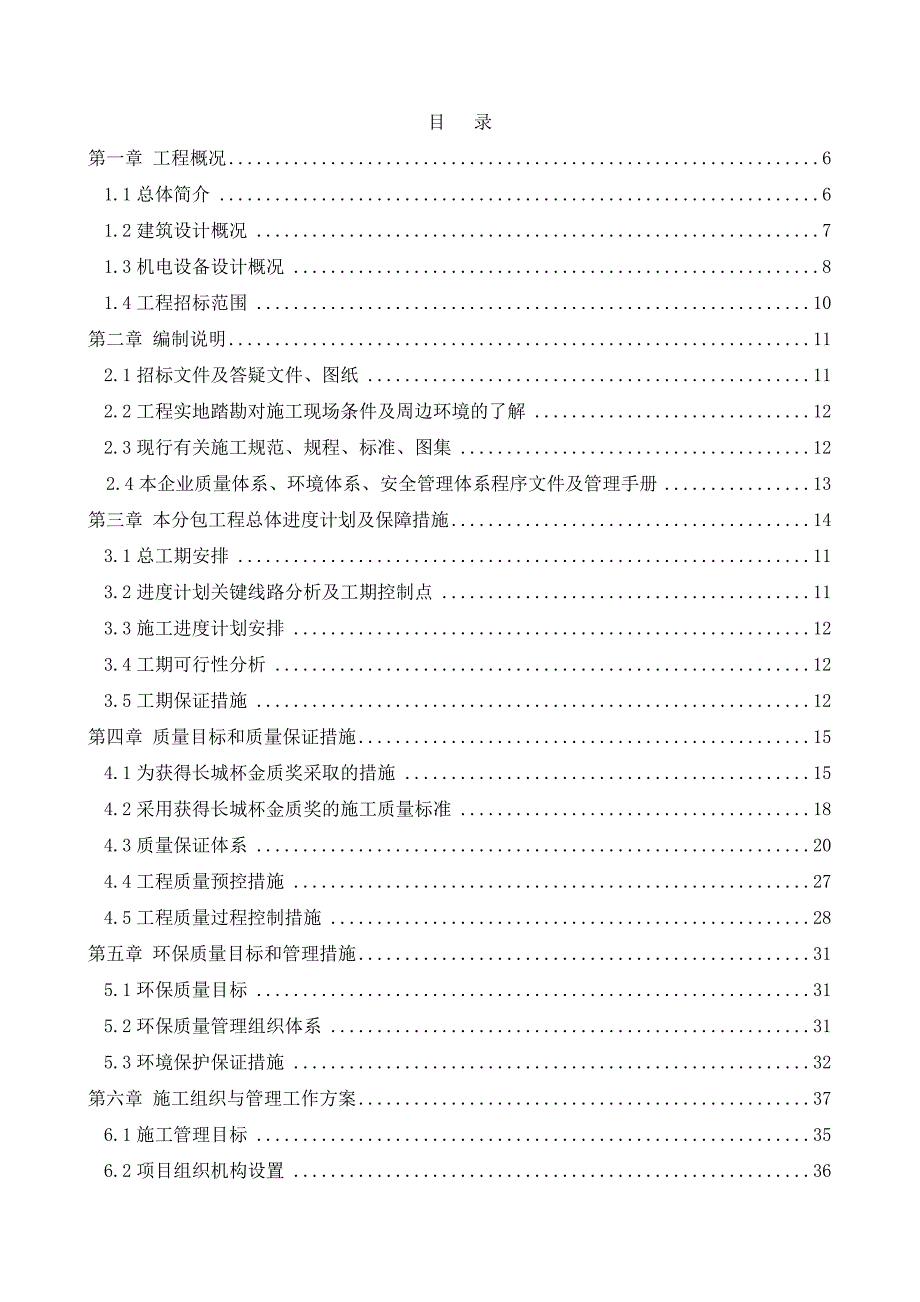

某技术馆消防施工组织设计.doc_第3页
第3页 / 共99页
某技术馆消防施工组织设计.doc_第4页
第4页 / 共99页
某技术馆消防施工组织设计.doc_第5页
第5页 / 共99页
某技术馆消防施工组织设计.doc_第6页
第6页 / 共99页
某技术馆消防施工组织设计.doc_第7页
第7页 / 共99页
某技术馆消防施工组织设计.doc_第8页
第8页 / 共99页
某技术馆消防施工组织设计.doc_第9页
第9页 / 共99页
某技术馆消防施工组织设计.doc_第10页
第10页 / 共99页
亲,该文档总共99页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某技术馆消防施工组织设计.doc》由会员分享,可在线阅读,更多相关《某技术馆消防施工组织设计.doc(99页珍藏版)》请在第壹文秘上搜索。

1、目 录第一章 工程概况61.1总体简介61.2建筑设计概况71.3机电设备设计概况81.4工程招标范围10第二章 编制说明112.1招标文件及答疑文件、图纸112.2工程实地踏勘对施工现场条件及周边环境的了解122.3现行有关施工规范、规程、标准、图集122.4本企业质量体系、环境体系、安全管理体系程序文件及管理手册13第三章 本分包工程总体进度计划及保障措施143.1总工期安排113.2进度计划关键线路分析及工期控制点113.3施工进度计划安排123.4工期可行性分析123.5工期保证措施12第四章 质量目标和质量保证措施154.1为获得长城杯金质奖采取的措施154.2采用获得长城杯金质奖的

2、施工质量标准184.3质量保证体系204.4工程质量预控措施274.5工程质量过程控制措施28第五章 环保质量目标和管理措施315.1环保质量目标315.2环保质量管理组织体系315.3环境保护保证措施32第六章 施工组织与管理工作方案376.1施工管理目标356.2项目组织机构设置366.3施工人员配置及安排386.4施工机械配置及调度396.5技术准备396.6临设及施工用水、用电406.7现场管理406.8施工过程中紧急过程处理预案416.9施工管理416.10专业协调配合措施42第七章 施工部署437.1消防弱电系统施工447.2管内穿绝缘导线安装工艺487.3消防灭火系统施工647.

3、4喷淋系统施工安装797.5消防水泵及稳压装置、水泵接合哭等给水设备安装807.6成品保护措施827.7管道保温827.7油漆与标签837.8消防水炮安装857.9大空间火灾自动报警系统887.10气体灭火系统897.11春节期间连续施工保证措施94第一章 工程概况X X技术馆新馆是“十一五”(20062010年)期间,为了贯彻实施科教兴国战略和人才强国战略,提高公众科学文化素质,由政府投资建设的大型科普教育场馆,是展示中国物质文明和精神文明成就的国家级大型公益性设施。是实行“代建制”的奥运项目。新馆建在国家奥林匹克公园内,西傍奥运水系,南望奥运主体育场,北邻森林公园,占地面积4.8万平方米,

4、建筑规模10.2万平方米,是2008年北京奥运会的相关附属设施之一,是体现“绿色奥运、人文奥运、科技奥运”三大理念的重要组成部分。本工程的建筑主体就是一个类似鲁班锁的单体正方形,结合了中国古代的科学思想和现代科技馆的特点,利用若干个积木般的块体相互咬合,使整个建筑呈现出一个巨大的鲁班锁造型。同时,它也像一个巨型的魔方,中国的鲁班锁和西方的魔方都在新馆的造型中能找到相似之处,有探秘、解锁的寓意。同时象征着各种科学之间没有绝对的界限,各门学科相互融合,相互促进。1.1总体简介序号项 目内 容1工程名称X X技术馆(新馆)工程2工程地址3设计用途公益性科普设施4建筑面积约102280平方米地上:72

5、638平方米;地下29642平方米5建筑层数地下1层,地上4层,局部5层6建筑高度约41.95米,局部45米7结构形式钢筋混凝土框架剪力墙结构+钢桁架屋面8代 建 人北京建工集团有限责任公司9使 用 人X X技术馆10总承包人11设计单位12监理单位13代理机构14招标日期2007年4月15招标文件要求工期444天质量等级合格质量奖项1.2建筑消防设计概况序号项 目内 容1建筑分区功能“X X技术新馆”项目位于北京市朝阳区奥运公园内东北侧(B01地块),东临北辰东路、西临湖边东路,南临北二路,北临北一路。本工程地下一层,地上四层。除满足展陈、收藏、研究、维修等功能外,还提供办公、图书资料、学术

6、报告厅、多功能厅、影像观摩厅(4D、动感、球幕、IMAX等)、地下车库、咖啡厅、餐厅等配套设施。地下部分:地下共一层,北侧为六级人防车库,层高5.81m,上设设备夹层,层高2.19m;东侧为各类库房、加工车间、工作室及设备和电气机房,层高8m;南侧为地下对外餐饮、厨房、动感影院及冰蓄冷机房等,层高8m。地上部分:首层及夹层包括东西集散大厅、穹幕、4D影院、临时展厅、儿童展厅、多功能厅、办公及货物出入口,层高12.6m。二层及夹层包括集散大厅、巨幕影院、各类展厅及室外剧场等,层高12.6m。三层及夹层包括各类展厅及管理办公用房,层高12.6m。四层及夹层包括各类展厅、实验室及管理办公用房,层高1

7、2.6m。五层为管理办公用房,层高6.55m。2建筑面积建筑面积102280m2,地下29642 m2,地上72638m2(含人防面积4380平方米)3建筑层数地下一层、地上四层(局部五层)4建筑层高地下一层8.0/5.81地上一层12.6二层12.6三层12.6四层12.6五层6.555建筑高程约41.95m (局部45.0m)6建筑防火本工程为一类建筑,耐火等级为一级。1.3机电消防设计概况序号项 目概 况室内消火栓系统室内消火栓系统设计流量为30L/S,火灾延续时间为3小时 地下二层设2个专用消防水池,水池总有效容积850m3。地下B1层消防泵房内设置两台消火栓加压泵(一用一备)流量为3

8、0L/S,经两条吸水管从两个独立的消防水池吸水及两条供水管供入消火栓环状管网。屋顶水箱间内设有24m3消防水箱,调节容积为300L气压罐和2台增压稳压泵,以确保最不利处消防初期用水。设2个SQX150型地下式水泵接合器,每个流量为15L/S。室内消火栓管道呈环状布置;消火栓的间距为30m,采用SNZ(W)65型薄型单栓带消防卷盘及灭火器箱的组合式消火栓箱,安装于消防电梯前室、楼梯间、各走道的明显地点以及大面积的展厅、设备用房内,保证同层相邻两个消火栓的水枪的充实水柱同时到达室内任何部位;屋顶上设置一个装有显示装置检查用的消火栓。二层及二层以下的区域消火栓采用减压稳压消火栓。地下车库、自行车库的

9、等不采暖房间管道采用电伴热防冻。消火栓加压泵由消火栓内的消火栓按钮、消防控制室和消防泵房就地直接开启。消防泵房和消防控制中心均设手动关闭水泵的装置。2自动喷水灭火系统湿式系统及预作用系统一般房间采用湿式系统;不采暖的地下车库及自行车库,采用设空压机维持压力的预作用系统。展厅内812米的空间按非仓库类高大净空场所设计;其余均按中危险级设计,地下车库、厨房、展厅为中 级;其余均为中 I 级;1 小时防火玻璃周边的喷淋保护接自自动喷水灭火系统,喷头间距加密到不大于2m。闭式自动喷淋灭火系统设计流量为80L/S,火灾延续时间为1小时,喷头压力不少于0.05MPa。加压泵(二用一备)设于地下二层消防泵房

10、内;报警阀分设于各层机房或消防设备间;湿式系统采用湿式报警阀,预作用系统采用预作用阀;增压稳压装置与消火栓系统合用。喷头作用温度按不同建筑设计用途而定。餐厅厨房和高温作业的地方选用93玻璃球闭式喷头,其它地方采用68玻璃球闭式喷头,地下停车库采用72易熔合金闭式喷头,地下商业及仓储用房采用快速响应喷头。无吊顶的场所及预作用系统采用直立型闭式洒水喷头,有吊顶时采用吊顶隐蔽型或下垂型洒水喷头,顶板为水平面的中I级房间可采用边墙型喷头;净空高度超过800mm的闷顶和技术夹层内有可燃物时,吊顶内增设直立型闭式洒水喷头;装设通透性吊顶的场所,喷头布置在顶板下;喷头上方如有孔洞、缝隙,在喷头上方设置集热挡

11、水板。当梁、风道、成排布置的管道、桥架等障碍物的宽度大于1.2m时,其下方增设喷头。设置SQX150型地下式消防水泵接合器6台。大空间智能型主动喷水灭火系统及固定消防炮灭火系统一层集散厅、展厅、影院空间处等空间建筑高度大于12M的高大空间采用大空间智能型灭火装置,设计标准采用广东省地方标准大空间智能型主动喷水灭火系统设计规范(DBJ15-34-2004)。每个灭火装置前设电磁阀及闸阀,系统控制形式为1个探测器控制1个喷头,最大同时动作电磁阀为6个,系统水平入口管网所需压力为35m。主动喷水灭火系统加压泵 1用 1备,设于地下二层消防水泵房内;屋顶消防系统合用水箱做为本系统平时充水使用。在管网最

12、不利点处设置模拟末端试水装置。消防水炮系统二层中厅、球幕影院观众厅采用固定消防炮灭火系统作自动灭火保护。固定消防炮采用固定式或固定伸缩式系统,屋顶消防系统合用水箱仅做为本系统平时充水稳压使用。水炮流量20L/s,入口工作压力0.8MPa时喷射距离50m,最大工作压力1.6 MPa ,炮身自重约20 Kg , 水平旋转角度0-360,垂直俯仰角-65-50,喷射反作用力850N。大空间主动喷水灭火系统与固定消防炮灭火系统共用加压泵、水泵接合器及室内干管,加压泵设计流量40L/s,一备一用,在室内干管DN150成环,并设有SQX150型地下式消防水泵接合器3个,其进水管与DN150的环管相连。水炮

13、装置采用遥控、自控和手动三种方式喷水灭火。水炮系统由专业灭火设备公司设计、安装及调试。3气体灭火系统在特殊区域安装FM200自动气体灭火系统。本工程在柴油发电机房、弱电机房预留气体灭火系统安装条件及事故通风系统。包括电话机房、有线电视机房、综合布线房及数据中心机房。着火时,防护区内除泄压口外所有通风道设电动阀门自动关闭,灭火后设机械排风装置将灭火剂直接排至室外。4火灾报警系统包括:火灾自动报警系统、消防联动控制系统、应急广播系统、消防直通对讲电话系统、电梯监视控制系统、应急照明系统。5消防联动系统本工程设置一套广播系统与消防应急广播合用一套设备。可分区进行广播6移动式灭火器设置所有放置室内消火

14、栓的部位,均设有干粉磷酸铵盐手提式灭火器。7其他灭火系统厨房灭火设置餐厅的烹饪操作间的排油烟罩(包括距离罩口23m范围内的排油烟管道)及烹饪部位(包括油锅、灶台及周围0.5m范围内的空间)设置自动灭火装置。灭火装置能自动实施火灾探测、灭火,同时联动控制切断燃料供应,且具有防止复燃功能。除烹饪设备本身配有干粉等灭火设施外,烹饪部位亦设置自动喷水灭火系统。自动灭火装置启动约10秒后自动转换为自动喷水灭火系统。1.4工程招标范围根据招标文件确定的总承包工作范围如下:1.4.1火灾自动报警及联动系统1.4.2空气采样探测系统1.4.3消防喷淋系统1.4.4室内消火栓系统1.4.5气体灭火系统1.4.6大空间智能型主动喷水灭火系统第二章 编制说明本施工组织设计依据国家、北京市现行规范标准,并结合我单位企业标准和成功的管理经验按照招标人提供的招标文件、答疑文件和招标图纸编制而成。1编制原则1 认真贯彻国家工程建设的法律、法规、规程、方针和政策。2 严格执行工程建设程序,坚持合理的施工程序、施工顺序和施工工艺。3 采用现代建筑管理原理、流水施工方法和网络施工技术,组织有节奏、均衡和连续的施工。4 优先选用先进的施工技术
