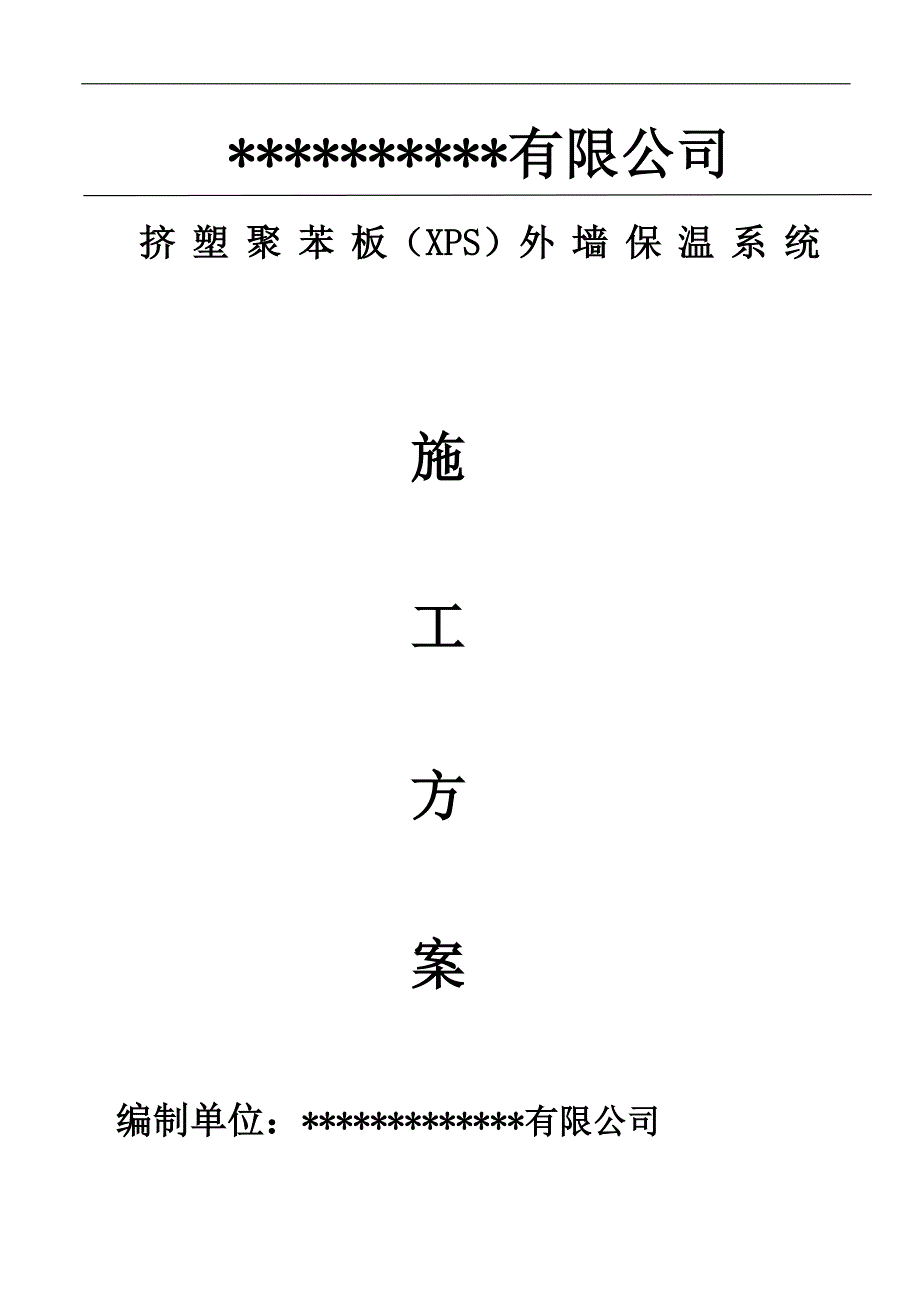

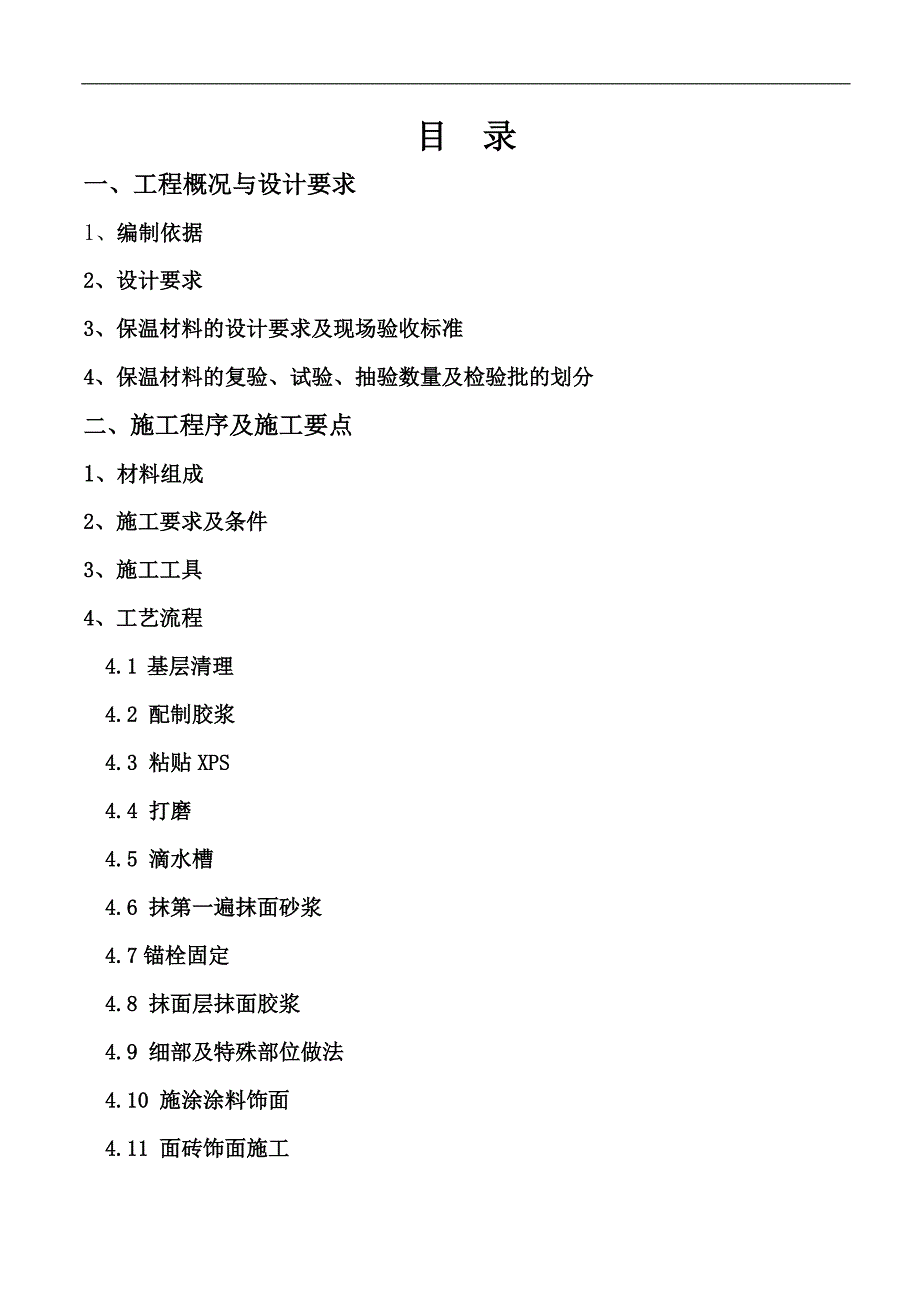

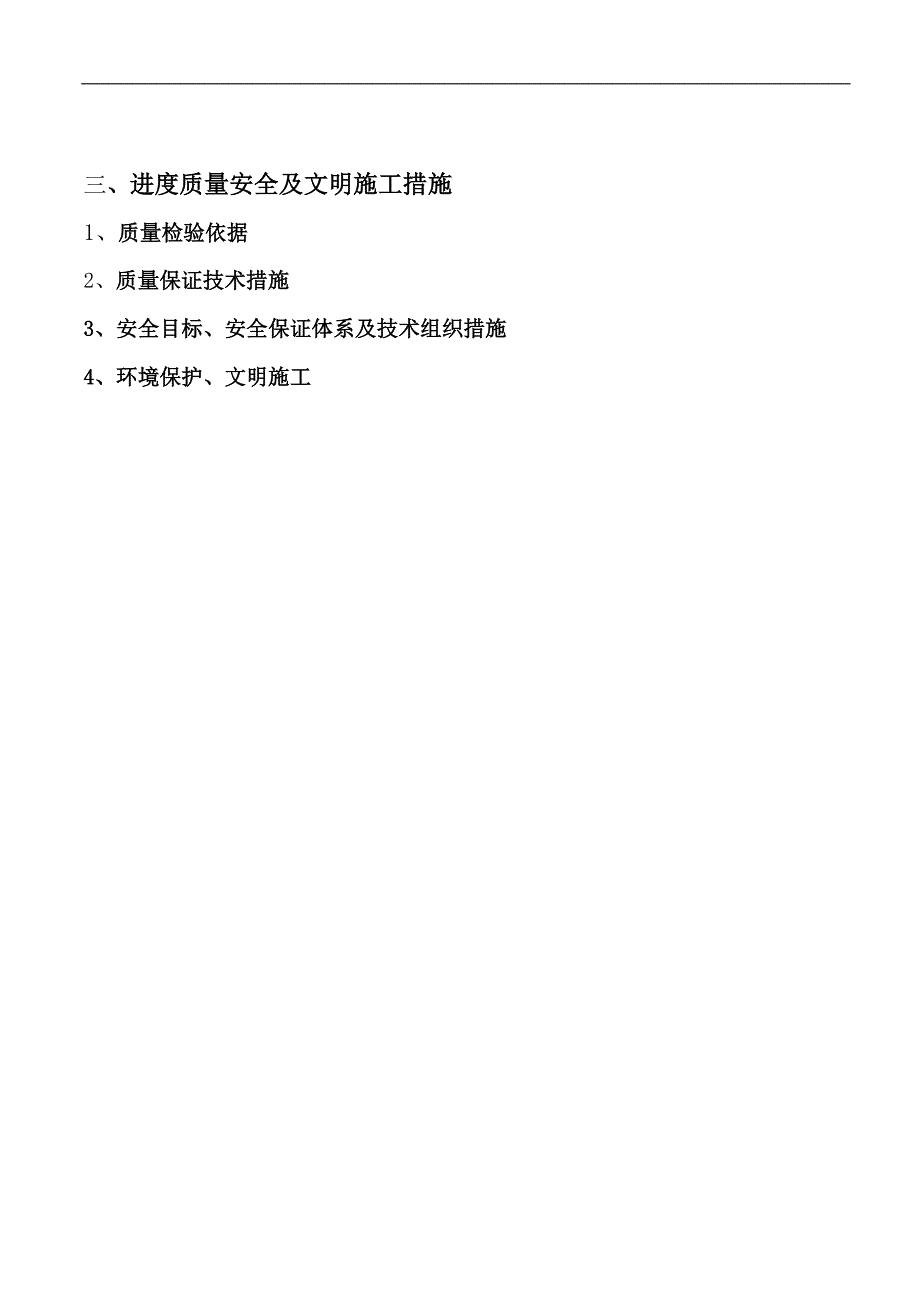

1、*有限公司 挤 塑 聚 苯 板（XPS）外 墙 保 温 系 统施工方案编制单位：*有限公司目 录一、工程概况与设计要求1、编制依据2、设计要求3、保温材料的设计要求及现场验收标准4、保温材料的复验、试验、抽验数量及检验批的划分二、施工程序及施工要点1、材料组成 2、施工要求及条件 3、施工工具4、工艺流程4.1 基层清理4.2 配制胶浆4.3 粘贴XPS4.4 打磨4.5 滴水槽4.6 抹第一遍抹面砂浆4.7锚栓固定 4.8 抹面层抹面胶浆4.9 细部及特殊部位做法4.10 施涂涂料饰面4.11 面砖饰面施工三、进度质量安全及文明施工措施1、质量检验依据2、质量保证技术措施3、安全目标、安全保
2、证体系及技术组织措施4、环境保护、文明施工一、编制依据及工程概况1、编制依据挤塑聚苯板外墙外保温系统JG149-2003外墙外保温技术规程JG144-2004夏热东冷地区居住建筑节能设计标准住宅建筑节能设计标准DG/TJ08-205-2000建筑节能工程施工质量验收规范GB50411-2007合建设【2008】24号国家有关建筑工程的法律、法规和地方有关规定建筑安装工程安全技术操作规程及有关规定2、 工程概况与设计要求 (1)工程概况（略） (2)设计要求安徽在我国气候区域划分中属于夏热冬冷地区，根据设计要求，其民用建筑节能设计应符合对围护结构热工性能中传热系数限值和热惰性指标限值的一下基本规
3、定（表1-1）：外墙围护结构热工性能要求 表1-1围护结构传热系数（w/.k）限值热惰性指标限值外墙KKm=1.0DDm=3.0根据其他相关要求，结合本项工程的上述实际情况，本项目外墙保温工程设计方案还应满足一下具体要求：第一、满足抗冲击和抗风负压的要求。根据国家的有关标准，面砖饰面外墙外保温系统抗冲击强度不小于10.0J,涂料饰面外墙外保温系统抗冲击强度不小于3.0J，抗风压值不小于0.6KPa。第二、满足耐久性的要求。此项要求可用抗拉强度和耐冻融指标来表示。第三、满足既防水且透气的要求。此项要求可用不透水性和水蒸气湿流密度两项指标来表示。第四、满足成本经济的要求。在上述要求能够得到满足的前
4、提下，当然是成本越低越好。3、保温材料的技术要求及现场验收标准第一、 粘贴胶浆应符合挤塑聚苯板外墙外保温系统JG149-2003行业标准的要求（见表1-1）粘贴胶浆技术要求 表1-1检验项目标准指标拉伸粘接强度（与挤塑聚苯板）（Mpa）原强度0.10耐水0.10拉伸粘接强度（与水泥砂浆）（Mpa）原强度0.60耐水0.40可操作时间（h）与XPS1.54.0与水泥基1.54.0第二、抹面胶浆技术要求 表1-2检验项目标准指标拉伸粘接强度（与挤塑聚苯板）（Mpa）原强度0.10耐水0.10耐冻融0.10柔韧性压折比（水泥基）3.0开裂应变（非水泥基）（%）1.5可操作时间（h）1.54.0第三、
5、抹面胶浆技术性能指标 表1-3项目单位指标抹面胶浆不挥发物%20贮存稳定性（255-6个月，试样无结块凝聚及发霉现象，且拉伸粘接强度满足抗裂砂浆指标要求可使用时间可操作时间h1.5在可操作时间内拉伸粘接强度MPa0.7拉伸粘接强度（常温28天）MPa0.7浸水拉伸粘接强度（常温28天，浸水7天 ）MPa0.5压折比-3.0注：水泥采用42.5级P.0水泥，并符合GB175-1999的要求；砂应符合JGJ52-1992的规定，筛除大于2.5mm颗粒，含泥量小于3%。第四、网格布的技术性能指标应符合表1-4的要求网格布性能指标 表1-4项目单位指标外观-合格长度、宽度m50100、0.91.2网孔
6、中心距普通型4*4加强型6*6单位面积质量普通型g/130加强型500断裂强力（经、纬向）普通型N/50mm1250加强型N/50mm3000耐碱强力保持率（经、纬向）%90断裂伸长率（经、纬向）%5涂塑量普通型g/20加强型玻璃成分%符合JC719的规定，其中ZrO214.50.8，Ti O260.5 第五、机械锚固件：专用尼龙膨胀螺栓。其性能指标应符合表1-5的规定尼龙膨胀螺栓技术要求 表1-5项目单位指标有效锚固长度mm50塑料盘圆直径mm60锚栓抗拉承载力KN0.8第六、嵌缝材料：建筑密封膏，应符合建筑密封膏（JC482484-92）标准要求。第七、材料现场验收标准（一） 粘结胶浆和抹
7、面胶浆项目验收标准产品外观粉料无结块，基料无沉淀包装包装完好、标签清晰重量与包装上的重量相符（二） 耐碱网格布项目验收标准重量130g/4、 保温材料的复验、试验及检验批的划分第一、 保温材料的复验项目（1）保温材料的导热系数、密度、抗拉强度及压缩强度；（2）粘结材料的粘结强度；（3）增强网的力学性能、抗腐蚀性能。第二、保温材料的其他试验项目（1）后置锚固件的锚固力现场拉拔试验；（2）保温浆料的同条件养护试件，检测导热系数、干密度和压缩强度；第三、 检验批划分（1）采用相同材料、工艺和施工做法的墙面，每5001000面积划分为一个检验批，不足500也为一个检验批。（2）检验批的划分也可根据与施
8、工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。二、施工程序及施工要点1 材料组成1.1 挤塑聚苯板XPS 规格为1200mm600 mm，平头式，表观密度大于18kg / m3 , 导热系数小于0.041 W/mK，压缩强度大于100Kpa。1.2 粘结剂厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水：粉料等于1 : 4 ，可操作时间不小于2h 。1.3 抹面胶浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水：粉料等于1 : 4 ，可操作时间不小于2h 。1.4 耐碱玻纤网格布用于增强保护层抗裂及整体性：单位面积质量为130g/m2，
9、宽度1000mm，每卷长度l0000 mm。1.5 弹性光面腻子由丙烯酸弹性乳液、填料和助剂组成，在一定的范围内具有变形恢复能力，起覆盖基层龟裂纹作用的建筑腻子。1.6 弹性拉毛腻子由丙烯酸弹性乳液、填料和助剂组成，在一定的范围内具有变形恢复能力，起覆盖基层龟裂纹作用，用专用工具可产生桔皮花纹效果的建筑腻子。1.7 弹性涂料由丙烯酸弹性乳液、颜料和助剂组成，起覆盖基层龟裂纹作用的建筑涂料。2 施工要求及条件2.1 施工条件2.2 施工环境温度不得低于5，不得高于40。2.3 雨雪天气不能施工（雨后24小时或施工后24小时会下雨不宜施工）。2.4 施工基层须牢固，无起壳和空鼓现象。如果基层为旧墙
10、面，须做专门的界面处理。2.5 门窗须用美纹纸等材料进行保护处理。2.6 检查所用材料是否符合设计要求，施工机具和工具是否符合使用要求，脚手架或吊篮是否安全可靠，施工人员是否已进行培训等。2.7 经业主、监理、总包、外保温施工单位联合验收的垂直、平整度满足规范要求，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。2.8 施工现场环境温度及找平层表面温度在施工中及施工后24h 内均不得低于5，风力不大于5 级。3 施工工具 壁纸刀（裁挤塑板及网格布用）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、铝合金刮尺、滚筒、其他抹灰专用工具。4 工艺流程4
11、.1 基层清理4.1.1 清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等。4.1.2 剔除剪力墙接搓处劈裂的混凝土块、夹杂物、空鼓等，并重新进行修补：窗台挑檐用水泥砂浆找坡，外墙各种洞口填塞密实。4.1.3 要求粘贴挤塑板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用1 : 2 . 5 水泥砂浆抹灰，需找补厚度小于6 mm 时用抹面胶浆实施找补）；以确保整个墙面的平整度在4 mm 内，阴阳角方正、上下通顺。4.2 配制胶浆4.2.1 施工使用的胶浆分为专用粘结剂及抹面胶浆。4.2.2 施工时用手持式电动搅拌机搅拌，拌制的粘结
12、剂和抹面胶浆重量比为水：粉料1 : 4 ，边加水边搅拌；搅拌时间不少于5min ，搅拌必须充分、均匀，稠度适中，并有一定黏度。4.2.3 胶浆调制完毕后，须静置5min ，使用前再次进行搅拌，拌制好的砂浆应在1h 内用完。4.3 粘贴挤塑板4.3.1挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1 / 2 板长，局部最小错缝不得小于200mm 。4.3.2 总包单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。挤塑板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行。4.3.3 粘贴挤塑板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2
13、mm ，板间高差不得大于1 5mm 。当板间缝隙大于2mm 时，须用挤塑板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1 .5mml 的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。4.3.4 按照事先排好的尺寸切割挤塑板，从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。4.3.5 用抹子在每块挤塑板周边涂50mm 宽专用粘结剂，要求从边缘向中间逐渐加厚，最厚处达10mm ；注意在挤塑板的下侧留设50mm 宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。然后再在挤塑板上抹8 个厚10mm 直径约100mm 的圆形粘结剂灰饼。4.3.6 用条点法涂好粘结剂的挤塑板必须立即粘贴在墙面上，速度要快，以防止粘结剂表面结皮而失去粘结作用。当采用条点法涂抹粘结剂时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于挤塑板左右错动而导致粘结剂溢进板与板间的缝隙内。4.3.7 挤塑板按照上述要求贴墙后，用2m 靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆：若因挤塑板切割不直形成缝隙，要用木锉锉直后再张贴。4.3.8 挤塑板与基
