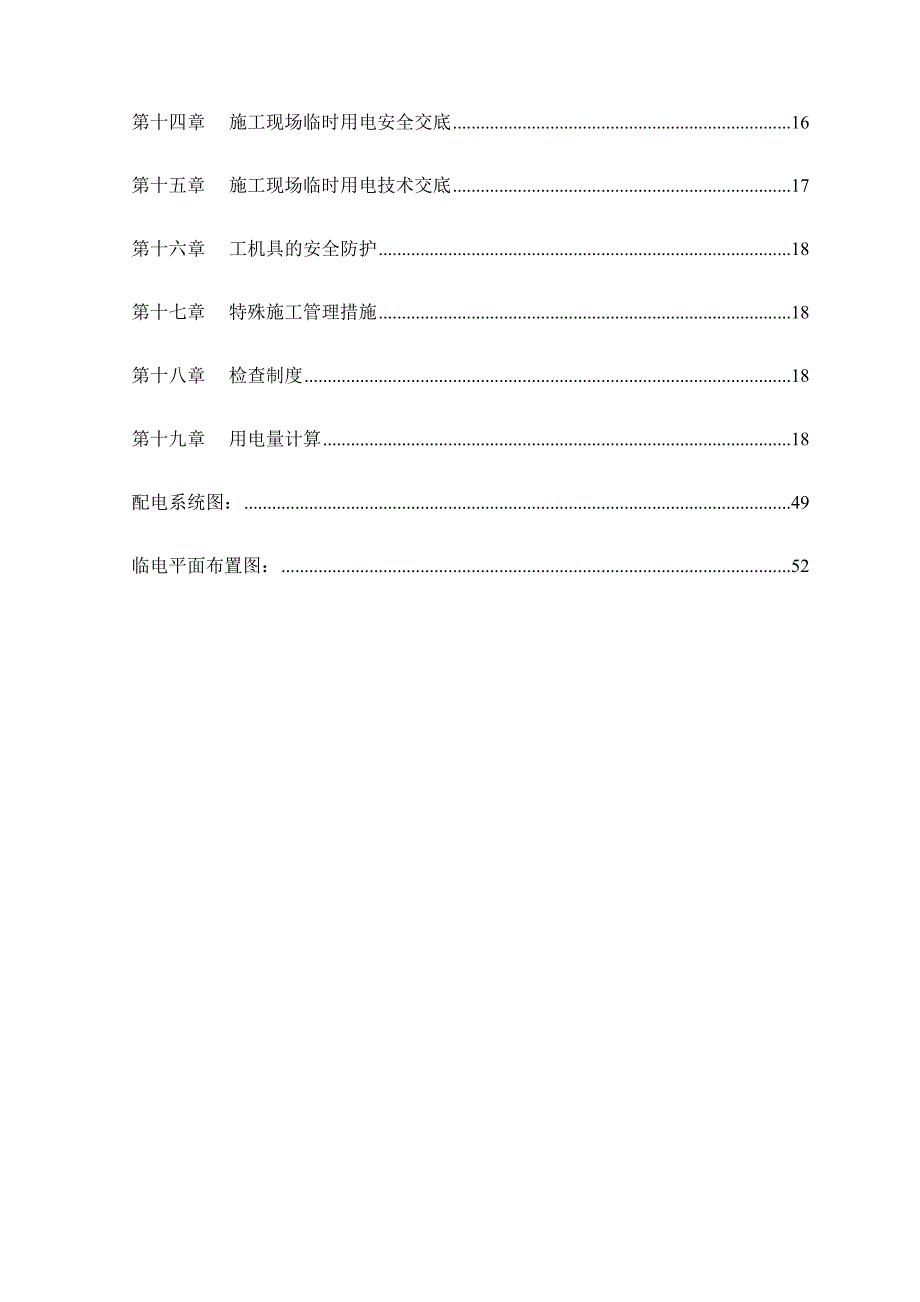

某改造区临时用电施工方案.doc_第3页
第3页 / 共54页
某改造区临时用电施工方案.doc_第4页
第4页 / 共54页
某改造区临时用电施工方案.doc_第5页
第5页 / 共54页
某改造区临时用电施工方案.doc_第6页
第6页 / 共54页
某改造区临时用电施工方案.doc_第7页
第7页 / 共54页
某改造区临时用电施工方案.doc_第8页
第8页 / 共54页
某改造区临时用电施工方案.doc_第9页
第9页 / 共54页
某改造区临时用电施工方案.doc_第10页
第10页 / 共54页
亲,该文档总共54页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某改造区临时用电施工方案.doc》由会员分享,可在线阅读,更多相关《某改造区临时用电施工方案.doc(54页珍藏版)》请在第壹文秘上搜索。

1、某某省政府某某办事处原址及周边用地改造A区项目临电施工方案 某某有限公司目 录会 签 表4第一章工程概况6第二章编制依据6第三章施工临时用电工程概况7第四章施工现场用电设备统计表7第五章计算负荷8第六章配电线路型式8第七章供电系统参考N系统示意图8第八章现场临时用电的施工及技术措施88.1临时用电的施工88.2技术措施98.3安全用电组织措施13第九章电气设备的使用与维护14第十章施工现场的电缆线路14第十一章用电组织管理15第十二章预防电气火灾措施15第十三章临时用电的使用说明16第十四章施工现场临时用电安全交底16第十五章施工现场临时用电技术交底17第十六章工机具的安全防护18第十七章特殊

2、施工管理措施18第十八章检查制度18第十九章用电量计算18配电系统图:49临电平面布置图:52会 签 表工程名称: 某某省政府某某办事处原址及周边用地改区项目施工单位:某某有限公司编制: 庞 志 辉 审核: 王 树 铮 审批: 袁 喜 临电施工方案审批表工程名称某某省某某办事处原址及周边用地改造A区结构类型框架-核心筒建设单位大连绿城置业有限公司监理单位北京方圆监理有限公司设计单位浙江绿城东方建筑设计有限公司勘察单位大连市勘察测绘研究院有限公司施工单位某某有限公司计划工期2012.2.10-2013.12.31编制时间2012年4月11日编制人庞志辉监理单位审批意见: 审批人:年 月 日建设单

3、位审批意见: 审批人:年 月 日第一章 工程概况工 程名 称某某省某某办事处原址及周边用地改造A区工 程地 址大连市沙河口区高尔基路南侧与 中山路交汇处(原某某省驻连办事处)建 设单 位大连绿城置业有限公司勘 察单 位大连市勘察测绘研究院有限公司设 计单 位浙江绿城东方建筑设计有限公司建 设工 期2012.2.10-2013.12.31承 包方 式包工包料总承包质 量标 准绿城集团精品工程金奖;辽宁省世纪杯奖承 包范 围工程图纸所包含的土建、给排水、暖通、电气、泛光照明、弱电、通风空调、通信、有线电视、绿化景观、室内为装饰装修、消防、人防、市政道路、电梯、幕墙、精装修等工程的施工、验收和维保服

4、务工作资 金来 源企业自筹工程主要功能或用途本工程为29层的一栋类矩形塔楼,其中裙房为3层。12层北面为商业单元,南面为办公大堂,3层以上均为办公单元,地下室为3层汽车库,地下23层为机械式车库。为减小框架柱截面积22层以下设(18根)钢管混凝土叠合柱,在17层设8榀伸臂桁架作为避难层。第二章 编制依据低压配电设计规范GB50054-95 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-93 供配电系统设计规范GB50052-95 施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-99第三章 施工临时用电工程概况工程概况工

5、程名称某某省政府某某办事处原址及周边用地改区项目工程结构框架-核芯筒结构建筑面积67085工程地点大连市沙河口区高尔基路南侧,中山路东侧建设单位大连绿城置业有限公司施工单位某某现场勘测情况地形地貌施工现场地势平坦地上及地下通讯设施无地上及地下电力设施无地上及地下管线无供电情况供电电源自用变压器甲方提供1台63变压器电业局电源1V架空线路现场配电线路敷设方式电缆埋地电源电缆埋地敷设第四章 施工现场用电设备统计表以下为电量设备表序号机具名称安装功率W)数量合计功率W)1钢筋调直机3262钢筋切断机5.52113钢筋弯曲机3264木工圆锯4285木工压刨机7.52156木工平刨机3267振捣器0.8

6、20168水泵38249电焊机23.41023410塔式起重机58211611上人电梯44144第五章 计算负荷用电量计算见第19章。第六章 配电线路型式第七章 供电系统参考N系统示意图见附图第八章 现场临时用电的施工及技术措施8.1 临时用电的施工1)现场电气设备、施工机具及导线必须使用符合国家标准有关规范的厂家产品,质量可靠,且三证齐全。设备构件保护措施灵活。进场材料必须是经验收合格方可使用。2)电缆线路全部采用埋地敷设。现场所有接线必须采用三相五线制,电缆沟深不得小于0.,沟宽大于0.。敷设方法具体方法如下:先在沟底铺约1M的细砂,然后放入电缆再铺满1M的细砂,上面铺砖、敷土、夯实。电缆

7、穿路面时必须穿合适的焊管,且埋深不小于0.,焊管延伸路面每边不小于1.,管口不得有刺,最好做成喇叭口或加棉纱、海绵护管口。3)配电箱及闸刀开关必须采用标准厂家的产品。其内部电器的安装均应符合动技术要求,不得松动、歪斜,更不得倒置,电器外壳必须绝缘。配电箱的下底面安装高度不得低于。配电箱导线进出口必须加强绝缘,并将镙卡牢压实,所有进出口导线一律设置在配电箱的下面,并用扎带绑扎结实,严禁电缆进水。4)配电箱与开关箱内的导线连接时必须采用绝缘良好的绝缘导线,不得使用裸导线或有损伤、破皮的导线。5)配电箱所有不带电的金属基座,外壳应与专用保护零线作电气连接。6)配电箱周围不得堆放金属导电器材或任何杂物

8、,不得存放腐蚀性介质,保持必要的操作空间或通道,必要时可制作防护栏。8.2 技术措施1)接地与防雷(1)所有电器设备的金属外壳与保护接零线连接,专用保护零线由工作接地线、配电室e线或保护零线引出,施工现场的所有电器设备在正常情况下不带电的外露导电部分,应做保护接零,包括以下几部分:、电机、变压器、电器、照明器具、手持电动工具的金属外壳。、配电屏(箱)与控制屏(箱)的金属框架。、室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。、电力线路的金属保护管、敷设的钢管、钢管外架、镝灯等。(2)保护零线(干线)的截面不小于2m,采用多股铜线,不准使用铝线。(3)保护零线从变压器中性点开始至总配

9、电箱-分箱-开关箱到各种机械设备直接连接,禁止串接。(4)保护零线采用黄绿双线;保护零不准与工作零混用,保证工作零、保护零分别使用;严禁通过工作电流。(5)做防雷接地的电气设备,必须同时作重复接地。外用电梯,外架、塔吊的接地体,应制作独立的极地装置,用度锌角钢制作,不得使用罗纹钢。接地电阻值不大于1。(6)在总配电箱、分配电箱作重复接地,每一重复接地装置的接地电阻值不大于。(7)接地具体方法1、接地设计1、1 接地装置:(1)电源变压器(或自备发电机)的中性点必须采用人工接地体。(2)N接零保护系统中,电气设备的金属外壳必须与专用保护零线连接。(3N专用保护零线除必须在配电室或总配电箱处作重复

10、接地外,还必须在配电线路中间、末端处以及设备集中、线路拐弯、高大设备(塔吊、电梯、井架等)、分电箱处、开关箱处作重复接地。(3) 重复接地应与保护零线相接。1.2 接地类别:接地按其作用分为下列四种:(1)工作接地:即变压器中性点接地或自备发电机中性点接地(2)保护接地:即设备外壳接地(3)保护接零:即外壳与零线相接(4)重复接地:即将零线一处或多处通过接地装置与大地再次连接1(每处)不同土壤电阻率达到的接地装置典型实例表类别土质土壤电阻率)达接地装置标准)所有材料1淤泥0.21020.602500角钢2条620扁钢2菜园地0.31020. 602500角钢4条620扁钢13黄土干燥区0.41

11、020. 602500角钢6条620扁钢24黄土山地1102埋深0.602500角钢12条620扁钢45沙质地15102埋深0.角钢4条一般可达10-2602500角钢4条6圆钢341.3 选择接地材料及敷设方式:根据施工方法接地体可分为:人工接地体和自然接地体。(1)施工用电工程的接地,首先应考虑采用自然接地体。自然接地体是指与地有良好接触的建筑物、金属构件、设施。施工现场大多采用基础钢筋为接地体,电阻达左右。接地体(线)连接应采用焊接、气焊或用螺丝连接,并要求采用搭接。用扁钢搭接长度为其宽度的2倍,扁钢4,截面10m2),至少焊满三个棱边。用圆钢(直径1m),搭接长度为直径的6倍(圆钢)。

12、(2)在条件不能满足时,接地体需要设人工接地体。人工接地体分垂直安装和水平安装两种。一般以垂直接地体为主要接地装置。接地体通常采用钢管、圆钢、角钢。垂直接地体安装要求:为考虑必要的机械强度,要求在采用钢管时,壁厚不小于3.m,管径5m(有时也可用4m);圆钢直径不小于1m;角钢不小于5050m。埋深2-3米,接地体打入土中,通常2.5米,间距为5米,一般设计三根一组,用扁钢把各垂直接地体并联起来,组成复合接地体。为减小气候对接地电阻的影响,埋入土壤中的接地体,其顶端应在地面下0.5-0.8米处。埋设前应先挖一地沟,用钢管时下端圆管加装尖端或管端打扁,用角钢时单边斜削,以便打入土中,上端露出沟底

13、10-2m,以便于焊接。水平敷设时,扁钢截面不小于10m2m),圆钢直径不小于1m。接地体埋深0.5-1.0米(至少0.6米)。为减少相邻接地体之间的屏蔽作用,接地体之间的距离(水平及垂直)不应小于2.5米。人工接地体接地接零的明线部分最好涂上黑漆。注意事项在线路和设备投入运行前,必须对接地电阻进行测量,在运行以后也要定期进行测量和检查。因为它直接影响着人的生命和设备的安全。测量接地电阻最简单的方法是用接地电阻测量仪(又称为接地摇表)来测量,常用型号C-8型。(3)保护零线的敷设及要求:保护零线不得装设开关或熔断器。保护零线应单独敷设,不作它用,重复接地应与保护零线相接。保护零线的截面应不小于工作零线的截面,满足机械强度要求。架空敷设,间距大于1时,铜线截面必须不小于1m2,铝线截面不小于1m2。与电气设备连接的保护零线应为截面不小于2.m2的绝缘多股铜线。保护零线的统一标志为绿/黄双色线,在任何
