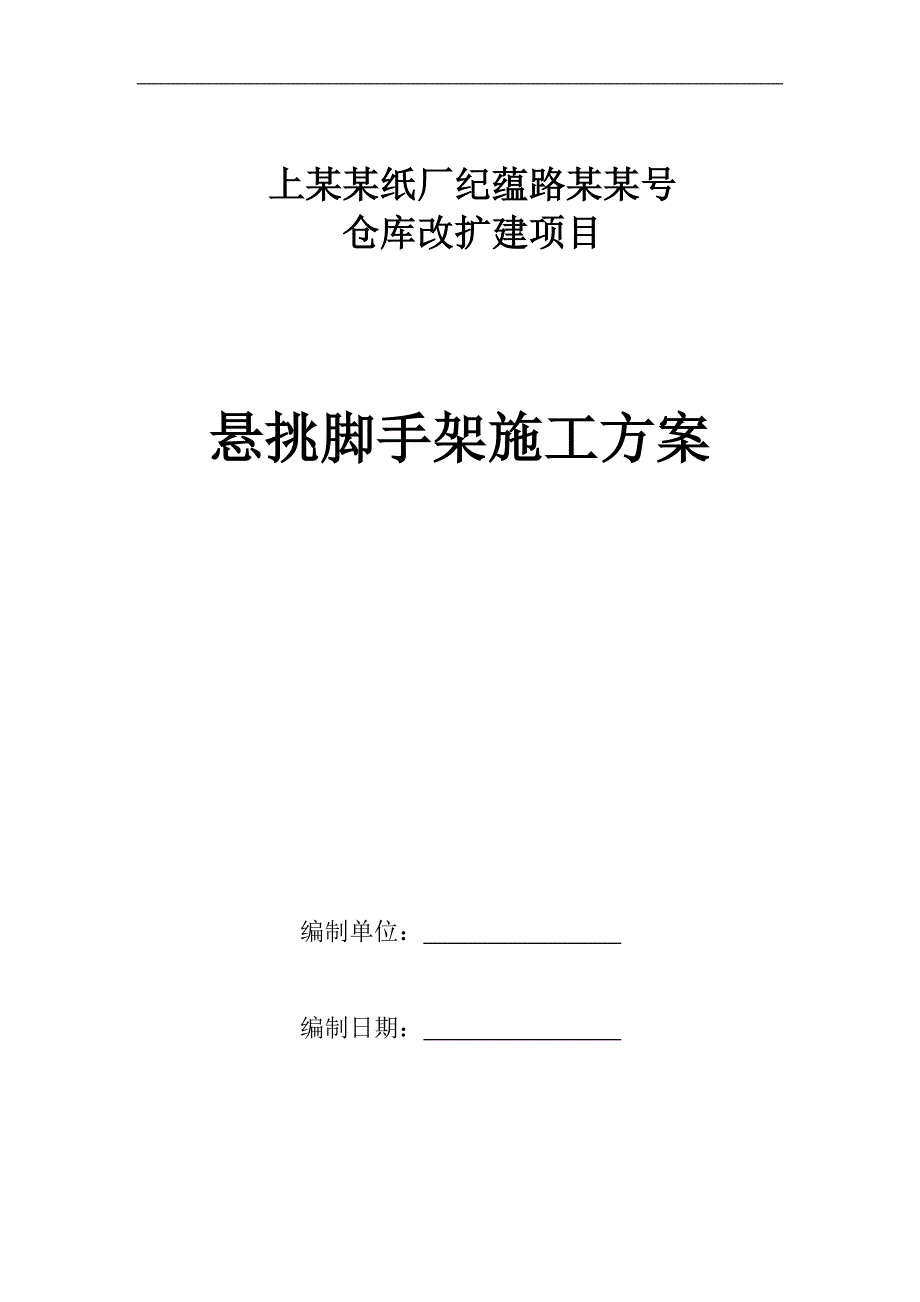

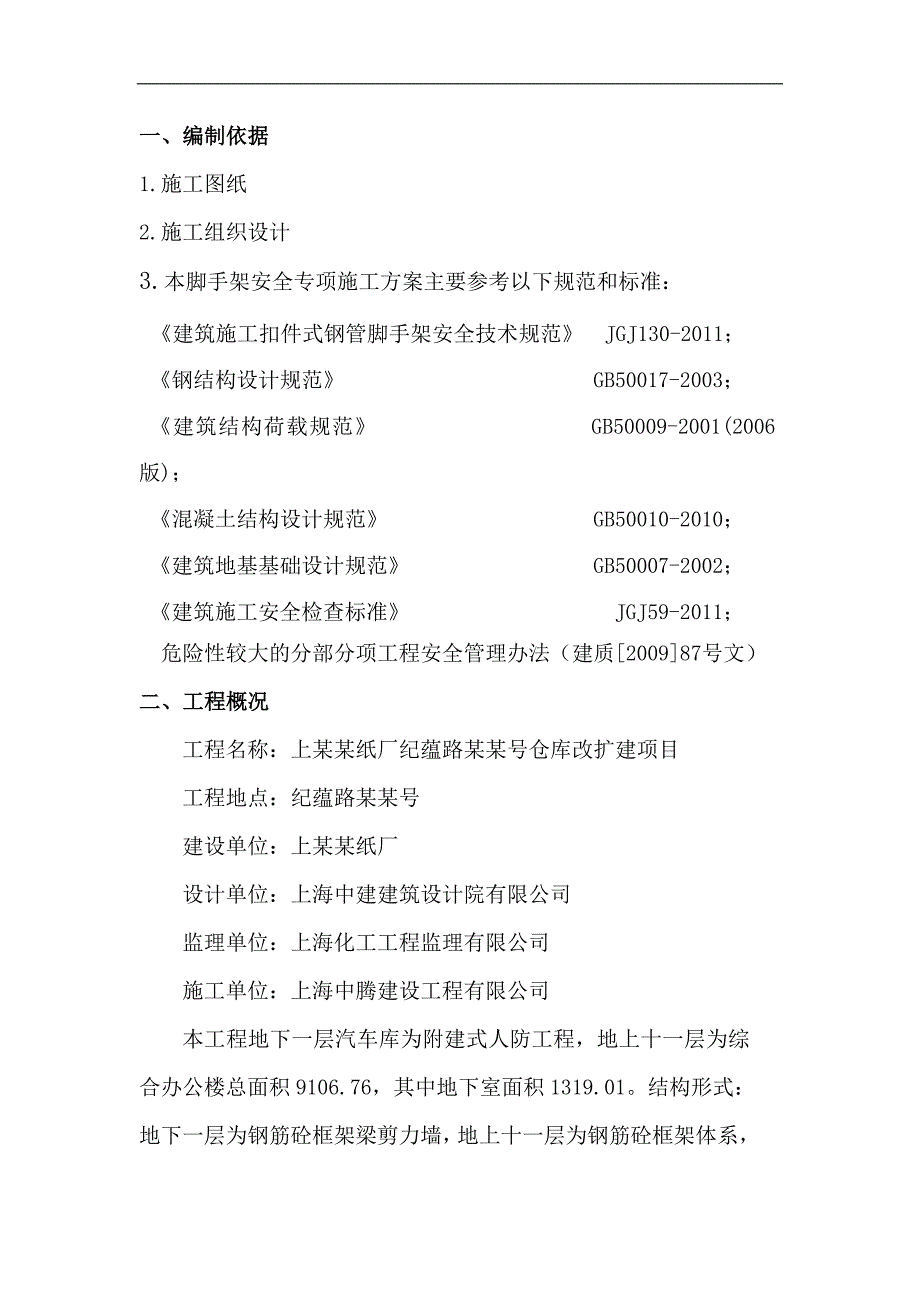

1、上某某纸厂纪蕴路某某号仓库改扩建项目悬挑脚手架施工方案编制单位: 编制日期: 一、编制依据1.施工图纸2.施工组织设计3.本脚手架安全专项施工方案主要参考以下规范和标准:建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011; 钢结构设计规范 GB50017-2003; 建筑结构荷载规范 GB50009-2001(2006版); 混凝土结构设计规范 GB50010-2010; 建筑地基基础设计规范 GB50007-2002; 建筑施工安全检查标准 JGJ59-2011;危险性较大的分部分项工程安全管理办法(建质200987号文)二、工程概况工程名称:上某某纸厂纪蕴路某某号仓库改扩建项目工

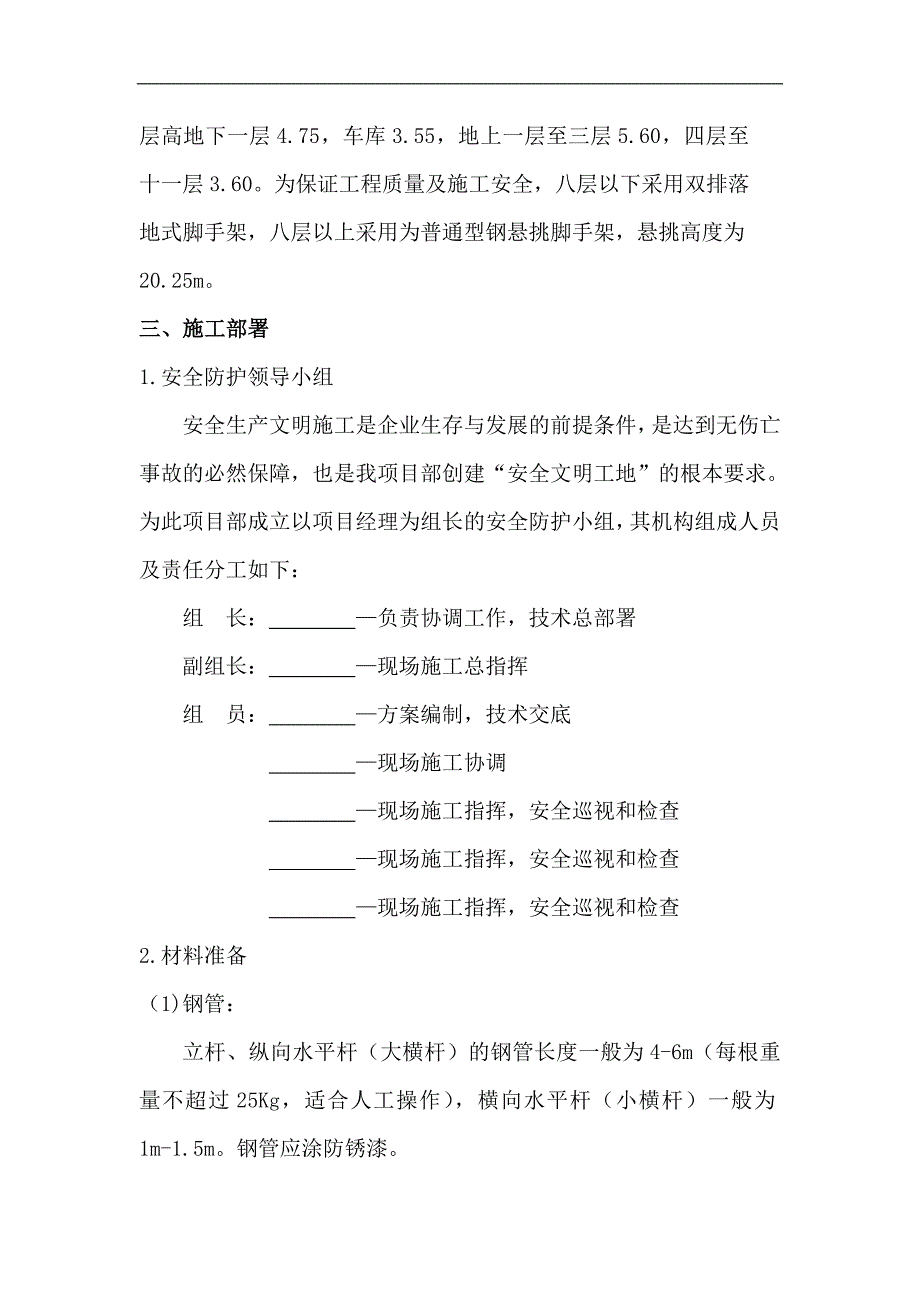

2、程地点:纪蕴路某某号建设单位:上某某纸厂设计单位:上海中建建筑设计院有限公司监理单位:上海化工工程监理有限公司施工单位:上海中腾建设工程有限公司本工程地下一层汽车库为附建式人防工程,地上十一层为综合办公楼总面积9106.76,其中地下室面积1319.01。结构形式:地下一层为钢筋砼框架梁剪力墙,地上十一层为钢筋砼框架体系,层高地下一层4.75,车库3.55,地上一层至三层5.60,四层至十一层3.60。为保证工程质量及施工安全,八层以下采用双排落地式脚手架,八层以上采用为普通型钢悬挑脚手架,悬挑高度为20.25m。三、施工部署1.安全防护领导小组安全生产文明施工是企业生存与发展的前提条件,是达

3、到无伤亡事故的必然保障,也是我项目部创建“安全文明工地”的根本要求。为此项目部成立以项目经理为组长的安全防护小组,其机构组成人员及责任分工如下:组 长: 负责协调工作,技术总部署副组长: 现场施工总指挥组 员: 方案编制,技术交底 现场施工协调 现场施工指挥,安全巡视和检查 现场施工指挥,安全巡视和检查 现场施工指挥,安全巡视和检查2.材料准备(1)钢管:立杆、纵向水平杆(大横杆)的钢管长度一般为4-6m(每根重量不超过25Kg,适合人工操作),横向水平杆(小横杆)一般为1m-1.5m。钢管应涂防锈漆。(2)扣件:扣件应符合钢管脚手架扣件(GB158311995)的规定。扣件不能有裂纹、气孔、

4、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好,扣件夹紧钢管时,开口处的最小距离要小于5mm。扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm。扣件表面应进行防锈处理。3、脚手板:(1)采用竹脚手板(2)竹架板应采用较新鲜竹片编织,干枯、易折断的竹架板不得用作脚手竹架板,脚手竹架板在铺平整以后应在竹架板的四角与大或小横杆用16#铅丝扎牢。4、挡脚板:挡脚板高度不应小于180mm。挡脚板上如有孔眼,不应大于25mm。5、密目网:密目式安全网宽(高)度不得小于1.5m,网目密度不应低于2000目/100cm2,各边缘部位的开眼环扣必须牢固可靠,环扣孔径不低于8mm。不得有断纱、破洞

5、、变形及有碍使用的编织缺陷。旧密目式安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验,合格后方可使用。密目式安全网的安装平面垂直于水平面,严禁作为安全平网使用。密目式安全网使用时应采用有足够强度、耐候性好的绳索绑扎,不得使用铁丝捆绑。6、水平安全网:安全平网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整,宽度不得小于1.5m,网眼尺寸不大于5cm,每张安全平网重量一般不宜超过15kg。并能承受不小于1.6kN的冲击荷载。7、工字钢悬挑梁:工字钢悬挑梁宜采用Q235钢,其材质应符合现行标准普通碳素结构钢技术条件(GB/T700)。四、施工方案本工程地

6、下室及1-7层结构施工阶段外脚手架采用双排落地脚手架,从8层以上采用双排悬挑脚手架,搭设高度为20.25m,并用密目安全网作全封闭围护。本工程外墙外脚手架采用双立杆双排悬挑脚手架,立杆纵距1.5m,横距1.05m,其中小横杆挑出內立杆0.1m,横杆步距1.8m,脚手架外部沿全高连续设置剪刀撑,以提高脚手架整体稳定性。脚手架外侧用密目网做全封闭。为不影响模板施工,脚手架内侧立杆距建筑物300mm搭设,与楼体之间均采用连墙杆刚性连接。脚手架支座采用工字钢悬挑梁。内端头用锚筋固定在楼板、梁上,外挑端头用钢丝绳拉结。大转角部位全数拉结,中间部位每隔三跨拉一道。脚手架搭设及支撑系统示意图五、脚手架施工技

7、术措施(1)搭设顺序:放置支座好的悬挑钢梁,自角部起依次向两边竖立杆,底端与纵向扫地杆扣件固定后,装设横向扫地杆,并也与立杆固定,每边竖起3-4根立杆后,随即装设第一步纵向平杆(与立杆扣接固定)和横向平杆(小横杆、靠近立杆并与纵向水平杆扣接固定)。校正立杆垂直和平杆水平使其符合要求后,拧紧扣件螺栓,形成构架的起始段,按上述要求依次向前延伸搭设,直至第一部架交圈完成。交圈后,再全面检查一遍构造质量,严格确保设计要求和构件质量,设置端墙件,按第一步架的作业程序和要求搭设第二步、第三步,随搭设过程及时装设连墙件和剪刀撑,装设作业层间横杆、铺设脚手架板和装设作业层栏杆、挡脚板及密目网全封闭。(2)构造

8、要求:立杆垂直度偏差不得大于架高的1/200。立杆接头除在顶层可采用搭接外,其余各接头必须采取对接扣件,对接应符合下要求:立杆上的对接扣件应交错布置,两相邻立杆接头不应设在同步同跨内,两相邻立杆接头在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3,同一步内不允许有二个接头。脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距悬挑梁顶面300mm处的立杆上,横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。大横杆设于小横杆之下,在立杆内侧,采用直角扣件与立杆扣紧,大横杆长度不宜小于3跨,并不小于6m。大横杆用对接扣件连接、对接应符合以下要求:

9、对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm。并应避免设在纵向水平跨的跨中。架子四周大横杆的纵向水平高差不超过500mm,同一排大横杆的水平偏差不得大于1/300。用于大横杆对接的扣件开口,应朝架子内侧,螺栓向上,避免开口朝上,以防雨水进人,导致扣件锈蚀、锈腐后强度减弱,直角扣件不得朝上。小横杆两端应采用直角扣件固定在立杆上。每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点的距离不应大于150mm,靠墙一侧的外伸长度为100mm。操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置,最大间距不应大于

10、立杆间距的1/2。 脚手板一般应设置在三根以上小横杆上,并应将脚手板两端与其可靠固定,以防倾翻。脚手板平铺,应铺满铺稳,靠墙一侧离墙面距离不应大于150mm,拐角要交圈,不得有探头板。施工层应满铺脚手板,脚手架外侧设防护栏杆一道和挡脚板一道,栏杆上皮高1.2m,挡脚板高不应小于180mm。栏杆上立挂安全网,网的下口与建筑物挂搭封严(即形成兜网)或立网底部压在作业面脚手板下。(3)架体与建筑结构拉接:架体拉接采用刚性连接方式,连墙体杆一端焊接于预埋在结构内的钢板上,当有外墙阻挡,无法支设预埋拉杆时,在外墙上预留洞口,内部作“十”字架拉结。考虑到单个扣件的抗滑移能力不能满足设计要求所以在连墙体拉墙

11、的一端增设直角扣件一个,连接架体一端用焊接的方式将扣件焊在连墙钢管上。连墙杆在垂直间距3m,水平间距4.5m的位置上设置,设置时尽量靠近主节点,偏离主节点的距离不应大于30cm。必须从底部第一根纵向水平杆处开始设置,梅花型布置。门窗洞口采用短向拉接,钢管长度过门窗洞口边缘250mm以上。(4)剪刀撑的搭设方法:在建筑物四周转角处、正面,必须要设置剪刀撑。每道剪刀撑跨越立杆的根数宜在5-7根之间,每道剪刀撑的宽度不应小于4跨,且不小于6m,斜杆与地面的倾角宜在4560之间,由底至顶连续设置,剪刀撑沿纵向连续设置。剪刀撑斜杆应在旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线距主

12、节点的距离不应大于15cm。剪刀撑接长采用搭接接长,搭接长度为1m用3个扣件等距布置,扣件扣在钢管端头处小于10cm处。剪刀撑下端一定要落地。(5)脚手架架体封闭办法:采用密封网垂直封闭,密目网的绑扎方法:用尼龙绳将密目网绑扎至立杆或大横杆上,使网与架体牢固的连接在一起。系绳的材质应符合GB16909的规定。(6)防雷措施:脚手架在其搭设过程中考虑塔吊的防雷措施及其安全范围,不再另行设布防雷措施;当脚手架搭设完成后,每幢楼单独布设防雷措施,布设高度为高出脚手架最大高度1-2m,用电缆线引下来,通过压片螺丝连接于结构钢筋上,形成防雷体系。结构钢筋电阻要求在10欧以下。(7)层间防护:在脚手架内侧

13、与建筑物之间的空隙中搭设防护设施,以防高空坠落物的打击。其做法是在首层的内排立杆与墙面之间通长布置脚手板与支承钢梁扎牢, 梁下满挂水平安全网,往上三层的位置挂一道水平安全网,施工层满铺脚手板。(8)悬挑梁及钢索制作及安装悬挑梁制作:悬挑梁采用20号工字钢制作,梁长不小于3.0m。在钢梁外挑端部焊接两根B20螺纹钢,长度100mm,作为脚手架立杆锚固点。对拉钢索制作:对拉钢索采用619+1mm钢丝绳,钢丝绳直径14mm,钢丝绳与楼体上的预埋拉环连接,每个连接头设绳夹三个。悬挑梁搭设方案:悬挑梁全长不小于3.0m,其中外挑长度为1.55m,内锚固3.15米,悬挑梁锚固筋要有足够的锚固长度,并要求伸

14、入板上皮钢筋下,防止楼板开裂。在外墙内边向内返100mm以内,预埋三根16圆钢,作为悬挑梁抗倾覆锚筋,同时作为限位钢筋的支撑点。为安全起见悬挑梁端部每隔3跨拉设619+1mm钢丝绳一根,钢丝绳直径14mm,大转角处全数拉结。钢丝绳的楼体预埋件采用16圆钢,拉设在上层框架柱或连梁上,且需要错开钢梁中心线布置,以避开脚手架立杆的阻挡,预埋件布置时偏移方向不能都朝向一面,需错开布置。当遇有剪力墙外墙阻碍钢梁搭设时,需在砼施工时预留钢梁穿墙洞口,洞口大小高宽:180140。(搭设方式详见附图) 抗倾覆钢筋示意图在阳台位置搭设悬挑梁时将锚固点设置于外墙上,考虑到阳台板的抗弯能力,所以将整个架体荷载改为主要依靠钢丝绳的拉力支撑。抗倾覆锚筋设于阳台悬挑板上。9 脚手架搭设时注意事项:(1)外径48mm与51mm的钢管严禁混合使用。(2)主节点处,固定横向水平杆(或纵向水平杆)、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。(3)各杆件端头伸出扣件盖板边缘的长度不应小于100mm。 (4)对接扣件的开口应朝向架子的内侧,螺栓朝上,直角扣件的开口不得朝下,以确保安全。 (5)不脚手架外侧遇有主低压电线时,而且外侧边缘距外是架空线路外侧边丝的安全距离小于规范规定时,应做专门外电防护方案,并严格执行。 (6)上架作业人员必须持证上岗,戴安全帽,系安全带
