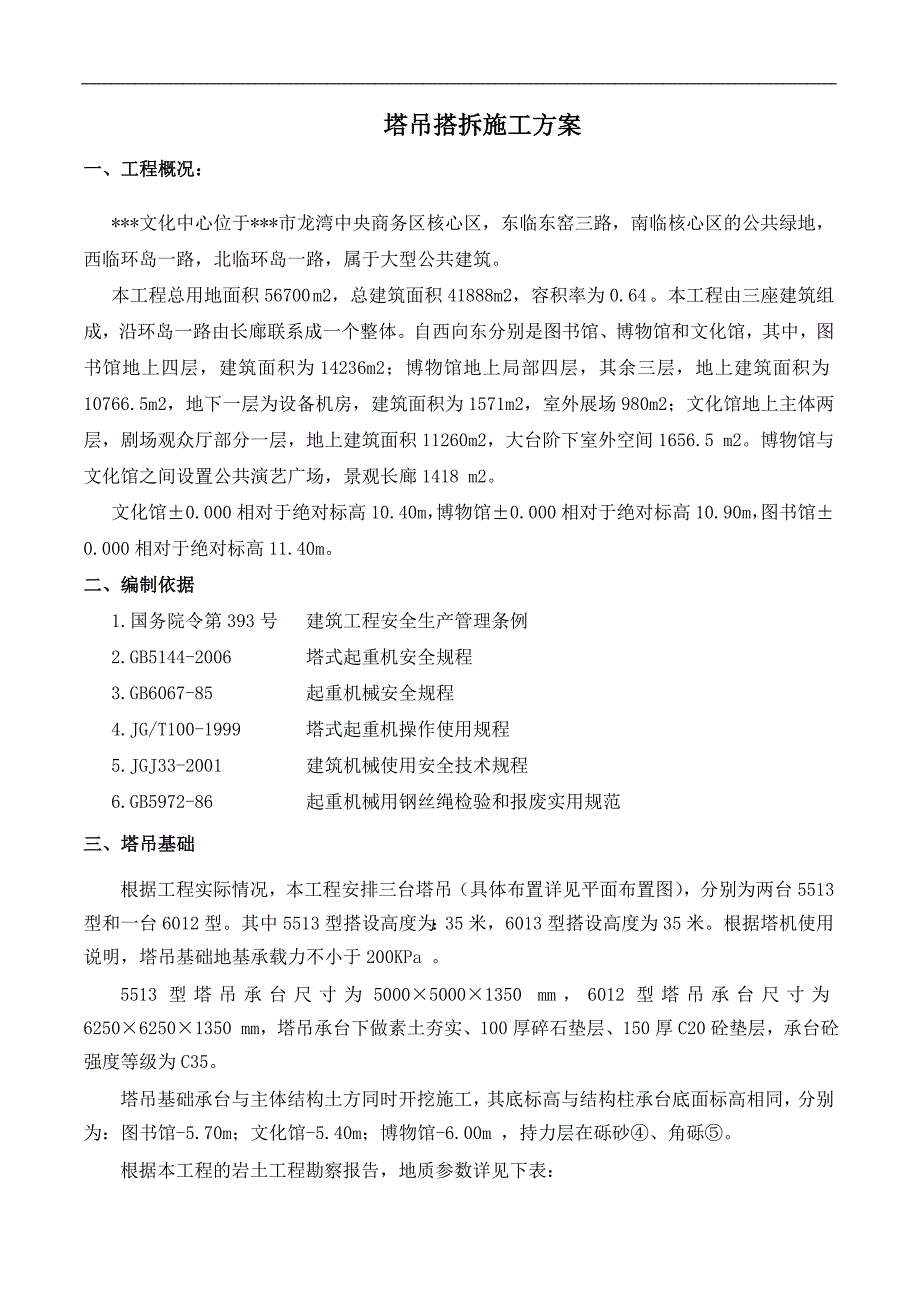

1、塔吊搭拆施工方案一、工程概况：*文化中心位于*市龙湾中央商务区核心区，东临东窑三路，南临核心区的公共绿地，西临环岛一路，北临环岛一路，属于大型公共建筑。本工程总用地面积56700 m2，总建筑面积41888m2，容积率为0.64 。本工程由三座建筑组成，沿环岛一路由长廊联系成一个整体。自西向东分别是图书馆、博物馆和文化馆，其中，图书馆地上四层，建筑面积为14236m2；博物馆地上局部四层，其余三层，地上建筑面积为10766.5 m2，地下一层为设备机房，建筑面积为1571m2，室外展场980 m2；文化馆地上主体两层，剧场观众厅部分一层，地上建筑面积11260m2，大台阶下室外空间1656.5
2、 m2。博物馆与文化馆之间设置公共演艺广场，景观长廊1418 m2。文化馆0.000相对于绝对标高10.40m，博物馆0.000相对于绝对标高10.90m，图书馆0.000相对于绝对标高11.40m。二、编制依据1.国务院令第393号 建筑工程安全生产管理条例2.GB5144-2006 塔式起重机安全规程3.GB6067-85 起重机械安全规程4.JG/T100-1999 塔式起重机操作使用规程5.JGJ33-2001 建筑机械使用安全技术规程6.GB5972-86 起重机械用钢丝绳检验和报废实用规范三、塔吊基础根据工程实际情况，本工程安排三台塔吊（具体布置详见平面布置图），分别为两台5513

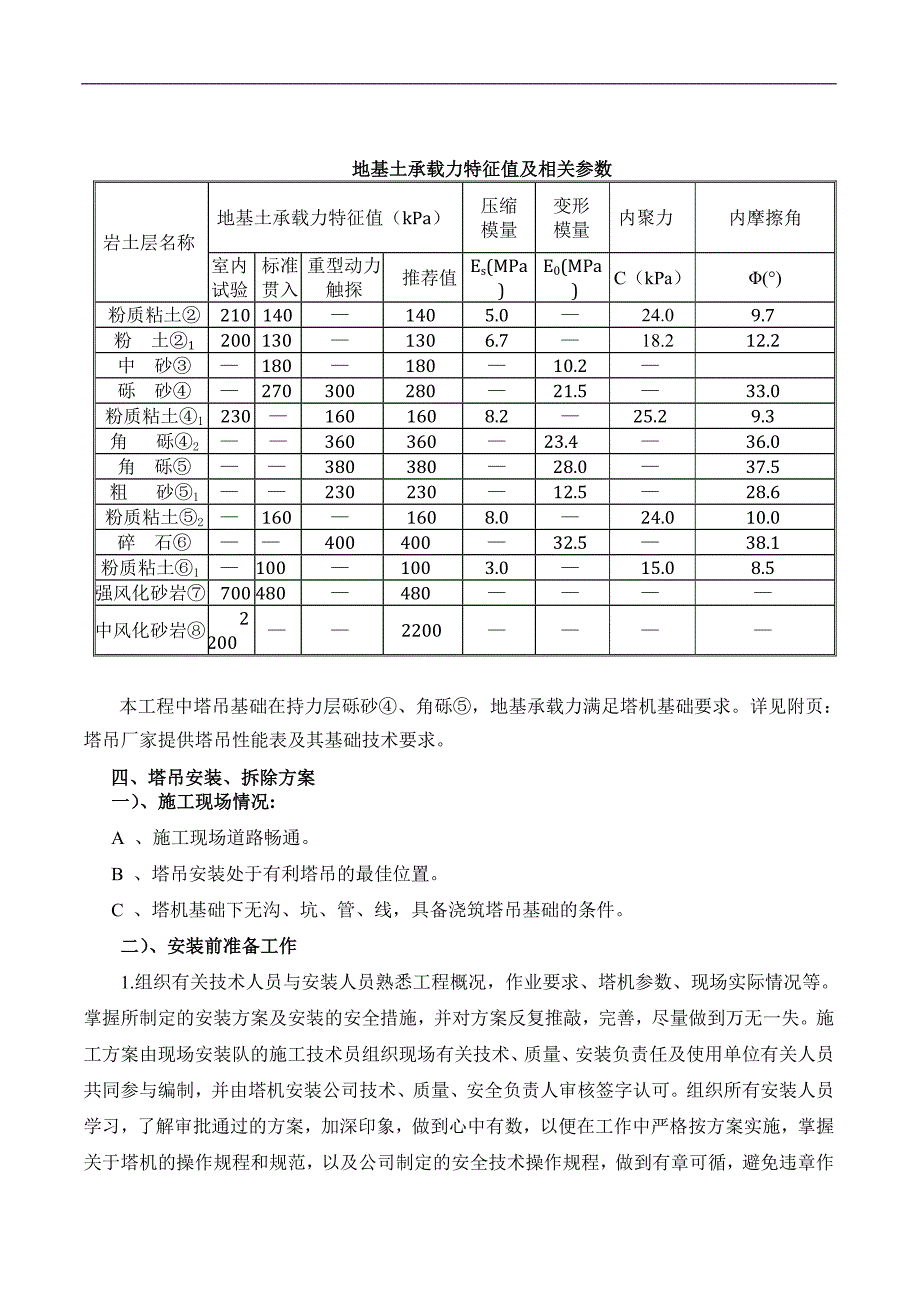

3、型和一台6012型。其中5513型搭设高度为：35米，6013型搭设高度为35米。根据塔机使用说明，塔吊基础地基承载力不小于200KPa 。5513型塔吊承台尺寸为500050001350 mm，6012型塔吊承台尺寸为625062501350 mm，塔吊承台下做素土夯实、100厚碎石垫层、150厚C20砼垫层，承台砼强度等级为C35。塔吊基础承台与主体结构土方同时开挖施工，其底标高与结构柱承台底面标高相同，分别为：图书馆-5.70m；文化馆-5.40m；博物馆-6.00m ，持力层在砾砂、角砾。 根据本工程的岩土工程勘察报告，地质参数详见下表：地基土承载力特征值及相关参数岩土层名称地基土承载
4、力特征值（kPa）压缩模量变形模量内聚力内摩擦角室内试验标准贯入重型动力触探推荐值Es(MPa)E0(MPa)C（kPa）()粉质粘土 2101401405.024.09.7粉 土12001301306.718.212.2中 砂18018010.2砾 砂27030028021.533.0粉质粘土12301601608.225.29.3角 砾236036023.436.0角 砾38038028.037.5粗 砂123023012.528.6粉质粘土21601608.024.010.0碎 石40040032.538.1粉质粘土11001003.015.08.5强风化砂岩700480480中风化砂岩
5、22002200本工程中塔吊基础在持力层砾砂、角砾，地基承载力满足塔机基础要求。详见附页：塔吊厂家提供塔吊性能表及其基础技术要求。四、塔吊安装、拆除方案一）、施工现场情况: A 、施工现场道路畅通。 B 、塔吊安装处于有利塔吊的最佳位置。 C 、塔机基础下无沟、坑、管、线，具备浇筑塔吊基础的条件。二）、安装前准备工作1.组织有关技术人员与安装人员熟悉工程概况，作业要求、塔机参数、现场实际情况等。掌握所制定的安装方案及安装的安全措施，并对方案反复推敲，完善，尽量做到万无一失。施工方案由现场安装队的施工技术员组织现场有关技术、质量、安装负责任及使用单位有关人员共同参与编制，并由塔机安装公司技术、质

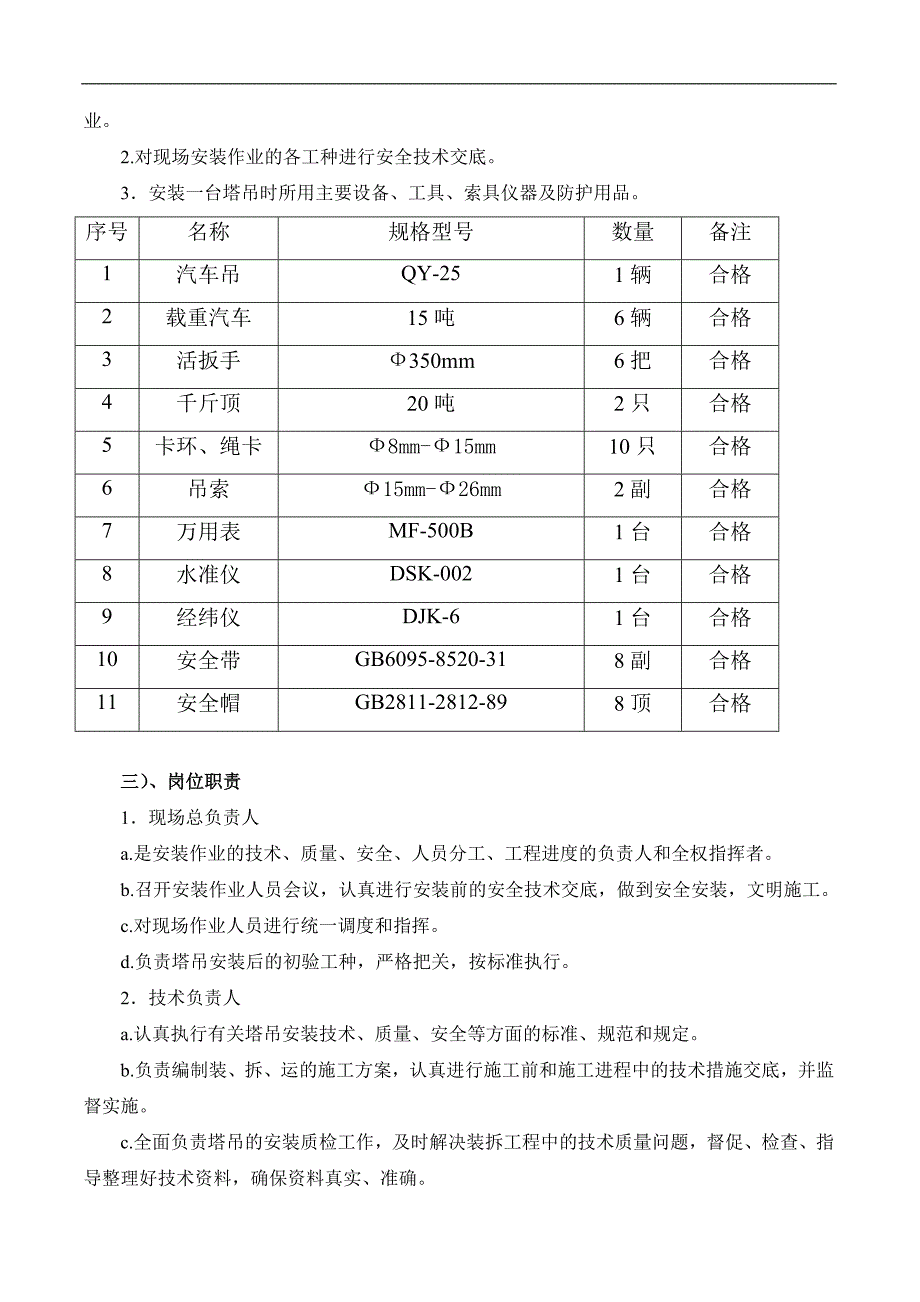

6、量、安全负责人审核签字认可。组织所有安装人员学习，了解审批通过的方案，加深印象，做到心中有数，以便在工作中严格按方案实施，掌握关于塔机的操作规程和规范，以及公司制定的安全技术操作规程，做到有章可循，避免违章作业。2.对现场安装作业的各工种进行安全技术交底。3安装一台塔吊时所用主要设备、工具、索具仪器及防护用品。序号名称规格型号数量备注1汽车吊QY-251辆合格2载重汽车15吨6辆合格3活扳手350mm6把合格4千斤顶20吨2只合格5卡环、绳卡8mm-15mm10只合格6吊索15mm-26mm2副合格7万用表MF-500B1台合格8水准仪DSK-0021台合格9经纬仪DJK-61台合格10安全带
7、GB6095-8520-318副合格11安全帽GB2811-2812-898顶合格三）、岗位职责1现场总负责人a.是安装作业的技术、质量、安全、人员分工、工程进度的负责人和全权指挥者。b.召开安装作业人员会议，认真进行安装前的安全技术交底，做到安全安装，文明施工。c.对现场作业人员进行统一调度和指挥。d.负责塔吊安装后的初验工种，严格把关，按标准执行。2技术负责人a.认真执行有关塔吊安装技术、质量、安全等方面的标准、规范和规定。b.负责编制装、拆、运的施工方案，认真进行施工前和施工进程中的技术措施交底，并监督实施。c.全面负责塔吊的安装质检工作，及时解决装拆工程中的技术质量问题，督促、检查、指
8、导整理好技术资料，确保资料真实、准确。d.具体负责安装前的检查、基础验收、安装过程中对各主要工序的质量检验和安装后的质检工作，并做好记录。负责对作业人员做好安装前的技术交底和安装过程中对关键工序的重复交底工作。3安全员a.具体负责安装过程中的安全工作。b.检查督促安全技术交底后落实的情况，监督施工现场的安全工作。c.督促全体人员按各种工种的操作规程和本方案的要求作业，严禁违章作业。4安装工a.在负责人的领导下，按照安装程序，具体完成本次安装的任务。b.配合好电工装好所有限位、保险装置。c.协助负责人进行塔吊的自检、测试、调试工作。四）、安装程序1.将塔吊基础中的四只预埋件上面用水准仪测平。2.
9、安装基础节、预埋件与基础节之间用12只36的高强螺栓连接。3.按上述2的方法，连续安装两个标准节。4.在地面上将爬升架拼成整体，并装好液压系统，然后将爬升架吊起，套在标准节外面。5.在地面上先将上下支座以及回转机构、回转承台等装为一体，然后将这一套部件安装在塔身节上，用16个24和8个36的高强度螺栓将下支座与爬升架和塔身节相连。6.在地面上将塔帽和回转塔身装好，并将平衡拉杆的第一节与塔顶用销轴连接好，然后吊起，用回转销子连接。7.在地面上拼装好平衡臂，并将卷扬机构、配电箱等装好在平衡臂上，接好各部分所需电线，然后在平衡臂吊起与回转塔身用销轴固接完毕后，在提升平衡臂成一角度，至平衡臂拉杆的安装
10、位置，安装好平衡臂拉杆后，在将吊车卸臂。8.吊起平衡重一块，放在平衡臂的最后部。9.在地面上，先将司机室的各电气设备检查好以后，将司机室吊起至上支座的上面，然后用销轴将司机室与上支座连接好。10.安装起重臂与起重臂拉杆用相应销轴把吊臂按顺序装配在一起，在第一节和第二节吊臂连接好后，安上小车和吊兰，并把小车和吊兰固定在吊臂的根部，把吊臂搁置在0.3米高左右的支架上，装上小车牵引机构，所有销轴都要装上开口销，并将开口销打开。11.吊装平衡臂根据所用臂架的长度，按规定安装平衡臂。12.穿绕起升钢丝绳，将起升钢丝绳经塔顶导向滑轮后，绕过在回转塔身上的重量限制器滑轮，在引向上小车滑轮与吊钩穿绕，最后将绳
11、端固定在臂头上。13.把小车开至最根部，转动小车上带有棘轮的小储绳卷筒，把牵引绳尽量拉紧。14.调整各部位限位及报警装置。五）、顶升加节程序1.将起重臂旋转至引入塔身标准节的方向。2.调整好爬升导轮与塔身之间的间隙，一般以2-3mm为宜。放松电缆长度略大于总的爬升高度。3.在地面先将四个引进滚轮固定在塔身标准节的四个角上，然后吊起标准节并安放在外伸框架上。4.调整小车位置，使得塔吊的上部重心落在顶压油箱梁的位置上，实际操作中观察到爬升架上四周16个导轮基本上与塔身标准节主弦杆脱开时即为理想位置。然后将爬升架与支座用销子连接好，最后卸下塔身与下支座的8个M30的连接螺栓。5.将顶升横梁顶在塔身的
12、踏步耳板上，开动液压系统使活塞杆全部伸出，稍缩活塞杆，使爬爪搁在塔身的踏步耳板上，然后油箱全部缩回，重新使顶升横梁顶在塔身的踏步耳板上，在次全部伸出油箱，此时塔身上方恰好能有装入一个标准节的空间，利用引进滚轮在外伸框架上的滚动，把标准节引致塔身的正上方，对准标准节的螺栓连接孔，缩回油缸至上下标准节接触时，用8个M30高强度螺栓将上下标准节按一定的预紧力连接可靠，卸下引进滚轮，调整油缸的伸缩长度，将下支座与塔身连接牢固，即完成一个标准节的加节工作。重复以上步骤以实现继续顶升加节工作。六）塔吊拆除本工程中3台塔吊均采用塔吊自降标准节后由汽车吊直接拆除塔吊起重臂、平衡臂、配重等，具体拆除如下：塔吊自
13、降标准节至拆除高度-拆除配重-拆除起重臂-拆除平衡臂-拆除其余配重-拆除塔头-拆除驾驶室节-拆除回转支承-拆除顶升套架、剩余标准节。a. 塔吊的起重臂应保持在顶升套架的加节口方向上；回转机构必须处于有效控制状态，移动小车，观察四脚滚动间隙是否均匀，将塔吊配平。b. 顶起塔机，当回转支承支脚离开标准节连接的的鱼尾板2cm 左右立即停止顶升，并将引进小车上的固定件锁闭在应拆卸的标准节上，使引进小车就位。c. 将待拆卸标准节与其下方标准节的轴销拆掉，并拆下扶梯。d. 继续向上顶升，直至标准节与鱼尾板脱开。将止动靴支撑在塔身顶升耳座上。e. 将引进小车向外移至导轨上，将标准节推出套架。f . 将扶梯上
