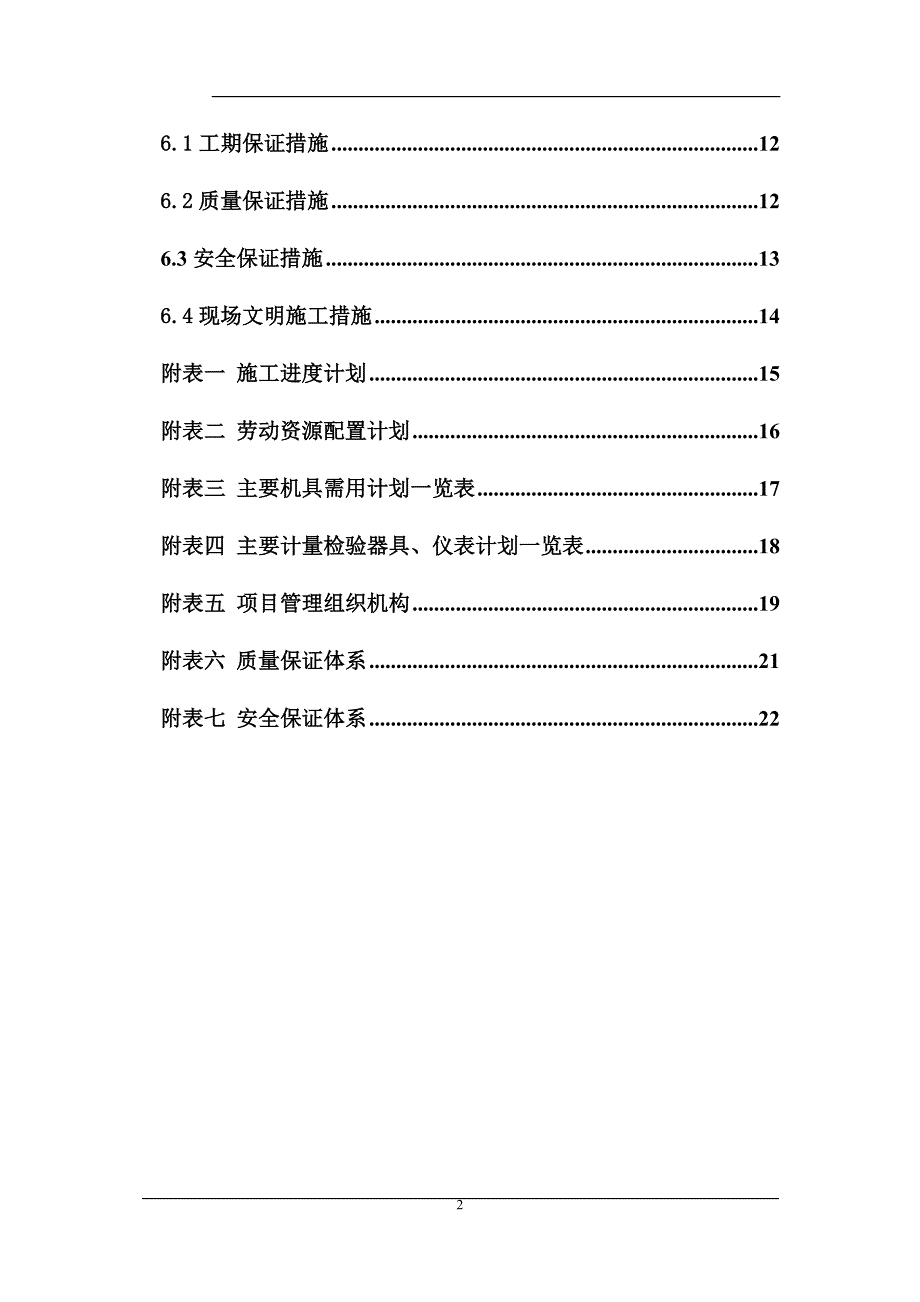

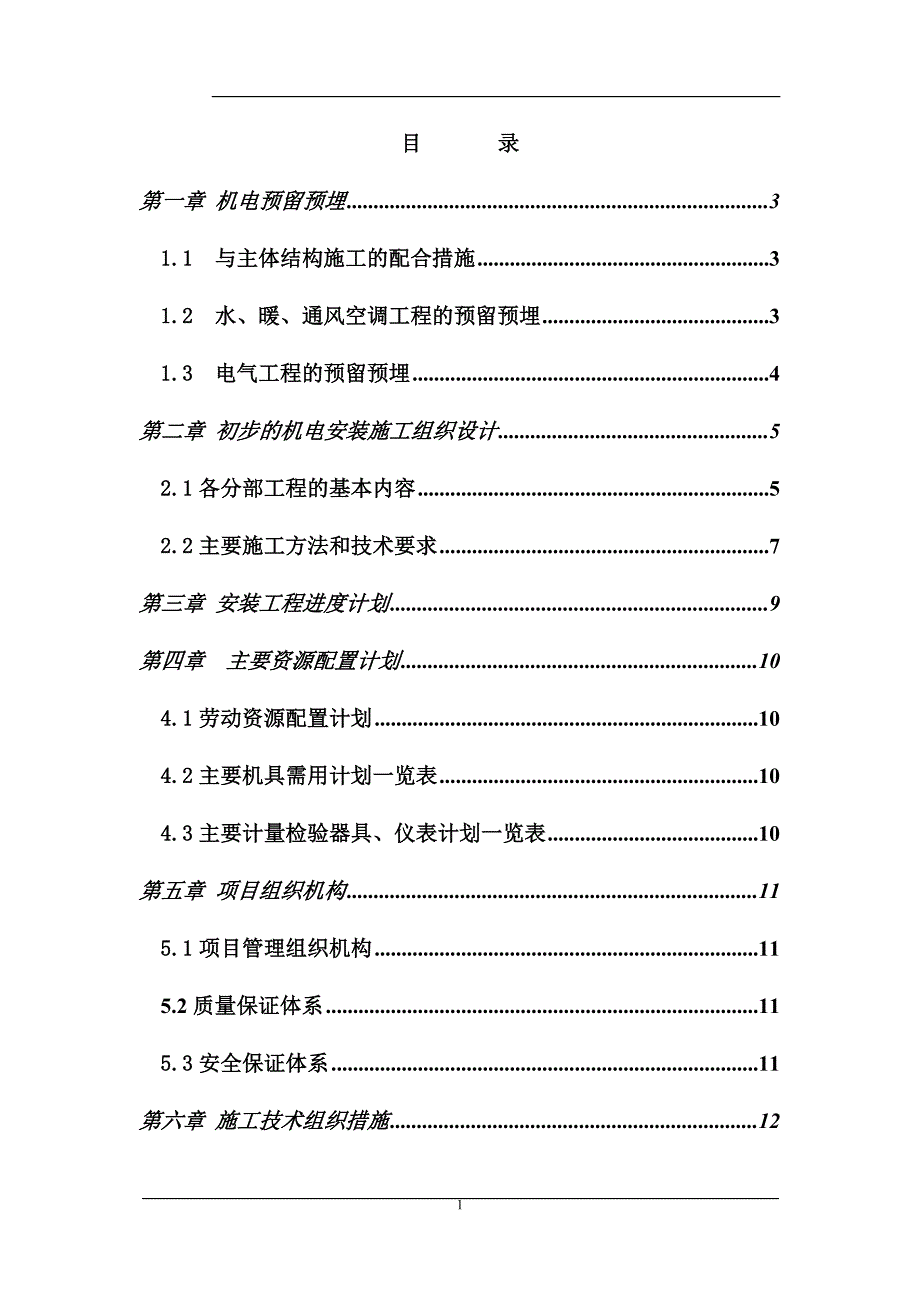

1、 目 录第一章 机电预留预埋31.1 与主体结构施工的配合措施31.2 水、暖、通风空调工程的预留预埋31.3 电气工程的预留预埋4第二章 初步的机电安装施工组织设计52.1各分部工程的基本内容52.2主要施工方法和技术要求7第三章 安装工程进度计划9第四章 主要资源配置计划104.1劳动资源配置计划104.2主要机具需用计划一览表104.3主要计量检验器具、仪表计划一览表10第五章 项目组织机构115.1项目管理组织机构115.2质量保证体系115.3安全保证体系11第六章 施工技术组织措施126.1工期保证措施126.2质量保证措施126.3安全保证措施136.4现场文明施工措施14附表一

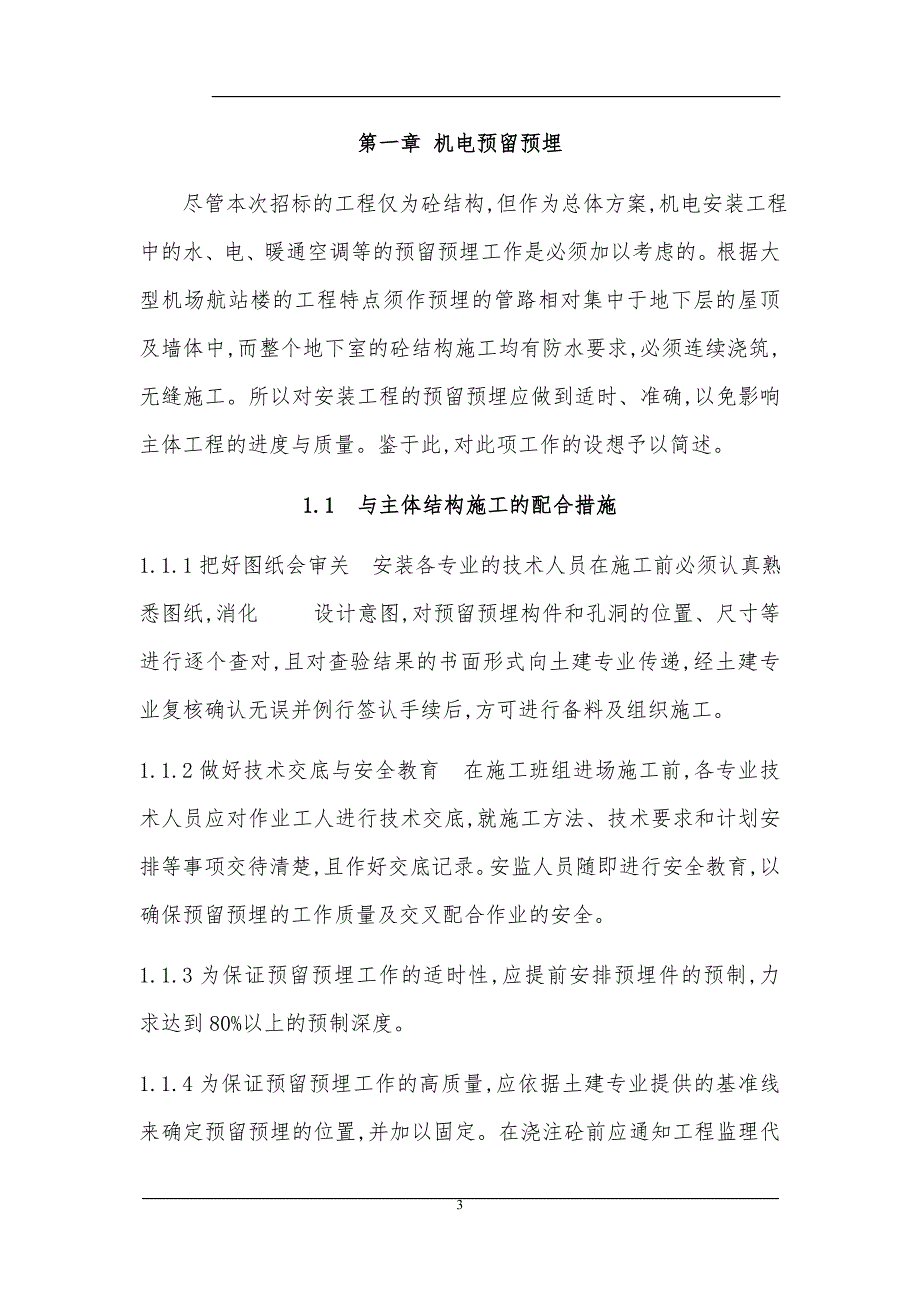

2、 施工进度计划15附表二 劳动资源配置计划16附表三 主要机具需用计划一览表17附表四 主要计量检验器具、仪表计划一览表18附表五 项目管理组织机构19附表六 质量保证体系21附表七 安全保证体系2232 第一章 机电预留预埋 尽管本次招标的工程仅为砼结构,但作为总体方案,机电安装工程中的水、电、暖通空调等的预留预埋工作是必须加以考虑的。根据大型机场航站楼的工程特点须作预埋的管路相对集中于地下层的屋顶及墙体中,而整个地下室的砼结构施工均有防水要求,必须连续浇筑,无缝施工。所以对安装工程的预留预埋应做到适时、准确,以免影响主体工程的进度与质量。鉴于此,对此项工作的设想予以简述。1.1 与主体结构
3、施工的配合措施1.1.1把好图纸会审关 安装各专业的技术人员在施工前必须认真熟悉图纸,消化 设计意图,对预留预埋构件和孔洞的位置、尺寸等进行逐个查对,且对查验结果的书面形式向土建专业传递,经土建专业复核确认无误并例行签认手续后,方可进行备料及组织施工。1.1.2做好技术交底与安全教育 在施工班组进场施工前,各专业技术人员应对作业工人进行技术交底,就施工方法、技术要求和计划安排等事项交待清楚,且作好交底记录。安监人员随即进行安全教育,以确保预留预埋的工作质量及交叉配合作业的安全。1.1.3为保证预留预埋工作的适时性,应提前安排预埋件的预制,力求达到80%以上的预制深度。1.1.4为保证预留预埋工
4、作的高质量,应依据土建专业提供的基准线来确定预留预埋的位置,并加以固定。在浇注砼前应通知工程监理代表到现场核验,向土建专业办理工序移交手续,在浇注砼时还应派专人在现场监视,以防预埋件的被损坏或移位。1.1.5在土建拆模后,及时检查预埋件被浇注后的情况,一旦发现问题就应及时采取可行的补救措施,以免日后发生大量剔凿或需截断钢筋的现象。1.2 水、暖、通风空调工程的预留预埋1.2.1埋设于墙体内的套管,其两端应与墙面平齐,不宜凸出或凹入。1.2.2埋设在楼板内的套管,其顶部应高出地面20mm,底部应与楼板底面相平齐,穿过洗手间等通常较潮湿的房间的套管,应以麻丝加沥青填塞环缝,以防水的渗滴、漏流。1.
5、2.3所有预留预埋的位置应正确,固定应牢靠,墙洞密封环缝均匀,切忌将套管当作支架使用。1.2.4套管应采用比管经大二档的钢管。1.2.5预留预埋管周围的混凝土必须捣实,未达到规定的养护期限不得拆除管外模板,以免预埋管产生移动,若有的预埋管砌于墙内,则其周围应用水泥砂浆填满捣实。1.2.6预埋的地脚螺栓,除确保位置准确外,还应对外露的螺纹作好保护。1.2.7散热器支(吊)、托架安装位置正确,埋设应平整牢固,与散热设备接触应紧密。1.3 电气工程的预留预埋1.3.1布线管及接线盒等的预埋必须根据设计指定执行的施工规范和施工图纸,且应与土建专业密切配合进行施工,要求定位准确。布线管穿墙穿楼板要预埋套
6、管,并做相应的防水处理。布线管内应无铁屑及毛刺,切口处应平整、光滑,弯曲处不应有折皱、凹陷或裂缝,弯曲程度不应大于管外径的10%,弯曲半径不应小于所穿入电缆的最小弯曲半径,连接处要有可靠接地,用跨接线连通。如管路中需增设接线盒或拉线盒,其与布线管间的连接宜采用锁紧螺母或护圈帽固定,并对盒和管口作特殊处理,以防水泥砂浆或杂物对管路造成堵塞。1.3.2防雷接地工程的预埋 对接地体和接地母线的预埋,必须严格按照施工规范及设计图纸的要求进行。建筑物主筋要通过可靠连接形成可靠电气通路,系统重要部位应作相应的防腐处理。接地母线与接地体的焊接应采用搭接焊,其搭接焊长度及焊接面应按规范规定执行,接地电阻应符合
7、设计要求。1.3.3电气设备的基础型钢预埋应牢固,其顶部平面宜高出地坪面10mm,安装的允许偏差应执行施工及验收规范,预埋件及预留孔洞应符合设计要求。 第二章 初步的机电安装施工组织设计2.1各分部工程的基本内容 本航站楼工程包括：通风空调工程(包括制冷系统,空调系统)、管道安装工程(包括生活给水、生活污水及雨水、室外排水和消防水系统)、电气安装程(包括变电所电源、电力及自动控制、照明、防雷保护等)和采暖工程。2.1.1制冷系统 本工程在地下层供冷、供热站内设四台YTK3C3Z-35CPH电动离心冷水机组,总装机容量为8790KW,冷水机组夏季向航站楼空调机组提供7/12C冷冻水。2.1.2供
8、热及采暖系统. 本航站楼冬季供热采用散热器与空调机组相结合方式。在供热站内设有两套板式换热器,一套供冬季空调和地板辐射采暖用热水,由两台SWEP-GX-60板式换热器提供,散热器采用Zehnder-3060柱形散热器,散热器沿外墙内侧布置,高温水由机场锅炉房提供,在经常出入或长期敞开的大门设有送风空气幕。2.1.3空调水系统 空调水系统采用复式泵循环,与离心式冷水机组(板式换热器)相对应,设置一次泵,冷冻水一次泵(热水一次泵)与冷水机组(板式换热器)、一次分水器和回水器形成一次水系统,一次泵与冷水机组(板式换热器)采用流量盈亏进行台数控制。 二次水系统采用变频泵,按照航站楼使用功能及作用半径,
9、分为三个环路,环路一供地下层1-4号空调机房,环路二供一层5-6号空调机及联廊风机盘管,环路三供老航站楼。水系统为闭式循环,采用双管制,冬夏季切换使用,由机房转换控制。2.1.4采暖水系统 采暖水总体分为空气幕和采暖两部分,每个系统各分为两个环路,系统一分 为供航站楼北部空气幕和南部空气幕两个环路,系统二分为供北部和南部采暖两个环路。2.1.5空调及通风系统本航站楼采用全新风及全空气两种空调方式,其流程如下:a. 预热(冷)的新风-空气处理机组-离港大厅-到港大厅-换热-排风 候机大厅风机夹层通道-换热-排风 地下层机房换热-排风 b 新风-空气处理机组- 办公用房-排风 回 风 卫生间通风系
10、统 靠外墙的卫生间在吊顶内设小型轴流排风扇,与建筑配合在外墙设制风口,不靠外墙的卫生间均单设排气扇,集中排出室外,厨房排烟排风,拟采用土建风道至室外风塔处,单独排出。 在大厅最高处设电动排烟窗,并配8台排烟风机, 夹层中超过100m2的房间设置排烟风机,一层两翼办公区内走道内设置4台排烟风机,地下层机房内设置6台排烟风机,同时设6台排烟补风机。2.1.6生活、生产给水系统 给水系统为室外给水管网直接供给,卫生间采用电热水器及热水管道供应系统。2.1.7生活污水及雨水系统 地面以上污水以重力流方式排入场内室外污水管网,地下室设备排水有污水提升泵提升后排入场内室外污水管网。 雨水排水采用内排水系统
11、。 厨房排水经室外隔油池集中处理后,排入场内室外污水管网。 卫生间排水直接进室外污水管网排至场内污水处理厂进行处理,或经室外化粪池集中处理后排入场内室外污水管网。2.1.8防雷接地及保护接地2.1.8.1 防雷接地 本工程在建筑物最高处安置进口避闪器,基础主筋作为接地体,利用沿整个建筑物周围的每根柱子的主筋上下焊通或钢柱的两根钢管焊通作为引下线,并在室外地坪下一半处焊出一根镀锌扁钢与接地母线连接, 在标高+0.00地面和标高7.00板面垫层中,用-404镀锌扁钢把所有钢柱全部焊接连通,并与避雷引下线或接地母线可靠焊接。2.1.8.2保护接地 变、配电系统保护接地采用TN-S系统,所有设备外壳及
12、外露可导电金属部分均需与PE线做可靠连接。2.1.9配管 本工程布线管分明敷、暗敷,明敷管主要集中在建筑物吊顶内,利用支架敷至用电设备,暗敷主要集中在地下室及二层照明配线,和土建做好预埋配合工作。2.1.10电缆桥架的安装 由变电站至一层配电点及设备用电点采用电缆桥架敷设于一层吊顶内,至二层配电点沿一层吊顶内桥架及配电间内电缆竖井至二层配电间，配电间至一层、二层各用电点线路敷设亦采用电缆桥架。2.1.11电缆及导线的敷设 本工程电缆及导线分别采用聚氯乙烯绝缘阻燃及聚氯乙烯缘耐火两种。 电缆大部分敷设于吊顶中的桥架内，局部穿管敷设至各用电点。 导线敷设 一层、夹层沿桥架敷设于吊顶层内,二层由相应
13、配电间穿管敷设至屋顶灯具,地下层穿管敷设于墙面或屋顶内。2.1.12电器照明器具及变、配电箱(柜)的安装2.1.12.1 电器照明器具 主要以荧光灯照明为主,特殊场所如地下室等采用金属卤化灯,酒吧、VIP、餐厅等采用白炽灯光源，要求灯具美观大方，与建筑物及道桥形成完美一体。2.1.12.2 变、配电箱(柜) 本航站楼用电为一级负荷,共设三个变、配电站、六台变压器,引入六路10KV电源作为正常供电,每两路电源互为备用,为减少供电半径,共设三间10KV/0.4KV变电间一座,在变电站内设一台120KVA的不间断电源(UPS),承担那些不允许短时中断供电负荷的供电。在地下室3#变电站装设一台自备柴油
14、发电机组,如一座变电站两路电源均失电,则由(ATS)柴油发电自动投切柜自动启动发电机组,10秒内恢复供电。2.1.13电气系统调试 待安装工程结束后,由专门人员及专业技术队伍进行系统调试及试运行,合格后方可交工。2.2主要施工方法和技术要求 本机电安装工程应编制如下专题施工方案指导施工2.2.1管道安装施工方案2.2.2通风与空调安装施工方案2.2.3电气安装施工方案. 以上各方案,待提供各专业施工图纸后详细编制。第三章 安装工程进度计划 根据本工程机电安装工程初步设计,为确保如期完成施工任务,同时考虑总体进度安排计划,现简略编制机电安装工程施工进度计划。 第四章 主要资源配置计划4.1劳动资源配置计划 4.2主要机具需用计划一览表 4.3主要计量检验器具、仪表计划一览表 第五章 项目组织机构5.1项目管理组织机构5.25.3安全保证体系 第六章 施工技术组织措施6.1工期保证措施 为保证该工程按期完成,特制定以下保证措施6.1.1强化项目管理,推行项目法施工,实行项目经理负责制,项目经理对施工全过程负责,统一组织,确保
