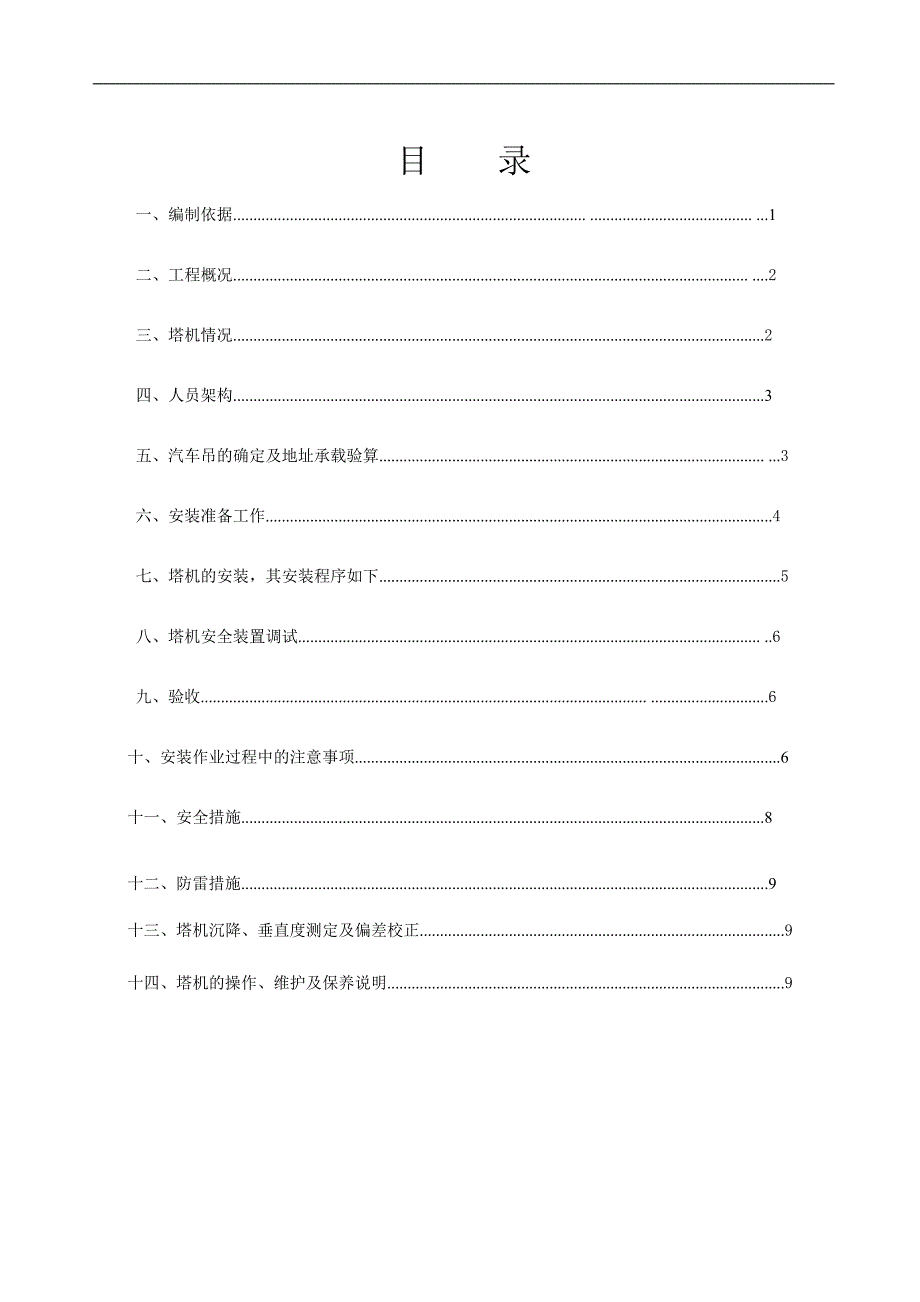

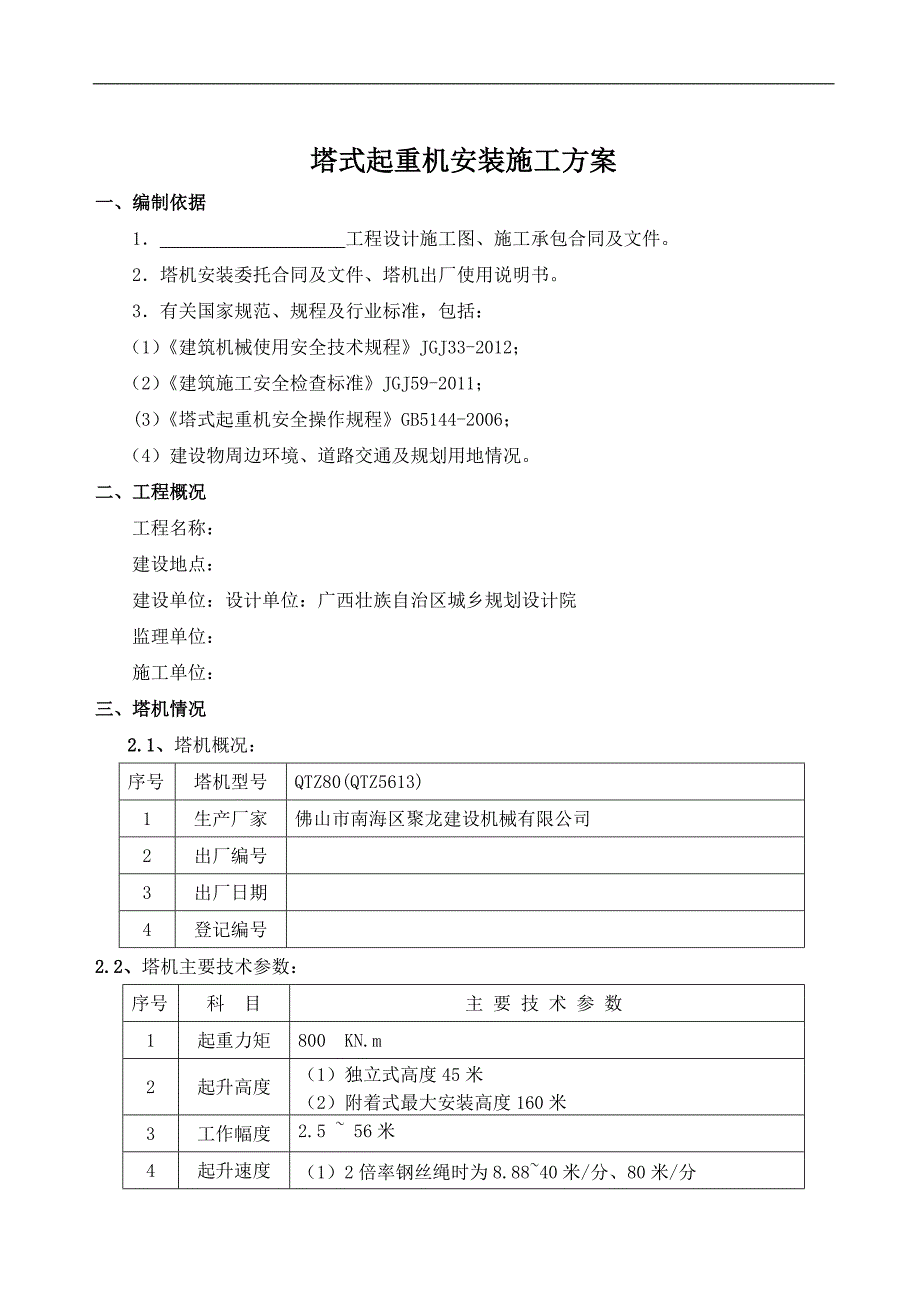

1、目 录 一、编制依据. . .1 二、工程概况. .2 三、塔机情况.2 四、人员架构.3 五、汽车吊的确定及地址承载验算. .3 六、安装准备工作.4 七、塔机的安装，其安装程序如下.5 八、塔机安全装置调试. .6 九、验收. .6 十、安装作业过程中的注意事项.6 十一、安全措施.8 十二、防雷措施.9 十三、塔机沉降、垂直度测定及偏差校正.9 十四、塔机的操作、维护及保养说明.9塔式起重机安装施工方案一、编制依据1 工程设计施工图、施工承包合同及文件。2 塔机安装委托合同及文件、塔机出厂使用说明书。3 有关国家规范、规程及行业标准，包括： （1）建筑机械使用安全技术规程JGJ33-20
2、12； （2）建筑施工安全检查标准JGJ59-2011； (3）塔式起重机安全操作规程GB5144-2006； （4）建设物周边环境、道路交通及规划用地情况。二、 工程概况工程名称：建设地点：建设单位：设计单位：广西壮族自治区城乡规划设计院监理单位：施工单位：三、塔机情况2.1、塔机概况：序号塔机型号QTZ80(QTZ5613)1生产厂家佛山市南海区聚龙建设机械有限公司2出厂编号3出厂日期4登记编号2.2、塔机主要技术参数：序号科 目主 要 技 术 参 数1起重力矩800 KN.m2起升高度（1）独立式高度45米（2）附着式最大安装高度160米3工作幅度2.5 56米4起升速度（1）2倍率钢丝

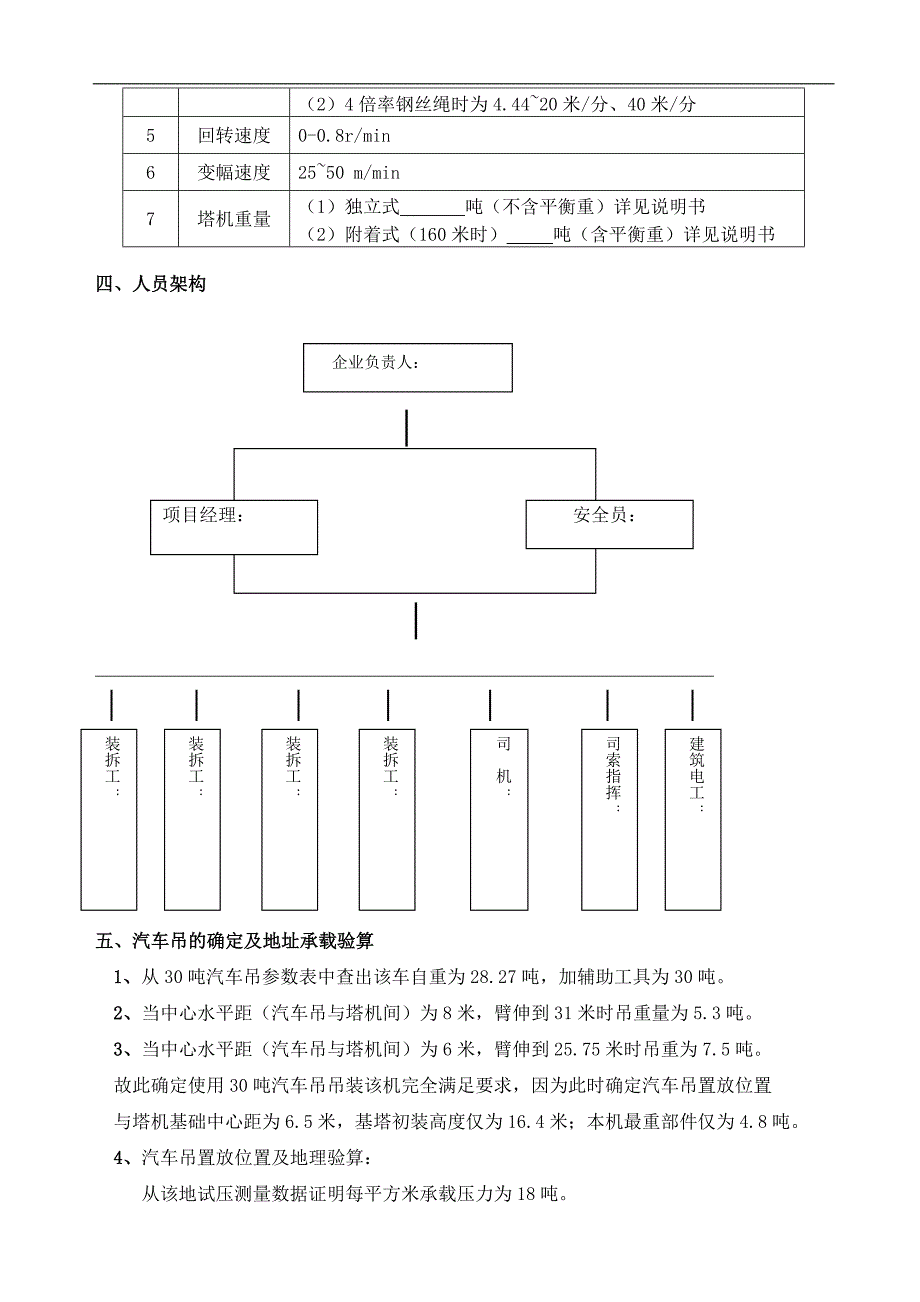

3、绳时为8.8840米/分、80米/分（2）4倍率钢丝绳时为4.4420米/分、40米/分5回转速度0-0.8r/min6变幅速度2550 m/min7塔机重量（1）独立式 吨（不含平衡重）详见说明书（2）附着式（160米时） 吨（含平衡重）详见说明书四、人员架构 企业负责人： 安全员：项目经理： 装拆工司 机司索指挥建筑电工装拆工装拆工装拆工 五、汽车吊的确定及地址承载验算1、从30吨汽车吊参数表中查出该车自重为28.27吨，加辅助工具为30吨。 2、当中心水平距（汽车吊与塔机间）为8米，臂伸到31米时吊重量为5.3吨。 3、当中心水平距（汽车吊与塔机间）为6米，臂伸到25.75米时吊重为7.
4、5吨。故此确定使用30吨汽车吊吊装该机完全满足要求，因为此时确定汽车吊置放位置与塔机基础中心距为6.5米，基塔初装高度仅为16.4米；本机最重部件仅为4.8吨。 4、汽车吊置放位置及地理验算： 从该地试压测量数据证明每平方米承载压力为18吨。 验算： 已知地质承载力为18T/； 汽车吊自重为30T； 塔机部件最大重量为4.8T； 25T汽车吊在工作时为4块1的专用液压支腿触地。 计算： 此地承载力为：4118T72T 汽车吊在最大工作量时所需此地承载力为； 30T+4.8T=34.8T 72T34.8T 此地完全满足工作需要，无需其它辅助措施。六、安装准备工作1、检查基础表面平整度、地脚螺栓情
5、况及砼强度是否达标；2、对需安装的整机及各部件进行全面检查，特别是液压系统、金属结构、机构等；3、配置大于或者等于30T汽车吊1台，以及各类吊具、吊索；4、安装所需机具工具材料表名称规格数量单位汽车吊25T1台手拉葫芦2吨1个手拉葫芦1吨2个白棕绳2080米气割机具1套榔头16磅2个榔头6磅2个卡环245只卡环208只套筒扳手322把钢丝绳L=8m, =21.5mm2条钢丝绳L=4m, =21.5mm4条5、人员配备及职责（1）总负责一名： 负责全面的安全管理及现场协调工作； （2）技术负责人一名： 负责安装前进行安全技术交底，及安装过过程监管。（3）安装负责人一名： 具体组织作业人员安装工艺
6、、说明书要求进行作业，并注意过程检查、协调指挥； （4）现场指挥一名： 在安装负责人的安排下负责全面的指挥工作，所有施工人员必须听从其正确指挥； （5）装拆工三名， 负责塔式起重机组件安装，机械结构调整； （6）专业电工一名： 负责塔式起重机电气部分的安装； （7）司机一名： 负责操作塔式起重机，一定是专业人员，且具有特种人员操作证。6、保证现场道路的畅通及地基坚实；7、将塔机周围10米范围内的所有的砌筑材料、装饰材料及垃圾全部清理干净；在塔式起重机基础周围，按下图所示，清理出场地，要求平整、无障碍物。 14米 5 米 56米 塔 机基 础8、塔机安装时，塔身四周10米处应设置安全警界线，设专
7、人看护，不得有闲杂人员入内；9、塔机安装队（具备安装资格认可证）进场前，必须编制并经施工方、监理方审核通过的专项安装施工方案10、安装主要人员职责分工明确，安装前，由施工方向安装人员进行现场技术交底；七、塔机的安装，其安装程序如下1、将底架放置于混凝土基础上，用螺栓将底架与底座固定好，测量标准节的水平度，其误差应在1.0MM内，待混凝土凝固，达到安装标准时，再进行安装。2、安装基础节、标准节、套架将基础节吊装到底架上，用高强螺栓将底架与基础节 连接，再吊装标准节，（标准节上有踏步的一方应与准备安装平衡臂的方向一致，）标准节螺栓连接好后再吊装套架，使套架上的爬爪放在标准节的踏步上，在调整好8个爬升导轮与标准节的间隙（间隙为23MM）。注意套架开口方向要与建筑物平行。注：可将液压顶升泵站放在靠近顶升油缸的套架平台上。3、安装回转支承总成：下转台、回转支承、上转台、平台用螺栓连为整体，将该组件吊装在套架上，对正下转台上四根主弦杆与标准节上的止口，用销轴与套架连接起来，用4件标准节螺栓将下转台与标准节连接。注：可先在平整的地面上将回转支承总成与套架用销轴连接好后，再将它们一起吊装到标准节上。4、安装旋转塔身总成：吊起旋转塔身，安装时注意安装平衡臂和吊臂用支耳的方向，用专用螺栓和螺母、弹簧垫将旋转塔身与上转台紧固。调整8个爬升导轮与塔身
