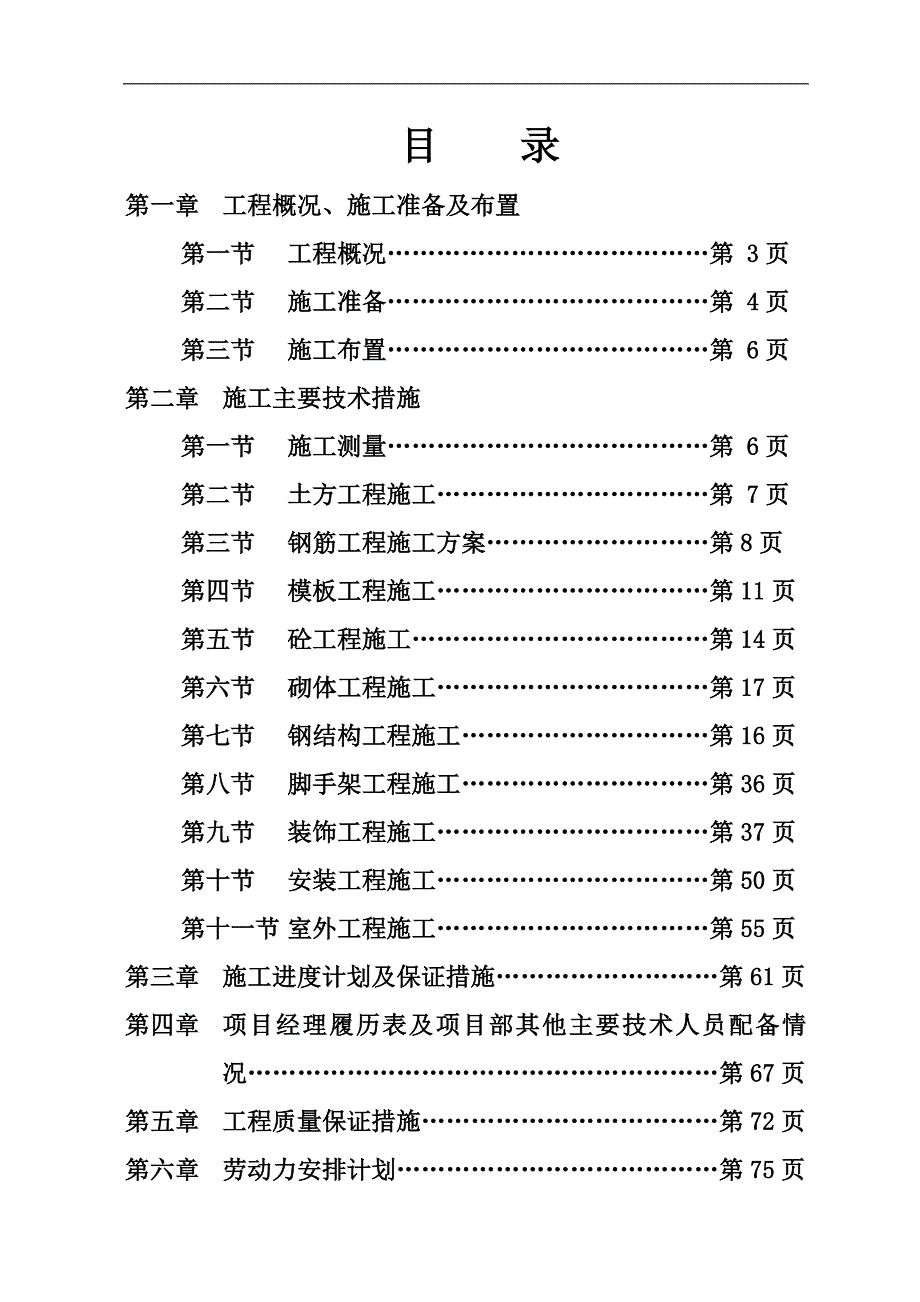

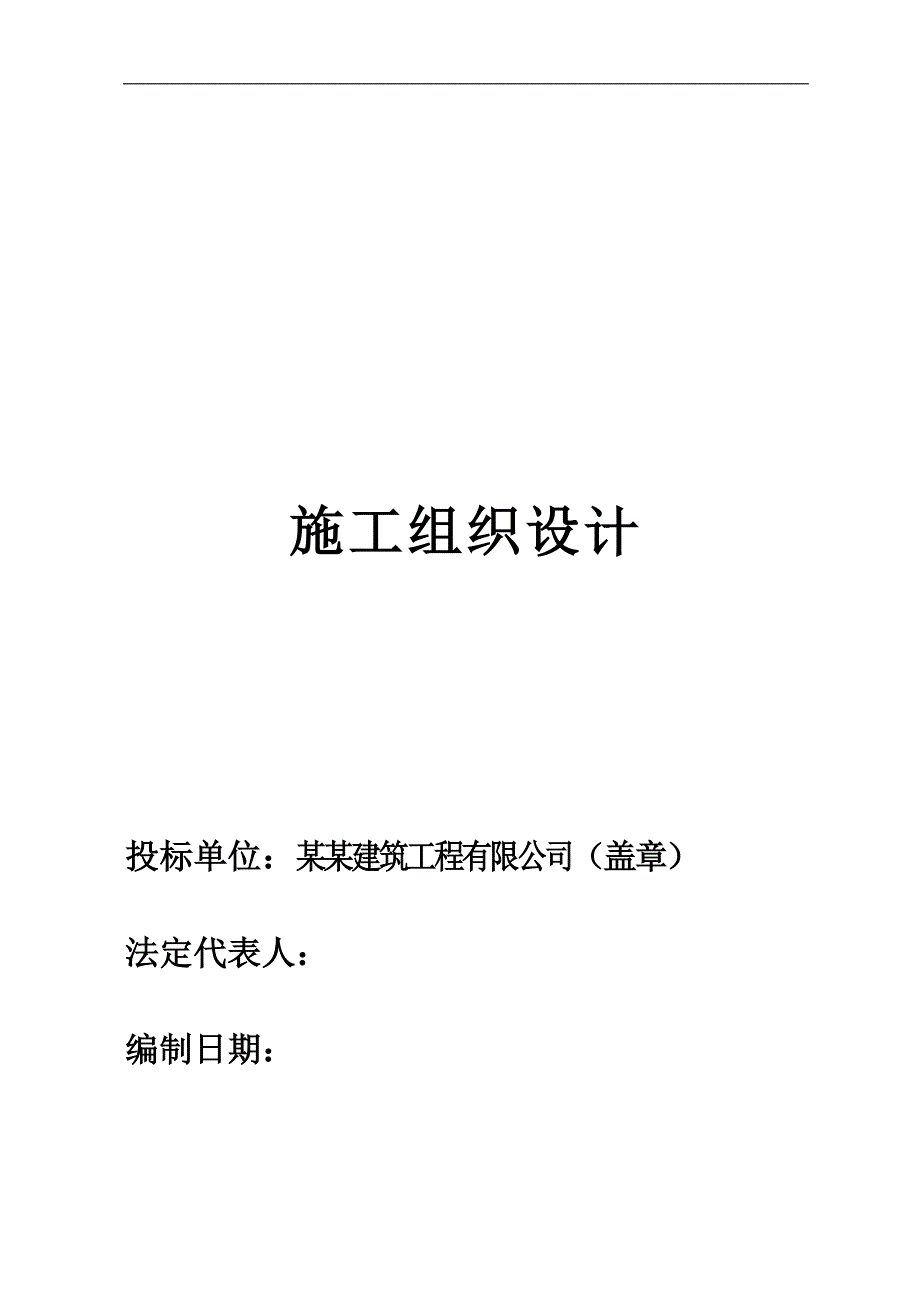

1、 施工组织设计投标单位：某某建筑工程有限公司（盖章）法定代表人： 编制日期：目 录第一章 工程概况、施工准备及布置 第一节 工程概况第 3页第二节 施工准备第 4页第三节 施工布置第 6页第二章 施工主要技术措施 第一节 施工测量第 6页第二节 土方工程施工第 7页 第三节 钢筋工程施工方案第8页第四节 模板工程施工第11页第五节 砼工程施工第14页第六节 砌体工程施工第17页第七节 钢结构工程施工第16页第八节 脚手架工程施工第36页第九节 装饰工程施工第37页第十节 安装工程施工第50页第十一节 室外工程施工第55页第三章 施工进度计划及保证措施第61页第四章 项目经理履历表及项目部其他主

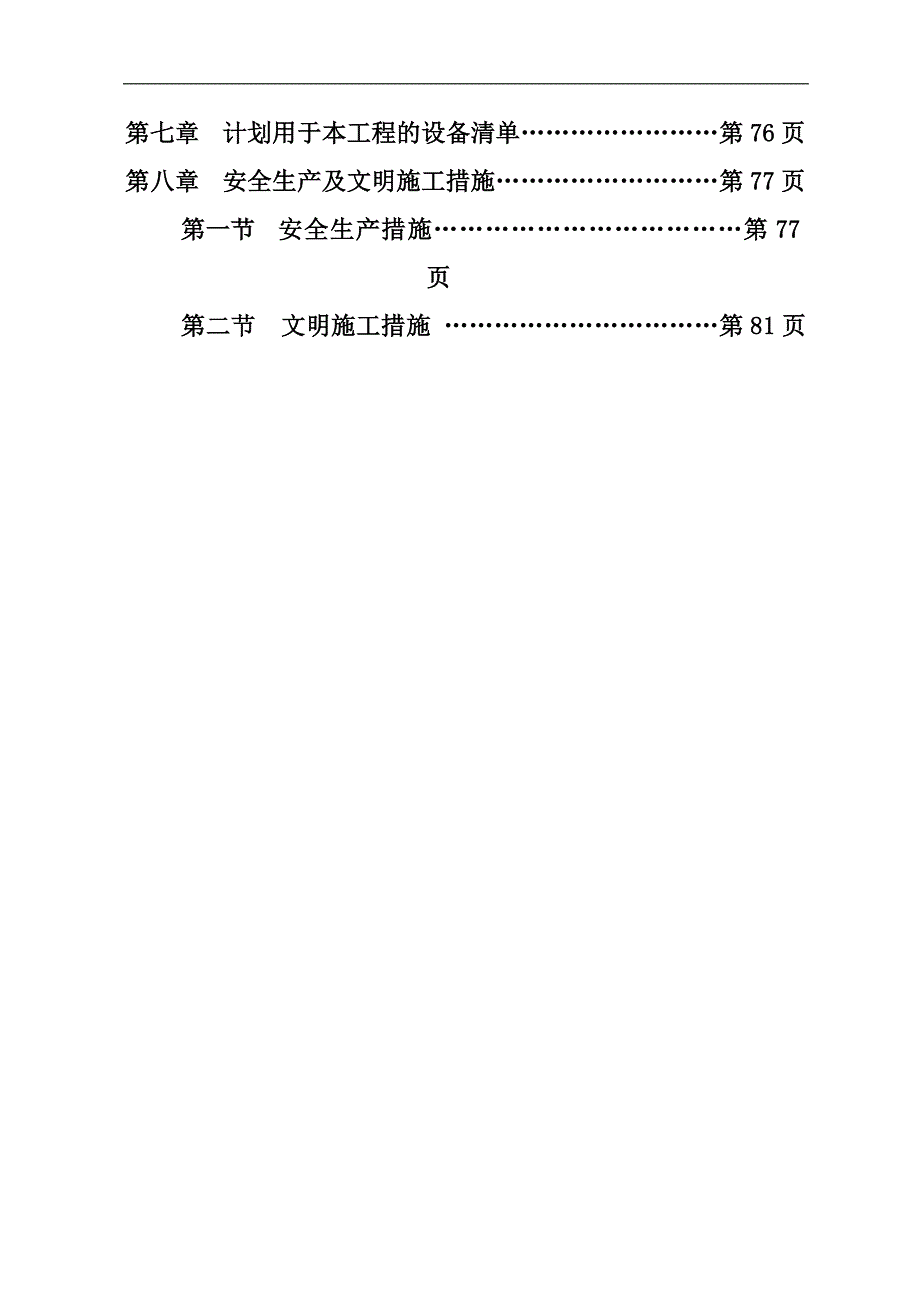

2、要技术人员配备情况第67页第五章 工程质量保证措施第72页第六章 劳动力安排计划第75页第七章 计划用于本工程的设备清单第76页第八章 安全生产及文明施工措施第77页第一节 安全生产措施第77页第二节 文明施工措施 第81页第一章 工程概况、施工准备及布置第一节 工程概况本工程包括：图纸、工程量清单内的全部土建及装饰、采暖、电气室外硬化等工程内容。该工程位于三河市第一小学院内，包括仓库、厕所、乒乓球室、塑胶跑道、塑胶操场、厂区透水砖硬化、树池、坡道、领操台等改造，改造面积3480平方米。现场条件：已实现三通一平；工程质量达到合格标准。工期：计划开工日期：2011年10月17日，计划竣工日期20
3、11年11月15日，计划工期：30日历天。工程执行的主要标准、规范：1、屋面工程质量验收规范GB50207-20022、屋面工程技术规范GB50345-20043、涂装前钢板表面锈蚀等级和除锈等级GB8923-884、建筑给排水及采暖工程施工质量验收规范5、国家及河北省现行的其他有关标准、规范、条例、规定、制度等执行。1.1.1土建工程简介1.1.1.11、墙体工程：本工程0.000以下墙体均为烧结实心页岩砖，0.000以上墙为370厚及240厚烧结多孔页岩砖。2、屋面工程：屋面防水等级为三级，夹芯板屋面型号为JYB42-333-1000，夹芯板芯材为100厚岩棉，夹芯板面材厚度0.6mm。（
4、厕所：采用夹芯板屋面，型号为JYB42-333-1000，夹芯板芯材为100mm厚聚苯乙烯，夹芯板面材厚度为0.5mm。乒乓球室：采用夹芯板屋面，型号为JYB42-333-1000，夹芯板芯材为100mm厚聚苯板，夹芯板面材厚度为0.6mm。）屋面保温材料及防水材料施工全过程需要严格执行屋面工程质量验收规范GB50207-2002以及屋面工程技术规范GB50345-2004以确保质量。3、外装修工程：外装修为涂料面层。4、内装修工程：库房地面为地板砖地面，乒乓球室和厕所为水泥砂浆地面。内墙：涂料墙面；5、混凝土强度等级:基础混凝土强度等级为C20砼，其余混凝土强度等级均为C25。6、本工程中所
5、有窗均采用塑钢中空玻璃窗；外门采用中空玻璃塑钢门。1.1.2安装工程：1.1.2.1采暖工程：采暖：采暖管道采用焊接钢管，DN32mm，采用螺纹连接，DN40mm，采用焊接。采用铸铁四柱70散热器采暖，散热器为落地式安装，标准散热量：760型130w/片。1.1.2.2电气工程：由教学楼引来约40mSC50-FC，WC埋深0.8米。电气工程包括：照明配电、插座配电、总等电位联结等工程。1.1.3室外工程：拆除原有平方及厕所、透水砖路面硬化、塑胶跑道、水泥砂浆坡道面、新砌围墙、花岗岩路边石等工程。 第二节 施工准备1.2.1组织机构：我公司将调集具有丰富施工经验的优秀管理人员及技术人员组成项目经
6、理部，项目经理部在公司总部领导下，按照项目法精心组织施工，以总工期为控制依据，以安全生产、确保工程质量为总指导思想，全面完成该工程的各项施工生产任务，强化项目管理，确保实现我公司的质量方针和目标，实现对建设单位的承诺。本工程项目经理部实行项目经理负责制，技术负责人、生产经理主抓各职能块组织机构体系。根据管理体系图，我们建立了岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各岗位各行其职，以科学、有序的状态高效率地完成本工程。1.2.2技术准备：（1）工程开工前，我们将首先详细了解现场场区范围内地下电缆、各种管线的走向及障碍物的分布情况，在有关部门的协助下对有关障碍物进行清除、对地
7、下电缆及管道进行改线，确保工程顺利进行。（2）根据现场业主提供的水准引点及坐标点，确定拟建建筑物位置，做好标志并进行保护，测量员作好放线测量工作。（3）根据工程特点，结合现场实际情况，绘出施工平面布置图和临水、临电布置图，并报规划部门审批。（4）项目技术负责人组织有关人员对施工图纸进行认真地熟悉审核，摸清设计意图，了解设计要求，针对工程特点及实际情况做好图纸会审，对工程产生的问题以书面形式提出，力争将所有图纸问题在开工前全部解决，保证施工过程中不因图纸问题而影响工程进度及质量。收集整理与本工程施工有关的技术规范及标准图集，使用覆盖率达100%。（5）明确工程内容，分析工程特点，根据施工进度安排
8、及时编制切实可行的施工组织设计和分部分项施工方案：测量方案、模板方案、脚手架方案等。（6）根据工程实际情况划分施工流水段，并以此为依据确定模板配置数量、劳动力及材料需用量，提前做好模板设计，配备出合理的模板数量。（7）针对工程情况，对施工班组进行技术交底，对于在技术上、工艺上有特殊要求或容易出现问题的项目，提前做好准备工作，防范于未然。（8）预算部门编制施工预算及工料分析。根据工程进度安排和施工图提出预埋件、半成品等材料加工计划，提早落实各种材料的货源，确定进场日期。同时要做好各种材料进场的复试工作。（9）根据工程的需要培训操作工人，对工人进行针对安全、消防、文明施工、场纪场规等入场教育，定期
9、对工人进行有关知识培训。电工、起重工、电焊工、防水工、试验工等特殊工种操作人员必须持合格证上岗。（10）提前做好各专业之间的协调配合工作，对各专业的图纸进行对照，争取在工程开始前及早发现各专业图纸相矛盾的地方，防止以后重复返工和浪费。1.2.3材料机具准备：（1）落实材料供应情况：现场物资由公司材料科统一采购供应，由项目部技术员提前编制工程材料需求计划单，并交材料科采购，外购件等提前订货加工。工程所需主要材料将根据物资需用计划编制物资采购计划，选择多家合格供应商，通过对其材料规格、性能、服务及价格等多方面考察或试验后，确定长期稳定的承包商，并确保进场物资的质量。（2）组织机具设备进场：设备科设
10、备员组织施工设备调试安装，设备维修保养员编制设备定期维修计划。项目部保管员组织物资仓储和现场定位存放，按计划组织各种材料进场，做好机具调配及物资发放等准备工作。建筑施工需要消耗巨大的社会劳动，在一些繁重的劳动施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从施工组织的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。第三节 施工布置1.3.1工程测量用基准点由建设单位提供，施工方抓好施工现场
11、的“四通一平”工作，即水通、电通、路通、电话通、场地平整。1.3.2施工现场用水：现场用水主要有施工、消防、生活几方面，由建设单位自有给水管网引入，施工单位自行引入，可以满足要求。楼的周围皆设有施工用水龙头及消火栓。1.3.3施工现场用电：用电有施工及生活用电，现场设置专用的临电配电柜，各种电动工具专线专用，保证一机、一箱、一漏电。水、电均单独安装水、电表。1.3.4本工程可在施工现场内修筑一条临时循环道路与市政主路相结合：按单行道考虑，道路路基夯实，路面简易硬化，并结合雨季施工做好排水。1.3.5现场平面布置：施工现场实行施工区、生活区分开的原则，项目部生活区设在施工现场附近空地，所需施工临
12、建由施工方自行搭建。施工场地及临建房，在工程竣工交付建设单位前必须拆除清理干净，作到工完场地清。本工程结构砼采用商砼，砂浆采用预拌砂浆，配备小型混凝土运输车，布置在建筑物前，砂石料就近堆放；钢筋及木作均集中统一制作，设置钢筋加工场、木工加工棚、模板及脚手架工具堆场，小型周转材料库房。但是不能影响现场施工和运料的交通，尽量减少场内材料的二次搬运。第二章 施工主要技术措施第一节 施工测量本方案遵循测量工作的基本原则，结合本工程的实际，为先整体、后局部，先控制、后碎部，先基础、后主体的施工测量原则。1.与甲方办理交接桩手续，校算起始依据，建立场区平面控制网，精度为测角12秒，量距1/5000。 2.
13、所有进场的测量仪器均需经过计量部门检验合格后方可使用，所有测量人员必须持证上岗。 3.场区沿边缘设3个临时水准点，按照水准点的高程用S3水准仪引入，当引测精度符合要求后，应对其闭合差进行调整方可使用，轴线的竖向投测主要采用经纬仪方向线法，高程传递采用钢尺沿建筑物大角铅直向上传递。 4.测量记录要做到原始真实、数据准确、内容完整。 5.测量工作必须经自检并交上级部门验收合格后，方可进行下一道工序。验线工作作为关键环节要独立进行，且精度要高于放线精度。 6.在基础施工过程中，在每个单项工程基础四周0.000标高处设沉降观测点共四个，从建到0.000时开始，每建1层观测一次并做好收集整理工作。 7.
14、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前要进行校核。第二节 土方工程施工 一、土方开挖本工程挖土方采用挖掘机机械挖土，自卸汽车运土，如现场甲方指定倾倒点，土方运至甲指定的地方，如不指定，项目部自行解决土方外运。开挖按以下要求进行： 1)分两次进行，留约30厘米人工配合挖出。 2）开挖从基坑一端开始，自左向右“之”字形进行，坡道沿四周设置。 3）开挖工程中，人工配合修边坡，坡度1：2。 4）为避免工作面过大按照“机械开挖人工清槽验槽”的工艺流程。 二、回填土方 1、本工程土方回填主要包括： 地下室外的土方回填，采用素土分层夯实回填，压实系数大于等于 0.93，采用人工填土蛙式打夯机夯实。 2、土料要求 填方土料应符合设计要求。为保证填方的强度和稳定性，在设计无要求时，采用含水量符合压实要求的粘性土为宜。回填时，土料应过筛，其最大粒径不大于50mm。 3、操作要点及质量保证措施： （1）基坑回填土在基础拆模完毕后即可进行。填土前，应将基坑的松散土及垃圾、杂物等清理干净，并把基层整平。在土料下基坑前，应对土料的含水量进行检测，方法是以手握成团，落地开花为宜。土料过干不易夯实。 （2）在摊铺土料前，应做好水平标高的控制标志，即从基坑底算起，沿边坡向上每1m钉木桩，作为虚铺土层厚度的控
