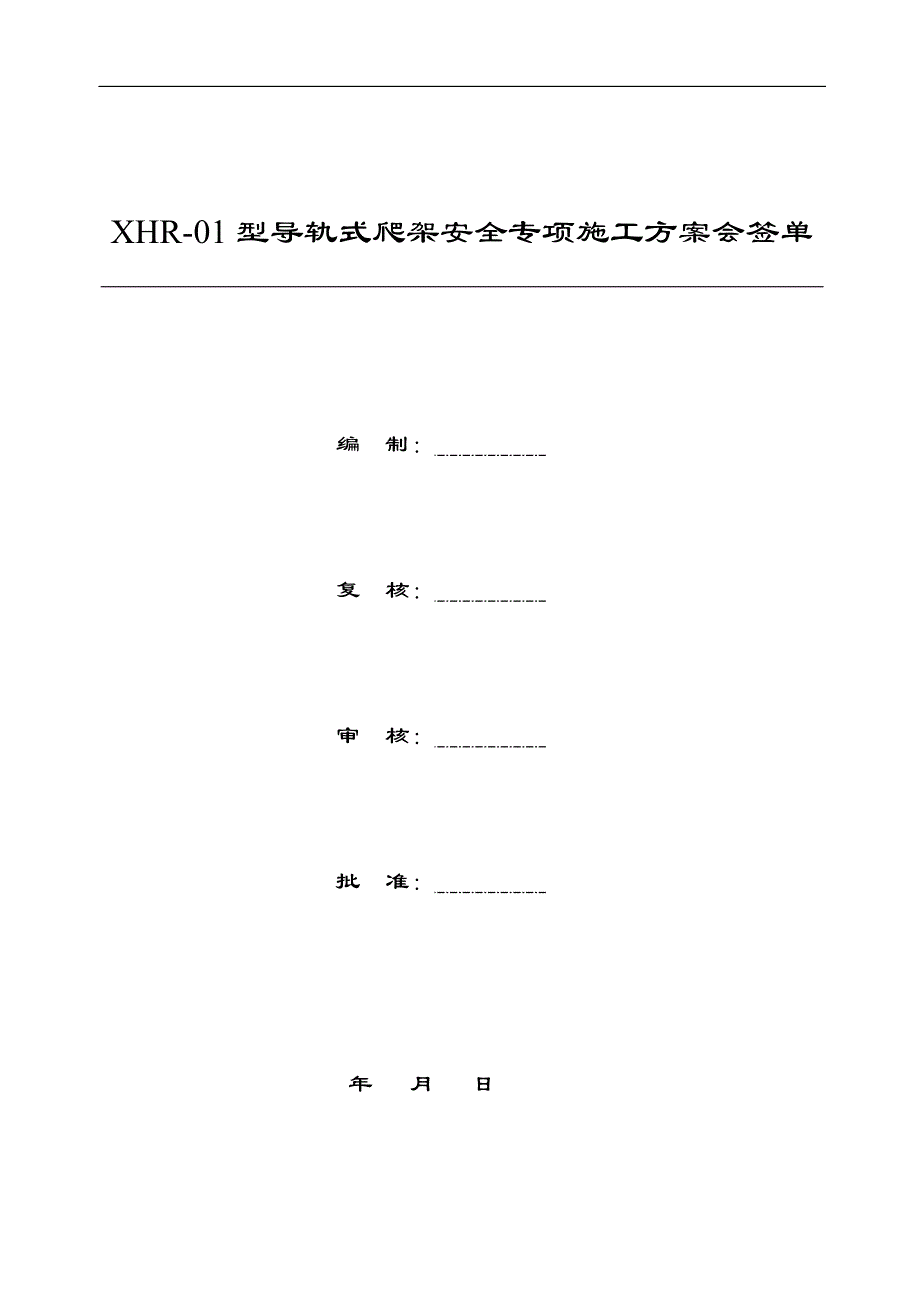

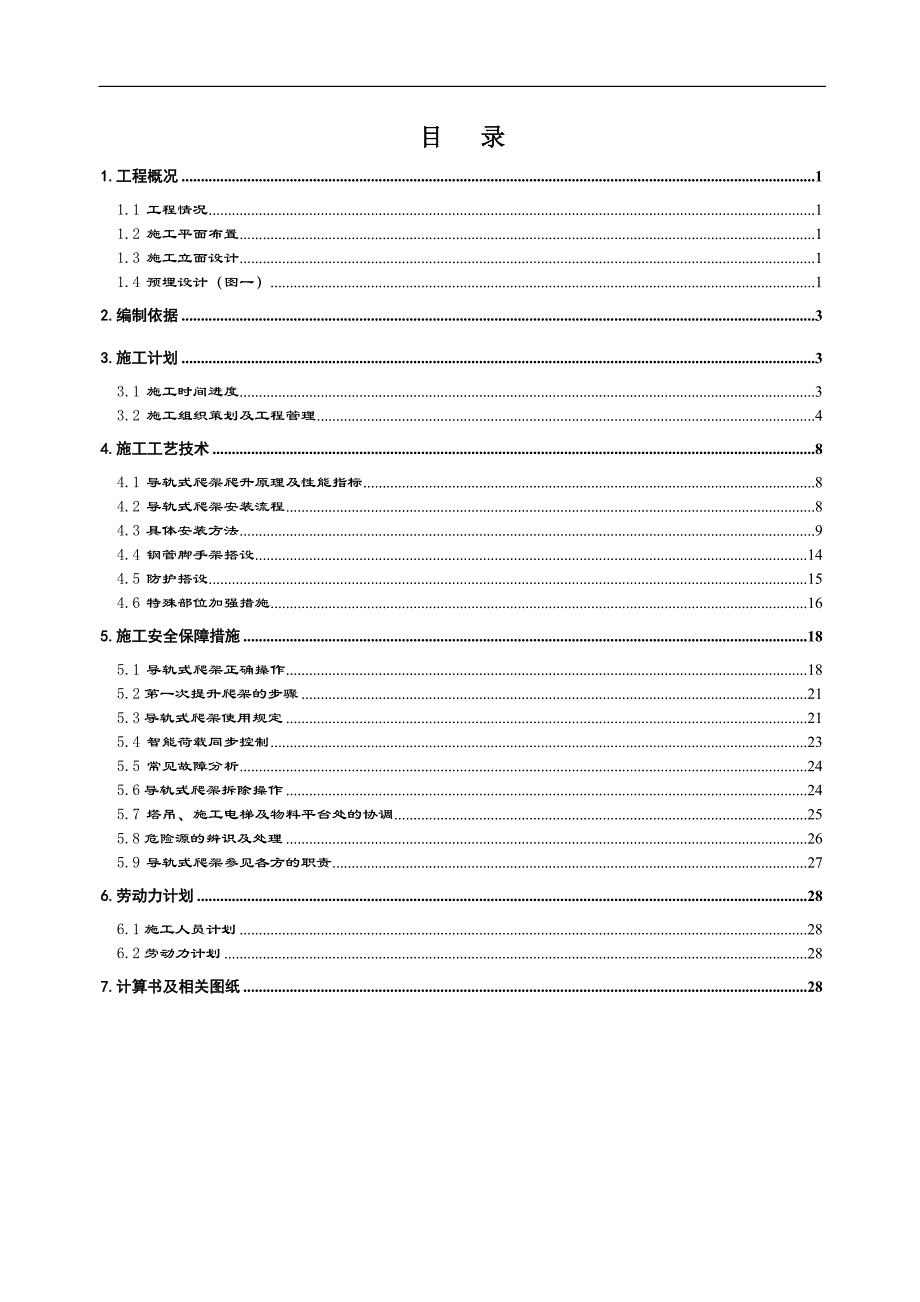

1、XHR-01型导轨式爬架安全专项施工方案XHR-01型导轨式爬架安全专项施工方案会签单 编 制： 复 核： 审 核： 批 准： 年 月 日目 录 1.工程概况11.1 工程情况11.2 施工平面布置11.3 施工立面设计11.4 预埋设计（图一）12.编制依据33.施工计划33.1 施工时间进度33.2 施工组织策划及工程管理44.施工工艺技术84.1 导轨式爬架爬升原理及性能指标84.2 导轨式爬架安装流程84.3 具体安装方法94.4 钢管脚手架搭设144.5 防护搭设154.6 特殊部位加强措施165.施工安全保障措施185.1 导轨式爬架正确操作185.2第一次提升爬架的步骤215.3
2、导轨式爬架使用规定215.4 智能荷载同步控制235.5 常见故障分析245.6导轨式爬架拆除操作245.7 塔吊、施工电梯及物料平台处的协调255.8危险源的辨识及处理265.9 导轨式爬架参见各方的职责276.劳动力计划286.1施工人员计划286.2劳动力计划287.计算书及相关图纸28 XHR-01型导轨式爬架安全专项施工方案1.工程概况1.1 工程情况1、工程名称： 2、工程地址： 3、建设单位： 4、设计单位： 5、监理公司： 6、质量、安全监质量监督站、安全监督站7、施工总包：本工程主体为剪力墙结构，地上*层，*层为标准层，标准层层高为*m，建筑高度为*m。 本工程施工的重点和难
3、点是塔吊附着与拐角位置爬架的处理，架体在搭设前必须核实好塔吊附臂穿架体具体位置，避免塔吊附臂与架体干涉，当架体过塔吊附臂时采取临时拆搭横杆的方式，具体详见方案相应部分内容。1.2 施工平面布置平面图主要反映爬架平面整体布局、预埋点平面位置以及爬架内排立杆离墙距离。本工程8#楼共设计导轨式爬架54套，分为六片架体，其中第1-9号提升点为第一片、第10-20号提升点为第二片、第21-29号提升点为第三片、第30-39号提升点为第四片、第40-46号提升点为第五片、第47-54号提升点为第六片（详见：XHR-G11-249-01）.注：1、施工过程中，爬架结合工程进度，按照架体分片进行提升。1.3
4、施工立面设计本工程标准层层高为3.15m，设计架体外排高度为16.2 m，架体宽度0.9m，架体步高1.8m ，架体底面距离临近上楼面0.6m，标准层导轨接头距离邻近上楼面为2.1m（详见：XHR-G11-249-02）。竖向主框架配置：主框架I1节+主框架3节+主框架1节。1.4 预埋设计（图一）1.4.1 预埋件位置按方案设计中爬架平面布置图的平面预埋位置(XHR-G11-249-01)及立面预埋位置(XHR-G11-249-01-A)进行逐点放线预埋。预埋方式按照工地实际情况选用，预埋位置及预埋件均须按照爬架平面布置图中爬升机构编号进行。1.4.2 预埋件制作预埋件材料：采用403.0m
5、m PVC 管，PVC 管采用绑扎，绑扎必须牢固，预埋间距必须满足要求。1.4.2.1 PVC管预埋件利用403.0mmPVC 管作为预埋件,长度为相应点位处墙厚（梁厚）。采用在模板上开孔的方式时，长度为相应的墙厚（梁）加60mm。1.4.2.2 固定预埋件在12、37号机位处使用固定预埋件，预计使用96套。预埋件的埋设及要求：（1）依据“爬架平面图”中平面预埋位置及立面预埋位置逐点放线预埋。 （2）合模后安装预埋件，PVC管与结构钢筋进行绑扎（木模板施工的可以采用模板上开孔固定的方式），保证在混凝土浇注过程中预埋件位置准确，偏差在允许范围之内。（3）要保证窗洞、边梁处的预埋件中心以下至少有1
6、50mm的混凝土厚度，以保证强度要求。（4）混凝土浇筑、震捣时应避让爬架预埋点，以防止预埋件发生较大偏移。（5）如果有漏埋、预埋超出精度要求，可用水钻打眼，必须保证附墙装置安装齐全可靠。1.4.3预埋尺寸要求项 目尺寸要求预埋孔中心距150mm临近两层预埋孔垂直偏差20mm多层累积预埋孔垂直偏差50mm同一预埋处两孔水平偏差10mm注：若预留孔偏差超过20mm，必须调整后方可安装导轨。 图一1.4.4预埋件的埋设预埋时预埋件与结构配筋点焊或绷扎，防止浇注时预埋件位置偏移。预埋件两端须利用海绵、泡沫、锯末、胶带封堵，防止浇注时注入水泥。2.编制依据序号内容备注1建筑图、结构图电子版2导轨式爬架安
7、装操作规程和导轨式爬架技术指标企业标准3建筑施工安全检查标准JGJ59-994建筑施工工具式脚手架安全技术规范JGJ202-20105建筑施工扣件式钢管脚手架安全技术规范JGJ130-20016建筑施工高处作业安全技术规程JGJ80-917建筑安装工人安全技术操作规程（80）建工劳字第24号8施工现场临时用电安全技术规范JGJ46-20059钢管脚手架扣件GB1583110建筑机械使用安全技术规程JGJ33-200111危险性较大的分部分项工程安全管理办法建质【2009】-87号12现场机械设备检查技术规程JGJ160-200813武汉市建筑施工附着升降脚手架安全技术要求武汉20号3.施工计划
8、3.1 施工时间进度爬架施工进度应按照主体施工要求进度，结构施工至第三层时搭设安装平台，爬架开始搭设，爬架开始搭设后，上部结构由爬架进行防护，进度以满足项目部对结构的防护要求，当爬架防护范围内第二层结构施工完成并拆除外侧模板后，爬架开始安装第二道附墙装置并进行卸荷（两根卸荷钢丝绳），以后按照满足结构施工防护高度的进度接高架体，当爬架防护范围内第三层结构施工完成并拆除侧模后，爬架开始安装第三道附着装置并进行第二道卸荷（另外两根卸荷钢丝绳），以后架体按照满足结构施工防护要求的进度搭设到设计高度。架体每次升降时间在主体混凝土浇筑完毕后，强度达到C15及以上，结构外墙的内外侧模拆除后，爬架的穿墙螺栓孔
9、已露出时，冬期施工应注意混凝土的强度要求，如果混凝土强度达不到要求应采取增加添加剂、提升机位处局部钢筋加密或提升机位下部结构连续支撑（不少于4层）的措施，以保证架体提升安全。爬架工程工期及施工范围（以合同为准）工期：按照施工单位主体施工工期确定。施工范围：爬架爬升阶段进行主体结构施工，爬架下降阶段进行装修施工。爬架自3层顶板下返600mm处开始搭爬架架体，爬架最后一次附着在*层，最高可防护至*层顶板。注：爬架升降范围以外防护由项目部负责搭设普通脚手架（如*层以上部分）。3.2 施工组织策划及工程管理3.2.1技术准备熟悉施工图纸、了解结构尺寸、掌握主体及装修施工工艺过程、清楚塔吊及升降机等垂直
10、运输设备的分布，确定爬架爬升机构平面分布及方案设计，科学地编制实施性施工组织设计。3.2.2安全技术交底及培训制施工项目部有关人员及爬架操作人员在爬架进场后，应接受有关爬架的全面安全技术交底。爬架操作人员在爬 架进场后，应首先组织三级安全教育和岗前施工技术、施工安全、文明施工、劳动纪律教育培训。每道工序施工前，爬架技术负责人应编写详尽的施工技术交底于爬架操作人员，有关作业标准、技术要求、安全要点等内容并要求有关人员签字存档。3.2.3准备材料、工具（1） 材料材质必须符合国家有关规定。（2） 准备电工工具：螺丝刀、电工刀、钳子、扳手、试电笔、万用表、绝缘胶布。（3） 准备机械工具：榔头、扳手、
11、钳子、线垂、水平尺、卷尺。（4） 准备指挥工具：对讲机、哨子。3.2.4施工组织领导机构施工安全及领导保障体系：公司安检施工项目部经理工地质量安全部门 爬架安全检查员 架子班长架子工3.2.5计划材料单一、提升机构配套构件序号名称规格数量单位备注1提升滑轮组件标准54 件2提升挂座标准54件3导轮组标准270 件4导轨L3.15米/根270根5拉杆座标准540 件6连墙挂板标准270 块7限位锁标准2件8锁夹标准2 对9垫板10010010540 块10可调拉杆型540根11销轴20551050 件5个备用2068240 件114个备用12穿墙螺栓T24540 套长度待定二、辅 料序号名称规格数量单位备注1螺栓M1280106 套M1640106 套M1690540 套双螺母M2045待定套M2090540 套2花篮螺栓M24-OO212 根3钢丝绳15.5 619 L4.5米/根212 根19.5 637 L11.5米/根54 根4绳卡Y151272 个Y20424 个5手拉葫芦 5T5M2台6电动葫芦 5T7M38 台7电缆线 623421L6-12米/根55 根8连接线412L6米/根38 根9转接箱54 台10电控箱1台11防水插头38 件12快速插头1 件13三联按扭开关1件14护套线 40米15开口销4361431 件三、竖向主框架序号名称规格数量单位备注1主框架
