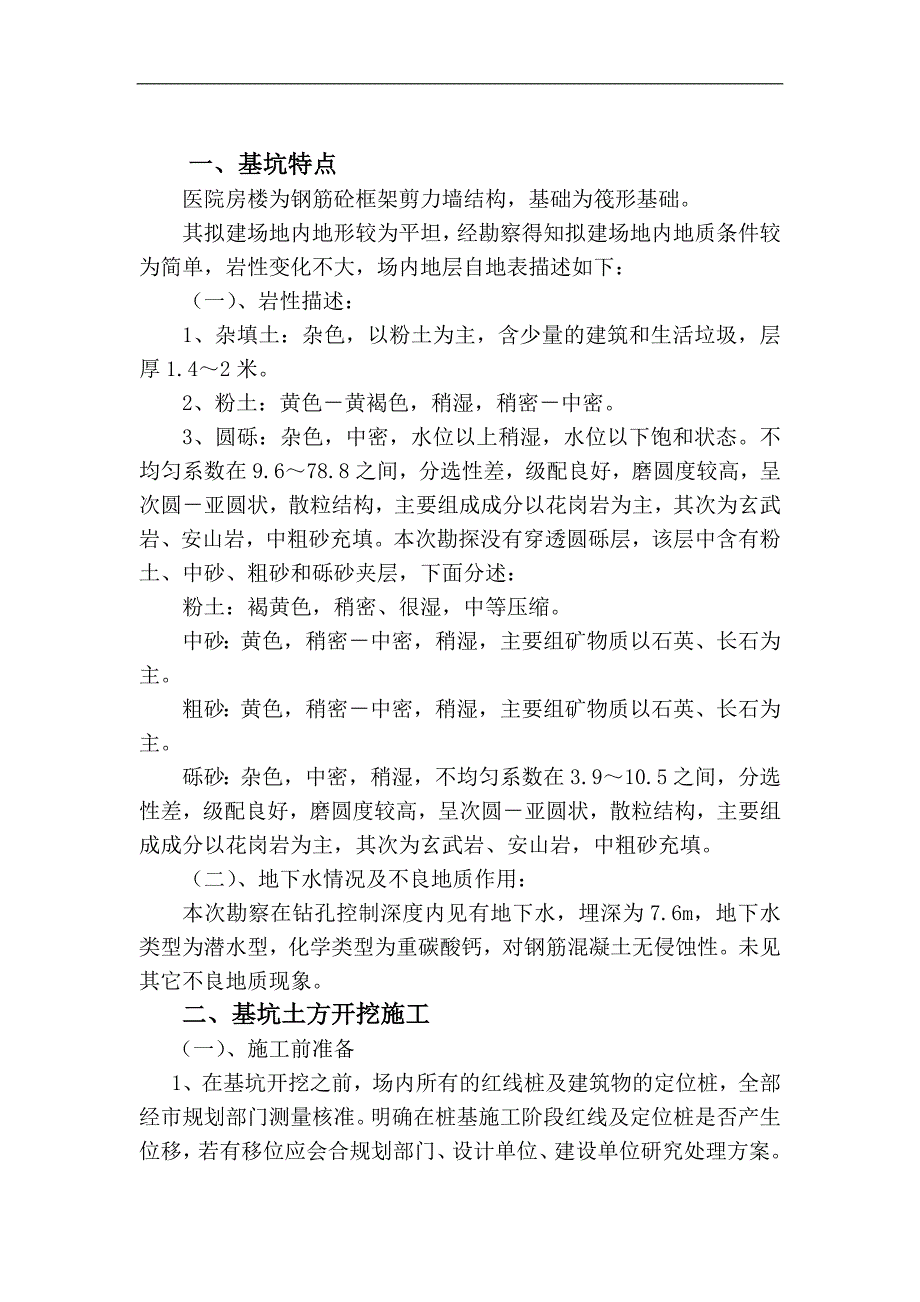

1、医院病房楼基坑土方开挖施工方案基坑土方开挖施工方案一、基坑特点医院房楼为钢筋砼框架剪力墙结构，基础为筏形基础。其拟建场地内地形较为平坦，经勘察得知拟建场地内地质条件较为简单，岩性变化不大，场内地层自地表描述如下：（一）、岩性描述：1、杂填土：杂色，以粉土为主，含少量的建筑和生活垃圾，层厚1.42米。2、粉土：黄色黄褐色，稍湿，稍密中密。3、圆砾：杂色，中密，水位以上稍湿，水位以下饱和状态。不均匀系数在9.678.8之间，分选性差，级配良好，磨圆度较高，呈次圆亚圆状，散粒结构，主要组成成分以花岗岩为主，其次为玄武岩、安山岩，中粗砂充填。本次勘探没有穿透圆砾层，该层中含有粉土、中砂、粗砂和砾砂夹层
2、，下面分述：粉土：褐黄色，稍密、很湿，中等压缩。中砂：黄色，稍密中密，稍湿，主要组矿物质以石英、长石为主。粗砂：黄色，稍密中密，稍湿，主要组矿物质以石英、长石为主。砾砂：杂色，中密，稍湿，不均匀系数在3.910.5之间，分选性差，级配良好，磨圆度较高，呈次圆亚圆状，散粒结构，主要组成成分以花岗岩为主，其次为玄武岩、安山岩，中粗砂充填。（二）、地下水情况及不良地质作用：本次勘察在钻孔控制深度内见有地下水，埋深为7.6m，地下水类型为潜水型，化学类型为重碳酸钙，对钢筋混凝土无侵蚀性。未见其它不良地质现象。二、基坑土方开挖施工（一）、施工前准备1、在基坑开挖之前，场内所有的红线桩及建筑物的定位桩，全

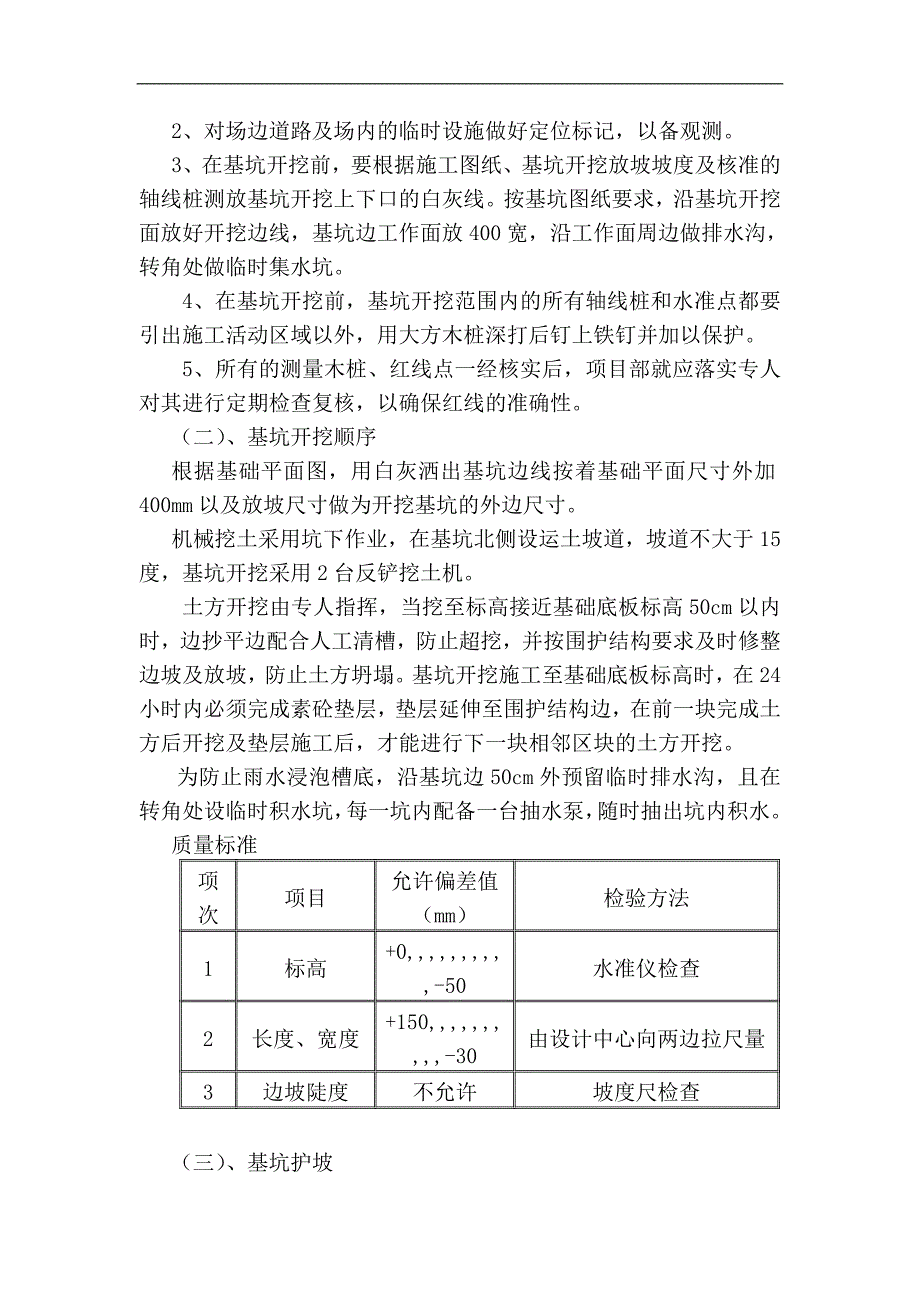

3、部经市规划部门测量核准。明确在桩基施工阶段红线及定位桩是否产生位移，若有移位应会合规划部门、设计单位、建设单位研究处理方案。2、对场边道路及场内的临时设施做好定位标记，以备观测。3、在基坑开挖前，要根据施工图纸、基坑开挖放坡坡度及核准的轴线桩测放基坑开挖上下口的白灰线。按基坑图纸要求，沿基坑开挖面放好开挖边线，基坑边工作面放400宽，沿工作面周边做排水沟，转角处做临时集水坑。4、在基坑开挖前，基坑开挖范围内的所有轴线桩和水准点都要引出施工活动区域以外，用大方木桩深打后钉上铁钉并加以保护。5、所有的测量木桩、红线点一经核实后，项目部就应落实专人对其进行定期检查复核，以确保红线的准确性。（二）、基
4、坑开挖顺序根据基础平面图，用白灰洒出基坑边线按着基础平面尺寸外加400mm以及放坡尺寸做为开挖基坑的外边尺寸。机械挖土采用坑下作业，在基坑北侧设运土坡道，坡道不大于15度，基坑开挖采用2台反铲挖土机。土方开挖由专人指挥，当挖至标高接近基础底板标高50cm以内时，边抄平边配合人工清槽，防止超挖，并按围护结构要求及时修整边坡及放坡，防止土方坍塌。基坑开挖施工至基础底板标高时，在24小时内必须完成素砼垫层，垫层延伸至围护结构边，在前一块完成土方后开挖及垫层施工后，才能进行下一块相邻区块的土方开挖。为防止雨水浸泡槽底，沿基坑边50cm外预留临时排水沟，且在转角处设临时积水坑，每一坑内配备一台抽水泵，随
5、时抽出坑内积水。质量标准项次项目允许偏差值（mm）检验方法1标高+0,-50水准仪检查2长度、宽度+150,-30由设计中心向两边拉尺量3边坡陡度不允许坡度尺检查（三）、基坑护坡本工程筏形基础埋深-8.0m，现场地坪标高-1.2m,基坑开挖深度为6.8m,根据地质报告，本工程的场地土以粉土为主，且场地较宽阔，经过计算，基坑土方开挖按着1：0.75比例放坡。西侧轴基坑与原有学生宿舍四层楼相邻，为防止宿舍楼随着地基的开挖出现事故问题，确保周边的安全，结合该工程地质现场勘察的地质情况，遵循安全可靠、技术可行、经济合理、节约工期的原则，该段基坑土方开挖时，采用土钉墙支护方法对该部分基坑边坡进行支护加固
6、处理。分层开挖，开挖一步，支护一步，直至基坑底，施工前设置位移观测点，施工期间应连续观测，直至施工完毕。1、 工艺流程：开挖基坑修整边坡锚杆制作钻土钉孔喷射砼编钢筋网注水泥浆安装锚杆2、主要技术参数：（1）土钉孔径100mm，土钉倾角均为510，孔内注浆体强度等级M15；（2）钻孔深度（自上而下分两排）,第一排5m，第二排4m；（3）钻孔间距：水平间距1.5m，竖向间距1.5m；（4）土钉锚杆：,HRB335级热轧带肋钢筋18。（5）土钉布置形式：三角形;（6）网片钢筋：CRB5505,间距200mm;（7）喷射混凝土强度等级：C20，厚度：80mm;（8）坡顶混凝土：外延1.0m，作好护坡顶
7、排水。3、施工方法：、挖土应按土钉垂直间距分层挖土并修坡面，机械挖土时应预留0.1m，之后人工修整。、土钉定位成孔：按设计孔深，人工或机械成孔。、注浆：按配比制浆，注浆采用底部注浆法，注浆管应插入距孔底250500mm处，随浆液的注入缓慢匀速拔出，为保证注浆饱满，孔口设止浆塞或止浆袋。、铺设钢筋网片：网片筋应顺直，按设计间距绑扎牢固，在每步工作面上的网片筋应预留与下一步工作面网筋搭接长度，钢筋网应与土钉连接牢固，埋设控制喷层混凝土厚度的标志。、喷射混凝土：按配合比要求拌制混凝土干料，为使回弹率减少到最低限度，喷头与受喷面应保持垂直，喷头与作业面间距宜为0.61.0m。喷射顺序应自下而上，喷射时
8、应控制用水量，使喷射面层无干斑或移流现象。喷射混凝土终凝2h后，应喷水养护，养护时间根据气温确定，宜为37d。以此类推，下一步工作面重复16工序循环，直至支护到基坑底标高。（四）排降地下水基坑开挖深度为6.8m,位于地下水位临界深度，考虑施工期为枯水期，沿基坑边50cm外挖设排水沟，且在转角处设积水坑，每一坑内配备一台抽水泵，随时抽出坑内积水。对于电梯积水坑土方开挖前，在基坑周边预设降水井，每个电梯基坑周边设四个降水井，每个降水井内配备一台抽水泵，随时抽井内积水降低基坑水位，保证电梯基坑施工顺利进行。（五）、土方外运基坑施工时，留足符合回填土要求的土方后，其余土方采用自卸汽车运走。（六）、基坑
9、下人坡道的搭设等土方挖至一定程度后，就组织人员用竹笆，防滑木条，48mm钢管搭设下人坡道，坡度为1:2。三、组织、协调管理及工期（一）、开挖由施工员负责，控制好人员、机械，确保开挖工序的稳步进行，施工人员做好测量放线，控制好边坡的稳定，由专职安全员组织人员及时检查安全情况。（二）、现场协调由项目经理负责，主要与主管部门、建设单位及附近居民进行沟通和协调，以保证土方工程的顺利施工。（三）、工期：土方开挖计划8天。四、应急措施及注意事项（一）、应急措施在基坑开挖期间，设专人检查基坑稳定，发现问题及时能报有关施工负责人员，便于及时处理。挖土过程中如出现土体较大位移，应立即停止挖土，分析原因，采取有效
10、措施。（二）、注意事项1、坑边不准堆积弃土，不准堆放建筑材料、存放机械、水泥罐及行车。基坑边外部荷载不得大于15kpa。2、坑边不得有常流水，防止渗水进入基坑及冲刷边坡，降低边坡稳定。3、夜间施工照明的准备、所有用电均可以从现场配备的配电箱内接引通过手提小电箱架空至土方开挖区域。、整个施工现场的夜间照明通过用钢管架子架高安置的2个5000W镝灯照明。、施工范围内的夜间照明采用活动灯架，每个灯架安装1000W小碘钨灯，每两个基坑配置一个灯架。、现场上，放坡位置均视情况放置一定数量的照明灯及散光灯和警戒灯。4、基坑土方开挖必须严格按施工方案进行，严禁超挖。5、基坑周边按规定设置防护栏杆，用安全网封
11、闭。6、基坑周边设置排水沟，防止雨水流进基坑。五、质量保证措施（一）、开工前要做好各级技术准备和技术交底工作。施工技术人员（工长）、测量人员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，同甲方代表监理人员办理验桩、验线手续。施工要配备专职测量人员进行质量控制。（二）、要及时复撒灰线，将基坑开挖下口线测放到基坑底。及时控制开挖土标高、做到5m扇形挖土工作面内，标高白灰点不少于2个。（三）、认真执行开挖样板制，即凡重新开挖边坡坑底时，有操作技术较好的工人开挖一段后，经测量人员或质检人员检查合格后作为样板，继续开挖。施工人员换班时，要交接挖深、边坡、操作方法，以确保开挖质量。（四）、开挖边坡时，尽量
12、采用沟端开行，挖土机的开行中心线要对准边下口线。要坚持先修坡后挖土的操作方法。（五）、土方开挖后，及时跟进浇筑砼垫层，并要注意成品的保护工作。（六）、认真执行项目部制定的技术、质量管理制度。施工中要积累技术资料，如施工日记、设计变更洽商、验桩、验线记录等。（七）、土方工程竣工后要绘制竣工图，会同甲方代表监理人员和质量检查人员共同检查评定工程质量等级。六、基坑四周的安全围护采用48钢管连接做护栏，立杆打入土层中深600以上，基脚用素砼浇实，间距2000，高1200，上下用涂有黄黑色漆的钢管连接，并用密目网封闭。夜间设置警示灯。七、安全文明施工（一）、操作安全技术措施1、开工前要做好各级安全交底工
13、作。根据本工程施工机械多，配合工作多，土质条件差以及运土路线复杂等特点，制定安全措施，组织职工贯彻落实，并定期开展安全活动。2、所有进场机械必须进行严格的检查，保证机械设备完好。3、夜间施工配备足够照明，主要通道不留盲点。4、加强基坑监测，每天检查挡土设施是否完好，并及时进行修复。发现问题及时报告，并会同维护单位做好应急处理。5、下雨期间进行挖土时，做好防滑措施。6、为预防边坡塌方，禁止在边坡上侧堆土，当在边坡一侧放置材料时，应距离边坡上边缘1.0m以外,材料堆置高度不得超过1.5m。7、提前准备好编织袋、草袋、木桩等物，若边坡局部塌方，则可将坡脚塌方清除。8、若边坡经上述措施之后，仍有失稳现象，则应征得设计单位与监理单位同意，采用加大边坡坡度或用土钉墙等方法，以确保基坑施工的安全。9、阴雨天气，在边坡上应加盖塑料薄膜，以防止边坡上的土体流失。（二）、文明施工措施1、施工场地进出口专门设置车辆冲洗及沉淀系统，派专人冲洗，严禁出场车辆带泥及污染物上市政道路。2、运土车进行覆盖，防止尘土飞扬。3、努力降低施工噪音对周边环境的影响。4、设专人负责与社区居民进行沟通和协调，努力取得居民的谅解。5、夜间10点以后禁止挖土机械作业。
