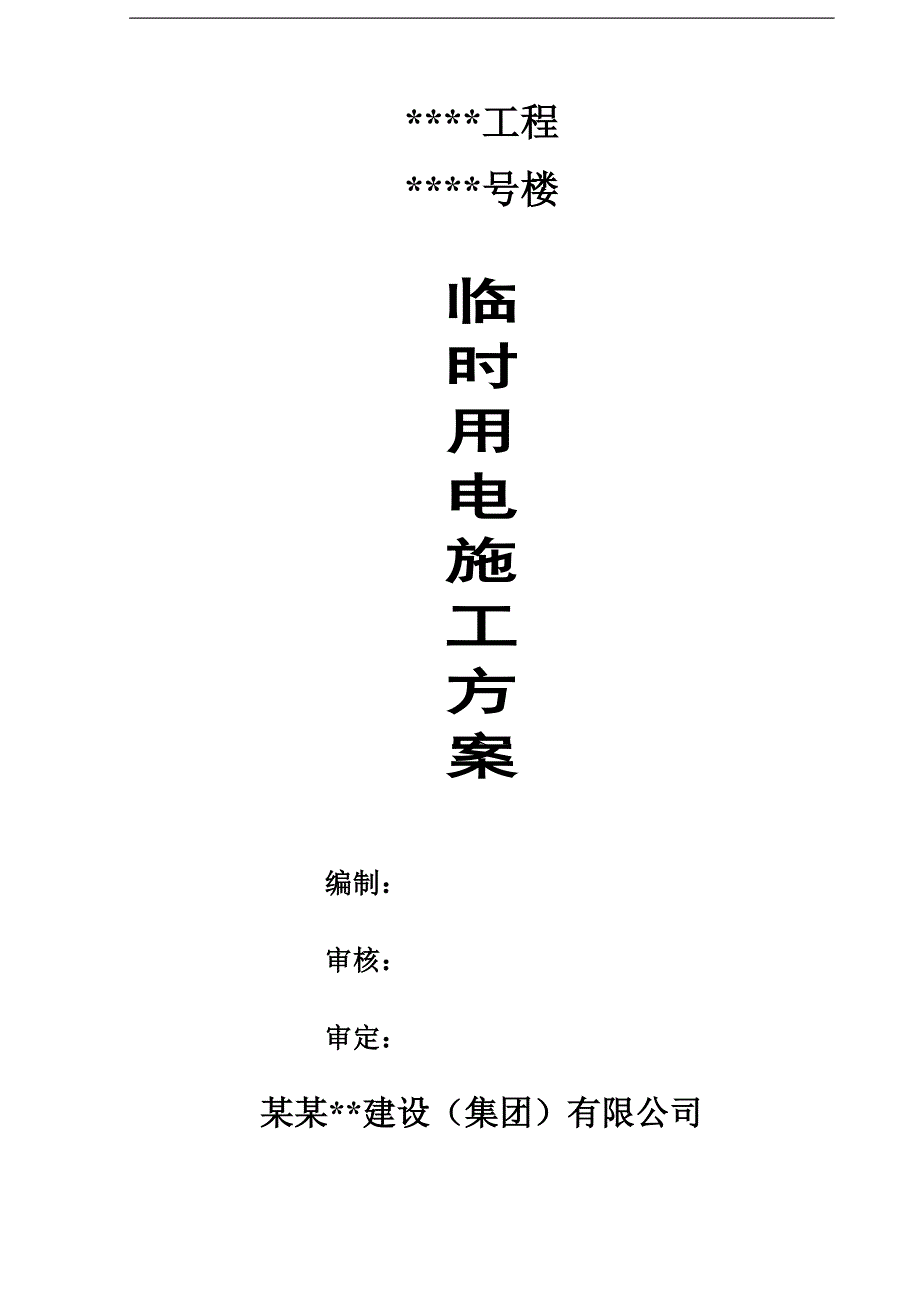

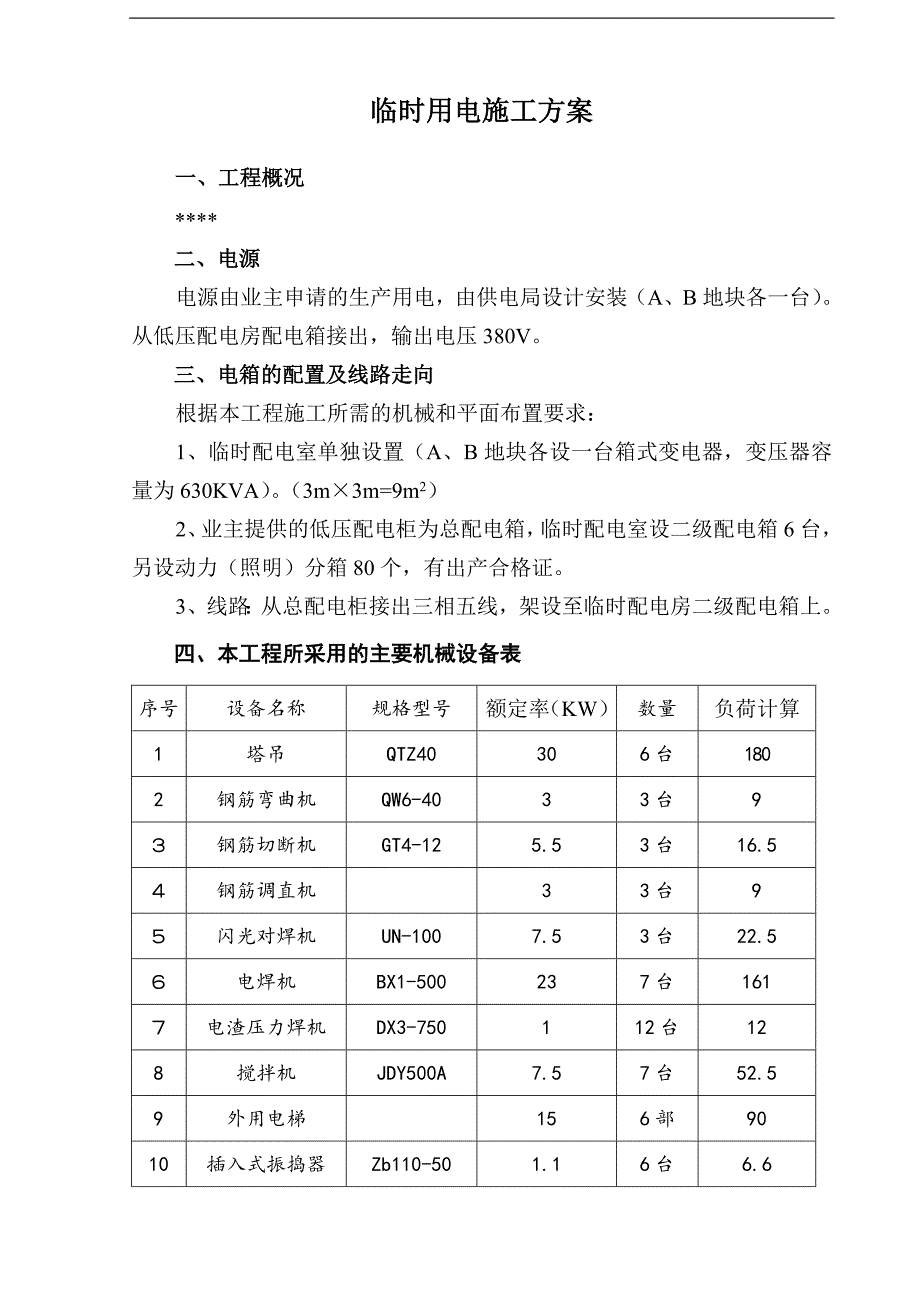

1、*工程*号楼临时用电施工方案编制：审核：审定：某某*建设（集团）有限公司临时用电施工方案一、工程概况*二、电源电源由业主申请的生产用电，由供电局设计安装（A、B地块各一台）。从低压配电房配电箱接出，输出电压380V。三、电箱的配置及线路走向根据本工程施工所需的机械和平面布置要求：1、临时配电室单独设置（A、B地块各设一台箱式变电器，变压器容量为630KVA）。（3m3m=9m2）2、业主提供的低压配电柜为总配电箱，临时配电室设二级配电箱6台，另设动力（照明）分箱80个，有出产合格证。3、线路：从总配电柜接出三相五线，架设至临时配电房二级配电箱上。四、本工程所采用的主要机械设备表序号设备名称规格

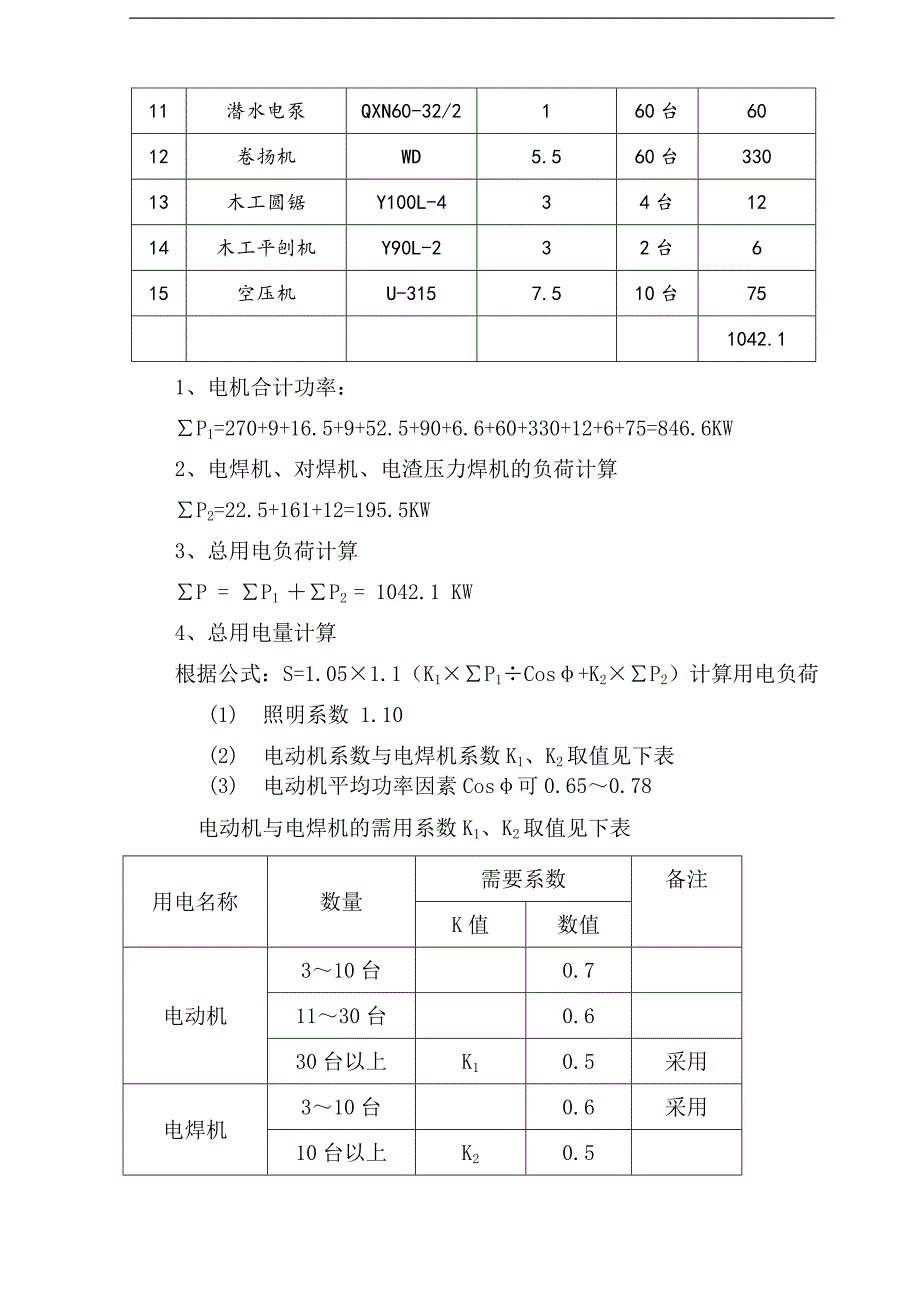

2、型号额定率（KW）数量负荷计算1塔吊QTZ40306台1802钢筋弯曲机QW6-4033台9钢筋切断机GT4-125.53台16.5钢筋调直机33台9闪光对焊机UN-1007.53台22.5电焊机BX1-500237台161电渣压力焊机DX3-750112台128搅拌机JDY500A7.57台52.59外用电梯156部9010插入式振捣器Zb110-501.16台6.611潜水电泵QXN60-32/2160台6012卷扬机WD5.560台33013木工圆锯 Y100L-434台1214木工平刨机 Y90L-232台615空压机U-3157.510台751042.11、电机合计功率：P1=270
3、+9+16.5+9+52.5+90+6.6+60+330+12+6+75=846.6KW2、电焊机、对焊机、电渣压力焊机的负荷计算P2=22.5+161+12=195.5KW3、总用电负荷计算P = P1 P2 = 1042.1 KW4、总用电量计算根据公式：S=1.051.1（K1P1Cos+K2P2）计算用电负荷(1) 照明系数 1.10(2) 电动机系数与电焊机系数K1、K2取值见下表(3) 电动机平均功率因素Cos可0.650.78电动机与电焊机的需用系数K1、K2取值见下表用电名称数量需要系数备注K值数值电动机310台0.71130台0.630台以上K10.5采用电焊机310台0.6
4、采用10台以上K20.5S = 1.051.1（K1P1Cos+K2P2） = 1.051.1(0.5846.60.78+0.5195.5) = 739.71(KVA) 本工程负荷电流约为720A，用电功率739.71KVA630KVA2=1260KVA，本工程方案的配电装置，能满足施工用电要求。五、安全用电技术措施和电气防火措施：为了确保配电箱、开关箱及其内部开关电器能够安全、可靠地运用，特别是防止漏电而造成的触电伤害事故，还应在电气技术上采取可靠的防护措施。在施工现场供电中应认真贯彻执行“安全第一，预防为主”的方针，确保人身安全和设备安全，主要措施如下：1、配电箱、开关箱内的开关电器安装：
5、 配电箱、开关箱内的开关电器安装应符合技术要求，按规定工作位置安装端正、牢固，不得倒置、松动、摇晃。对移动配电箱、开关箱还应安装在坚实、稳定的支架上，禁止将配电箱、开关箱置于地面并随意拖拉。配电箱、开关箱的安装高度应能适应操作，承受并能尽量避开意外撞击。通常规定固定式配电箱、开关箱的下底面安装高度以1.31.5米为宜。 移动式配电箱、开关箱下底面安装支架高度以0.91.3米为宜。 2、配电箱、开关箱的导线进出防护：配电箱、开关箱的导线进出口处是漏电的多发点之一， 常因导线绝缘损坏而发生碰撞，或超负荷使用而发生漏电伤人事故。因此在架设进出导线时，应在导线进出口处加强绝缘、卡牢，并经常注意检查。同
6、时为了防止风沙雨水的浸入箱内，导线一律从箱体的下底面进出，不得从箱体的上面、侧面进出，更不应从箱门的缝隙中引进导线。配电箱、开关箱的进出导线不得承受超过导线荷载拉力，防止超负荷烧毁或因揭使箱内接脱开而发生漏电伤人事故。3、配电箱、开关箱内的联接导线： 配电箱、开关箱内的联接导线一般都是带电部分，所以必须采用绝缘良好的绝缘导线。不得使用裸导线或有损伤的导线，为了保证导线与导线之间、导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不得松动，不得有外露导电部分。特别是铜导线接头，如果接头松动，容易在接头处因接触不良而发生高温，甚至电火花，使接头处绝缘烧毁而导致短路故障。对于专用保护零线。为了
7、使做保护接零时有可靠的电气连接，应一律采用绝缘铜线，而不得采用铝线或铁线。4、配电箱、开关箱内的保护接地： 为了确保一旦发生漏电时，配电箱、开关箱铁制箱体以及其内部所有正常不带电的金属部件为零电位。配电箱、开关箱的金属箱体内做可靠的保护接零，即与专用保护零线做可靠的电气连接，箱内所有开关电器的正常不带电的金属基座，外壳等则应与铁质箱体做可靠的金属性连接，或直接与专用保护零线做电气连接。为了一目了然，保护零线应按标准采用绿/黄双色线，并通过专用接线端子板连接，且与工作零线相区别。 配电箱、开关箱内的开关电器应能保证在正常故障情况下可靠地分断电路，在漏电的情况下可靠地使漏电设备脱开电源。因此，配电
8、箱、开关箱内的开关电器应保证以下技术条件： （1）、所有开关电器必须是合格产品，不论选用新电器，还是沿用旧电器必须完好无损、动作灵活可靠，绝缘性能良好，严禁使用破损电器。 （2）、配电箱、开关箱必须设置在任何情况下能够分断，隔离电源的开关电器设备。 （3）、手动开关电器一般用作空载情况下通断电器，对在正常负载和故障情况下以及频繁通、断电则一般采用自动开关电器，如接触器、自动空气开关等。 （4）、开关箱与电设备之间实行“一机、一闸、一漏、一箱”，禁止“一闸多机”。开关箱的开关电器额定值应大于用电设备额定值。 （5）、进入配电箱和开关箱的导线选用绝缘良好的导线，移动式配电箱和开关箱，其进出导线应采
9、用橡胶绝缘电缆，以保障绝缘性能和抗磨损性能。 5、施工现场的电动建筑机械和手持电动工具，这些用电设备在使用过程中容易发生导致人体触电的事故，在使用过程中应采取以下措施： （1）、用电设备配电线路易被机械人为意外触碰的线路采取穿管、埋地搭设防护架，防护棚保护。 （2）、经常检查更换或淘汰老化、破损、受潮、腐蚀造成金属机座、外壳漏电的用电设备和电气设备。 （3）、施工机械保持“一机一闸一漏一箱”，严禁使用一个开关控制多台机械和多闸共用一组保险器或一闸控制多个插座。 （4）、用电机械设备的外壳设置可靠的接零接地保护，工作零线和保护零线分开，所有移动电动机具保持在漏电开头的保护中。严禁不用插头而用导线
10、直接插入插座内，经常对电器设备进行检查，发现温升过高绝缘下降时，及时查明原因，消除事故隐患。 （5）、电动施工机械和手持电动工具的外壳应接地接零、 使用绝缘的橡皮电线。露天使用的开关设备及时做好防水措施。 （6）、电动机械设备拆除后不应留有可能带电的导线，如果必须保留的电线应切断电源，并将裸露的电路线端包上绝缘布带。 （7）、停电工作时，在切断电源的开关上挂上“有人工作、禁止合闸”的警戒标志，并将不带电的部分线路直接接地，末经挂牌人同意，在任何情况下不得合闸，更不能将警戒牌自行拆除。 6、为了从技术上保证现场工作人员免受发生在照明装置上的触电伤害，必须对照明装置采取如下措施： （1）、照明开关
11、箱中的所有正常不带电的金属部件必须做保护接零，所有灯具金属外壳必须保护接零。 （2）、照明开关箱应装置漏电保护器。（3）、照明线路的相线必须经过开关才能进入照明灯具，不得直接进入灯具，否则在照明线路不停电的情况下，即使灯具不亮，灯头是带电的，这样即造成事故的隐患。（4）、灯具的安装高度既要符合施工现场的实际要求，又要符合安装规定的要求，室外灯具距地不得低于3M，室内灯具距地不得低于2.4M。 （5）、移动临时照明灯具电源严禁使用花线和塑料导线，应使用橡胶电缆导线，严禁在作业面上乱拉乱压。为防止一处漏电而影响全部，尽可能采取分组控制和单独控制。 （6）、灯具安装需架设在升降机架上时，要做好绝缘处
12、理和接地接零处理。导线与金属架应用绝缘瓷瓶固定，防止外力影响与金属架体摩破而发生漏电事故。 7、为了在施工过程中增强电动设备和电气设备保护，防止意外触电事故。从技术上得到进一步保证用电设备和作业人员的用电安全，施工机械和电气设备的金属外壳设工作接地、重复接地和井架加装防雷接地。 为了保障施工用电和生活用电的消防安全，贯彻执行“预防为主、消防结合”的方针，从技术的角度上重视防止电气设备发生火灾，必须做到以下几点： （1）、配电房要保持干燥，通风良好，门向外开，室内禁止堆放易燃易爆物品和放置与用电不相干的物品，保持室内设备的清洁，并配备1211灭火器和干粉灭火器。 （2）、凡易发生电弧或火花的用电
13、设备必须采取相应的防护措施。 （3）、木工机械要经常清理木梢与刨花，防止堆积过高埋没电机，使之温度升过高引起火灾。 8、配电箱和开关箱的管理： （1）、为加强对配电箱和开关箱的管理，防止误操作带的危害，所有配电箱和开关箱应在其箱门处标注其缡号、名称和分路情况。所有配电箱和开关箱必须专箱专用，不得随意另行挂接其他用电设备。 （2）、为防止停、送电时电源手动隔离开关带负荷操作，以及便于对用电设备在停、送电进行监护，停电时配电箱和开关箱之间操作总配电箱分配电箱开关分箱总配电箱。送电时操作顺序为：总配电箱分配电箱开关箱。对于配电箱内的开关电器说明，应遵循相应的操作顺序，即在正常情况下，停电时先分开自动
14、开关电器，后分断手动开关电器。送电时应先合手动开关电器后自动开关电器。当发生电器故障问题或人体触电伤害事故时，应及时关闭电源。 （3）、为了确保配电箱和开关箱的正确使用，及时发现使用过程的故障和隐患，及时维修以防止电气事故的发生。操作者上岗时应按规定，用合格的绝缘用品，并经外观检查认定有关配电箱和开关箱、用电设备、电气线路和保护设施完好后方可进行操作，当发现问题或异常时，应及时处置。如发现保护零线断线或接头松动、脱落，应以重新牢固连接才可操作。如配电箱和开关箱操作后出现异常现象，控制电动机的开关箱合闸通电后，电动机不能起动，则应立即拉闸断电，进行检查处理。对配电箱和开关箱、电气线路、用电设备和保护设施进行检查处置应由电气专业人员完成。 （4）、由于施工现场临时用电工程的运行环境条件差，所以对配电箱和开关箱要加强定期检查和维修，发现问题及时解决消除一切不安全因素的事故隐患。为了保障配电箱和开关箱内开关电器安全可靠地运行，应经常保持箱内整洁、干燥无杂物。并不能放置易燃品和金属导线器材，以防止开关火花点燃易燃物品，引起火灾，防止金属导电器材意外触碰带电部引起电器短路或人体触电。（5）
