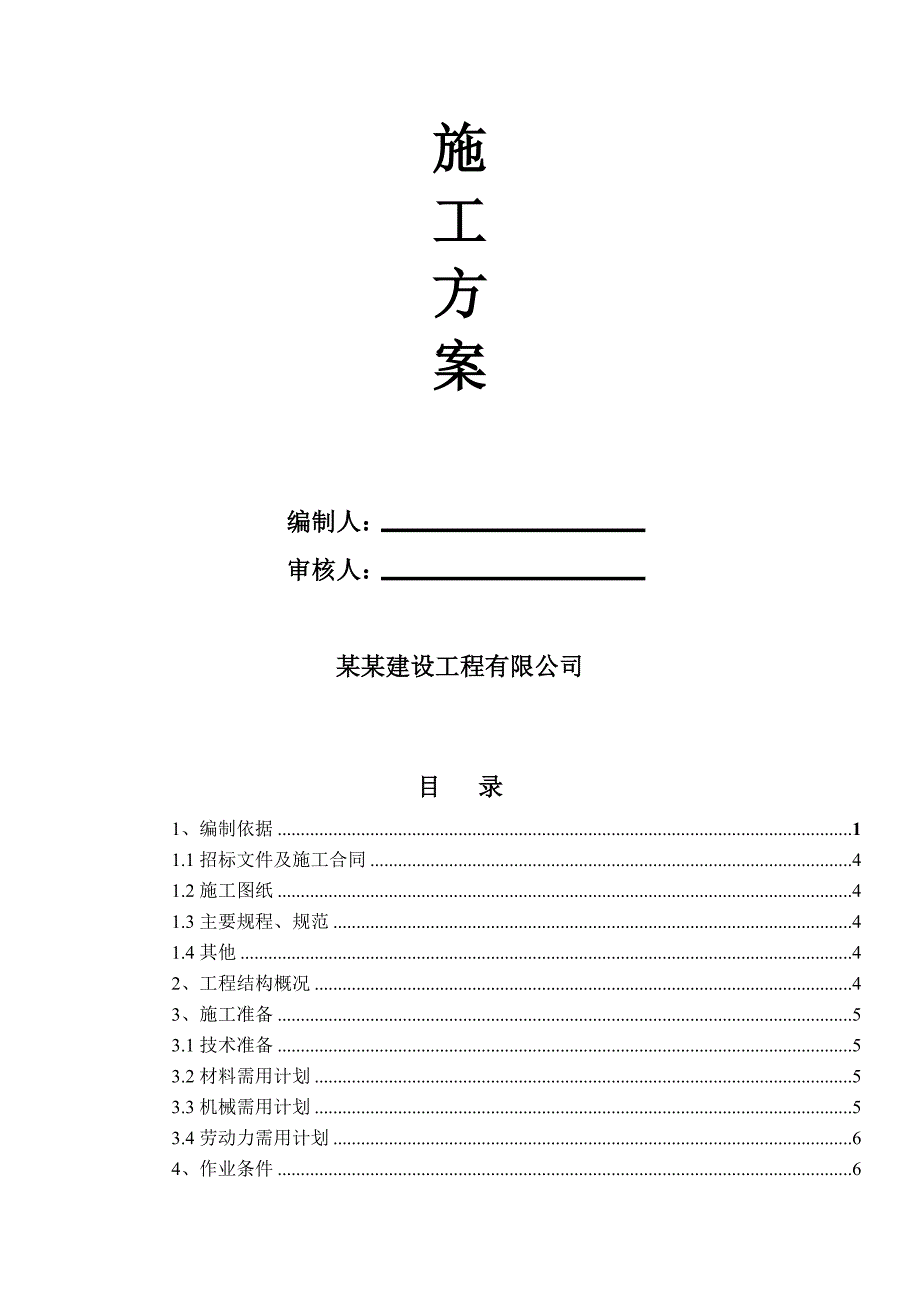

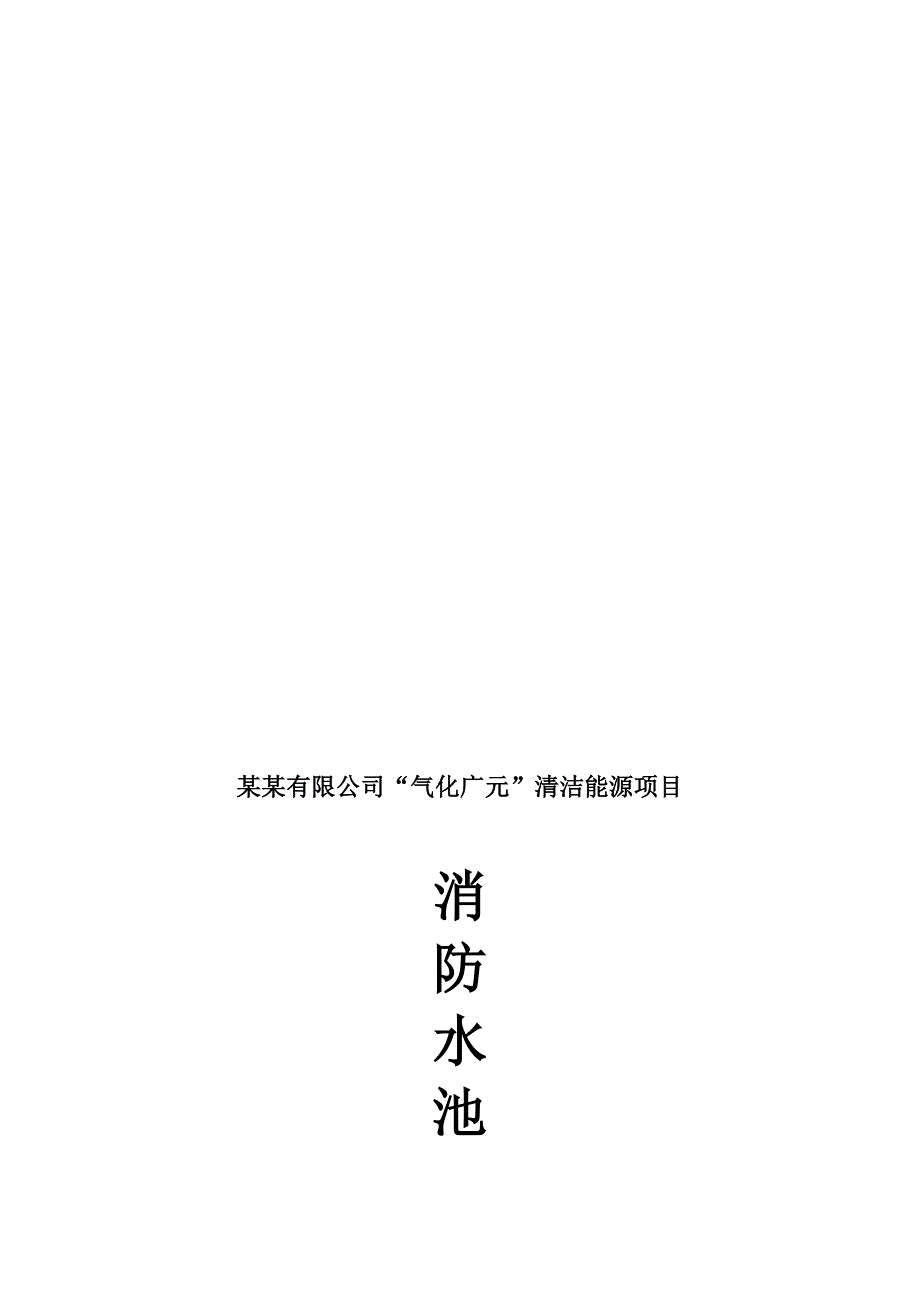

1、某某有限公司“气化广元”清洁能源项目消防水池施工方案编制人：审核人：某某建设工程有限公司目 录1、编制依据11.1招标文件及施工合同41.2施工图纸41.3主要规程、规范41.4其他42、工程结构概况43、施工准备53.1技术准备53.2材料需用计划53.3机械需用计划53.4劳动力需用计划64、作业条件64.1临时用水、用电64.2脚手架工程作业条件64.3钢筋工程作业条件64.4模板工程作业条件74.5砼工程作业条件75、主要施工方法75.1施工流程与部署75.2钢筋工程85.2.1钢筋加工、制作85.2.2钢筋连接85.2.3钢筋绑扎85.3 模板工程95.3.1模板组拼95.3.2 模

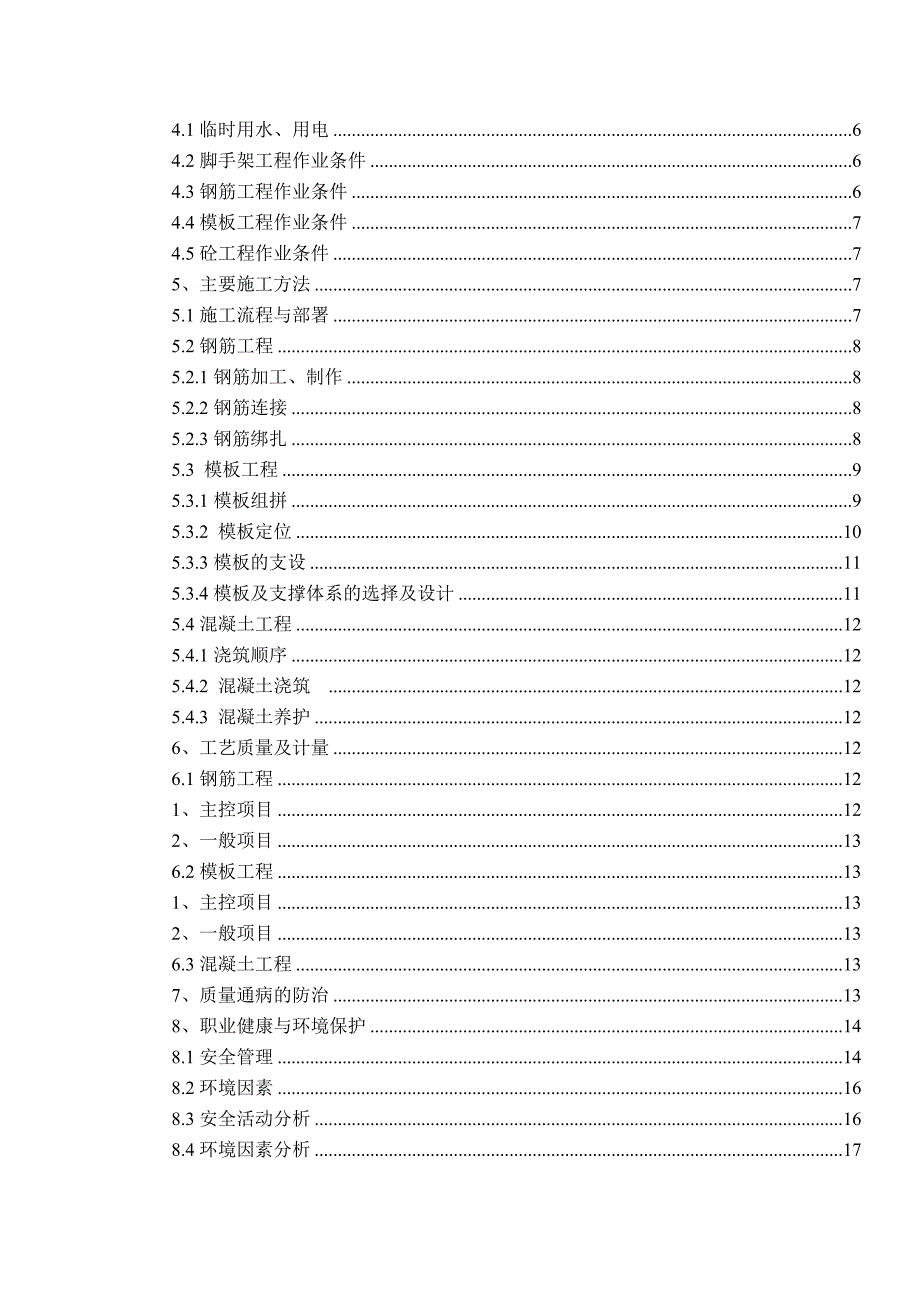

2、板定位105.3.3模板的支设115.3.4模板及支撑体系的选择及设计115.4混凝土工程125.4.1浇筑顺序125.4.2 混凝土浇筑125.4.3 混凝土养护126、工艺质量及计量126.1钢筋工程121、主控项目122、一般项目136.2模板工程131、主控项目132、一般项目136.3混凝土工程137、质量通病的防治138、职业健康与环境保护148.1安全管理148.2环境因素168.3安全活动分析168.4环境因素分析178.5成品保护措施178.5.1原材料、半成品的保护措施178.5.2钢筋砼成品保护171、编制依据1.1招标文件及施工合同某某有限公司“气化广元”清洁能源项目承
3、包施工合同1.2施工图纸某某有限公司“气化广元”清洁能源项目施工图纸，由东华工程科技股份有限公司于2011年2月出版的图纸。1.3主要规程、规范类别名称编号国家混凝土结构工程施工质量验收规范GB50204-2002建筑地基基础工程施工质量验收规范GB50202-2002建筑工程施工质量验收统一标准GB 50300-2001建设工程文件归档整理规范GB/T50328-2001工程测量规范GB50026-93行业石油化工混凝土水池工程施工及验收规范SH/T3535-2002建筑工程大模板技术规程JGJ74-2003建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-
4、88建筑施工安全检查标准JGJ59-99建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001混凝土结构工程施工工艺标准ZJQ00-SG-002-20031.4其他(1)建设部“关于建筑业进一步推广应用十项新技术的通知”。(2)企业ISO9001-2000 质量体系管理文件和环境/职业健康安全管理体系文件。(3)公司施工技术手册2、工程概况 某某有限公司“气化广元”清洁能源项目位于广元市利州区回龙河工业区。该工程建设单位为某某有限公司。该消防水池为某某有限公司“气化广元”清洁能源项目的配套设施工程，该消防水池为封闭水池，占地面积1504.75m2。水池是2座净空为32m22m的，本工程以绝
5、对标高501.8m为0.000，基础为筏板基础，厚度为250mm；基础底相对标高为-1.450；该地基承载力特征值fak180Kpa，基础进入持力层深度200mm，地震设防烈度为7度，垫层混凝土为C15，厚度为100mm，每边宽出100mm；池体为C30抗渗混凝土，抗渗等级为S6，池壁厚度为250mm，顶板厚度为150mm，KZ为300300； 某某有限公司“气化广元”清洁能源项目消防水池为全现浇结构。3、施工准备3.1技术准备(1)组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。(2)编制施工方案，对
6、施工队进行技术交底。(3)对施工人员进行安全和技术培训，加强班组的技术素质。3.2材料需用计划序号材料名称规格单位数量备注1钢管483.5（4-6）mT203木方50100M3154木模板185091518张10005顶托颗25006扣件颗80007止水螺杆840/790mm根3500止水片满焊3.3机械需用计划序号机械名称型号数量1平刨机MB573A1 台2圆盘锯MJ104A1 台3压刨机MB1041 台4电焊机BX1-5002 台5钢筋断料机1台6钢筋弯曲机1台7钢筋调直机1台8混凝土振捣棒4 台3.4劳动力需用计划序号工种人数进场时间备注1钢筋工182011.3.15已安全教育2木工20
7、2011.3.15已安全教育3砼工152011.3.15已安全教育4架子工202011.3.15已安全教育5电（焊）工42011.3.15已安全教育专职安全员12011.2.已安全教育杂工32011.3.15已安全教育4、作业条件4.1临时用水、用电现场配备专职水电工，保证现场的用水、用电的线路安全畅通，各种机械设备运行完好。4.2脚手架工程作业条件4.2.1各种进场的钢管、扣件均应出具产品质量合格证、质量检验报告。旧钢管应检查表面的锈蚀深度、和钢管的变形程度，其偏差应满足规范的规定。4.2.2各种钢管、扣件、跳板的进场数量应满足现场连续施工的条件。4.2.3工长应根据施工规范、操作工艺及作业
8、指导书的要求向施工班组作出详细的书面安全、技术交底，参加交底的施工人员应在交底书上签名。4.3钢筋工程作业条件4.3.1钢筋原材料的品种、规格、数量必须符合设计图纸的要求。4.3.2钢筋进场后，按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定陪同甲方、监理人员在现场随机抽取试件作力学性能检验，由试验部门出具的复试报告，复试合格方可使用。4.3.3钢筋制作前由钢筋工长根据设计图纸和有关规范要求对构件钢筋进行翻样，然后作业班组按照放样图进行下料和钢筋保护层砂浆垫块的制作。4.3.4钢筋工长根据施工规范和操作工艺向施工班组做出详细的安全、技术交底。4.4模板工程作业条件4.4.1本工程采用
9、的模板为木胶合板模板，板厚18mm。模板进场后，由项目部有关人员检验，合格后方可使用。加固模板所采用的木方应用压刨进行刨制，以做到尺寸一致。4.4.2根据图纸设计要求绘制出配模图，按照审批好的配模图进行下料，现场不得乱裁模板。4.4.3工长按照操作工艺标准和施工规范的要求向班组做出详细的安全、技术交底，参加交底的施工人员应在交底书上签名。4.5砼工程作业条件4.5.1模板、钢筋、预留孔洞及预埋件已经安设完毕，经检查符合设计及规范要求，并办好隐检、预检手续。4.5.2商品混凝土已提前通知搅拌站并详细告之所需混凝土的参数。4.5.3现场所用的砼输送泵、振动器、振动棒等经调试已合格 (夜间照明的灯具
10、准备充足)。运输道路畅通。提前与气象部门联系，尽量避开恶劣的天气。4.5.4工长应根据砼操作的工艺标准向施工班组作出详细的安全、技术交底。5、主要施工方法5.1施工流程与部署1）整体部署 首先进行底板浇筑施工，池壁浇筑至底板面标高以上600mm处留设施工缝。然后进行KZ、池壁施工，KZ施工可以先浇筑到加腋处下口10cm，然后再进行余下池壁与顶板浇筑。2）施工流程 垫层混凝土浇筑测量放线底板钢筋绑扎底板混凝土浇筑底板混凝土养护池壁、KZ定位放线池壁、KZ钢筋绑扎满堂脚手架搭设池壁、KZ模板安装加固浇筑KZ混凝土池壁及顶板模板安装加固（顶板钢筋绑扎）混凝土浇筑5.2钢筋工程5.2.1钢筋加工、制作
11、在熟悉施工图纸的基础上，按照设计规范及施工验收规范的有关规定，确定钢筋相互穿插、避让关系，接头位置，搭接长度，锚固长度，在准确理解设计意图、执行规范的前提下，认真进行钢筋翻样。钢筋加工应严格按图纸和施工翻样进行制作，制作前应由专人对翻样结果进行复核，钢筋半成品按规格、品种、使用部位等分类堆放，挂牌标识。所有钢筋半成品经验收合格后方可按使用部位投入使用。钢筋现场代换必须经总包单位、监理单位、业主单位同意后方可进行。5.2.2钢筋连接钢筋连接方式：消防水池钢筋均采用搭接焊连接，双面焊连接长度5d、单面焊连接长度10d。钢筋连接在施工过程中要注意以下几点：（1）所有用于连接的钢筋母材均应检验合格 ，
12、接头处的杂物应清理干净。（2）所用机械设备必须事先进行校验，所有操作人员必须持证上岗。（3）施工完毕后需按照一定比例进行抽样检验。5.2.3钢筋绑扎钢筋绑扎顺序：对底板首先绑扎底板下层钢筋，随后绑扎底板面钢筋。池壁竖向钢筋采用搭接焊，混凝土浇筑完毕的第二天、对施工缝进行处理完毕后开始进行池壁竖向钢筋的焊接作业，焊接接头必须在甲方、监理的见证下取样送检。钢筋绑扎前，操作人员必须熟悉图纸，领会设计意图。绑扎过程中,必须注意安装预埋、预留的适时穿插，要反复对照图纸认真检查，要严格执行三检制，自检、互检后才能进行交接检，并认真做好每次检查记录，做到钢筋质量的可追溯性。钢筋绑扎施工过程中还应注意以下几点
13、：（1）钢筋的布放位置要准确、绑扎要牢固，池壁、KZ钢筋的定位应牢固、准确。（2）施工中要保证钢筋保护层厚度准确，双排筋时两排钢筋的间距要得到保证。（3）钢筋搭接接头位置、搭接长度以及接头面积百分率必须符合设计及施工验收规范要求。 （4）混凝土保护层厚度：底板底面钢筋保护层厚度为40mm，底板顶板、池壁、KZ及顶板钢筋保护层厚度均为30mm。（5）对所有钢筋接头按规范检验合格并做好标识后方可开始绑扎，绑扎时要求所有受力筋与水平筋贴牢。底板上负弯矩筋立钩必须向下，不得平躺或朝上方向，所有箍筋必须符合抗震规范要求。（6）钢筋支撑系统：底板上层筋与下层钢筋采用12马镫绑扎在一起，马镫梅花状布置，间距200mm。（7）钢筋焊接：HPB235级钢筋采用E-4300焊条，HRB335级钢筋采用E-5000焊条。（8）钢筋工程验收按混凝土结构工程施工及验收规范（GB50204-2002），钢筋在隐蔽之前，要严格执行“三检”制度，验收合格后提交总包及监理进行工程隐蔽验收。5.3 模板工程5.3.1模板组拼所使用的木胶合板模板现场加工及组拼。模板组装要严格按照模板配板图尺寸进行组拼；模板在现场拼装时，要控制好相邻板面之间拼缝。模板安装要求详见下表 （单位：mm）项 目允许偏差值检验方法轴线位置底板10
