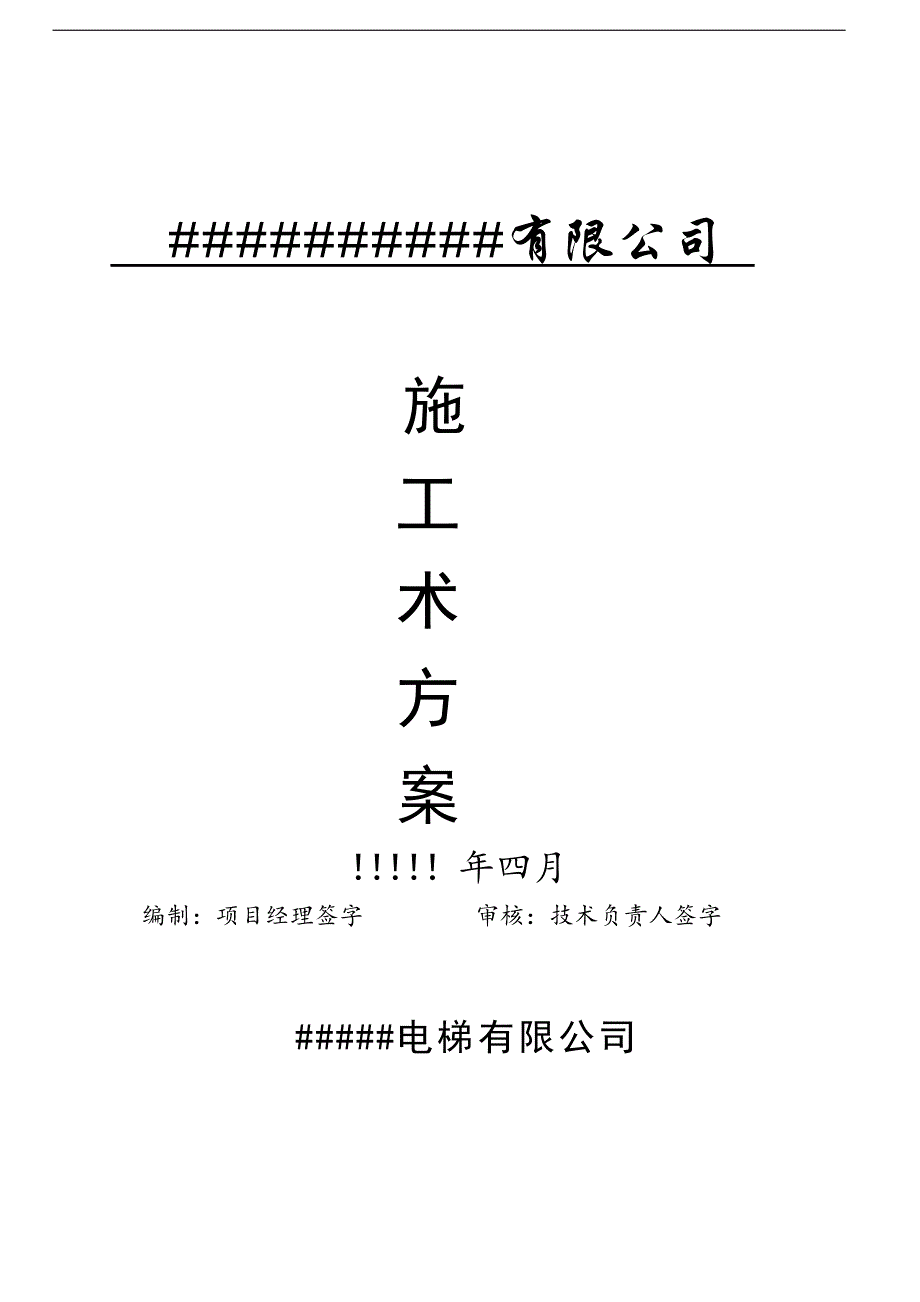

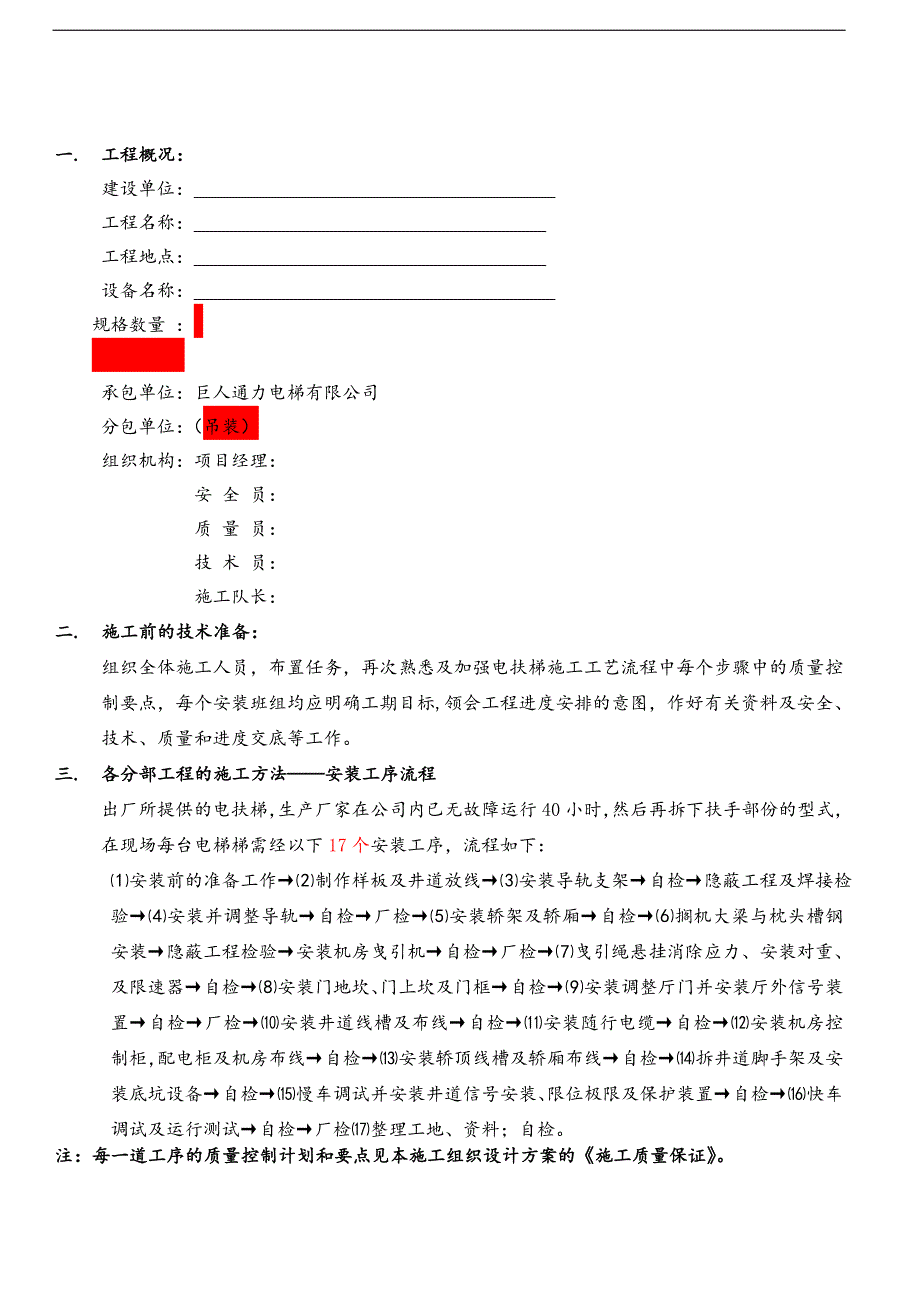

1、 #有限公司 施 工 术 方 案 ！年四月 编制：项目经理签字 审核：技术负责人签字 #电梯有限公司 一. 工程概况： 建设单位： 工程名称： 工程地点： 设备名称： 规格数量 ： 承包单位：巨人通力电梯有限公司分包单位：（吊装）组织机构：项目经理： 安 全 员： 质 量 员： 技 术 员： 施工队长： 二. 施工前的技术准备：组织全体施工人员，布置任务，再次熟悉及加强电扶梯施工工艺流程中每个步骤中的质量控制要点，每个安装班组均应明确工期目标,领会工程进度安排的意图，作好有关资料及安全、技术、质量和进度交底等工作。三. 各分部工程的施工方法安装工序流程 出厂所提供的电扶梯，生产厂家在公司内已无
2、故障运行40小时，然后再拆下扶手部份的型式，在现场每台电梯梯需经以下17个安装工序，流程如下： 安装前的准备工作制作样板及井道放线安装导轨支架自检隐蔽工程及焊接检验安装并调整导轨自检厂检安装轿架及轿厢自检搁机大梁与枕头槽钢安装隐蔽工程检验安装机房曳引机自检厂检曳引绳悬挂消除应力、安装对重、及限速器自检安装门地坎、门上坎及门框自检安装调整厅门并安装厅外信号装置自检厂检安装井道线槽及布线自检安装随行电缆自检安装机房控制柜，配电柜及机房布线自检安装轿顶线槽及轿厢布线自检拆井道脚手架及安装底坑设备自检慢车调试并安装井道信号安装、限位极限及保护装置自检快车调试及运行测试自检厂检整理工地、资料；自检。注：
3、每一道工序的质量控制计划和要点见本施工组织设计方案的施工质量保证。设备安装和组装图 施 工 质 量 保 证一 质量保证体系1. 安装班组在进行每道工序施工时，对照每道工序的质量控制计划进行，并在每道工序完工后对本道工序的质量控制点进行自检，记录于配合上述质量控制计划的专用表格安装过程工序检查报告中，及时发现、纠正问题，本道工序不合格不能进行下道工序的施工。2. 每台电梯每道工序完工之后，专职质检员按照上述质量控制计划的控制点进行复检，发现不合格之处，立即提出整改通知，以保证每台电梯每道工序的安装质量。3. 每台电梯所有安装工序完成后，质检员在班组的配合下，按照公司电梯安装验收标准（高于国家标准
4、），逐台进行整机的安装验收。对不合格处提出整改通知，并复检至合格，方可报劳动局、质检站等部门验收。4. 对质量采取与效益挂钩的奖罚措施、采取优质优价；奖罚基数为各分项工程工资额的15%。5. 从第一道安装工序开始到整机安装完毕的全过程中，形成了“对照质量计划进行每道工序的施工”+“每道工序完工后班组自检”+“每道工序质检员复检”+“整机验收”的质量管理制度，同时辅以必要的经济奖罚措施，是我方本次工程的质量保证体系的核心内容。二. 施工质量控制计划1. 安装前的准备工作1.1土建检查必须落实现场是否基本具备安装条件；施工电源是否到位；零部件存储间足够存放部件、安全措施良好；各隐蔽工程是否良好。1
5、.2脚手架的搭设要符合脚手架图纸要求。1.3每层厅门门口应设置防护栏，并张贴施工标志。1.4开箱并对照装箱清单逐台检查客梯的零部件情况，是否有缺件及零部件损坏，若有异常情况及时报告并通知建设单位备档，及时补发所需零部件以使安装施工正常进行。1.5进行机房设备的吊装，要注意吊装安全。2. 制作样板和井道放线2.1必须记录每一楼层的井道数据，最终确定井道验收结果。2.2上下样板必须符合布置图要求2.3样板的水平度必需（1.5/1000）2.4样板及样板线必须定位牢靠、保证不会在安装过程中走动3. 安装导轨支架3.1膨胀螺栓（直径、型号等）必须符合本电梯安装要求，若采预埋钢板结构，必须确认钢板预埋符
6、合本电梯安装要求。3.2焊接导轨支架必须双面焊牢、焊缝连续饱满3.4导轨支架间距2.5m，水平度3mm3.5顶端导轨支架间距导轨顶端距500mm4. 安装并调整导轨4.1两导轨顶面在全程距离偏差，轿厢导轨为0+1.5mm，对重导轨为0+2mm。4.2导轨垂直度每5m应(0.5mm)4.3轿厢导轨接头处台阶0.05mm，不应有连续缝隙，局部缝隙0.5mm4.4对重导轨接头处台阶0.15mm，不应有连续缝隙，局部缝隙1mm4.5导轨接头修光长度应为250300mm4.6导轨要用压板固定在导轨支架上，不应采用焊接或螺栓直接固定4.7导轨顶端位置，在轿厢或对重冲顶或蹲底时，导靴不会超出导轨5. 安装轿
7、架及轿厢5.1轿厢底盘水平度不应超过0.5/6005.2导轨工作面和安全钳间隙应符合产品设计要求5.3本产品采用弹性滑动导靴，伸缩范围4mm5.4轿顶反绳轮垂直度偏差0.5mm5.5轿厢壁拼装定位牢靠，壁板连接面平整度0.3mm，不应有间隙6. 安装机房曳引机6.1曳引轮、导向轮垂直度偏差0.5mm6.2曳引机承重梁长度应超过墙厚中心20mm，且不小于75mm6.3曳引机应有适当润滑油，油标油位显示清晰7. 安装对重、曳引绳及限速器7.1对重块固定可靠，对重导向轮保证润滑，加妥钢丝绳保护，对重防护网安装位置正确。 7.2补偿链滚筒运行良好。7.3补偿钢丝绳滚轮与限位开关安装正确。7.4曳引绳长
8、度应满足轿底/对重撞板至缓冲器顶面有足够的距离，绳表面不应有油污。7.4曳引绳相互差值不大于5。7.5曳引绳头螺母应将锁母锁紧并装有销钉。7.6限速器钢丝绳与导轨垂线平行距离偏差全程5mm7.7限速器钢丝绳长度应满足涨紧装置距底坑地面的距离，绳表面不应有油污。8. 安装门地坎、门上坎及门框8.1厅门地坎要高出最终地面25mm，水平度偏差0.5/6008.2厅门门套立柱垂直度偏差及横梁的垂直度偏差0.5/6008.3厅门导轨与地坎槽在导轨两端和中间三处的偏差均1mm8.4厅门导轨侧面对地坎平面垂直度0.5mm8.5厅门底端面与地坎间隙41mm8.6轿门地坎间隙与厅门地坎间隙在0+3mm之间。9.
9、 安装调整厅门并安装厅外信号装置9.1本产品门为双折中分门，每层层门缝隙必须41mm9.2厅门限位应符合开关门要求9.3门扇与门框间隙均匀，尺寸为41mm9.4门轮与轿厢地坎间隙在6.510mm间内9.5各层厅门的安装、调整都应达到运行轻快平稳的效果9.6厅门钥匙开关操作要灵活，各层呼梯按钮及信号指示装置盒位置正确、横竖端正10. 安装井道线槽及布线10.1微电子信号线应和其它线路按产品要求隔离敷设10.2线槽必须接地保护、接头处必须跨接10.3线槽内电线总截面面积不许超过该线槽总截面面积的60%10.4线槽弯角电线受力处应加绝缘衬，出入口应有护套保护10.5采用金属软管处，应固定点均匀，转弯
10、处弯曲半径不小于外径的4倍11. 安装随行电缆11.1随行电缆的弯曲半径不小于400mm，不应有打结、扭曲11.2随行电缆长度应能满足轿厢压缩缓冲器时不得与底坑地面和轿厢边框接触的要求11.3电缆的定位要充分考虑到运行中不得与导轨支架、线槽发生卡阻、摩擦12. 安装机房控制柜，配电柜及机房布线12.1配电柜及主电源开关应在机房入口方便操作处12.2动力线和控制线路应隔离敷设，零地线应始终分开，接地线须用黄绿线 12.3线槽内电线总截面面积不许超过该线槽总截面面积的60%12.3控制柜安装位置应方便维修12.4主电源开关不应控制井道、机房、轿厢及轿顶的照明及电源插座和报警装置12.5接入控制柜各
11、接线端子应有线号12.6动力回路绝缘电阻应大于0.5M, 其它回路应大于0.25M13. 安装轿顶线槽及轿厢布线13.1线槽内电线总截面面积不许超过该线槽总截面面积的60%13.2轿顶接线盒、轿厢操纵盘各接线端子应有线号13.3照明、风扇等220V电源线，应与电子线路控制线分开敷设14. 拆井道脚手架及安装底坑设备14.1油压缓冲器活塞垂直度偏差0.5%，应保证缓冲器开关能正常工作14.2缓冲器与轿底/对重碰板距离150400mm（本产品为液压缓冲器）14.3涨紧装置距底坑平面距离应在380mm内，安全距离符合国家要求。14.4应设打开底层层门去底坑能方便操作位置设置一个急停开关，方便检修和维
12、护。14.4对重/轿底的撞板中心与缓冲器中心偏差10mm 15. 慢车调试并安装井道信息、端站减速保护装置15.1动慢车前应确认当轿厢运动时，在井道内没有其它可能碰到轿厢的杂物。15.2通车运行前应能保准电梯上所有安全装置全部安装到位确保电梯设备与人身安全。15.3按产品要求，确认一切准备工作均已完成方可通电动车。15.4井道信息的安装位置应保证电梯的正常工作15.5上下端站的限位、极限、强迫减速开关位置必须正确15.6检修控制盒，轿顶检修控制优先于机房检修控制功能必须符合要求，以确保安全15.7制动器间隙需0.7mm15.8慢车运行到各层、检查并各层门刀、门锁、门地坎间隙均应符合要求方可通车
13、15.9门机调整到能灵活带到轿门及每层厅门，满足开关门均应符合要求方可通车16. 快车调试及运行测试16.1产品运行速度满足要求，起制动加减速度应控制在1.5m/s2 、0.48m/s2，舒适感良好。16.2指令、召唤、超载、关门保护及声光信号显示准确无误16.3平层精度应在5mm范围16.4各运行、超载试验正常，测定温升，噪声正常17. 整理工地、资料；自检17.1制动器板手应涂成红色挂在机房，曳引轮、限速器轮必须有方向标记17.2机房、井道、底坑、轿顶无杂物17.3所有电梯金属构架、托垫、承重梁、焊接处均应涂漆防锈处理17.4按照客梯安装验收规范作一次全面的整机自检验收，合格后方可申报有关部门（劳动局、建委、建设单位、监理单位）进行验收。17.5按要求整理有关工程内页资料/竣工资料/设备手册，准备完整移交。施工规范及安全保证措施电梯安装过程控制本电梯安装工程，经本公司认真考虑，仔细研究，决定将该工程分为四个阶段完成：前期准备阶段1）、公告、申报：申报进场开工手续。按照现场监理工程师和招标人现场代表的管理要求，提供我公司安装资质、施工组织设计方案等资料，出示技监局开工告之书，张贴警示标识、工地管理制度，待审查合格后，通知我公司，即安排进场。2）、进场安全与安装规范教育：积极参加监理工程师对安装与调试施工人员进行的安全教育，熟
