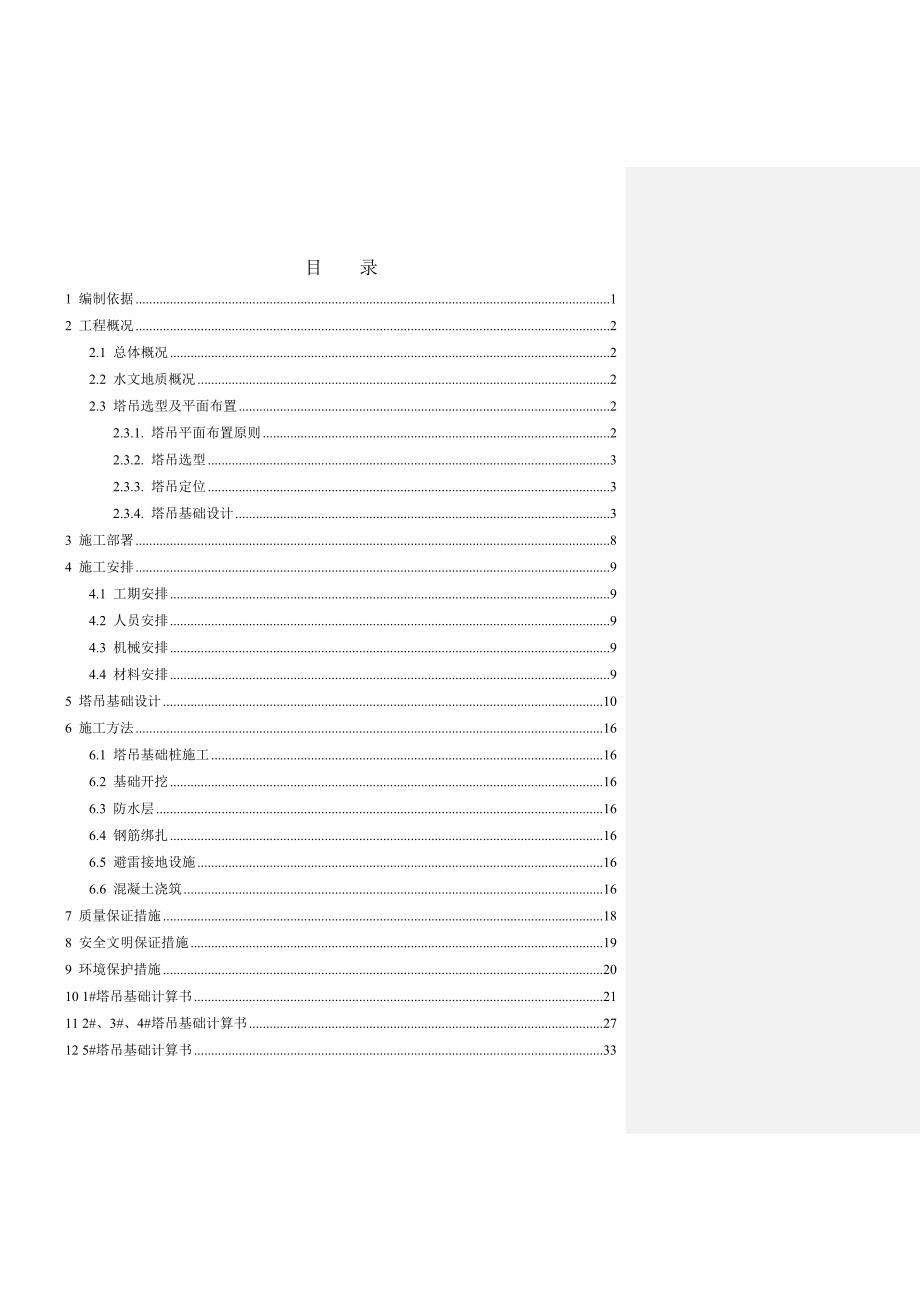

1、目 录1 编制依据12 工程概况22.1 总体概况22.2 水文地质概况22.3 塔吊选型及平面布置22.3.1. 塔吊平面布置原则22.3.2. 塔吊选型32.3.3. 塔吊定位32.3.4. 塔吊基础设计33 施工部署84 施工安排94.1 工期安排94.2 人员安排94.3 机械安排94.4 材料安排95 塔吊基础设计106 施工方法166.1 塔吊基础桩施工166.2 基础开挖166.3 防水层166.4 钢筋绑扎166.5 避雷接地设施166.6 混凝土浇筑167 质量保证措施188 安全文明保证措施199 环境保护措施2010 1#塔吊基础计算书2111 2#、3#、4#塔吊基础计

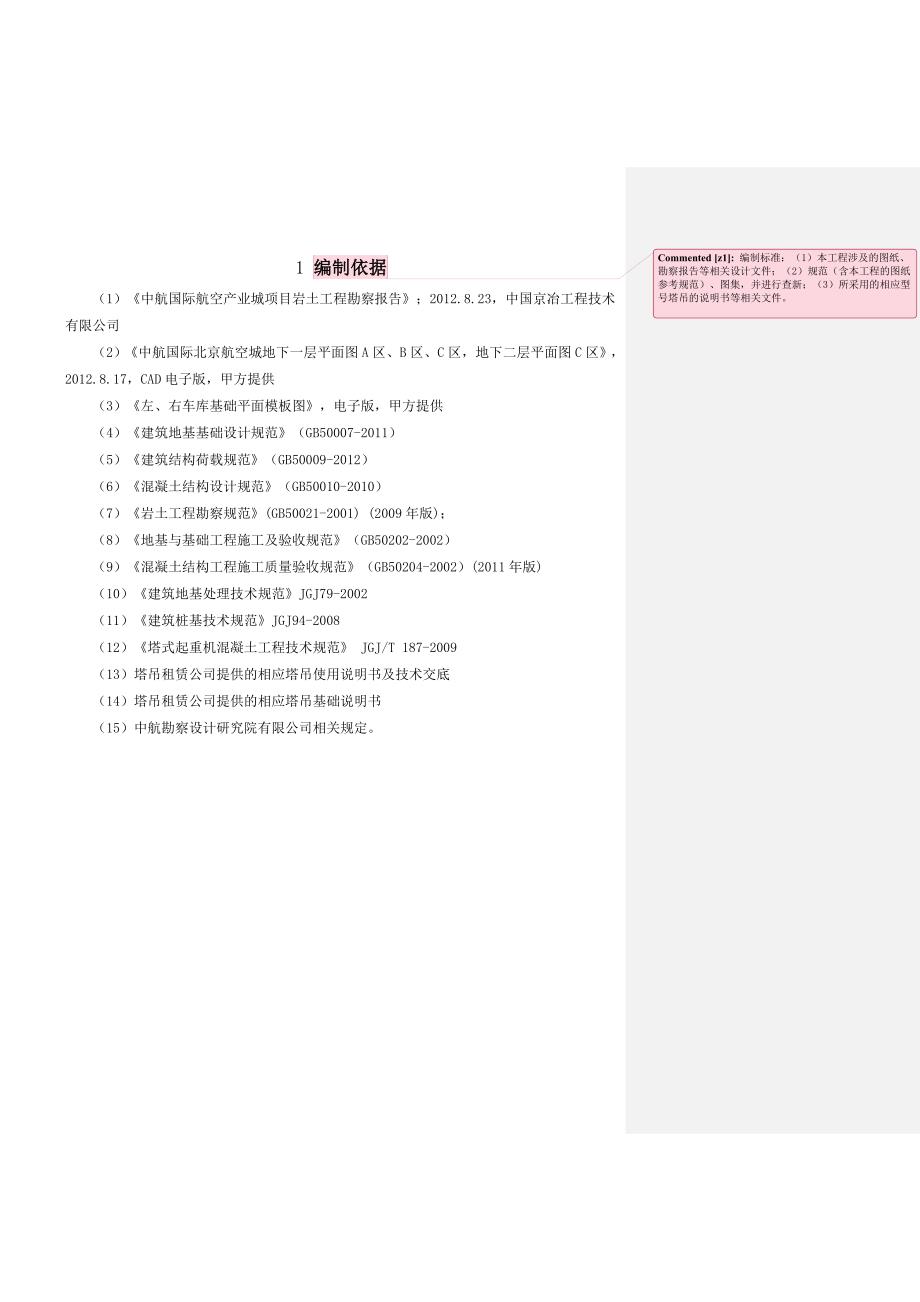

2、算书2712 5#塔吊基础计算书331 编制依据编制标准：（1）本工程涉及的图纸、勘察报告等相关设计文件；（2）规范（含本工程的图纸参考规范）、图集，并进行查新；（3）所采用的相应型号塔吊的说明书等相关文件。（1）中航国际航空产业城项目岩土工程勘察报告；2012.8.23，中国京冶工程技术有限公司（2）中航国际北京航空城地下一层平面图A区、B区、C区，地下二层平面图C区，2012.8.17，CAD电子版，甲方提供（3）左、右车库基础平面模板图，电子版，甲方提供（4）建筑地基基础设计规范（GB50007-2011）（5）建筑结构荷载规范（GB50009-2012）（6）混凝土结构设计规范（GB5
3、0010-2010）（7）岩土工程勘察规范(GB50021-2001) (2009年版)；（8）地基与基础工程施工及验收规范（GB50202-2002）（9）混凝土结构工程施工质量验收规范（GB50204-2002）(2011年版) （10）建筑地基处理技术规范JGJ79-2002（11）建筑桩基技术规范JGJ94-2008（12）塔式起重机混凝土工程技术规范 JGJ/T 187-2009（13）塔吊租赁公司提供的相应塔吊使用说明书及技术交底（14）塔吊租赁公司提供的相应塔吊基础说明书 （15）中航勘察设计研究院有限公司相关规定。2 工程概况（1）工程总体情况：位置、建筑面积、占地面积、楼层、

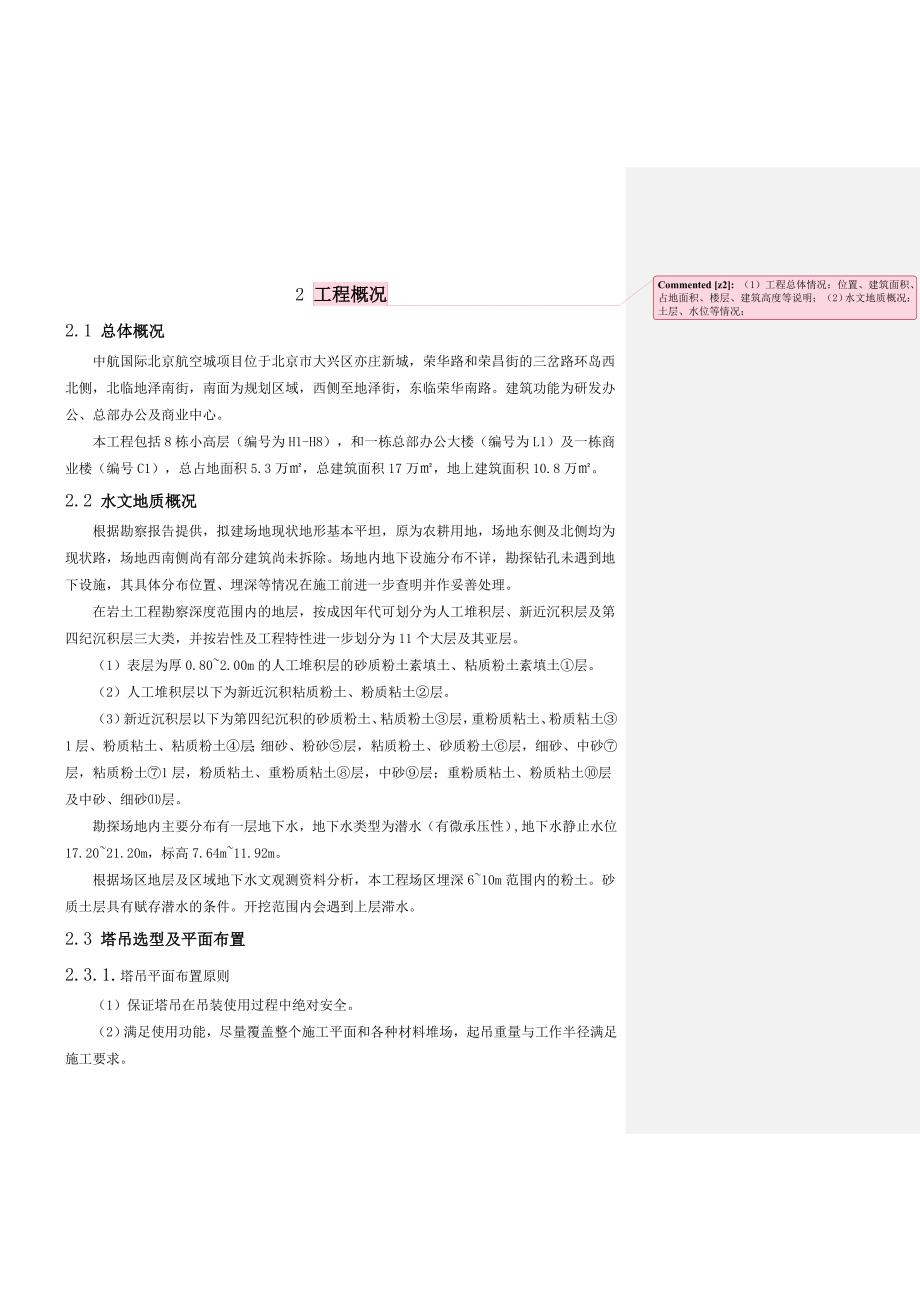

4、建筑高度等说明；（2）水文地质概况：土层、水位等情况；2.1 总体概况中航国际北京航空城项目位于北京市大兴区亦庄新城，荣华路和荣昌街的三岔路环岛西北侧，北临地泽南街，南面为规划区域，西侧至地泽街，东临荣华南路。建筑功能为研发办公、总部办公及商业中心。本工程包括8栋小高层（编号为H1-H8），和一栋总部办公大楼（编号为L1）及一栋商业楼（编号C1），总占地面积5.3万，总建筑面积17万，地上建筑面积10.8万。2.2 水文地质概况根据勘察报告提供，拟建场地现状地形基本平坦，原为农耕用地，场地东侧及北侧均为现状路，场地西南侧尚有部分建筑尚未拆除。场地内地下设施分布不详，勘探钻孔未遇到地下设施，其具
5、体分布位置、埋深等情况在施工前进一步查明并作妥善处理。在岩土工程勘察深度范围内的地层，按成因年代可划分为人工堆积层、新近沉积层及第四纪沉积层三大类，并按岩性及工程特性进一步划分为11个大层及其亚层。（1）表层为厚0.802.00m的人工堆积层的砂质粉土素填土、粘质粉土素填土层。（2）人工堆积层以下为新近沉积粘质粉土、粉质粘土层。（3）新近沉积层以下为第四纪沉积的砂质粉土、粘质粉土层，重粉质粘土、粉质粘土1层、粉质粘土、粘质粉土层；细砂、粉砂层，粘质粉土、砂质粉土层，细砂、中砂层，粘质粉土1层，粉质粘土、重粉质粘土层，中砂层；重粉质粘土、粉质粘土层及中砂、细砂层。勘探场地内主要分布有一层地下水，
6、地下水类型为潜水（有微承压性）,地下水静止水位17.2021.20m，标高7.64m11.92m。根据场区地层及区域地下水文观测资料分析，本工程场区埋深610m范围内的粉土。砂质土层具有赋存潜水的条件。开挖范围内会遇到上层滞水。2.3 塔吊选型及平面布置2.3.1. 塔吊平面布置原则（1）保证塔吊在吊装使用过程中绝对安全。（2）满足使用功能，尽量覆盖整个施工平面和各种材料堆场，起吊重量与工作半径满足施工要求。（3）满足塔吊的各种性能，确保塔吊安装和拆除方便。（4）降低费用，使塔吊安装和拆除费用降低。2.3.2. 塔吊选型根据本工程现场状况及现场垂直运输需要，现场布置5台TC7013（1#、3#
7、臂长70米，2#、4#、5#塔吊臂长65米）塔吊。2.3.3. 塔吊定位现场5台塔吊分别采用轴线定位法，根据塔吊的中心位置距轴线的距离进行定位。定位原则为避开框架柱、框架梁和剪力墙进行定位。塔吊布置如下图所示：1#塔吊基础布置在A区西侧基坑边，2#塔吊基础布置在A区东侧基坑边，3#塔吊基础布置在B区西侧基坑边，4#塔吊基础布置在B区东侧基坑边，5#塔吊基础布置在C区东侧基坑边。2.3.4. 塔吊基础设计2.3.4.1. 承台基础（1）说明塔吊布置原则、根据前面所述工程概况选择塔吊型号、确定塔吊定位、塔吊基础设计（2）附图说明（总体布置图、塔吊具体定位）1#、2#、3#、4#塔吊所在地库区基础底
8、板土层为粘质粉土层，地基承载力为135Kpa，5#塔吊所在地库区基础底板土层为粉质粘土-重粉质粘土2层，地基承载力为120Kpa，根据TC7013塔吊使用说明书，需要7.5m7.5m1.7m塔吊基础满足塔吊使用要求。2.3.4.2. 桩基础（1）说明塔吊布置原则、根据前面所述工程概况选择塔吊型号、确定塔吊定位、塔吊基础设计（本工程不能利用CFG工程桩，根据塔吊公司意见进行基础优化，确定基础尺寸）（2）附图说明（总体布置图、塔吊具体定位）1)1#、2#、3#、4#塔吊所在地库区基础底板土层为粘质粉土层，地基承载力为135Kpa，5#塔吊所在地库区基础底板土层为粉质粘土-重粉质粘土2层，地基承载力
9、为120Kpa，根据TC7013塔吊使用说明书，需要7.5m7.5m1.7m塔吊基础才能满足塔吊使用要求。2）现场承台下CFG桩已经施工完成，根据现场实际情况，7.5m7.5m1.7m塔吊基础会与原有独立基础下承台发生冲突，与CFG桩发生冲突，经与设计院沟通，设计院不同意将塔吊基础设计到承台以内。3）经项目部内部讨论，将塔吊基础尺寸缩小至5.5m5.5m1.7m，设计为桩基形式，此塔吊基础形式经过塔吊租赁公司认可，桩基方案由中联重科建筑起重机械公司提供，桩底持力层均为细砂、中砂层，地基承载力为280Kpa，满足塔吊基础地基承载力的要求。4)本方案根据中联重科建筑起重机械公司提供的本工程塔吊基础
10、施工方案（详见附件）进行验算。塔吊平面布置图塔吊编号详细定位（承台基础）1#2#3#4#5#塔吊编号详细定位（桩基础）1#2#3#4#5#3 施工部署根据挖土顺序确定本工程5台塔吊施工顺序。整个现场分为A区、B区和C区，西侧基坑为一个大区（A区），东侧基坑根据基坑开挖标高分为两个大区（B、C区），现场布置5台TC7013塔吊（1#、3#塔吊臂长70米，2#、4#、5#臂长65m）塔吊。随着土方开挖顺序，塔吊基础施工阶段，1#、2#、3#先同时施工，待施工完毕后，再进行4#、5#塔吊基础施工。4 施工安排进行塔吊基础施工的总体安排：含人员、材料、机械、现场及工期安排，做好施工准备。4.1 工期安
11、排1#塔吊计划2013.01.18-2013.01.20进行塔吊基础施工。2#塔吊计划2013.01.18-2013.01.20进行塔吊基础施工。3#塔吊计划2013.01.18-2013.01.20进行塔吊基础施工。4#塔吊计划2013.01.18-2013.01.20进行塔吊基础施工。5#塔吊计划2013.01.18-2013.01.20进行塔吊基础施工。4.2 人员安排塔吊基础由生产经理和工程部等组织施工，配备钢筋制作、绑扎及混凝土浇筑作业人员30人，负责钢筋制作、绑扎和混凝土浇筑。4.3 机械安排混凝土汽车输送泵一台，确保使用时运转正常；各类小型手工用具购置齐全。4.4 材料安排与商品
12、混凝土搅拌站联系，确保混凝土保质保量连续供应。确保模板质量和数量满足施工需要。所有钢材必须有材质证明和复验报告，不允许有不合格的材料或产品投入使用，对进入现场的各种型号的钢材，分型号堆放，并做好标识、标明产品名称、规格、生产厂家、出厂日期、进货日期、检验状态等。5 塔吊基础设计5.1 承台基础（1）塔吊基础参数：包括尺寸、地基承载力、标高等，附平面图、剖面图、配筋图；（2）与原结构关系的附图；（3）节点部位图：马凳筋平面及剖面图、桩顶钢筋锚固构造图。5.1.1. 各塔吊基础设计参数设计根据本工程塔吊基础设计原则以及中航国际航空产业城项目岩土工程勘察报告，1#、2#、3#、4#塔吊基础持力层均为
