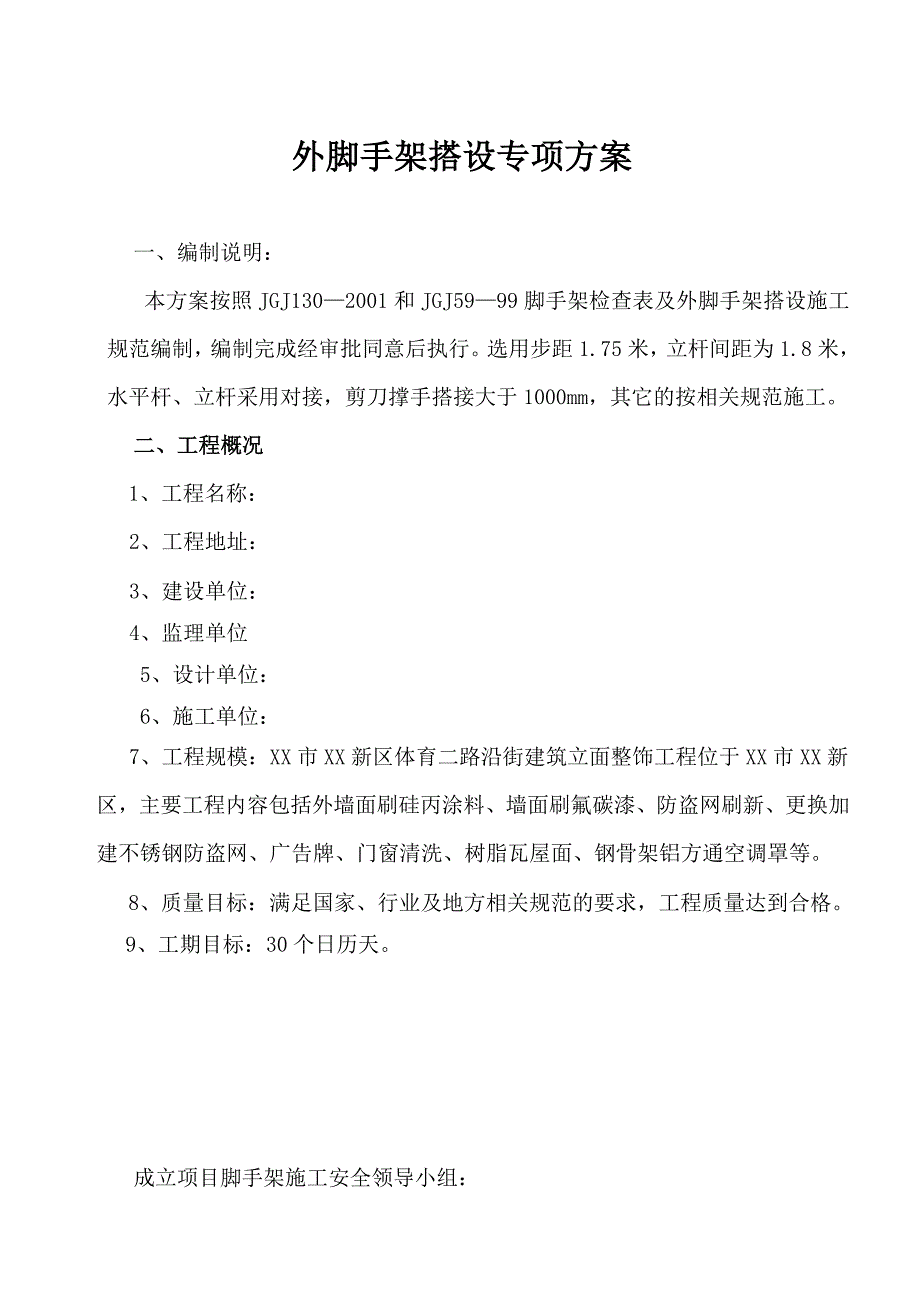

1、XX市XX新区体育二路沿街建筑立面整饰工程外墙脚手架施工方案编制：_审核：_审批：_ XXXXXXXXXX有限公司外脚手架搭设专项方案一、编制说明：本方案按照JGJ1302001和JGJ5999脚手架检查表及外脚手架搭设施工规范编制，编制完成经审批同意后执行。选用步距1.75米，立杆间距为1.8米，水平杆、立杆采用对接，剪刀撑手搭接大于1000mm，其它的按相关规范施工。二、工程概况 1、工程名称： 2、工程地址： 3、建设单位：4、监理单位 5、设计单位： 6、施工单位： 7、工程规模：XX市XX新区体育二路沿街建筑立面整饰工程位于XX市XX新区，主要工程内容包括外墙面刷硅丙涂料、墙面刷氟碳

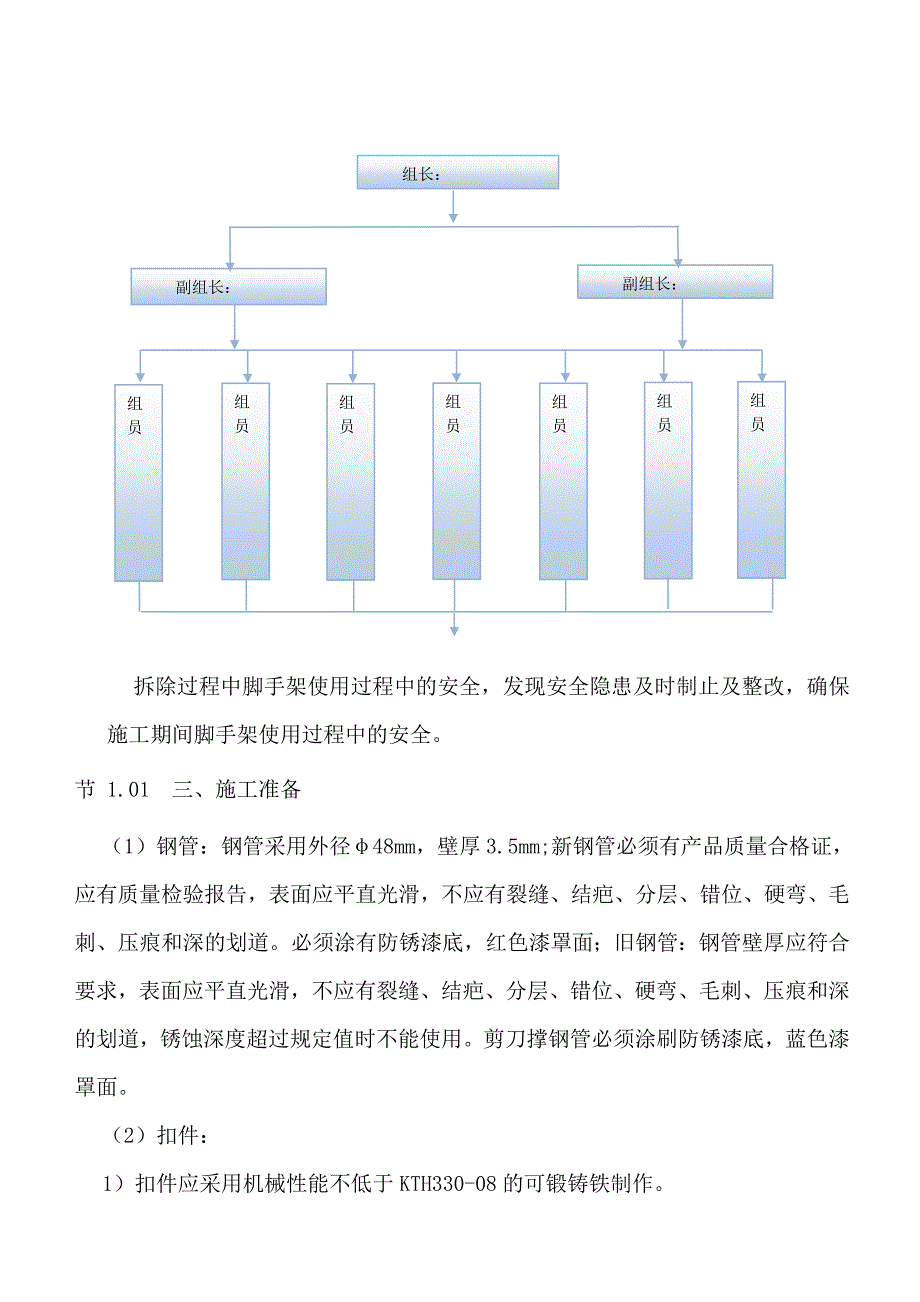

2、漆、防盗网刷新、更换加建不锈钢防盗网、广告牌、门窗清洗、树脂瓦屋面、钢骨架铝方通空调罩等。 8、质量目标：满足国家、行业及地方相关规范的要求，工程质量达到合格。9、工期目标：30个日历天。成立项目脚手架施工安全领导小组：组长：副组长：组员组员组员组员组员组员副组长：组员拆除过程中脚手架使用过程中的安全，发现安全隐患及时制止及整改，确保施工期间脚手架使用过程中的安全。节 1.01 三、施工准备（1）钢管：钢管采用外径48mm，壁厚3.5mm;新钢管必须有产品质量合格证，应有质量检验报告，表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。必须涂有防锈漆底，红色漆罩面；旧钢管
3、：钢管壁厚应符合要求，表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，锈蚀深度超过规定值时不能使用。剪刀撑钢管必须涂刷防锈漆底，蓝色漆罩面。（2）扣件：1）扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。2）铸件不得有裂纹、气孔；不宜有缩松，砂眼等其它影响使用的铸造缺陷；并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。3）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。5）当扣件夹紧钢管时，开口处的最小距离应小于5mm。6）扣件表面应进行防锈处理。（3）脚手板：
4、本工程脚手板采用满铺竹笆，巴片应平整，扭曲和变形的不能使用;每步架均满铺笆片，每四步架做全封闭层。（7）安全网：采用密目式安全网，要有出厂合格证。从地面二层顶板起四步距内采用绿色安全网，绿色安全网上四步距内采用黄色安全网，交替铺设。（8）踢脚板：每步架均做栏杆采用冲压钢板，表面刷红白相间油漆。四、技术安全准备（1）架子工必须具备国家标准特种作业人员安全技术考核管理规则要求的条件，经培训、考核、取得安全操作证并也体检合格，方可从事脚手架安装、拆卸作业。（2）脚手架安装前，架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，并将符合要求的架杆、扣件等材料运至现场，分类堆放，搭设前应
5、清除障碍物，搭设范围内基础土方必须分层夯实平整，并应作好排水沟。（3）架子工作业时，必须戴好安全帽，系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆卸下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、开玩笑。五、脚手架搭设5.1 脚手架搭设要求外脚手架搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。5.2 外脚手架的搭设顺序外脚手架的搭设应严格遵循以下顺序：铺木方（根据实际需要）逐根树立立杆并与扫地杆扣紧摆放扫地杆装扫地小横杆并与立杆和扫地杆扣紧装第一
6、步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第三、四步大横杆和小横杆安连墙杆接立杆铺脚手板5.3地基处理与底座安放外架基地现状为混凝土地面（如地面无硬地化的，须用素混凝土铺10厚的基础），地基有足够的承载力，在混凝土地面上铺一层模板，立杆在套上钢垫后直接落在模板上。5.4杆件搭设（1）立杆纵距1.8m，横距0.9m，步距1.8m，内排立杆距建筑物净距为250300mm。（2）立柱上的对接扣件应交错布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中距主节点的距离不应大于下距的/。（3）脚手架设置纵、横扫地杆，扫地杆设在基底mm处，横向
7、扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱子；当立柱基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立柱固定；单边坡的立柱轴线 到边坡的距离不应小于mm。（4）纵向水平杆：）纵向水平杆设于横向水平杆之上，设三根纵向水平杆（即里、中、外各一根），用扣件与横向水平杆扣紧。）纵向水平杆一般采用对接扣件连接，也可采用搭接。对接、搭接应符合下列要求：a、对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于mm，并应避免设在纵向水平杆的跨中。（5）横向水平杆：每一主节点必须设置一根横向水平杆，并用扣件和立杆扣紧。本工程脚手板采用底层和操作层满铺封闭（6）脚手板1、每两步脚架
8、手板应铺满铺稳,离开墙面120150mm2、竹串片脚手板应设置在三根横向水平杆上,当脚手板长度小于2m时,可采用两根横向水平杆支承,但应将脚手板两端与其可靠固定,严防倾翻。脚手板可采用对接平铺,亦可采用搭接铺设。脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长度应不大于100mm,脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm。3、作业层端部脚手板,其板长两端均应与支承杆可靠地固定。（7）连墙件：）本工程设置的连墙杆为刚性连接，连墙件的连墙杆采用*3.5钢管，连墙杆件与脚手架采用U型螺栓连接、连墙杆焊接在用膨胀螺栓后锚铁
9、板上。）连墙杆的布置：水平距离1.8X3=5.4m，垂直距离为3.6m的梅花形布置；连墙杆宜靠近主节点设置，偏离主节点的距离不应大于mm；连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍微下斜，不容许上翘起。（8）支撑1）设全封闭剪刀撑，每道剪刀撑跨越立柱的根数在5-7根之间，每道剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面的倾斜角宜在45o60o之间.2）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。（9）建筑物出入口处脚手架的搭设:建筑物出入口的脚手架，应根据出入口的高度和宽度采用平行弦桁梁结构形式在开口处的两边要
10、采用独立双立杆，悬空立杆下要设安全扣件，此处的连接要加密，每步设置，同时在洞口边及其上设置剪力撑。出入口脚手架的上方要有安全可靠的隔离防护设施，一般为在出入口处的外侧设置双层防护棚，防止物体堕落伤人，保护出入人员。（10）安全网:脚手架的外侧要满挂安全立网，立网的下口与立杆或建筑物要牢固的扎结，固定点的间距应不大于50cm，下边沿设的最大间缝不得大于10cm。六、脚手架构造布置6.1平面布置立杆横距设置La=0.9m，步距H=1.8m,立杆纵距设Lb=1.8m(局部视现场实际情况调整)；内排立杆距离建筑物的距离为300mm。立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。且大横杆接头的距
11、离不大于步距的1/3。6.2立面布置大横杆步距H=1.8m，上下横杆接长位置错开布置，错开距离不小于纵距1/3，扶手杆水平设置每步900mm高处。每一段的搭设:立杆纵距1.8m,立杆横距0.9m。步距1.8m,立杆离墙300mm,步距中间在外立杆900mm高处设防护栏杆,连墙杆水平距离为三步两跨设置即1.83=5.4m，1.82=3.6m梅花形布置。受力传递方式：脚手板大横杆小横杆立杆地基。脚手架外满挂密目式安全网。6.3人行梯道搭设人行梯道一般设于该建筑背面和两侧,斜道坡度为1:3，宽度为1.2m，斜道实木板应铺严，转弯处搭设休息平台，宽度不小于1.2m，护栏高度1.2m。斜道设置在便于人员
12、通行的脚手架外侧。用安全网封闭，通道口设置剪刀撑，进出口搭设防护棚，并悬挂标志牌。人行梯道平面图及纵断面见右图。人行梯纵断面图人行梯平面图6.4纵向水平杆的构造纵向水平杆采用对接扣件连接，符合下列规定：纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。6.5横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度，不应大于0.4L，且不应大于500mm。
13、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。6.6连墙杆为了增强脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连接杆，设置说明如下：（1）连接杆用短钢管制成，长度约400-800mm，一端用U型螺栓固定于脚手架的立杆上，另一端焊接150*150*8钢板并用膨胀螺栓与主体结构每层楼的边梁砼面连接，且连墙杆均采用钢管。连接杆按5.4m(三跨立杆纵距)3.6m(两步水平杆)设置，不足处应在邻近点补足。且连墙杆与外墙连接杆示意图外墙体固定时须设置在每一层主体结构上的砼柱或梁上,同时在每搭设一层楼高度时,连墙杆安装配合同步施工。6.7立杆的构造(
