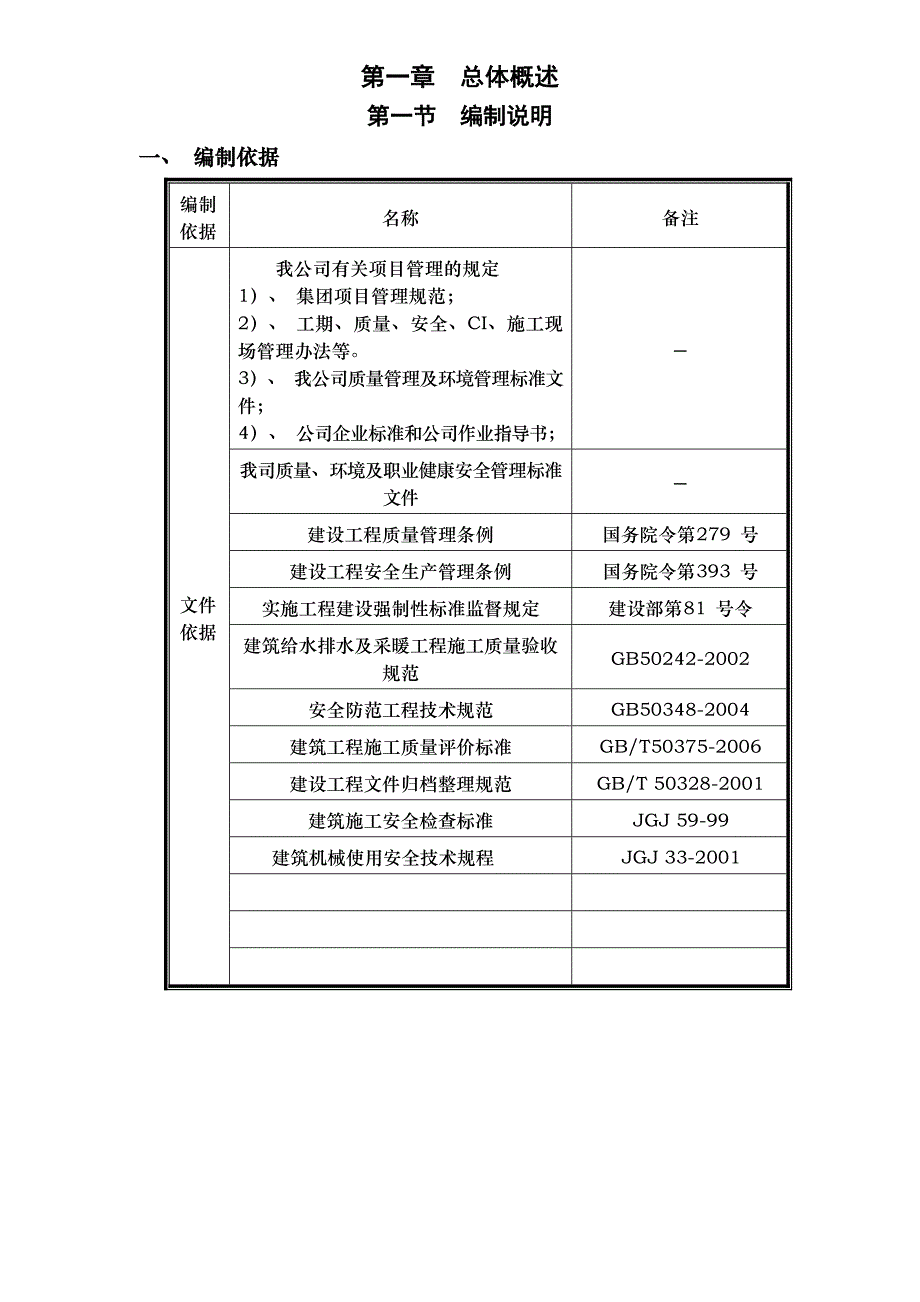

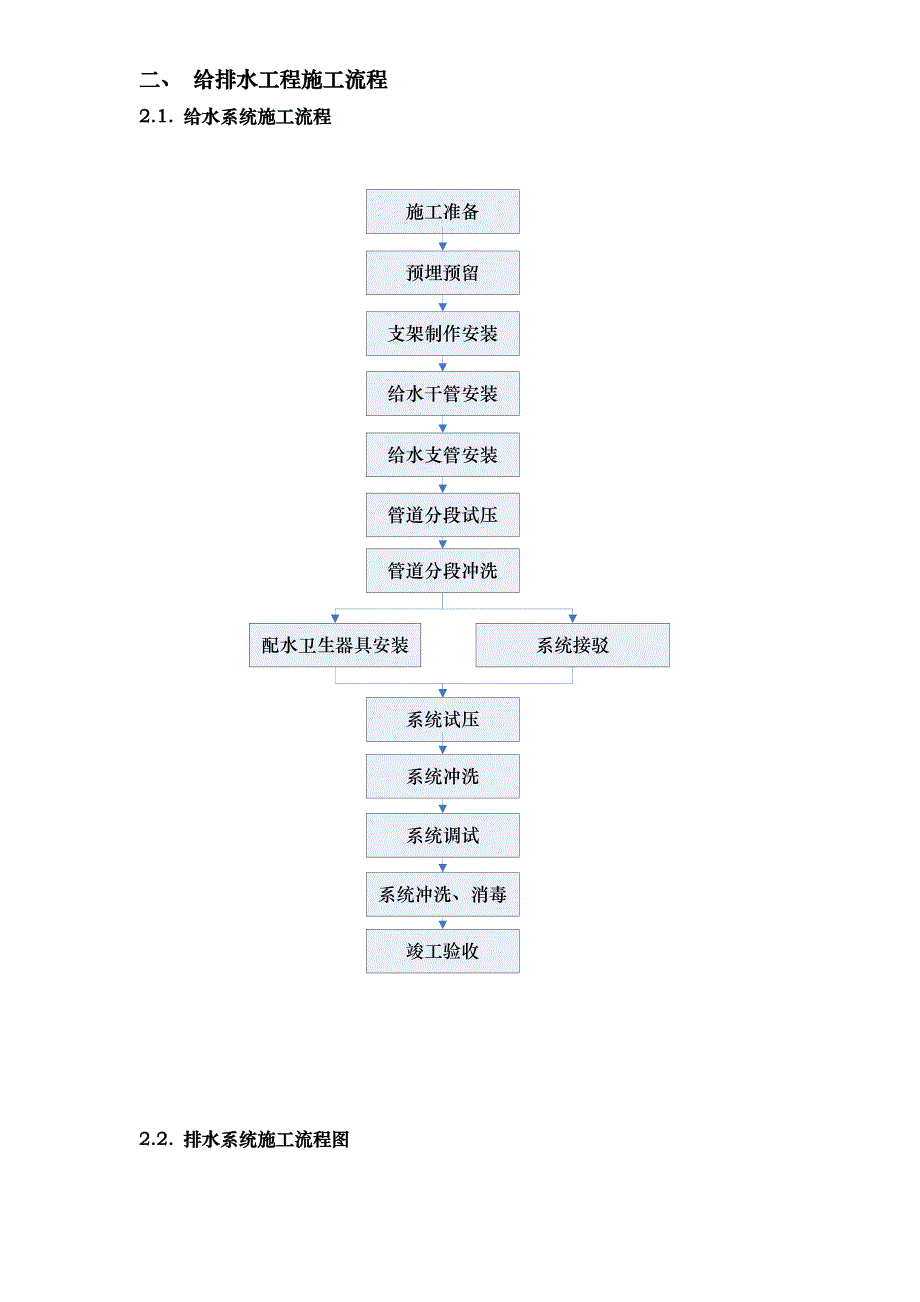

1、第一章 总体概述第一节 编制说明一、 编制依据编制依据名称备注文件依据我公司有关项目管理的规定1）、 集团项目管理规范；2）、 工期、质量、安全、CI、施工现场管理办法等。3）、 我公司质量管理及环境管理标准文件；4）、 公司企业标准和公司作业指导书；我司质量、环境及职业健康安全管理标准文件建设工程质量管理条例国务院令第 279 号建设工程安全生产管理条例国务院令第 393 号实施工程建设强制性标准监督规定建设部第 81 号令建筑给水排水及采暖工程施工质量验收规范GB50242-2002安全防范工程技术规范GB50348-2004建筑工程施工质量评价标准GB/T50375-2006建设工程文件

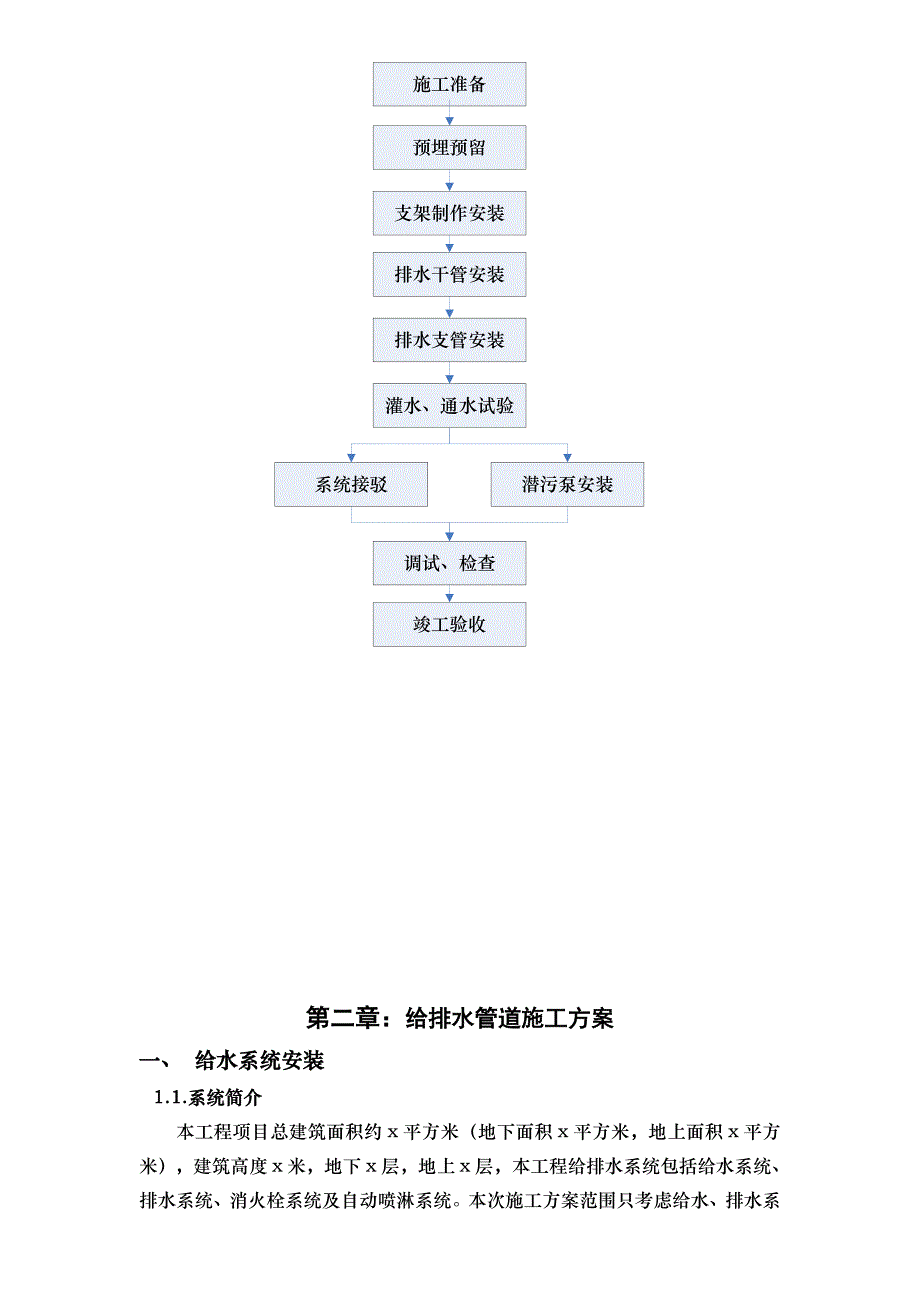

2、归档整理规范GB/T 50328-2001建筑施工安全检查标准JGJ 59-99建筑机械使用安全技术规程JGJ 33-2001二、 给排水工程施工流程2.1. 给水系统施工流程2.2. 排水系统施工流程图第二章：给排水管道施工方案一、 给水系统安装1.1.系统简介本工程项目总建筑面积约x平方米（地下面积x平方米，地上面积x平方米），建筑高度x米，地下x层，地上x层，本工程给排水系统包括给水系统、排水系统、消火栓系统及自动喷淋系统。本次施工方案范围只考虑给水、排水系统。本工程生活给水由建筑物南面市政给水引2条DN150供水管，引入到地下二层生活水泵房内生活水箱中，再由生活水箱结合变频泵供水，并根
3、据供水分区压力要求进行分区，每个分区采用一组变频泵（两用一备）供水，供水方式采用上行下给式给水方式。热水系统热源采用太阳能集热系统、及风冷热泵与地源热泵两套热源，太阳能热水系统集中在x楼统一修建，备用热源采用供冷季节利用空调冷负荷作为冷热源。热水循环管道采用同程布置，设置循环水泵进行机械循环。本工程生活热水系统压力分区与生活给水相同、热水水源是来自同区冷水给水系统，分为高、中、低三个分区系统。裙房的商业用水各均设置两个水表,包含冷水表,热水表。排水系统：本项目酒店部分排水采用污、废分流系统，其他区域采用污、废合流系统，生活污水经室外化粪池净化处理后排入市政排水管。酒店客房区域洗浴废水则作为中水
4、源排入中水处理站，地下室污水采用合流，用潜污泵提升排出。首层以上的排水为重力排水，汇合后于地下二层顶板下出户排入室外污水井。首层以下排水排入污、废集水坑，经潜水排水泵提升后至地下二层顶板下排入排水室外污水井。厨房内用水在地下室二层经隔油池处理后经潜污泵提升至地下二层顶板下排入室外污水井。屋面雨水经雨水口和雨水管至地下二层顶板下汇集后排入室外雨水管网。1.2.给水安装流程方案施工准备预制加工室内各立管安装各层支管安装管道试压、冲洗调试验收管道试压水嘴安装 1.3给水系统安装工艺1.3.1室内给水主干管采用衬塑钢管。DN100mm为卡箍连接,DN100mm为丝扣连接.1.3.2安装准备认真熟悉图纸
5、，配合土建施工进度，预留槽洞等。按设计图纸画出管路的位置、管径、预留口、坡向、阀门及卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。1.3.3管道连接（1）配管与连接步骤：按设计图纸的坐标和标高线，并绘制实测施工图；按实测施工图进行配管；熟悉给水用衬塑钢管的产品图集和安装顺序并进行预装配；（2）切断与压槽切断时根据现场测量的实际管材长度定尺寸。用专用滚槽机断管。保证断口端面与管材轴线垂直，切斜度DN50以下管材不大于2，DN65以上管材不大于1.5,并去掉毛刺、飞边。压槽时应根据压槽机使用说明的要求，按不同规格的管材选择相对应的滚轮，并按压槽尺寸表滚出沟槽。槽距以预装完
6、卡环、垫圈、密封环无缝隙为理想槽距。压槽和切断时，进刀不能太快，手柄每转进给量不大于0.2mm。如果进刀太快，可能导致个别管材出现变形和破裂。压槽尺寸表：规格DN1520DN2532DN4050DN65100DN125150距端面距离150.5160.51650.5281371压槽深度03050812515槽形R081012517525（3）套丝将断好的管材，按管径尺寸分次套制丝扣，一般管径1532mm者套二次，4050mm者套三次，70mm以上者套34次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对
7、准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上23扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%。（4）装管a:安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求防腐时，应在预制后、安装前做好防腐。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝
8、扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。清除麻头，所有管口要加好临时丝堵。b:法兰连接时，紧固法兰盘螺栓时要对称拧紧，螺栓外露丝扣宜为2-3扣，给水管法兰垫料采用3mm厚橡胶垫，法兰盘连接垫片应与管径同心，不得放偏。法兰接口平行度允许偏差不超过法兰外径的1.5%，且不应大于2mm；螺孔中心允许偏差不超过孔径的5%。c:卡箍连接, 对于大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与接头法兰盘连接，拧紧螺栓。拧紧法兰盘螺栓时应对角同时紧固，防止偏斜造成密封不严。d:支架安装：根据现场放线情况，管道支架应成批预
9、制，支架螺栓孔不得使用电、气焊开孔、扩孔、切割，应使用专用机具钻孔。支架孔眼及支架边缘应平整、光滑，孔径应比穿孔螺栓或圆钢直径大2毫米。管道支架第一道防锈漆应在安装前完成。预制时，要确保管卡圆弧光滑。安装时，立管支架端面应控制在同一垂直面上；水平管支架，拉线确定水平管坡度。支架安装间距应符合设计图纸及规范要求。给水立管管卡,层高小于或等于5米,每层1个，层高大于5米,每层不少于2个。 e:立管明装：本工程根据实际情况约每十层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好
10、防锈漆。支管甩口均加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。1.4水压试验a.试验压力应为管道系统工作压力的1.5倍,但不得小于0.6Mpa；b.水压试验之前，应全面检查管材、阀件、支架是否符合设计及规范要求；对试压管道应采取安全有效的固定和保护措施，接头部位必须明露。c.水压试验步骤：将试压管道末端封堵，缓慢注水，同时将管道内气体排尽；充满水后，进行水密性检查；加压宜采用手动泵缓慢升压，升压时间不得小于10min；升至规定试验压力后，停止加压，稳压10min，观察接头部位是否有漏水现象；压力下降不应大于0.02MPa,然后降到工作压力进行检查
11、,应不渗不漏.1.5管道保温 1、给水横管及管井内的给水立管、吊顶内的给水支管均做防结露保温，保温厚度20mm厚橡塑保温。 2、所有生活热水给水管道均做30mm厚橡塑保温；绝热层材料采用不低于难燃类B1级材料的性能要求。1.6质量标准1、道穿墙壁、楼板及嵌墙暗敷时，应配合土建预留孔槽。2、穿过地下室或地下构筑物外墙时，应采取严格的防水措施。3、装时必须注意：安装完的干管，不得有歪斜、不垂直及左右扭曲的现象。4、管道系统的横管宜有0.20.5%的坡度,坡向泄水方向。5、水平管道的纵、横方向的弯曲，立管垂直度，平行管道各成排的阀门安装应符合下表规定：序号项 目允许偏差（mm）1水平管道纵横方向弯曲
12、每m1全长25米以上252立管垂直度每m3高度超过5m83平行管道各成排的阀门在同一直线上间距31.7、成品保护措施安装好的管道不得用做支撑或放脚手板，不得踏压，其支托架不得作为其它用途的受力点。1.8、应注意的质量问题1、安装应注意着重检查平整度、管道支撑、套管安装、防伸缩措施，并应进行水压试验和通水能力检验。2、安装应注意着重检查支、架间距和型式是否满足设计要求。3、坐标、标高和坡度的正确性；4、连接点或接口的整洁、牢固和密封性；5、支承件和管卡的安装位置和牢固性；6、给水系统的通水能力检验，按设计要求同时开放的最大数量的配水点是否全部达到额定流量；7、根据要求和管道布置，分层、分段进行通
13、水能力检验。二、排水系统安装2.1概况排水系统：本项目酒店部分排水采用污、废分流系统，其他区域采用污、废合流系统，生活污水经室外化粪池净化处理后排入市政排水管。酒店客房区域洗浴废水则作为中水源排入中水处理站，地下室污水采用合流，用潜污泵提升排出。首层以上的排水为重力排水，汇合后于地下二层顶板下出户排入室外污水井。首层以下排水排入污、废集水坑，经潜水排水泵提升后至地下二层顶板下排入排水室外污水井。厨房内用水在地下室二层经隔油池处理后经潜污泵提升至地下二层顶板下排入室外污水井。屋面雨水经雨水口和雨水管至地下二层顶板下汇集后排入室外雨水管网。2.2排水安装流程安装准备埋地干管安装立管安装各层支管安装
14、预制加工灌水试验洁具安装系统验收配合预留孔洞2.3. 孔洞预埋(1)、 预留预埋是给排水专业在主体施工中的工作重点，它主要包括水池套管，穿墙、梁钢套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。它将直接影响给排水安装的顺利进行。(2)、 施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。(3)、 严格按标准图集（S235）加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管管径参照下列标准：管径(mm)5075-100125-150留洞尺寸(mm)150*150200*200250*250防水套管(mm)114140-159180-2192.4. 套管安装(1)、 刚性套管安装：主体结构钢筋绑扎好后放照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。(2)、 穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。(3)、 穿剪力墙钢套管安装：在钢筋绑扎好后，按照专业施工图确定好套管的标高
