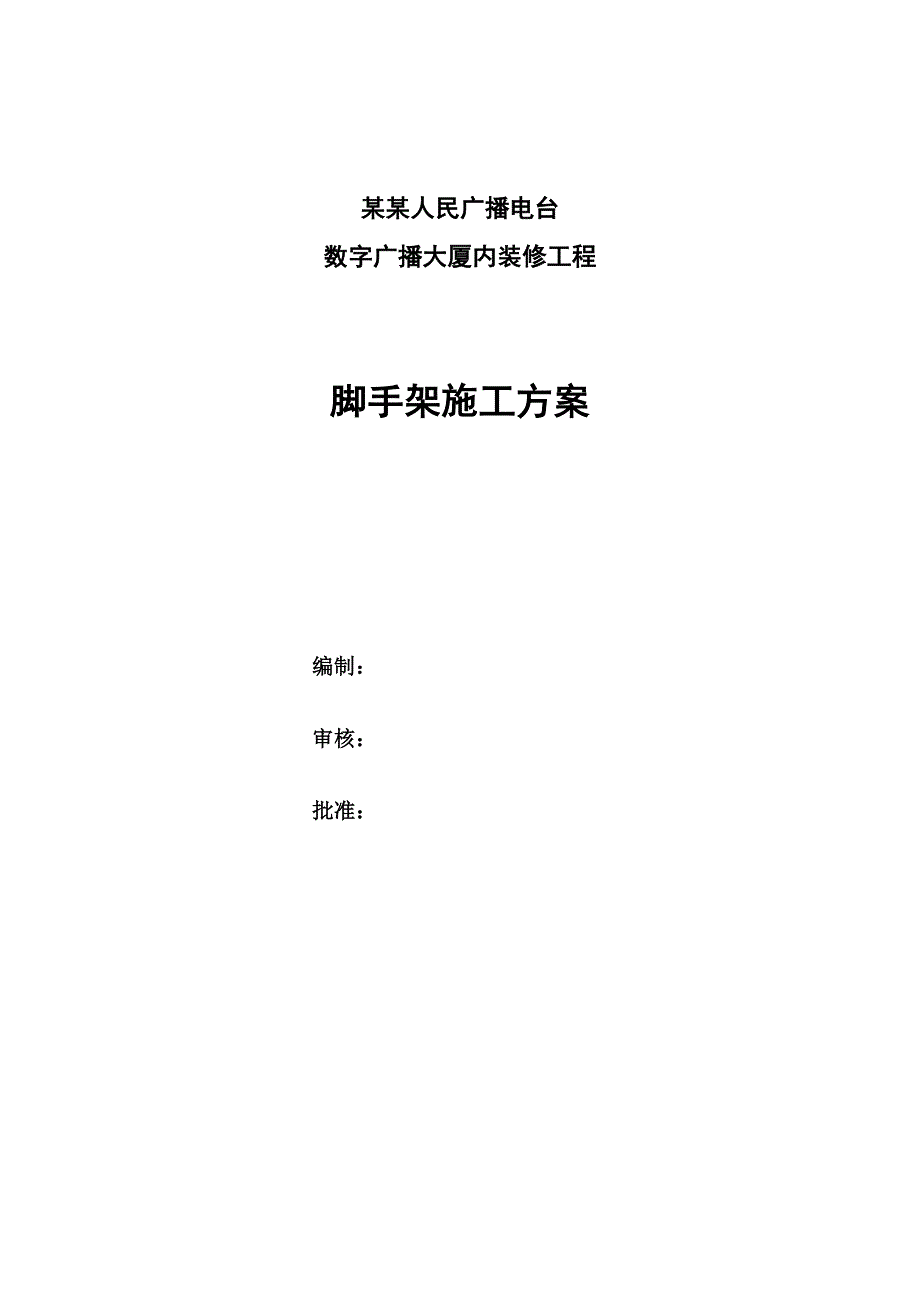

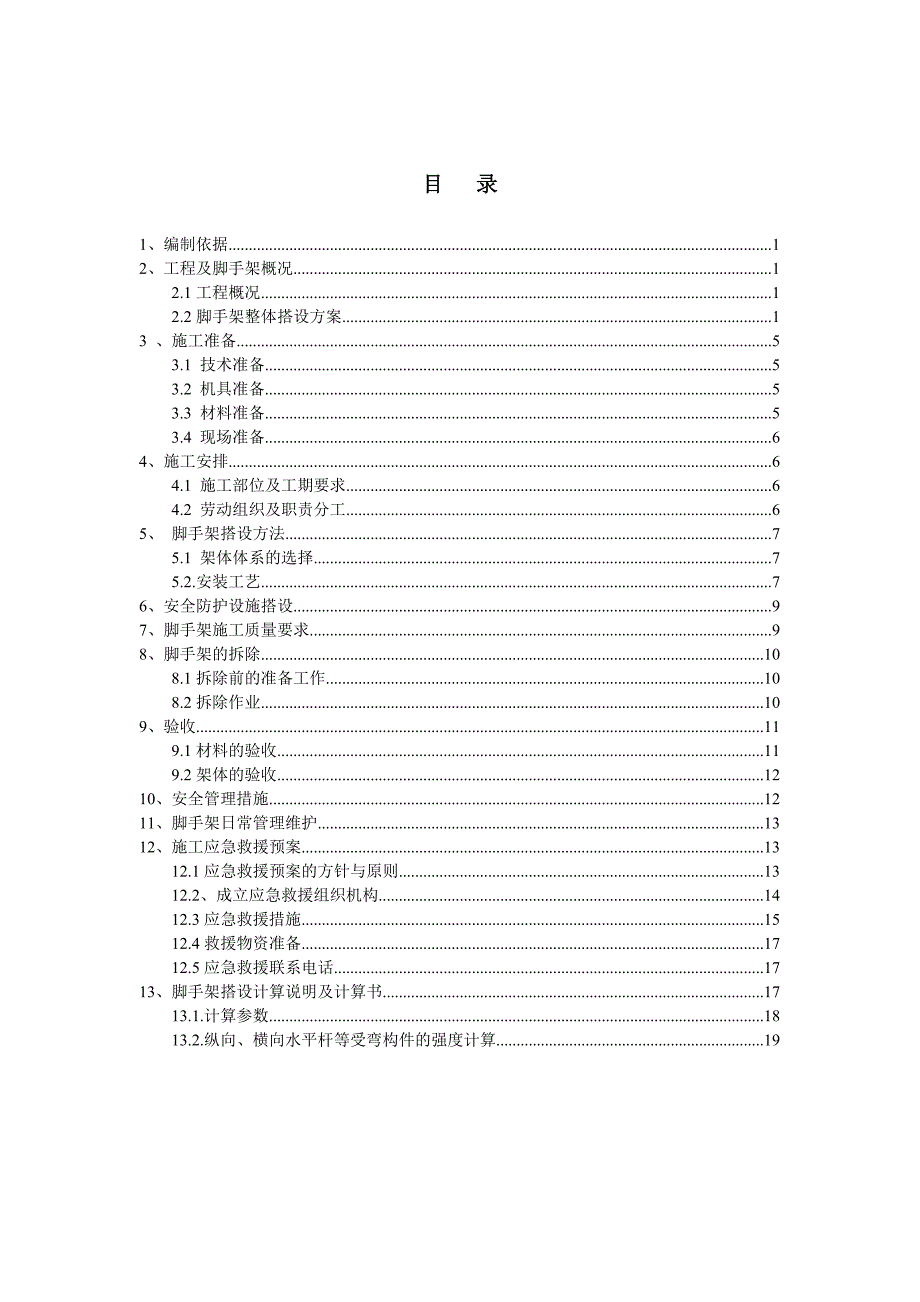

1、某某人民广播电台数字广播大厦内装修工程脚手架施工方案编制： 审核：批准：目 录1、编制依据12、工程及脚手架概况12.1工程概况12.2脚手架整体搭设方案13 、施工准备53.1 技术准备53.2 机具准备53.3 材料准备53.4 现场准备64、施工安排64.1 施工部位及工期要求64.2 劳动组织及职责分工65、 脚手架搭设方法75.1 架体体系的选择75.2.安装工艺76、安全防护设施搭设97、脚手架施工质量要求98、脚手架的拆除108.1拆除前的准备工作108.2拆除作业109、验收119.1材料的验收119.2架体的验收1210、安全管理措施1211、脚手架日常管理维护1312、施工

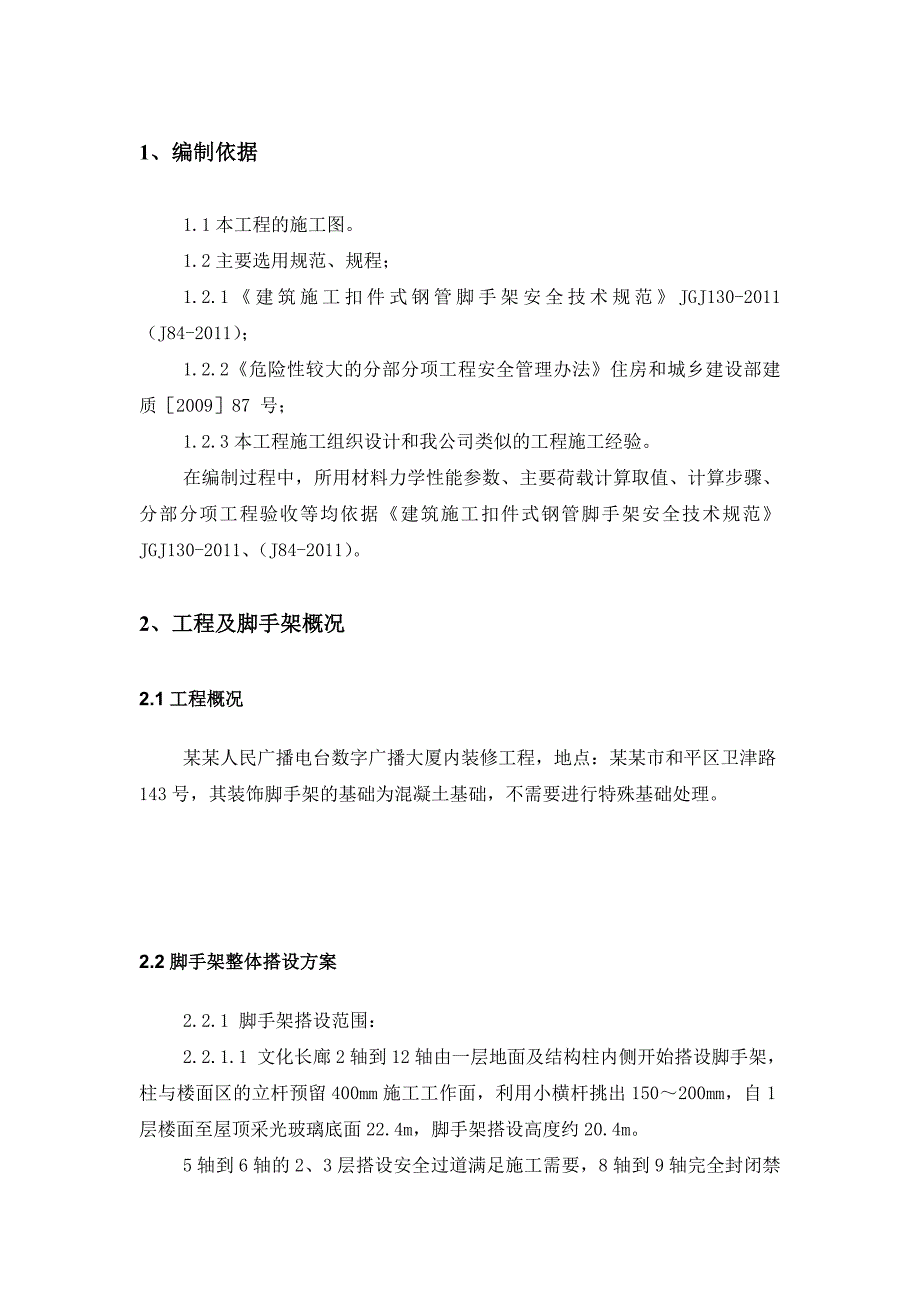

2、应急救援预案1312.1应急救援预案的方针与原则1312.2、成立应急救援组织机构1412.3应急救援措施1512.4救援物资准备1712.5应急救援联系电话1713、脚手架搭设计算说明及计算书1713.1.计算参数1813.2.纵向、横向水平杆等受弯构件的强度计算191、编制依据1.1本工程的施工图。1.2主要选用规范、规程；1.2.1建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011（J84-2011）；1.2.2危险性较大的分部分项工程安全管理办法住房和城乡建设部建质200987 号；1.2.3本工程施工组织设计和我公司类似的工程施工经验。在编制过程中，所用材料力学性能参数、主要
3、荷载计算取值、计算步骤、分部分项工程验收等均依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011、（J84-2011）。2、工程及脚手架概况2.1工程概况某某人民广播电台数字广播大厦内装修工程，地点：某某市和平区卫津路143号，其装饰脚手架的基础为混凝土基础，不需要进行特殊基础处理。2.2脚手架整体搭设方案2.2.1 脚手架搭设范围：2.2.1.1 文化长廊2轴到12轴由一层地面及结构柱内侧开始搭设脚手架，柱与楼面区的立杆预留400mm施工工作面，利用小横杆挑出150200mm，自1层楼面至屋顶采光玻璃底面22.4m，脚手架搭设高度约20.4m。 5轴到6轴的2、3层搭设安全过道满足
4、施工需要，8轴到9轴完全封闭禁止人员通过。2.2.1.2 共享大厅地面及结构柱内侧地面开始搭设脚手架，柱与墙面区的立杆预留400mm施工工作面，利用小横杆挑出150200mm，自1层楼面至3层吊顶底面13.4m，脚手架搭设高度约11.4m。2.2.2疏散通道：脚手架均预留1.5m宽的出入通道，通往施工消防楼梯。通道顶夹板（或建筑胶合板）板，两侧挂密目安全网防止坠物伤人。2.2.3上人楼梯：宽度不小于1000mm，栏杆扶用高度1200mm，栏杆底设置200mm高18mm厚夹板踢脚板。 2.2.4满堂脚手架的布置：纵横杆立杆间1800mm，步距1800mm，最顶一步步距不大于1500mm，防护栏杆
5、高度1200 mm，扫地杆距地面高度200 mm2.2.5安全防护：安全疏散通道满铺脚手板，脚手架施工操作面满铺脚手板，施工作业面底挂用大眼安全网（平网）、人行楼梯栏杆侧面及建筑物外围脚手架立面挂密目安全网（2000目/100cm2）。2.2.6连墙杆为了增强脚手架的侧向刚度及稳定性，在脚手架与建筑物之间设置连接杆，设置说明如下：2.2.6.1 连接杆用短钢管制成，长度约500800mm，一端用扣件固定于脚手架的立杆上，另一端：与土建预埋钢管用扣件连接，预埋在混凝土墙柱中的钢管外露长度为300mm，要求伸进混凝土结构内不小于200mm。或与结构梁柱四周用同型号规格的钢管设置的钢管抱箍外伸出不少
6、于500mm长的钢管用钢扣件连接。或在没有梁柱的部位，将长100mm的L404mm角钢用M10膨胀螺丝固定在在钢筋砼墙上,连墙杆与角钢焊接。2.2.6.2 连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。2.2.6.3根据高度设置连接杆间距为二步三跨。2.2.7 剪刀撑的设置竖向剪刀撑：架体四周，内部纵横向每五跨设置剪刀撑，架体顶部、中间、底部设置三道连续水平剪刀撑，间距8000mm。剪刀撑应用旋转扣固定在与之相交的水平杆或立柱上，其中心线至主节点的距离不大于150mm。2.2.8脚手架平面布置图如下图3 、施工准备3.1 技术准备3.
7、1.1组织项目部各技术人员熟悉图纸、学习规范规程。3.1.2收集并参考脚手架工程的各种技术规范初步制定设计方案。方案通过审批后，要及时组织对项目部相关人员做方案交底。3.2 机具准备主要机具及工具准备详见表3-1。机具及工具准备一览表 表3-1名称规格数量进场时间水准仪DSZ21台钢卷尺5m、7.5m和50m10把单头扳手开口宽（mm）：1719、222420活动扳手最大开口宽35mm5锤子重量0.25kg、0.5kg10零配件及工具箱103.3 材料准备3.3.1根据工程实际情况，结合本工程实际施工特点，选用合格的脚手架搭设材料。3.3.2所用钢管，扣件合格产品，且进场复试合格。3.3.3本
8、工程所用材料如下：焊接钢管（48mm3.5mm）：化学成分与机械性能符合国家标准普通碳素钢技术条件（GB700-88）中3号镇静钢的要求。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕、钻孔等缺陷。扣件（对接扣件、直角扣件、旋转扣件）：所用扣件应符合可锻铸铁分类及技术条件（GB978-67）规定。扣件不得有裂纹，气孔疏松，砂眼等铸造缺陷。扣件与钢管的贴合面接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。不得有滑丝的螺栓。脚手板：250300mm宽、50mm厚脚手板，采用松木，其材质符合国家现行标准木结构设计规范（GBJ5-88）中对2级木材的规定，脚手板的
9、两端采用12镀锌铁丝各设两道箍，禁止使用腐朽、劈裂等不符合一等材质的脚手板。安全网，大眼网，预埋用20螺栓等。3.4 现场准备3.4.1测量放线：根据方案中立杆布置要求,现场弹线对立杆定位。3.4.2清除作业范围内的障碍物。4、施工安排4.1 施工部位及工期要求施工部位及工期要求 表4-1时间部位开始时间结束时间备注文化长廊共享大厅4.2 劳动组织及职责分工4.2.1 管理人员组织4.2.1.1 管理人员组织安全生产、文明施工是企业生存与发展的前提条件，是达到 “杜绝重大事故，年轻伤频率控制在5以内” 的安全生产目标的必然保障，为此项目经理部成立以现场经理为组长的安全防护领导小组，其机构组成、
10、人员编制及责任分工如下：组 长： （生产经理）负责总协调工作副组长：（生产经理）负责协调工作（安全部主任）现场施工安全总指挥（技术负责人）技术总指导组 员：（施工员）现场施工协调4.2.2 劳务层人员组织劳务层设技术负责、脚手架施工员和质检员以及放线工。5、 脚手架搭设方法5.1 架体体系的选择为方便现场网架安装作业,采用483.5钢管脚手架搭设满堂红支架作为装修工程石材、吊顶安装操作平台,在操作平台周边须搭设1.2m高防身护栏，并设疏散通道及工作上下楼梯。5.2.安装工艺5.2.1工艺流程脚手架搭设的工艺流程为：检查准备，材料配备定位安装垫板竖立管并同时安扫地杆搭设水平杆搭设剪刀撑铺脚手板搭
11、设挡脚板和栏杆安装安全网。5.2.2 脚手架搭设5.2.2.1、脚手架配合施工进度搭设。5.2.2.2、竖立杆：至少三人合作完成，首先竖两个立杆，立杆竖起后，由两人扶住，一人在这两人的帮助下搭设第一步纵向水平杆，然后在两侧设临时抛撑，予以固定，然后继续排放立杆、立杆排放要求长短错开，并满足相邻立杆接头错开50cm的要求。立管的排距和间距按计算确定为1.5m。立柱下垫通长50mm厚脚手板，宽度超过脚手架外立杆100mm。立杆接头采用对接扣件连接，严禁搭接，立竿上的对接扣件应交错布置，左右相邻立杆和上下相邻接头位置错开布置，并置于不同的构架框格中。5.2.2.3、搭设水平杆：横向水平杆设在靠近纵向
12、水平杆的立杆上，横向水平杆伸出扣件外大于20cm，在高度方向上沿脚手架立杆两侧交替布置，沿纵向在两横排立杆之间相向布置，在施工需要范围中纵向水平杆伸出架体1520cm，以满足施工需要。5.5.2.4、设斜撑：2、3层施工安全通道设置斜撑，与水平大横杆呈4560夹角搭设，斜撑至少与通道上方二道水平大横杆连接。剪刀撑沿脚手架两端和转角处起每5根立杆设一组，从下至上连续布置，角度控制在45至60之间，且沿架高连续布置。剪刀撑的斜杆两端用旋转扣件与脚手架立杆或大横杆扣紧，在其中间增加2至4个扣结点。接头处采用搭接连接，搭接长度1m，等间距设置三个旋转扣件，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应
13、小于100mm，搭接街头不得设在同一高度上。5.2.2.5、铺脚手板：脚手板采用松木脚手板，满铺作业层。脚手板厚度不小于50mm，板宽200300mm，并在两端用镀锌铁丝固定，在作业层下部架设一道水平兜网，随作业层上升。脚手板铺设离开墙面120150mm，脚手板对接铺设时，接头处必须设两道小横杆，如采用搭接时搭接必须支在小横杆上，搭接长度大于200mm，脚手板两端采用铅丝绑扎牢固。脚手架在全高范围内铺脚手板不超过两层，首层楼板处脚手板不拆除，另一层脚手板仅在作业层铺设。5.2.2.6、安全防护：在施工层脚手板底挂一道安全平网，即在操作平台下面铺设平网。脚手架外立杆内侧挂2000目密目式安全网。
14、用直径8mm尼龙绳全眼绑扎封闭，不准用铁丝绑扎。脚手架上设置1.2m的护栏，操作层在600mm高位置设横杆，下设20cm高的挡脚板，脚手架外立杆内侧挂密目安全网全封闭。6、安全防护设施搭设6.1、防护棚：行人通道设置防护棚。6.2、临边防护：脚手架的层面周边设立防护栏。6.3、挂安全网：脚手架体与建筑物之间封闭办法：密目网垂直封闭，用14#铅丝将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系蝇的材质应符合GB16909的规定。兜网封闭：用大眼安全网（平网）将脚手架与建筑之间封闭起来操作平台下面铺设一道安全网。6.4、安全措施：明显处设置安全警示牌，拉设安全警戒线，进入现场施工人必须配带好安全帽.7、脚手架施工质量要求7.1.基础基础：表面坚实平整，垫板不晃动，底座不滑动不沉降。7.2.立杆垂直度：最后验收垂直度：2080m高，允许偏差100mm。搭设过程中允许偏差：H=2m7mm； H=10m20mm；H=20m40mm；7.3.间距：步距：20mm；纵距50mm；横距20mm。7.4.纵向水平杆高差：一根杆的两端20mm，同跨内两根纵向水平杆高差：10
