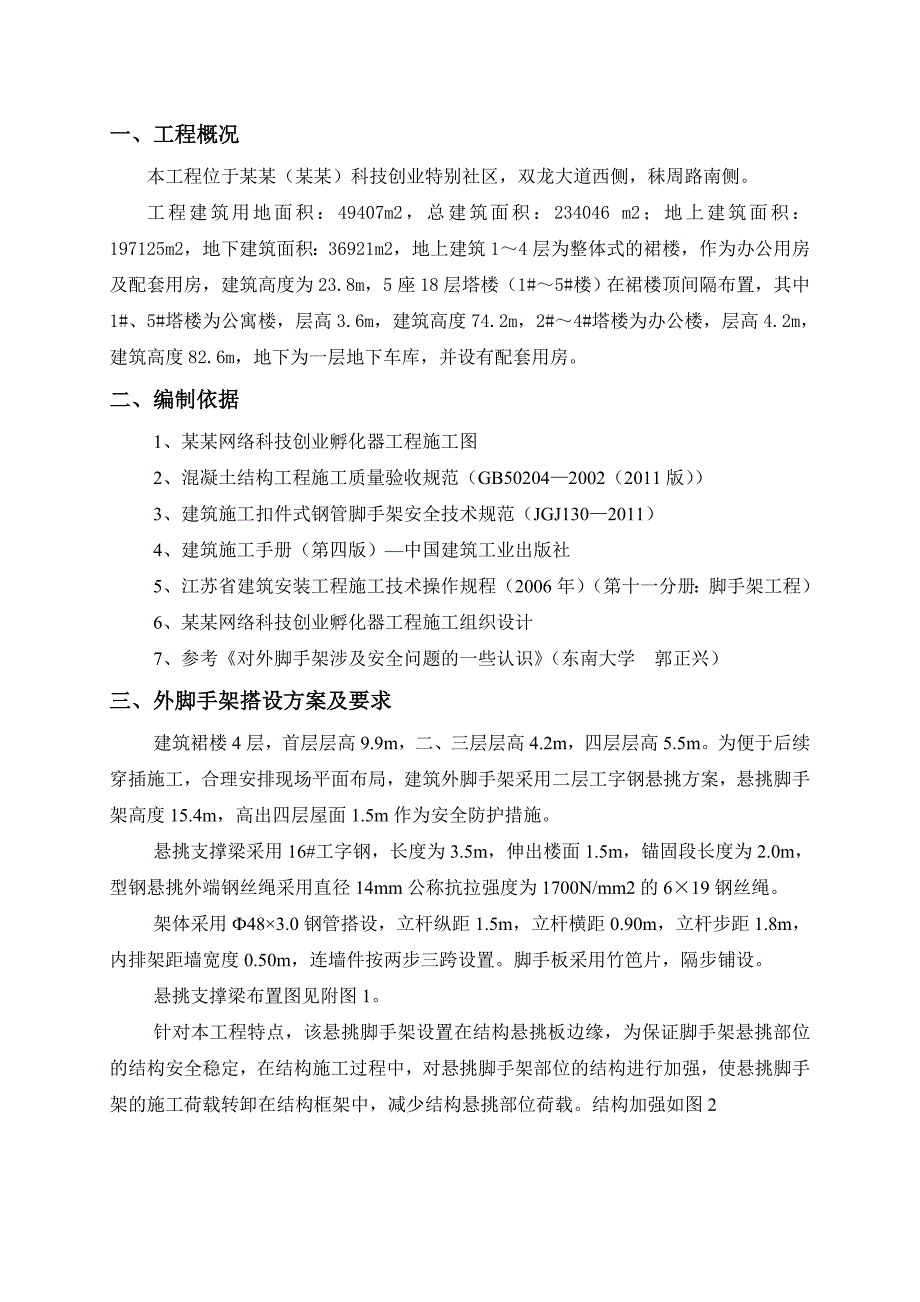

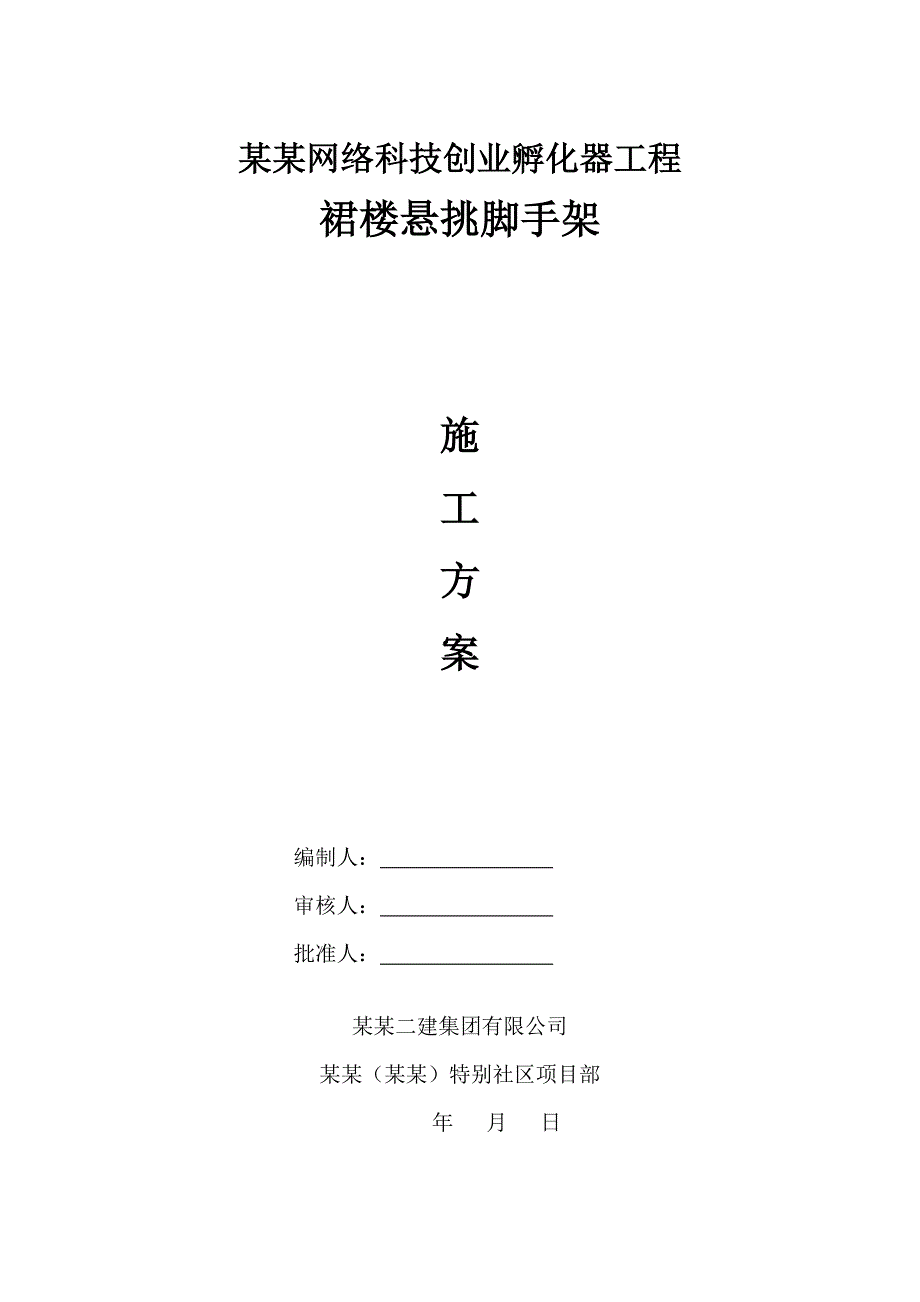

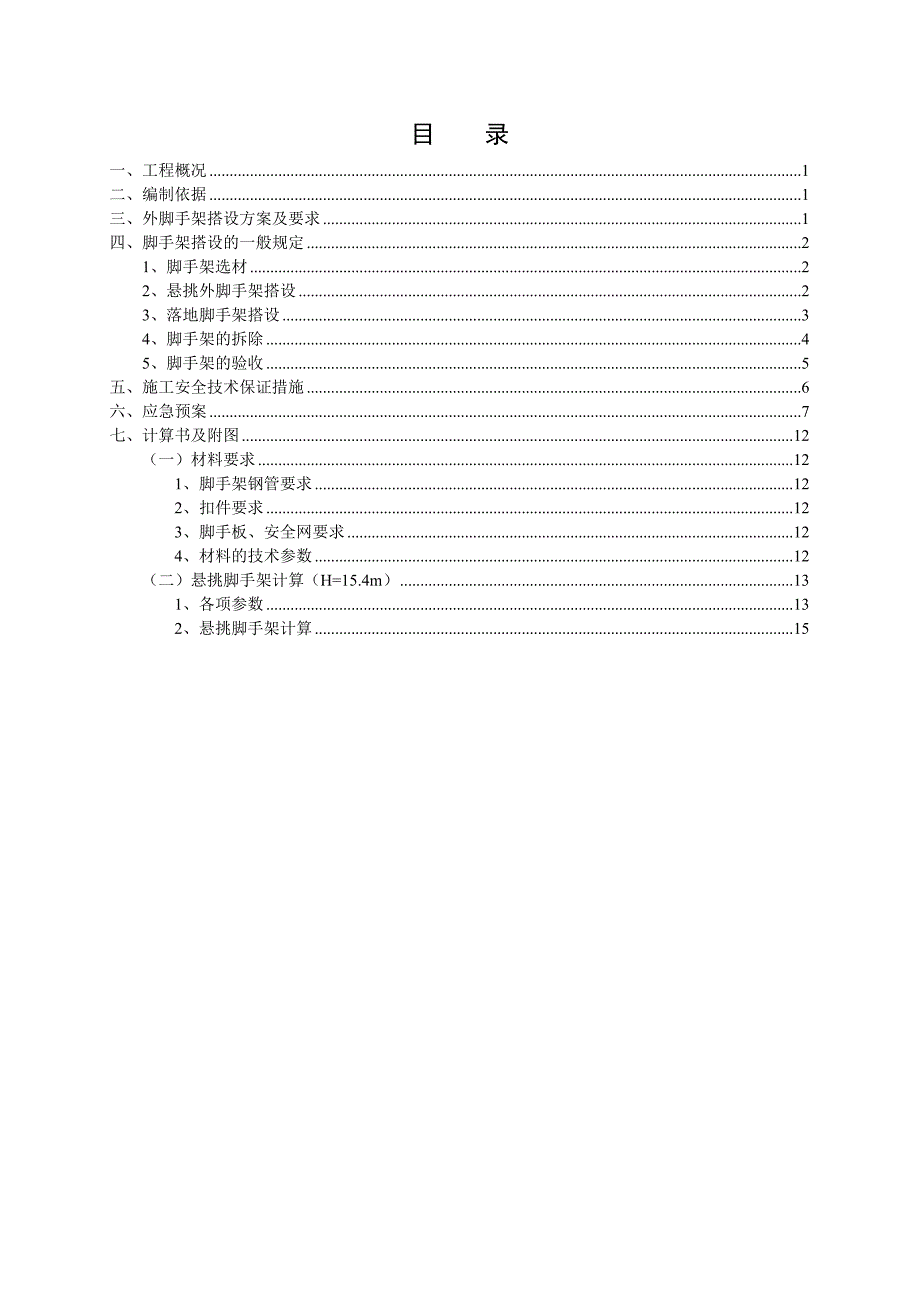

1、某某网络科技创业孵化器工程裙楼悬挑脚手架施工方案 编制人： 审核人： 批准人： 某某二建集团有限公司某某（某某）特别社区项目部年 月 日目 录一、工程概况1二、编制依据1三、外脚手架搭设方案及要求1四、脚手架搭设的一般规定21、脚手架选材22、悬挑外脚手架搭设23、落地脚手架搭设34、脚手架的拆除45、脚手架的验收5五、施工安全技术保证措施6六、应急预案7七、计算书及附图12（一）材料要求121、脚手架钢管要求122、扣件要求123、脚手板、安全网要求124、材料的技术参数12（二）悬挑脚手架计算（H=15.4m）131、各项参数132、悬挑脚手架计算15一、工程概况本工程位于某某（某某）科技
2、创业特别社区，双龙大道西侧，秣周路南侧。工程建筑用地面积：49407m2，总建筑面积：234046 m2；地上建筑面积：197125m2，地下建筑面积：36921m2，地上建筑14层为整体式的裙楼，作为办公用房及配套用房，建筑高度为23.8m，5座18层塔楼（1#5#楼）在裙楼顶间隔布置，其中1#、5#塔楼为公寓楼，层高3.6m，建筑高度74.2m，2#4#塔楼为办公楼，层高4.2m，建筑高度82.6m，地下为一层地下车库，并设有配套用房。二、编制依据1、某某网络科技创业孵化器工程施工图2、混凝土结构工程施工质量验收规范（GB502042002（2011版）3、建筑施工扣件式钢管脚手架安全技术
3、规范（JGJ1302011）4、建筑施工手册（第四版）中国建筑工业出版社5、江苏省建筑安装工程施工技术操作规程（2006年）（第十一分册：脚手架工程）6、某某网络科技创业孵化器工程施工组织设计7、参考对外脚手架涉及安全问题的一些认识（东南大学 郭正兴）三、外脚手架搭设方案及要求建筑裙楼4层，首层层高9.9m，二、三层层高4.2m，四层层高5.5m。为便于后续穿插施工，合理安排现场平面布局，建筑外脚手架采用二层工字钢悬挑方案，悬挑脚手架高度15.4m，高出四层屋面1.5m作为安全防护措施。悬挑支撑梁采用16#工字钢，长度为3.5m，伸出楼面1.5m，锚固段长度为2.0m，型钢悬挑外端钢丝绳采用直
4、径14mm公称抗拉强度为1700N/mm2的619钢丝绳。架体采用483.0钢管搭设，立杆纵距1.5m，立杆横距0.90m，立杆步距1.8m，内排架距墙宽度0.50m，连墙件按两步三跨设置。脚手板采用竹笆片，隔步铺设。悬挑支撑梁布置图见附图1。针对本工程特点，该悬挑脚手架设置在结构悬挑板边缘，为保证脚手架悬挑部位的结构安全稳定，在结构施工过程中，对悬挑脚手架部位的结构进行加强，使悬挑脚手架的施工荷载转卸在结构框架中，减少结构悬挑部位荷载。结构加强如图2四、脚手架搭设的一般规定1、脚手架选材（1）钢管：钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。旧钢管应对锈蚀深
5、度和弯曲变形进行检查：钢管外表面锈蚀深度0.5mm；钢管端部弯曲长度1.5m，允许偏差5.0mm。对于立杆钢管：3ml4m时，允许偏差12mm；4ml6.5m时，允许偏差20mm。对于水平杆、斜杆的钢管，弯曲长度6.5m，允许偏差30mm。脚手架钢管严禁用电焊或氧气切割，严禁打孔。（2）扣件：扣件的材质应符合现行国家标准钢管脚手架扣件（GB15831-2006）的规定，扣件在螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。（3）悬挑工字钢：悬挑结构的钢材宜采用Q235钢，其质量应符合普通碳素结构钢技术条件（GB/T700）的规定，
6、并附有制造厂提供的质量证明书。钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度允许偏差值的1/2。（4）钢丝绳：严格按照本方案中钢丝绳的规格采购，若方案中钢丝绳的规格在市场上临时无法采购，则须购买大于本方案中钢丝绳规格的钢丝绳，并经项目部确认后方可使用。2、悬挑外脚手架搭设2.1搭设流程现场准备压环钢筋预埋混凝土浇筑悬挑工字钢安装脚手架随楼层施工搭设23步吊环钢筋预埋混凝土浇筑斜拉钢丝绳安装继续搭设脚手架结构加强流程（锚筋间距4.5m）：预埋二层锚筋浇筑二层框架砼预埋三层锚筋浇筑三层框架砼二三层锚筋拉结。2.2搭设过程（1）现场准备： 脚手架搭设前要熟悉施工方案，严格按照方案中的各项要求及扣件
7、式钢管脚手架安全技术规范施工。 应按规范的规定和施工组织设计的要求对钢管、扣件、竹笆片、安全网、工字钢、钢丝绳、预埋环等进行检查验收，不合格的材料禁止使用。 严格按照施工方案详图加工配件。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。悬挑工字钢加工见附图4。（2）压环钢筋预埋在设置悬挑梁的平台板浇筑前，根据悬挑梁的设计位置，预埋16“U”形圆钢，锚入平台板内，并与下部受力钢筋绑扎，锚固长度300mm，“U”形圆钢露出混凝土面200mm，确保预埋位置、标高控制准确。待悬挑工字钢摆放到位后，用16钢筋与之焊接，详图见附图5所示。（3）混凝土浇筑 混凝土浇筑要注意保护预埋
8、的压环和吊环，避免碰撞、损坏。 混凝土浇筑过程中要派专人检查，如果压环和吊环被碰歪斜偏位，要及时扶正。 梁上部、框架柱侧面预埋16圆钢吊环，作为钢丝绳的上端拉结点；混凝土浇筑完毕并达到设计强度等级后，才能安装斜拉钢丝绳，吊环详图见附图。（4）悬挑工字钢安装 混凝土浇筑完毕并达到设计强度等级后，即可进行安装悬挑工字钢。 悬挑工字钢安装时注意型号、位置准确，保证悬挑的长度符合设计要求。 悬挑工字钢位置确定后，用木楔将悬挑工字钢尾部与预埋环楔紧固定。（5）钢丝绳安装 斜拉钢丝绳安装时，先将上段用3个钢丝绳卡子固定，然后将下段钢丝绳绕过鸡心环用紧丝钳夹紧，安装钢丝绳卡子，收紧紧丝钳，待钢丝绳紧后，拧紧
9、绳子卡固定。 钢丝绳与结构存在快口时采用废旧轮胎皮垫设，防止快口对钢丝绳产生损害。（6）脚手架体的搭设同落地脚手架。3、落地脚手架搭设（1）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆垂直度。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（3）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接；立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔
10、接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3；顶层顶步的搭接长度不应小于1.0m，应采用不少于2个旋转扣件固定。（4）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，在双排脚手架中，靠墙一端的外伸长度不应大于0.4倍立杆横距，且不应大于500mm。（5）立杆必须用连墙件与建筑物可靠连接，连墙件采用短钢管与建筑物的刚性连接；连墙件靠近主节点设置，偏离主节点的距离不大于300mm，采用矩形布置；从底层第一步纵向水平杆处开始设置；连接钢管应水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不
11、应采用上斜连接。（6）剪刀撑与横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫板上。每道剪刀撑跨越6根立杆搭设，剪刀撑与地面的倾角控制在4560之间。剪刀撑的接长宜采用搭接，采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。（7）落地脚手架立杆下须铺设木脚手板。（8）外墙脚手架外侧满挂安全网围护，采用细尼龙绳编织的密目安全网。安全网应封严，与外脚手架固定牢靠。（9）建筑四周脚手架的立杆上，每50m（不足时按50m算）设置高度不小于1.0m的避雷针（可用12的镀锌钢筋制作），将所有最上层的大横杆全部接通，形成避雷网络
12、。在脚手架立杆的下部，采用直径不小于8mm的光圆钢筋与建筑物地下室防雷扁钢焊接，焊缝长度应小于接地线直径的6倍。接地装置完成后，要用电阻表测定电阻是否符合要求。通常防雷装置的冲击接地电阻值不得大于30。在施工期间遇有雷雨时，钢管脚手架上的操作人员应立即离开。4、脚手架的拆除4.1拆除脚手架前的准备工作应符合下列规定：（1）应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；（2）应根据检查结果补充完善施工方案中的拆除顺序和措施，经批准后方可实施；（3）应由工程项目技术负责人进行拆除安全技术交底；（4）应清除脚手架上杂物及地面障碍物。4.2拆除脚手架时，应符合下列规定：（1）拆除作业
13、必须由上而下逐层进行，严禁上下同时作业。（2）拆除时应设警戒区，设置明显标志，并有专人警戒。（3）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。（4）分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。（5）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按本方案中前述有关规定设置连墙件和横向斜撑加固。宜靠近主节点设置连墙件。偏移主节点的距离不应大于300mm，应从底层第一步纵向水平杆处开始设置。当该处设置有困难时，应采购其它可靠措施，并优先采用菱形布
14、置，亦可采用方形、矩形布置。4.3卸料时应符合下列规定：（1）拆下的扣件和配件应及时运至地面，严禁高空抛掷。（2）运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。5、脚手架的验收（1）脚手架必须由持有效上岗证的人员搭设，随楼层的增高逐层对其进行检查及分段验收，不符合要求的应迅速整改。（2）脚手架分段验收应按JGJ9599中“外脚手架检查评分表”所列项目和施工方案要求的内容进行检查，填写验收记录单，并由搭设人员、安全员、施工员、项目经理签证，方能交付使用。脚手架搭设的技术要求、允许偏差与验收方法项次项 目技术要求允许偏差（mm）示 意 图检查方法与工具2立杆垂直度最后验收垂直度2080m100用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总 高 度50m40m20mH=2H=10H=20H=30H=40H=507204060801007255075100750100中间档次用插入法3间距步距纵距横距205020钢板尺4纵向水平杆高度一根杆的两端20水平仪或水平尺同跨内两根纵向水平杆高差105双排脚手架横向
