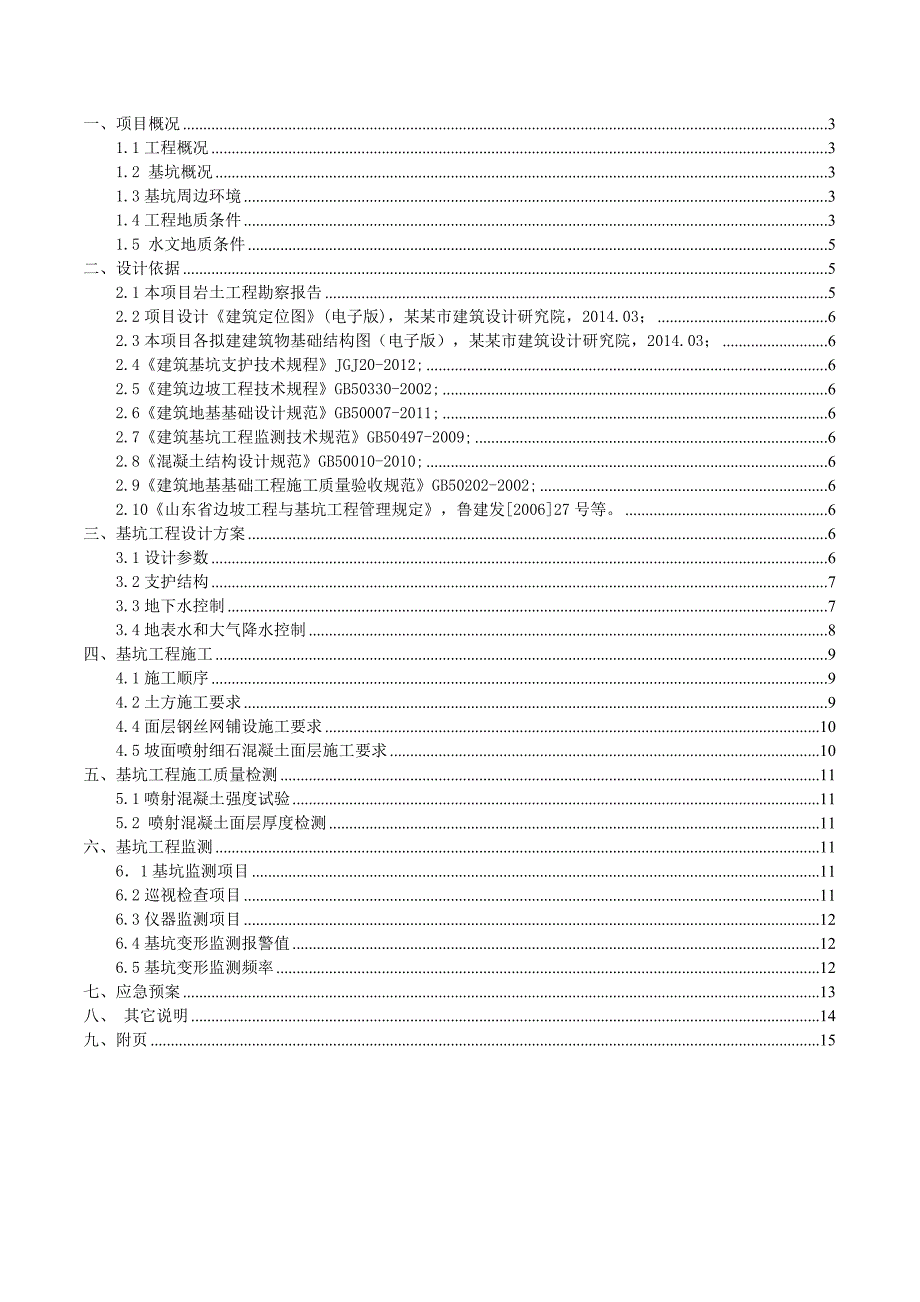

1、某某大运河河东片区回迁安置项目B区车库基坑支护工程施工方案编 制 人： 审 核 人： 编制时间： 一、项目概况31.1工程概况31.2 基坑概况31.3基坑周边环境31.4工程地质条件31.5 水文地质条件5二、设计依据52.1本项目岩土工程勘察报告52.2项目设计建筑定位图(电子版)，某某市建筑设计研究院，2014.03；62.3本项目各拟建建筑物基础结构图（电子版），某某市建筑设计研究院，2014.03；62.4建筑基坑支护技术规程JGJ20-2012;62.5建筑边坡工程技术规程GB50330-2002;62.6建筑地基基础设计规范GB50007-2011;62.7建筑基坑工程监测技术规
2、范GB50497-2009;62.8混凝土结构设计规范GB50010-2010;62.9建筑地基基础工程施工质量验收规范GB50202-2002;62.10山东省边坡工程与基坑工程管理规定，鲁建发200627号等。6三、基坑工程设计方案63.1设计参数63.2支护结构73.3地下水控制73.4地表水和大气降水控制8四、基坑工程施工94.1施工顺序94.2土方施工要求94.4面层钢丝网铺设施工要求104.5坡面喷射细石混凝土面层施工要求10五、基坑工程施工质量检测115.1喷射混凝土强度试验115.2 喷射混凝土面层厚度检测11六、基坑工程监测1161基坑监测项目116.2巡视检查项目116.3

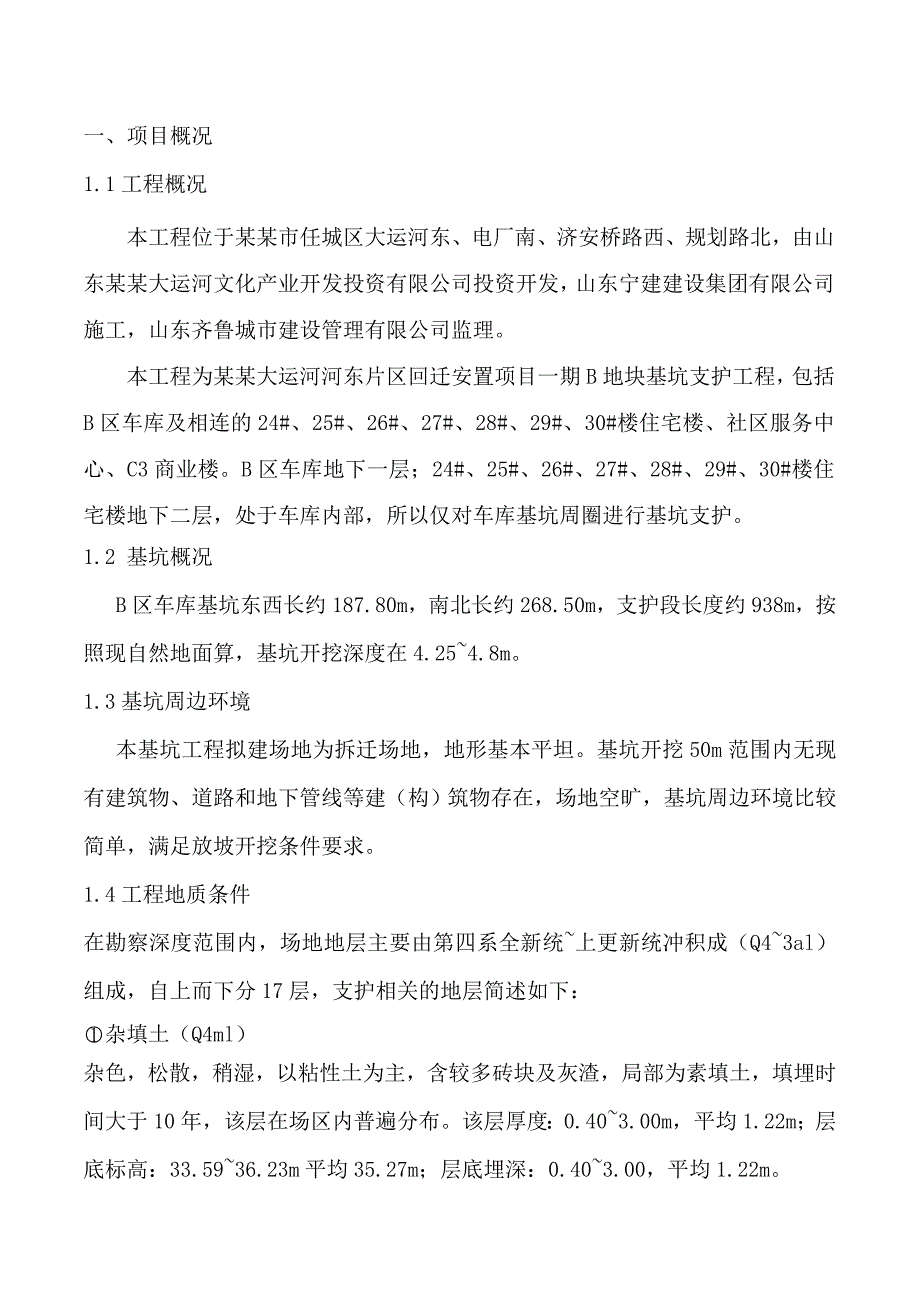

3、仪器监测项目126.4基坑变形监测报警值126.5基坑变形监测频率12七、应急预案13八、 其它说明14九、附页15一、项目概况1.1工程概况本工程位于某某市任城区大运河东、电厂南、济安桥路西、规划路北，由山东某某大运河文化产业开发投资有限公司投资开发，山东宁建建设集团有限公司施工，山东齐鲁城市建设管理有限公司监理。本工程为某某大运河河东片区回迁安置项目一期B地块基坑支护工程，包括B区车库及相连的24#、25#、26#、27#、28#、29#、30#楼住宅楼、社区服务中心、C3商业楼。B区车库地下一层；24#、25#、26#、27#、28#、29#、30#楼住宅楼地下二层，处于车库内部，所以仅
4、对车库基坑周圈进行基坑支护。1.2 基坑概况B区车库基坑东西长约187.80m，南北长约268.50m，支护段长度约938m，按照现自然地面算，基坑开挖深度在4.254.8m。 1.3基坑周边环境本基坑工程拟建场地为拆迁场地，地形基本平坦。基坑开挖50m范围内无现有建筑物、道路和地下管线等建（构）筑物存在，场地空旷，基坑周边环境比较简单，满足放坡开挖条件要求。1.4工程地质条件在勘察深度范围内，场地地层主要由第四系全新统上更新统冲积成（Q43al）组成，自上而下分17层，支护相关的地层简述如下：杂填土（Q4ml）杂色，松散，稍湿，以粘性土为主，含较多砖块及灰渣，局部为素填土，填埋时间大于10年
5、，该层在场区内普遍分布。该层厚度：0.403.00m，平均1.22m；层底标高：33.5936.23m平均35.27m；层底埋深：0.403.00，平均1.22m。粉质粘土（Q4al）黄褐色褐黄色，可塑，无摇振反应，稍有光泽反应，干强度中等，韧性中等，偶见姜石，局部相变为粘土，场区普遍分布。该层厚度：0.302.50m，平均1.51m；层底标高：32.6935.19m平均33.77m；层底埋深：1.203.60，平均2.72m。-1 细砂（Q4al）浅黄色，稍密，湿，含粘性，以长石及石英为主，场区局部分布。根据综合颗粒分析曲线图：Cu=3.70,Cc=0.78,级配不良。该层厚度：0.302.
6、30m，平均1.05m；层底标高：31.2434.49m平均33.46m；层底埋深：2.305.10，平均3.02m。粘土（Q4al）浅灰色灰黑色，可塑，无摇振反应，光泽反应强，干强度高，韧性，场区普遍分布高。该层厚度：0.301.70m，平均0.71m；层底标高：31.6933.89m平均32.94m；层底埋深：2.904.60，平均3.55m。粉质粘土（Q4al）浅灰色浅黄色，可塑，无摇振反应，稍有光泽反应，干强度中等，韧性中等，含贝壳碎片，场区普遍分布。该层厚度：0.402.00m，平均1.02m；层底标高：30.6933.14m，平均31.92m；层底埋深：3.905.50，平均4.5
7、6m。粉质粘土（Q4al）浅黄色黄褐色，可塑硬塑，无摇振反应，稍有光泽反应，干强度中等，韧性中等，含姜石1030%，粒径1-10cm，局部夹薄层粘土，场区普遍分布。该层厚度：2.807.70m，平均5.34m；层底标高：24.2227.92m，平均26.15m；层底埋深：9.0012.00，平均10.34m。根据本场区地质勘察资料，其与支护相关力学参数取值如下表所示：层号地层名称天然重度直剪（q）三轴（uu）渗透系数（KN/m3CK(KPa)k(0)CK(KPa)k(0)Cv(cm/s)杂填土17.5*10.0*15.0*粉质粘土18.235.012.036.012.5-1细砂19.0*3.0
8、*25.0*粘土18.932.09.033.010.0粉质粘土19.230.09.031.010.0粉质粘土19.137.012.038.013.08.00E-061.5 水文地质条件根据B区岩土工程勘察报告，勘察范围内，场地地下水为第四系空隙潜水，主要补给来源为大气降水及地下径流。水位由东向西上升趋势，近5年来水位变化幅度约2.06.0m，丰水期最高水位标高可按35.00m考虑。勘察期间（2014年2月份），从钻孔内测得地下水静止水位埋深6.508.00m，相应标高29.0029.55m。二、设计依据2.1本项目岩土工程勘察报告某某市大运河河东片区（B区）回迁安置项目岩土工程勘察报告，山东省
9、城乡建设勘察院，工程编号岩勘14033-1,2014.03；2.2项目设计建筑定位图(电子版)，某某市建筑设计研究院，2014.03；2.3本项目各拟建建筑物基础结构图（电子版），某某市建筑设计研究院，2014.03；2.4建筑基坑支护技术规程JGJ20-2012;2.5建筑边坡工程技术规程GB50330-2002;2.6建筑地基基础设计规范GB50007-2011;2.7建筑基坑工程监测技术规范GB50497-2009;2.8混凝土结构设计规范GB50010-2010;2.9建筑地基基础工程施工质量验收规范GB50202-2002;2.10山东省边坡工程与基坑工程管理规定，鲁建发200627
10、号等。三、基坑工程设计方案考虑场地工程地质、基坑周边环境及基坑深度，依据基坑工程有关技术规范、规程，结合周边类似工程经验，拟对该基坑工程支护结构采用自然放坡防护，基坑内部因槽底标高不同造成的“坑中坑”，采用按照基础结构放坡要求放坡，通过对基坑坡顶水平、竖向位移和地下水位的观测，控制周边环境变形，验证设计方案，确保基坑结构及周边环境安全。具体设计说明如下：3.1设计参数基坑支护结构的安全等级为三级，其基坑结构重要性系数为0.9；基坑设计时限12个月；基坑坡底线距离待建物外墙边线按2.5m设计；支护结构计算软件采用李征深基坑设计计算软件，7.01版基坑开挖边缘2m范围内无堆载，2m外沿基坑四周考虑
11、为20kPa的临时施工材料加工、堆放荷载，施工期间严禁超载，施工塔吊位置暂按设置在基坑内部下。若土方施工时可能出现超过以上荷载时，则根据“动态设计、信息化施工法”原则通知设计单位进行基坑支护结构设计修正。3.2支护结构3.2.1材料：所用材料施工前实验报告验收合格后方可使用，除说明外：水泥P.O42.5钢筋三级钢：HRB335 强度标准值fyk=335N/mm2 强度设计值fy=300N/mm23.2.2本基坑工程支护形式采用一种支护形式（详见剖面设计图），根据场地周边环境条件、开挖范围内地层条件及开挖深度，按4-46-6共计三个剖面的最不利条件进行设计计算，具体详见各支护剖面段结构详图。3.
12、2.3坡面外挂钢筋网时坡顶钢筋网外翻2.0m，在拟建挡水墙处垂直击入地面的短钢筋上绑扎首道平行基坑通常的面层基准钢筋，短钢筋为114钢筋，间隔2.00m、长度1m。通长面层基准钢筋为114；3.2.4钢筋网规格为25050的成品钢丝网，钢丝网搭接长度均为50mm；坡低钢丝网网面层插入基坑底面以下200mm形成护脚；3.2.5坡面喷射C20混凝土，面层厚度50mm。3.3地下水控制根据B区岩土工程勘察报告，勘察期间（2014年2月份），从钻孔内测得地下水静止水位埋深6.508.00m，相应标高29.0029.55m，B区车库基坑槽底标高在31.3031.85m（该标高未考虑电梯井等局部加深部位）
13、，本工程无需对基坑采取降排水措施。根据区域地质条件和施工经验，受季节性降水的影响，应注意丰水期施工，地下水位上升可能对基坑土方开挖和基础施工产生影响。若遇雨季或丰水期施工，可根据基坑内设置的地下水位观测井水位情况来判断降水措施的布设。若场区地下水位上升，可以采用集水明排控制地下水。在基坑四周和底部按照3032m的间距设置排水盲沟，排水盲沟尺寸500500mm，按照0.5%的坡度从中间向两侧排水，排水盲沟回填级配砂石，要求与CFG桩复合地基褥垫层施工参数相同。沿基坑四周每30m设置一口集水井，B区车库共布置约35口，集水井深度1m，直径700,mm，内置直径400mm无砂混凝土滤管，周边回填滤料
