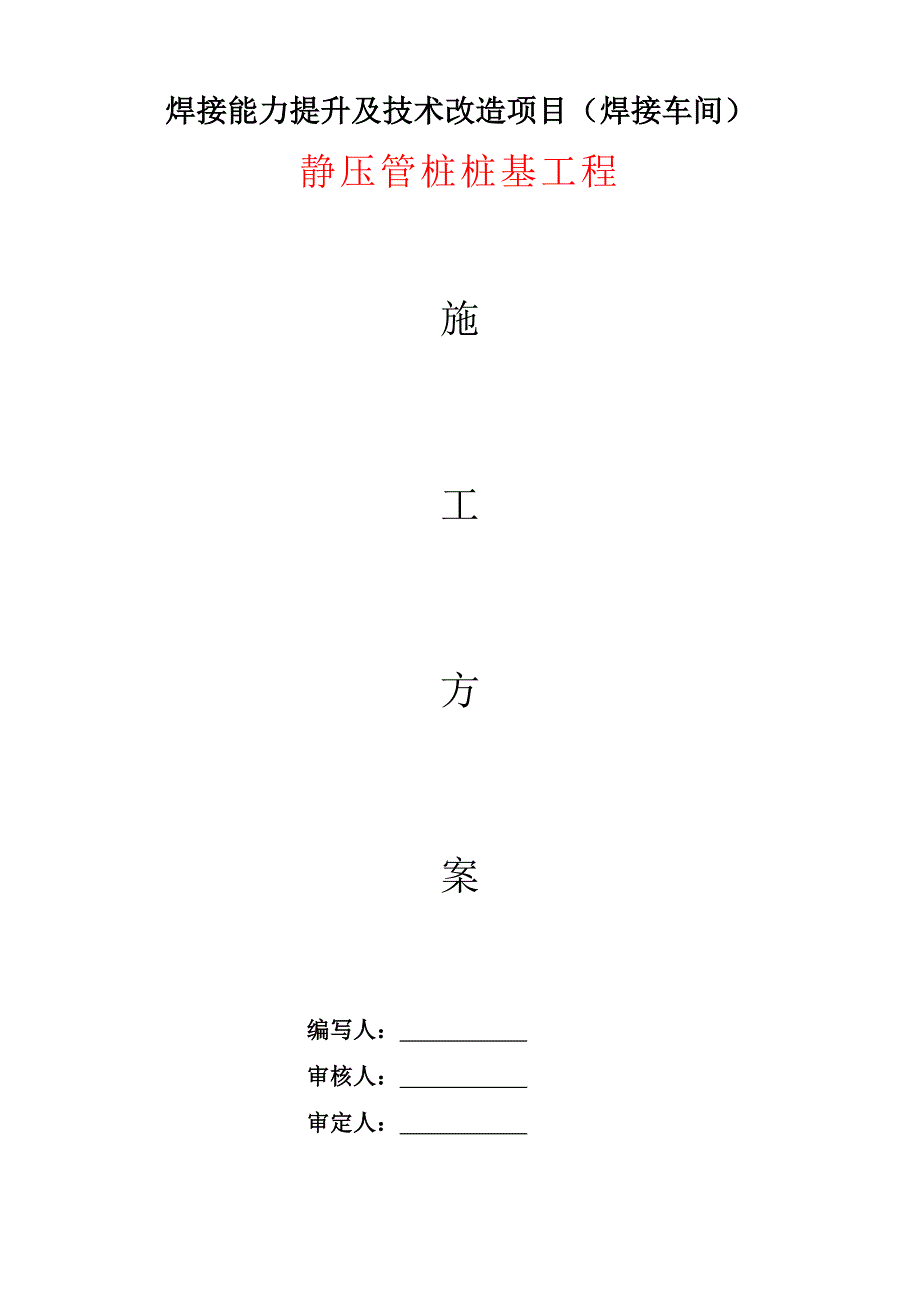

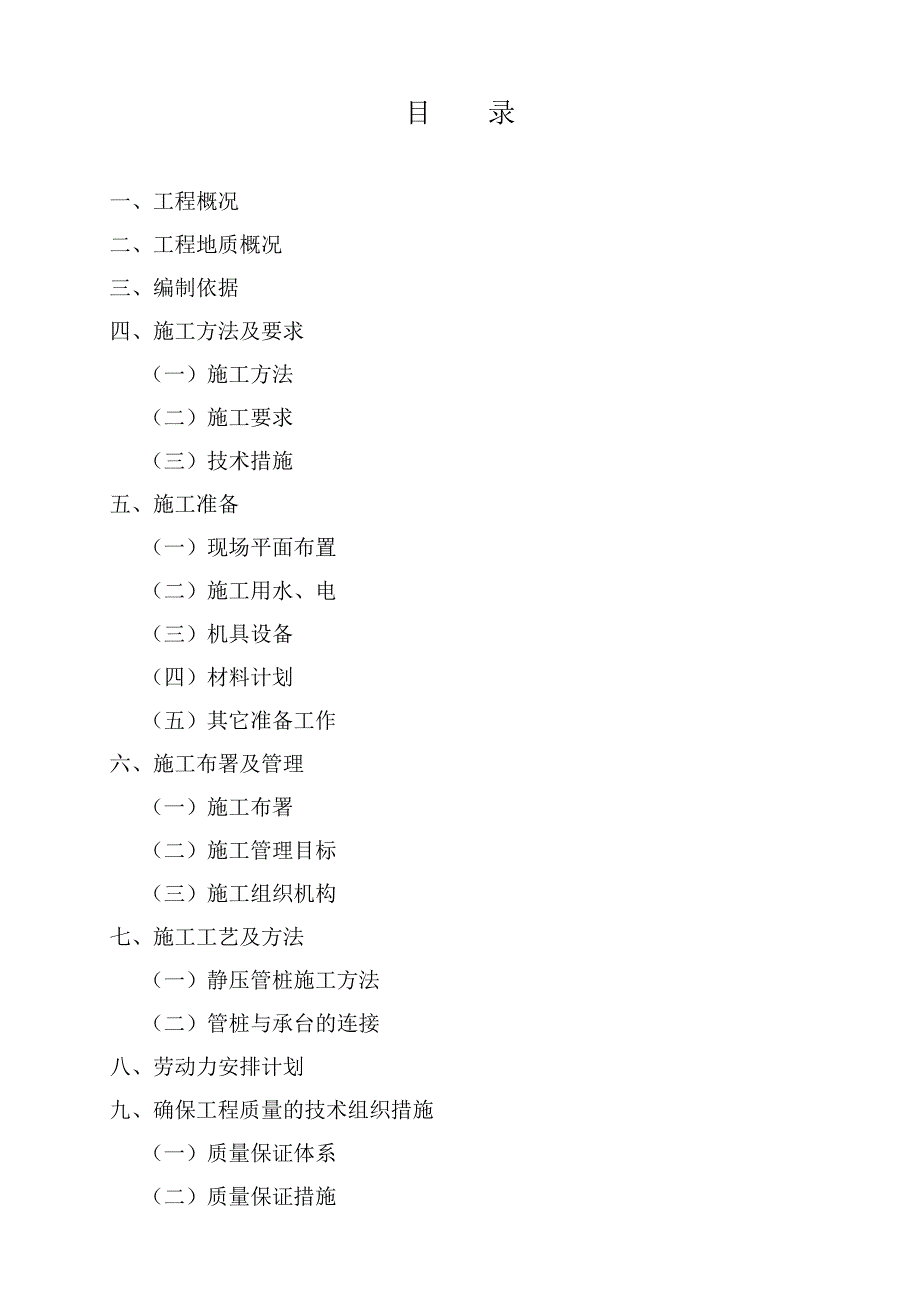

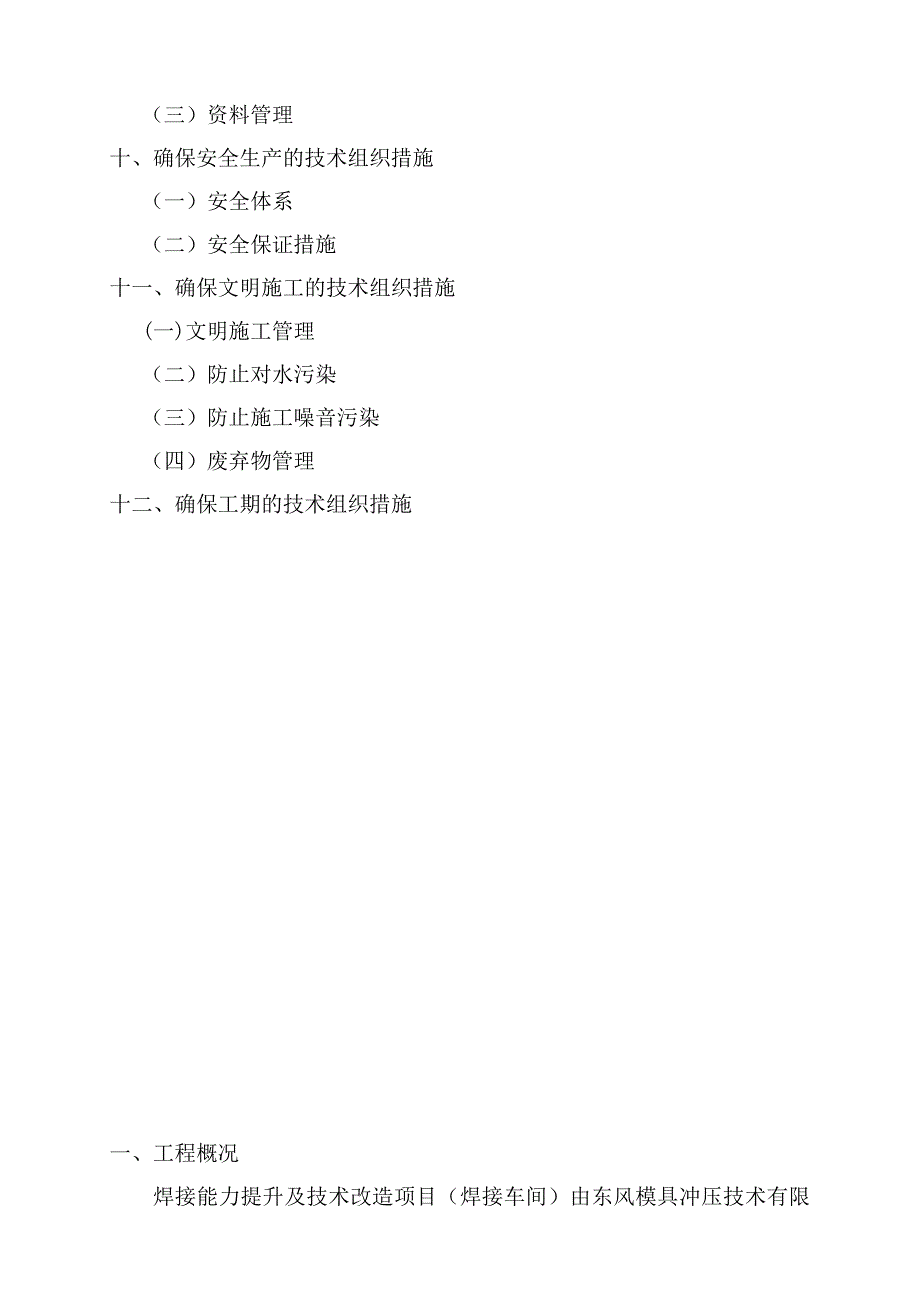

1、焊接能力提升及技术改造项目（焊接车间）静压管桩桩基工程施工方案编写人： 审核人： 审定人： 目 录一、工程概况二、工程地质概况三、编制依据四、施工方法及要求（一）施工方法（二）施工要求（三）技术措施五、施工准备（一）现场平面布置（二）施工用水、电（三）机具设备（四）材料计划（五）其它准备工作六、施工布署及管理（一）施工布署（二）施工管理目标（三）施工组织机构七、施工工艺及方法（一）静压管桩施工方法（二）管桩与承台的连接八、劳动力安排计划九、确保工程质量的技术组织措施（一）质量保证体系（二）质量保证措施（三）资料管理十、确保安全生产的技术组织措施（一）安全体系（二）安全保证措施十一、确保文明施工
2、的技术组织措施(一)文明施工管理（二）防止对水污染（三）防止施工噪音污染（四）废弃物管理十二、确保工期的技术组织措施一、工程概况焊接能力提升及技术改造项目（焊接车间）由东风模具冲压技术有限公司投资，东风设计研究院有限公司设计，某某建工集团有限公司总承包。焊接能力提升及技术改造项目三层辅房采用500预应力混凝土管桩端承摩擦桩，管桩型号为PHC-A500（100），桩基础采用静压法施工，共295根，桩长有9、10、11、12、13m，桩顶标高为-1.400，桩端进入持力层第（4）层土层0.3m，单桩竖向抗压承载力750KN。接桩方法采用端板焊接。施工完毕的桩身完整性检测不得小于桩总数的20%，且不
3、得少于10根，并且每柱下三桩或三桩以下的承台抽检数量不应小于1根。当工程桩可靠性较高时，可采用高应变法进行单桩竖向抗压承载力验收检测，抽检数量不宜少于总桩数的5%，且不少于5根；当工程桩可靠性较低时，应采用单桩竖向承载力静载试验进行验收检测，抽检数量不应小于总桩数的1%且不小于3根。二、工程地质概况本工程地层从上至下为：第（1）层，素填土。第（2）层，粉质粘土。第（3）层，粘土。第（4）层，粘土。各土层详细信息参见本工程岩土勘察报告。本工程以地质报告中揭示的第（4）层土层为持力层，持力层承载力特征值为Fk400KPa。三、编制依据1、 东风模具冲压技术有限公司焊接能力提升及技术改造项目桩基设计
4、图纸 2、混凝土结构设计规范（GB50010-2002）3、建筑地基基础设计规范（GB50007-2002）4、建筑地基基础工程施工质量验收规范（GB50202-2002）5、混凝土结构工程施工质量验收规范（GB50204-2002）6、建筑基桩技术规范（JGJ94-2008）7、建筑基桩检测技术规范（JGJ106-2003）8、电力工程地基处理技术规程（DL/T5024-2005）9、建筑结构荷载规范（GB50009-2001）10、建筑抗震设计规范（GB50011-2001）11、先张法预应力混凝土管桩（GB13476-1999）12、建筑基桩检测技术规范（JGJ106-2003）13、电
5、力工程地基处理技术规程（DL/T5024-2005）14、预应力混凝土用钢棒（YB/T111-1997）15、预应力混凝土管桩（04ZG207）16、其它相关的施工及验收规范、规程。四、施工方法及要求（一）施工方法依据设计要求、桩基施工的相关规范规定、场地工程地质条件以及施工经验，采用静压预应力混凝土管桩施工工艺，并在施工中充分发挥本公司在管理及技术上的优势，积极推广应用科技成果，采用成熟的施工工艺，以先进的技术和有效的管理，严格履行施工合同，优质、高效的完成工程施工任务。（二）施工要求1 管桩的吊运与堆放1.1 管桩出厂前应作出厂检查，其规格、批号、制作日期应符合所属的验收批号内容，合格后方
6、可出厂。1.2管桩吊装宜采用两支点法或两头勾吊法。装卸轻起轻放，严禁抛掷、碰撞、滚落。在吊运过程中应轻吊轻放，避免剧烈碰撞。1.3管桩堆放场地应平整坚实。1.4管桩应按不同的规格、长度及施工流水顺序分别堆放。1.5当场地条件许可时，管桩应单层堆放；当叠层堆放时，管桩不宜超过4层。1.6叠层堆放管桩时，应在垂直管桩长度方向的地面上设置2道垫木，并分别距桩端0.21L处，在底层管桩处采取措施防止管桩滚动。1.7管桩叠层堆放超过2层时，应用吊机取桩，严禁拖拉取桩；当堆放不超过2层时，可采用拖拉取桩时，桩的拖地端应用废轮胎等弹性材料保护，确保桩端的完好;不宜用三点支撑履带自行式柴油打桩机拖拉取桩。2机
7、具及准备2.1 桩帽与垫层的设置，应符合下列规定：1) 桩帽应有足够的强度、刚度和耐打性。2) 桩帽宜做成园筒型，套桩头用的筒体深度宜取350400mm,内径比管桩外径大2030mm。3)桩帽与桩头之间应设置衬垫，衬垫厚度应均匀且厚度不小于120mm。2.2 送桩器与衬垫设置应符合下列规定：1) 送桩器宜做成园筒型，并应有足够的强度、刚度和耐打性。送桩器的长度应满足送桩深度的要求。2) 送桩器应与所选的管桩匹配，套筒式送桩器下端的筒体深度宜取250350mm,内径比管桩外径大2030mm。3) 送桩器上下两端应平整，且与送桩器中心线相垂直。4) 送桩器下端面应开孔，使管桩内腔与外界连通。5)
8、送桩器与管桩桩头间也应设置12层麻袋或硬纸板作衬垫。3工程桩应选用闭口桩尖，桩尖钢板厚度不得小于18mm且应满足沉桩过程对桩尖刚度和强度的要求，当第一节桩插入土层后，应及时在桩端浇筑1.5m厚度以上的补偿收缩混凝土，混凝土强度等级不低于C25。4静压沉桩时，场地地基承载力不应小于压桩机接地压强的1.2倍，且场地应平整，沉桩施工时，压桩机不得下陷。第一节桩下压时垂直度偏差不应大于0.5%，压桩过程中应测量桩身的垂直度，当桩身垂直度偏差大于1%时，应找出原因并设法纠正，当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏。（三）技术措施1测量放桩位根据施工顺序，用经纬仪定位放线，根据轴线测量出桩位，
9、使桩位偏差控制在5mm以内，并用短木桩或短钢筋打好定位桩，同时用白灰做出标志，便于施工。2桩机就位：静压桩机的指挥人员根据施放准确的白色桩位，指挥桩机就位。3桩落位：由当班施工员和桩工扶桩就位，不得自由落位。4双向控制垂直度：在静压桩机附近10至15米两侧呈90方向，设置钢支架吊线锤，由施工（质检）员和压桩指挥同时观测被打桩桩段两个不同方向的边缘，指挥调整桩机，控制桩的垂直度误差0.5%。确认桩段两个不同方向为垂直状态后，才能进行压桩。5接桩： 端板电焊接头：当下节桩段沉至离地面0.8m左右时，即吊上节桩与其调齐，调齐要求双向控制垂直度（方法同上），管桩端板对齐确认被压桩桩段两个不同方向为垂直
10、状态后，用电焊在管桩周边四个不同方向点焊，管桩对接前，上下端板表面应用铁刷子清刷干净，坡口处应刷至露出金属光泽才能用电焊焊接桩端，采用二氧化碳气体保护焊，沿上下桩端板缝分层焊接，接桩后应冷却12分钟，才能进行压桩施工。6送桩：送桩利用专用送桩器将桩送入设计要求地面标高，送桩时送器的中心线要与桩身吻合。7压桩终止条件：根据当压桩机油压值达到对应设计单桩承载力数值，同时桩长即桩端全截面进入持力层时，压桩可以终止。8静压管桩还必须按如下规定操作（1）第一节管桩起吊就位插入地面时的度偏差不得大于05，并宜用长条水淮尺或其他测量仪器校正；必要时，宜拔出重插。（2）管桩施工过程中，静压桩机平台应平整，平台
11、与桩身的中心线应垂直。当桩身倾斜率超过08时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩机的方法纠偏。（3）在较厚的粘土、粉质粘土层中施工管桩，宜将每根桩一次性连续压到底，尽量减少中间休歇时间，且避免在接近设计深度时进行接桩。（4）桩数多于30根的群桩基础应从中心位置向外施工压桩，承台边缘的桩宜待承台内其他桩打完并重新测定桩位后再进行施工。（5）压桩时应由专职记录员及时难确地填写管桩施工记录表，并经当班监理人员(或建设单位代表)验证签名后方可作为有效施工记录。9项目部将安排专职质检员，对照设计要求及相关规范，进行进货检验，检验生产厂家的出厂证明、合格证、桩身的质量、数量，及时签收。
12、五、施工准备（一）现场平面布置根据现场条件，为既能做到文明施工，又能满足施工需要，本着经济实用，合理有序，安全可靠的原则，进场后我们根据实际需要，对整个施工现场进行精心安排，合理布置。（二）施工用水、电1、临时用水施工现场职工生活用水及施工用水由业主提供，水源接点装表计量进入生产及生活区。施工场地排水利用地面自然坡度和排水明沟；临时厕所污水排入化粪池后就近排入市政排水管网。2、临时用电（1）临时用电设施严格按照施工现场临时用电安全技术规范（JGJ 46-2005）设置和使用，并按照省、市的有关部门规定进行调整。 所有接至设备开关箱的电缆均用三相五芯橡套电缆，并根据需要进行合理匹配，电缆室外埋地
13、70cm，如与其他交叉，临时埋地管线要合理交叉，室内绝缘架空铺设。 落实三级配电、二级保护原则，实施“一机一闸一保护”，接要求定做标准切换箱、配电箱、开关箱，设锁由专职电工负责管理。 接地接零采用TN-S接零保护系统，对设备作防雷保护。接地接零定期测试，并作好测试记录。 临时用电所有材料均选用合格厂家的产品，并保留有关证明，防止使用不合格产品而遗留隐患。（2）现场施工用电统一从总配电箱接电，内设100A漏电保护器及200A空断开关。场内分区设立配电箱，内设60A漏电保护器，两个出线开关及30A漏电保护器加5个插座。（3）潜水泵负荷线采用YHS型专用防水橡皮护套电缆，空压机装防溅型漏电保护器，负
14、荷线采用耐气候型的橡皮护套铜芯电缆。（三）机具设备根据施工需要及施工进度计划，我们将有组织地提前做好各种机械器具及周转材料的进场，以满足优质、高效的施工生产需要。拟投入的主要施工机械设备表序号机械或设备名称型号规格数量额定总功率(KW)生产能力用于施工部位1静压桩机JYZ6801台180良好静压预制管桩施工2电焊机NBC-3502台20良好管桩接桩3经纬仪ET-021台良好测量放线4水准仪DSG2001良好控制标高5电焊机BX3-500-22台17良好钢筋笼加工及维护6氧炔割具G01-1003套良好维修设备（四）材料计划根据现场实际需要，材料要有计划的进场。（五）其它准备工作1、接收甲方发送的以下资料：（1）桩基工程施工设计图及技术交底；（2）建筑场地内地下管线、地下构筑物分布状况的调查资料；（3）建筑场地工程地质及水文地质资料；（4）红线桩和水准点位，以及相关的正式书面资料。2、参加图纸会审，提交图纸会审纪要，作为施工依据。3、组织相关人员学习、了解桩基工程施工设计图内容和技术要求，分专业、工种详细进行技术交底。4、编制施工组织设计，结合工程特点，施工中可能存在的不利因素，有针对性地制定相应质量管理措施，报甲方、监理部门审批。5、桩基施工用的临时设施，如供水、供电、道路、排水、临设房屋等，在开工前准备就绪，施工场地进行平整处理。6、按红线位
