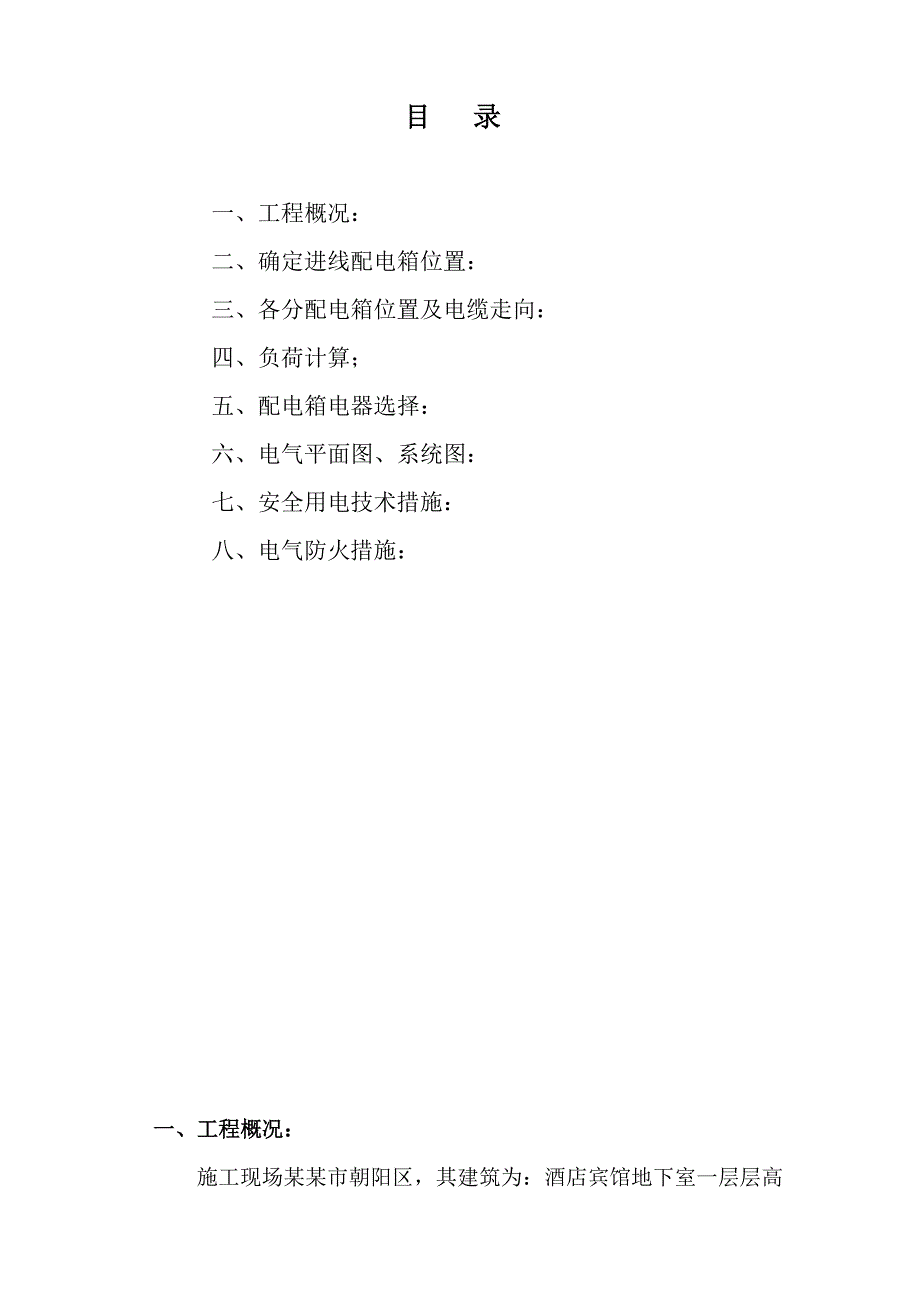

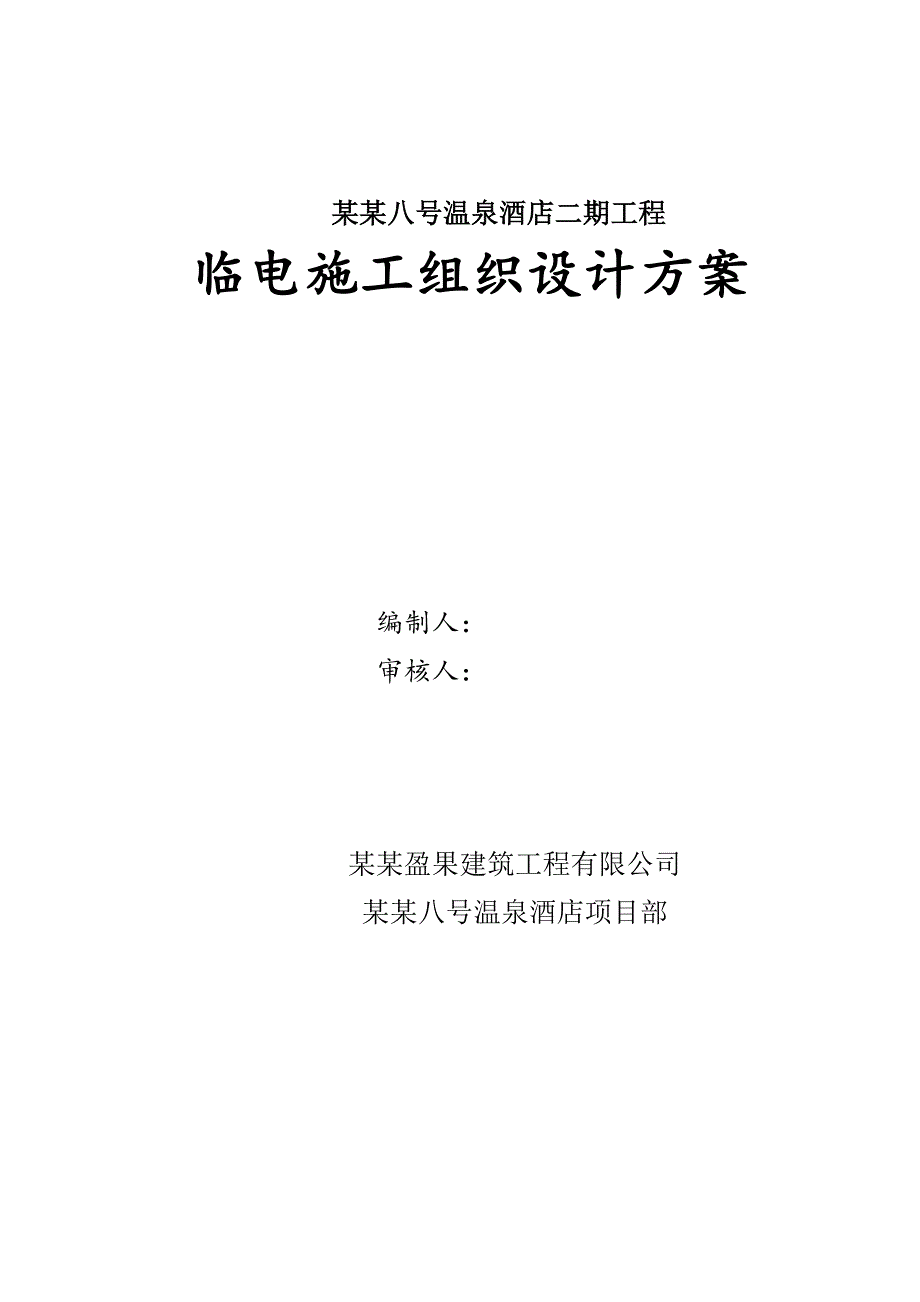

1、某某八号温泉酒店二期工程临电施工组织设计方案编制人:审核人:某某盈果建筑工程有限公司某某八号温泉酒店项目部目 录一、工程概况:二、确定进线配电箱位置:三、各分配电箱位置及电缆走向:四、负荷计算;五、配电箱电器选择:六、电气平面图、系统图:七、安全用电技术措施:八、电气防火措施:一、工程概况:施工现场某某市朝阳区,其建筑为:酒店宾馆地下室一层层高5.7M,地上3层层高分别是5.7M、4.2M、4.2M,总建筑面积15283.2m2。商务会馆地下室一层层高5.9M,地上3层层高分别是5.1M、4.5M、4.5M,总建筑面积XXXm2。根据施工要求及临电规范规定,按技术部门提供的现场平面图及设备登记

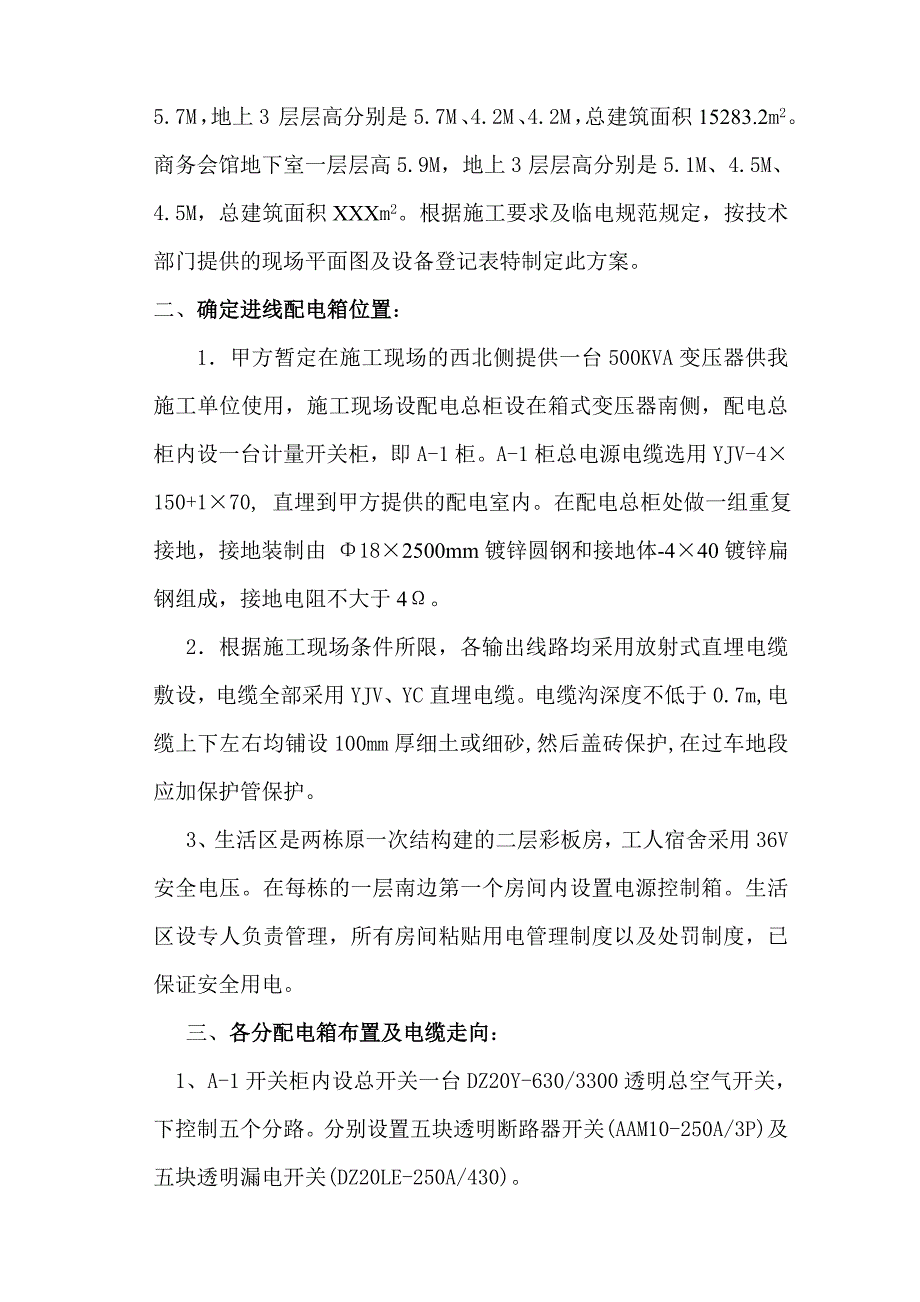

2、表特制定此方案。二、确定进线配电箱位置:1甲方暂定在施工现场的西北侧提供一台500KVA变压器供我施工单位使用,施工现场设配电总柜设在箱式变压器南侧,配电总柜内设一台计量开关柜,即A-1柜。A-1柜总电源电缆选用YJV-4150+170, 直埋到甲方提供的配电室内。在配电总柜处做一组重复接地,接地装制由 182500mm镀锌圆钢和接地体-440镀锌扁钢组成,接地电阻不大于4。2根据施工现场条件所限,各输出线路均采用放射式直埋电缆敷设,电缆全部采用YJV、YC直埋电缆。电缆沟深度不低于0.7m,电缆上下左右均铺设100mm厚细土或细砂,然后盖砖保护,在过车地段应加保护管保护。3、生活区是两栋原一

3、次结构建的二层彩板房,工人宿舍采用36V安全电压。在每栋的一层南边第一个房间内设置电源控制箱。生活区设专人负责管理,所有房间粘贴用电管理制度以及处罚制度,已保证安全用电。三、各分配电箱布置及电缆走向:1、A-1开关柜内设总开关一台DZ20Y-630/3300透明总空气开关,下控制五个分路。分别设置五块透明断路器开关(AAM10-250A/3P)及五块透明漏电开关(DZ20LE-250A/430)。 (1)、第一路采用YC335+216电缆,直埋至施工现场东南侧B-1、 B-2、B-3分箱,为其提供电源。(2)、第二路采用YC335+216电缆,直埋至施工现场西南侧B-4、B-5、B-6、B-7

4、、B-8分箱,为其提供电源。(3)、第三路采用YC335+216电缆,直埋至塔吊C-1开关箱,为其提供电源。(4)、第四路采用YC335+216电缆,直埋至塔吊C-2开关箱,为其提供电源。(5)、第五路采用YC335+216电缆,直埋至塔吊C-3开关箱,为其提供电源。2、消防水泵控制箱电源采用510电缆由A-1柜总开关下方出线口上直接引至。四、负荷计算:所有用电设备的功率详见施工现场用电设备登记表。1不同暂载率的用电设备容量换算。电焊机的设备容量BX3-300:6台=132KVAPe=SCos=1320.45=48.1KW2A-1柜供所有用电设备的总用电设备的计算负荷:设备名称数量功率设备名称

5、数量功率塔吊355KW振捣器57.5KW镝灯92KW沙浆机 15.5kw电焊机648KW木工设备 310KW消防泵17.5KW钢筋机械630KW空压机17.5KW其他小型设备、照明10KW平板振动器21.5KWKX=0.6 Cos=0.85 P=165+7.5+18+5.5+48+10+7.5+30+7.5+10=309KWPj=KxP=0.6309=185.4KWSj= Pj/ Cos=185.4/0.85=218.1KVAIj= Sj/U=218.1/(1.730.38)=330.4A根据计算查表选择电缆YJV-4150+170安全载流量为375A,所以可用YJV-4150+170电力电缆

6、。(考虑地泵未确定采用此电缆)3、大型机械及分配电箱电流计算。(1)、C1、C1、 C3、 C4开关箱电流计算,塔吊=55KW、KX=1 Cos=0.85 Pj=KxP=155=55KWSj= Pj/ Cos=55/0.85=64KVAIj= Sj/U=82/(1.730.38)=97A根据计算查表选择电缆YC-335+216安全载流量为110A,所以可用YC-435+216电力电缆。 (2)、木工棚B-7、B-8分配电箱电流计算,设备名称数量功率设备名称数量功率切断机26KW弯曲机28KW调直机14KW云丝机29KW无齿锯23KW电锯28KW电刨12KWKX=0.85 Cos=0.85 Pj

7、=KxP=0.8530=25.5KWSj= Pj/ Cos=25.5/0.85=30KVAIj= Sj/U=30/(1.730.38)=45.4A根据计算查表选择电缆YC-510安全载流量为50A,所以可用YC-510电力电缆。(3)生活区电流计算设备名称数量功率设备名称数量功率蒸饭车124KW食堂其它小型设备10KW热水器115KW照明3KWKX=0.6 Cos=0.85 P=24+10+15+3=52KWPj=KxP=0.652=31KWSj= Pj/ Cos=31/0.85=36KVAIj= Sj/U=36/(1.730.38)=275A根据计算查表选择电缆YC-316+210安全载流量

8、为70A,所以可用YC-316+210电力电缆。五、配电箱电器选择1、配电柜内设总开关一台DZ20Y-630/3300空气透明总空气开关,下控制五个分路。分别设置五块透明断路器开关及五块透明漏电开关。内设三项四线电度表一块,互感器选用5/600,具体参见糸统图。2、塔吊开关箱内设DZL25-160/490和DZ20Y-160/3300空开各一块;塔吊开关箱的电器可根据塔吊的用电情况选择(塔吊出租方提供证明);其它开关箱根据用电设备具体选择,参见糸统图。3开关箱分别由分配箱引出,可根据设备功率合理装设漏电开关,控制断路开关,配电柜为一级漏电保护,分配电箱为二级漏电保护,开关箱为三级漏电保护,漏电

9、动作电流不大于30mA,动作时间小于0.1秒。4各级配电箱开关,导线截面根据设备功率选择,配电箱安装及线路敷设均按三项五线制原则执行,零、地分开,配电箱内必须有零、地端子板。实行分级配电,一机一闸一箱一漏制,不准一闸多机,不准以小代大,所有用电设备必须经过两级漏电保护,即:总配电总柜漏电开关分配电箱漏电开关开关箱漏电开关5各级配电箱内要有接线系统图,开关标明开关用途,箱门有编号,总箱为A、分箱为B、开关箱为C,箱门加锁并有红色防触电危险标志。六、电气平面图、系统图(见附图)。七、安全用电技术措施:1根据工程需要,合理配备专职电工,电工必须经过培训考试合格后,并且持证上岗。2在停送电操作过程中,

10、应按程序停送电,逐级检查无误后进行,送电程序:总箱分箱开关箱停电程序:开关箱分箱总箱3固定用电人员,由专人负责,对操作人员进行全面安全教育及机械常识教育并进行考核。4经常检查各配电箱接地、接零是否良好,线路有无破损,保护设施是否齐全可靠,定期对用电设备绝缘电阻进行摇测,并记录入档。5施工现场导线和电缆不准在树上或脚手架上敷设,地埋时必须穿管保护,不准电线拖地。6配电箱使用铁制箱,箱体必须可靠接地,箱内电器应符合国家标准,电器安装牢固,开关动作灵敏,导线排列整齐,螺丝压实,配电箱要砌不小于300mm高的防水台,搭设防雨棚和防防护栏。7施工现场用电设备必须经过逐级漏电保护,漏电开关必须是合格的产品

11、,漏电开关必须适应现场实际情况,型号、参数应于设备要求相符,不得以小代大,做到安全可靠。8漏电开关每月必须至少试测两次,并记在电工维修记录上,用电设备必须装设漏电开关,动作电流不大于30mA,动作时间小于0.1秒,漏电开关不得当负荷开关使用。9电焊机如在室外应有防雨、防砸设施,闸箱应一机一闸,且有防雨设施,保护接零应用多股软铜线,电焊机的一次线不超过5m,二次线不超过30m,双线到位禁止使用钢管和钢筋做地线,一、二次接线处必须采用铜接压接牢固,并有防触电防护罩,外壳可靠接地。10结构进行施工时,流动使用的电焊机和闸箱必须放置防雨、防砸的铁笼内,随层吊装使用。11施工用的手持电动工具应选用型手持

12、电动工具,禁止使用型电动工具,手持电动工具应装设额定动作电流不大于15mA,动作时间小于0.1秒的漏电开关,电源线必须使用三芯胶皮电缆线。12手持电动工具的外壳,手柄,负荷线插头,开关等必须完好无损,手持电动工具的闸箱应装漏电开关,组合开关和插座,一个开关控制一个插座。13施工时楼内照明采用36V电压严禁使用220V电压,楼梯间照明每层设一个,并完整无缺。14施工现场使用的碘钨灯不低于2.5m,碘钨灯应有绝缘板和接零保护,碘钨灯由临电电工统一管理、维修,每日下班时收回电工室,进行维修、保养,并由电工安装到位,严禁使用者自拆自装。15外包施工队的宿舍采用220V电压的照明,灯具距地不低于3.5m

13、。16施工现场的塔吊及其他提升机械必须按规定装设防雷接地。17从事电气操作人员在检修时不准带电作业,在停电设备及线路上作业时,应验电确认无误后方可操作。18非电工禁止乱接乱拉或乱拆,改配电设备及配电线路。19配电箱门要有编号,箱内有系统图,开关要标明开关用途,箱门喷红色“电”字或危险标志,停用后断电加锁。20临电电工要经常检查各用电设备的使用情况,加强巡视,发现问题及时处理,确保施工正常进行。21.由于甲方提供的变压器由项目部负责维护、管理,必须经常巡视检查变压器的运行情况,发现异常情况及时向上级部门报告,严禁私自处理,已防发生事故,日常检查必须做好记录并归档。22.临电电工必须经常检查、维护

14、、检测电工工具及劳保用品,确保使用安全。八、电气防火措施:1宿舍内严禁使用电炉子,电褥子及其它不安全的用电设备,禁止乱接乱拉电源和电气设备。2电工接线时应压紧,不得虚接,防止虚接发热引起火灾。3电工配线应严格根据设备功率,线径不得配的太小,防止线路发热引起火灾事故。4电焊工必须持证上岗,作业前必须清除附近易燃物,配备看火人员和灭火工具,办理好用火证。5总配电柜处应放置不少于1个干粉灭火器,用于灭火专用。6分配电箱处应放置不少于1个干粉灭火器,用于灭火专用。7碘钨灯等高发热照明器具,应远离易燃物。8断路器应与设备相匹配,防止断路器保险过大引起火灾。9施工区、生活区禁止使用电炉、电饭锅做饭,严禁私拉乱接电气设施。10仓库、堆料场、木工棚内严禁使用碘钨灯,以防电气设备起火。11电焊机必须设有专用接地线,直接放在焊件上,接地线不准接在建筑设备、机械设备、各种管道、避雷引下线和金属架上借路使用,防止接触火花,造成起火事故。12电焊机一、二次线应用线鼻子压接牢固,一、二次防护齐全,防止松动,短路放弧,引燃可燃物。13总配电柜内及各分闸箱内、处要保持清洁、干燥,要有良好的通风,配电柜、箱内禁止存放
