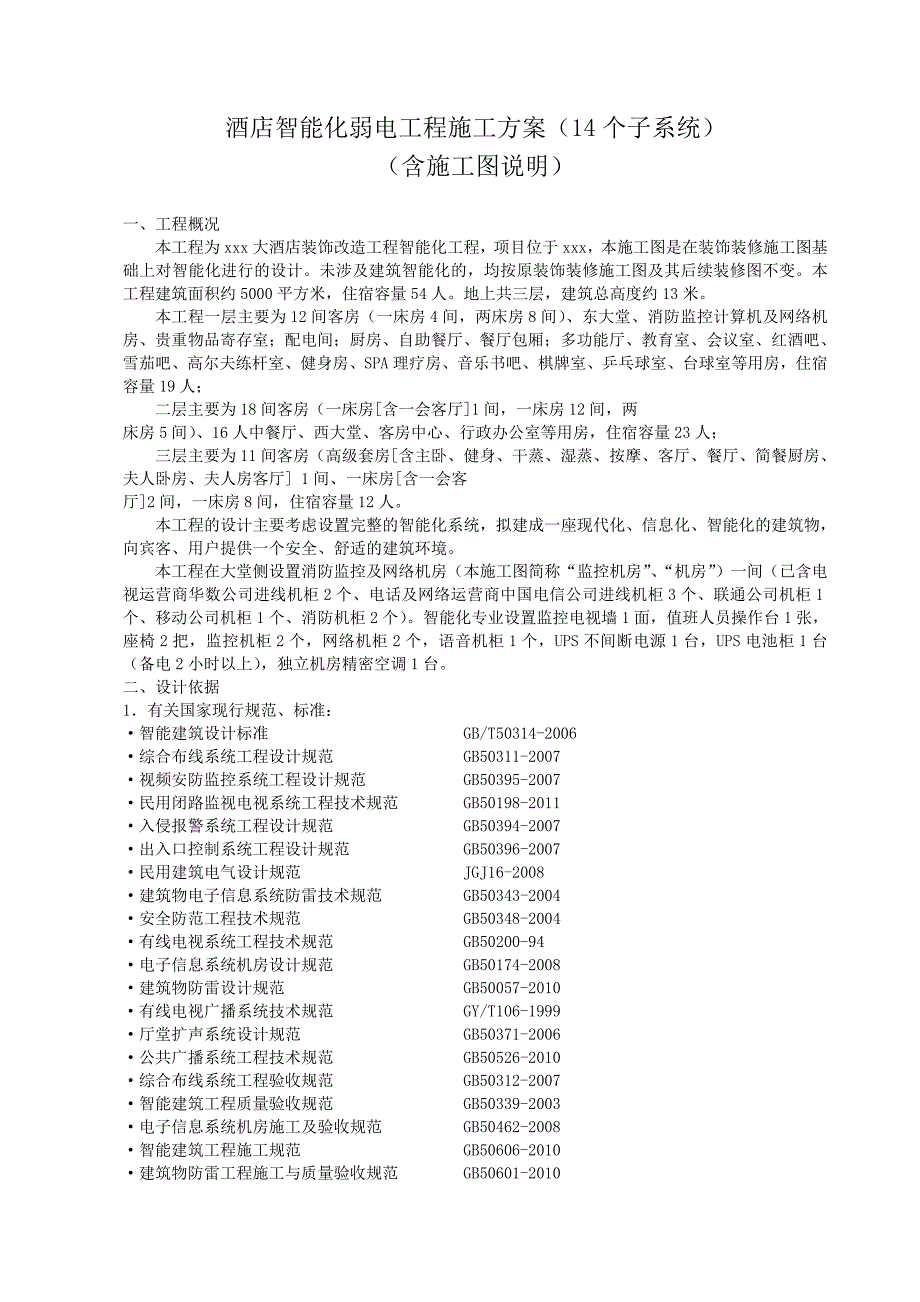

1、酒店智能化弱电工程施工方案（14个子系统）（含施工图说明）一、工程概况本工程为xxx大酒店装饰改造工程智能化工程，项目位于xxx，本施工图是在装饰装修施工图基础上对智能化进行的设计。未涉及建筑智能化的，均按原装饰装修施工图及其后续装修图不变。本工程建筑面积约5000平方米，住宿容量54人。地上共三层，建筑总高度约13米。本工程一层主要为12间客房（一床房4间，两床房8间）、东大堂、消防监控计算机及网络机房、贵重物品寄存室；配电间；厨房、自助餐厅、餐厅包厢；多功能厅、教育室、会议室、红酒吧、雪茄吧、高尔夫练杆室、健身房、SPA理疗房、音乐书吧、棋牌室、乒乓球室、台球室等用房，住宿容量19人；二层
2、主要为18间客房（一床房含一会客厅1间，一床房12间，两床房5间）、16人中餐厅、西大堂、客房中心、行政办公室等用房，住宿容量23人；三层主要为11间客房（高级套房含主卧、健身、干蒸、湿蒸、按摩、客厅、餐厅、简餐厨房、夫人卧房、夫人房客厅 1间、一床房含一会客厅2间，一床房8间，住宿容量12人。本工程的设计主要考虑设置完整的智能化系统，拟建成一座现代化、信息化、智能化的建筑物，向宾客、用户提供一个安全、舒适的建筑环境。本工程在大堂侧设置消防监控及网络机房（本施工图简称“监控机房”、“机房”）一间（已含电视运营商华数公司进线机柜2个、电话及网络运营商中国电信公司进线机柜3个、联通公司机柜1个、移
3、动公司机柜1个、消防机柜2个）。智能化专业设置监控电视墙1面，值班人员操作台1张，座椅2把，监控机柜2个，网络机柜2个，语音机柜1个，UPS不间断电源1台，UPS电池柜1台（备电2小时以上），独立机房精密空调1台。二、设计依据1有关国家现行规范、标准：智能建筑设计标准 GB/T50314-2006综合布线系统工程设计规范 GB50311-2007视频安防监控系统工程设计规范 GB50395-2007民用闭路监视电视系统工程技术规范 GB50198-2011入侵报警系统工程设计规范 GB50394-2007出入口控制系统工程设计规范 GB50396-2007 民用建筑电气设计规范 JGJ16-2
4、008建筑物电子信息系统防雷技术规范 GB50343-2004安全防范工程技术规范 GB50348-2004有线电视系统工程技术规范 GB50200-94电子信息系统机房设计规范 GB50174-2008建筑物防雷设计规范 GB50057-2010有线电视广播系统技术规范 GY/T106-1999厅堂扩声系统设计规范 GB50371-2006公共广播系统工程技术规范 GB50526-2010综合布线系统工程验收规范 GB50312-2007智能建筑工程质量验收规范 GB50339-2003电子信息系统机房施工及验收规范 GB50462-2008智能建筑工程施工规范 GB50606-2010建筑

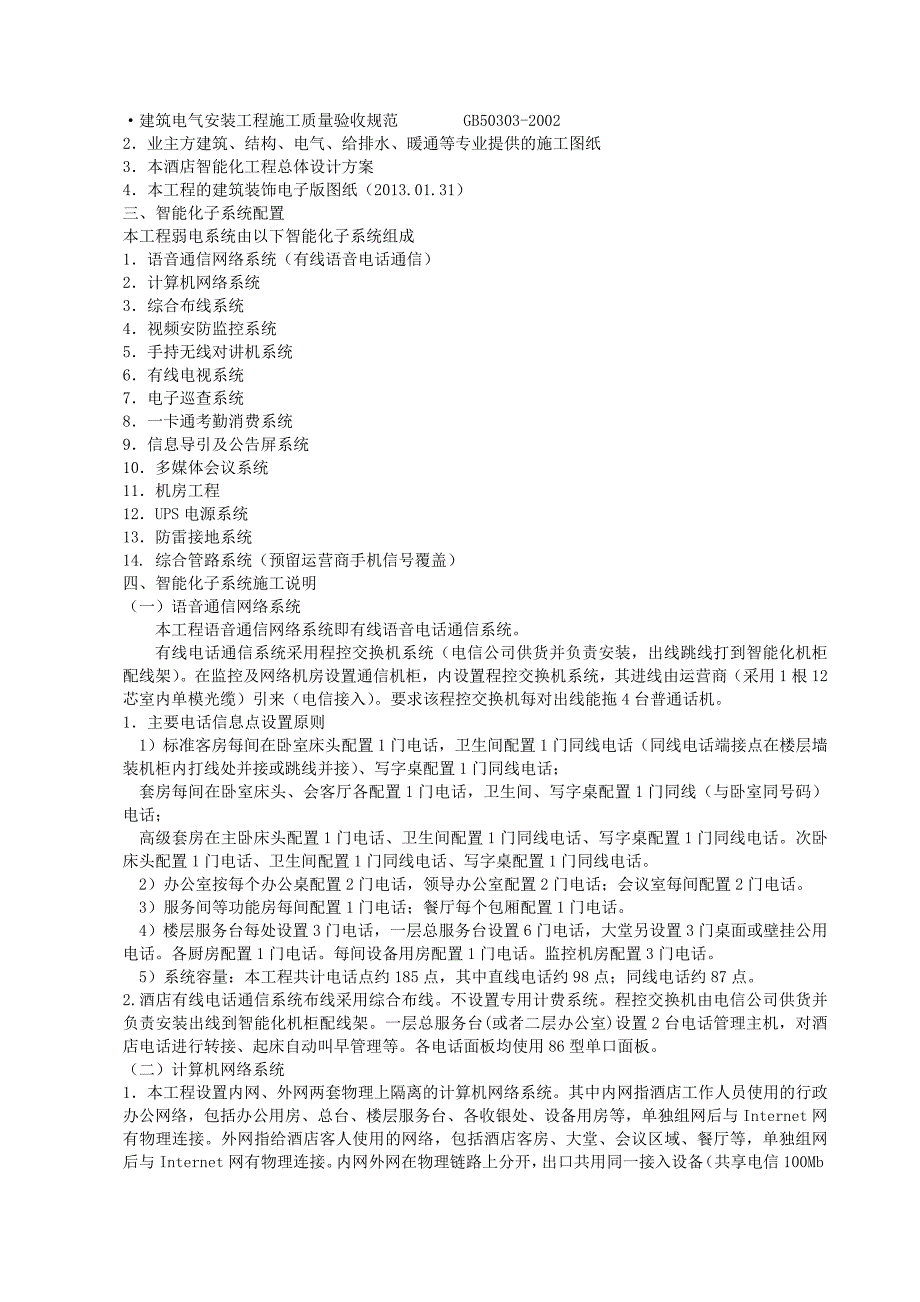

5、物防雷工程施工与质量验收规范 GB50601-2010建筑电气安装工程施工质量验收规范 GB50303-20022业主方建筑、结构、电气、给排水、暖通等专业提供的施工图纸3本酒店智能化工程总体设计方案4本工程的建筑装饰电子版图纸（2013.01.31）三、智能化子系统配置本工程弱电系统由以下智能化子系统组成1语音通信网络系统（有线语音电话通信）2计算机网络系统3综合布线系统4视频安防监控系统5手持无线对讲机系统6有线电视系统7电子巡查系统8一卡通考勤消费系统9信息导引及公告屏系统10多媒体会议系统11机房工程12UPS电源系统13防雷接地系统14. 综合管路系统（预留运营商手机信号覆盖）四、智
6、能化子系统施工说明（一）语音通信网络系统本工程语音通信网络系统即有线语音电话通信系统。有线电话通信系统采用程控交换机系统（电信公司供货并负责安装，出线跳线打到智能化机柜配线架）。在监控及网络机房设置通信机柜，内设置程控交换机系统，其进线由运营商（采用1根12芯室内单模光缆）引来（电信接入）。要求该程控交换机每对出线能拖4台普通话机。1主要电话信息点设置原则1）标准客房每间在卧室床头配置1门电话，卫生间配置1门同线电话（同线电话端接点在楼层墙装机柜内打线处并接或跳线并接）、写字桌配置1门同线电话；套房每间在卧室床头、会客厅各配置1门电话，卫生间、写字桌配置1门同线（与卧室同号码）电话；高级套房在
7、主卧床头配置1门电话、卫生间配置1门同线电话、写字桌配置1门同线电话。次卧床头配置1门电话、卫生间配置1门同线电话、写字桌配置1门同线电话。2）办公室按每个办公桌配置2门电话，领导办公室配置2门电话；会议室每间配置2门电话。3）服务间等功能房每间配置1门电话；餐厅每个包厢配置1门电话。4）楼层服务台每处设置3门电话，一层总服务台设置6门电话，大堂另设置3门桌面或壁挂公用电话。各厨房配置1门电话。每间设备用房配置1门电话。监控机房配置3门电话。5）系统容量：本工程共计电话点约185点，其中直线电话约98点；同线电话约87点。2.酒店有线电话通信系统布线采用综合布线。不设置专用计费系统。程控交换机
8、由电信公司供货并负责安装出线到智能化机柜配线架。一层总服务台(或者二层办公室)设置2台电话管理主机，对酒店电话进行转接、起床自动叫早管理等。各电话面板均使用86型单口面板。（二）计算机网络系统1本工程设置内网、外网两套物理上隔离的计算机网络系统。其中内网指酒店工作人员使用的行政办公网络，包括办公用房、总台、楼层服务台、各收银处、设备用房等，单独组网后与Internet网有物理连接。外网指给酒店客人使用的网络，包括酒店客房、大堂、会议区域、餐厅等，单独组网后与Internet网有物理连接。内网外网在物理链路上分开，出口共用同一接入设备（共享电信100Mb带宽），其进线由运营商机柜（采用1根12芯

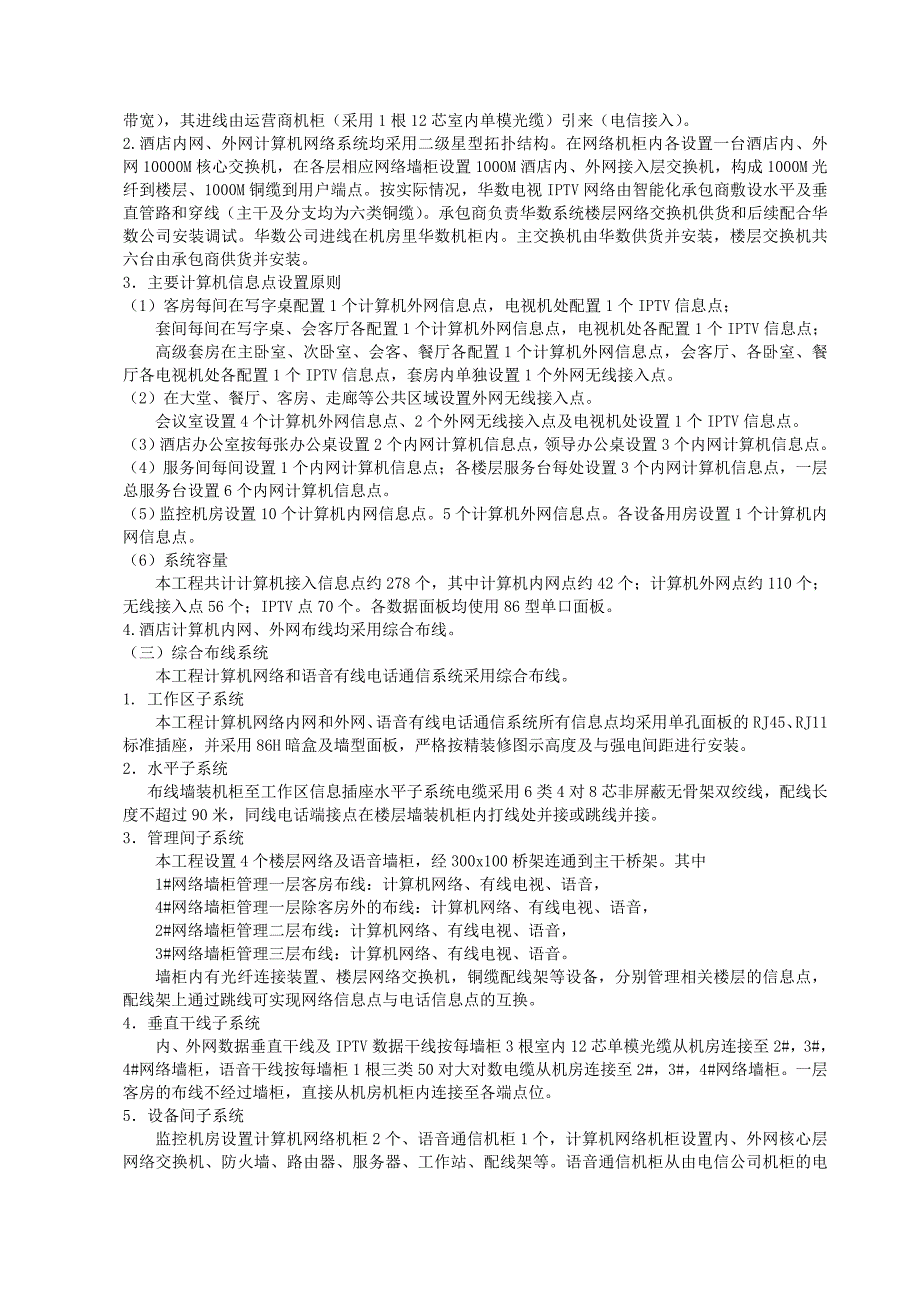

9、室内单模光缆）引来（电信接入）。2.酒店内网、外网计算机网络系统均采用二级星型拓扑结构。在网络机柜内各设置一台酒店内、外网10000M核心交换机，在各层相应网络墙柜设置1000M酒店内、外网接入层交换机，构成1000M光纤到楼层、1000M铜缆到用户端点。按实际情况，华数电视IPTV网络由智能化承包商敷设水平及垂直管路和穿线（主干及分支均为六类铜缆）。承包商负责华数系统楼层网络交换机供货和后续配合华数公司安装调试。华数公司进线在机房里华数机柜内。主交换机由华数供货并安装，楼层交换机共六台由承包商供货并安装。3主要计算机信息点设置原则（1）客房每间在写字桌配置1个计算机外网信息点，电视机处配置1
10、个IPTV信息点；套间每间在写字桌、会客厅各配置1个计算机外网信息点，电视机处各配置1个IPTV信息点；高级套房在主卧室、次卧室、会客、餐厅各配置1个计算机外网信息点，会客厅、各卧室、餐厅各电视机处各配置1个IPTV信息点，套房内单独设置1个外网无线接入点。（2）在大堂、餐厅、客房、走廊等公共区域设置外网无线接入点。会议室设置4个计算机外网信息点、2个外网无线接入点及电视机处设置1个IPTV信息点。（3）酒店办公室按每张办公桌设置2个内网计算机信息点，领导办公桌设置3个内网计算机信息点。（4）服务间每间设置1个内网计算机信息点；各楼层服务台每处设置3个内网计算机信息点，一层总服务台设置6个内网
11、计算机信息点。（5）监控机房设置10个计算机内网信息点。5个计算机外网信息点。各设备用房设置1个计算机内网信息点。（6）系统容量本工程共计计算机接入信息点约278个，其中计算机内网点约42个；计算机外网点约110个；无线接入点56个；IPTV点70个。各数据面板均使用86型单口面板。4.酒店计算机内网、外网布线均采用综合布线。（三）综合布线系统本工程计算机网络和语音有线电话通信系统采用综合布线。1. 工作区子系统本工程计算机网络内网和外网、语音有线电话通信系统所有信息点均采用单孔面板的RJ45、RJ11标准插座，并采用86H暗盒及墙型面板，严格按精装修图示高度及与强电间距进行安装。2水平子系统
12、布线墙装机柜至工作区信息插座水平子系统电缆采用6类4对8芯非屏蔽无骨架双绞线，配线长度不超过90米，同线电话端接点在楼层墙装机柜内打线处并接或跳线并接。3管理间子系统本工程设置4个楼层网络及语音墙柜，经300x100桥架连通到主干桥架。其中1#网络墙柜管理一层客房布线：计算机网络、有线电视、语音，4#网络墙柜管理一层除客房外的布线：计算机网络、有线电视、语音，2#网络墙柜管理二层布线：计算机网络、有线电视、语音，3#网络墙柜管理三层布线：计算机网络、有线电视、语音。墙柜内有光纤连接装置、楼层网络交换机，铜缆配线架等设备，分别管理相关楼层的信息点，配线架上通过跳线可实现网络信息点与电话信息点的互
13、换。4垂直干线子系统内、外网数据垂直干线及IPTV数据干线按每墙柜3根室内12芯单模光缆从机房连接至2#，3#，4#网络墙柜，语音干线按每墙柜1根三类50对大对数电缆从机房连接至2#，3#，4#网络墙柜。一层客房的布线不经过墙柜，直接从机房机柜内连接至各端点位。5设备间子系统监控机房设置计算机网络机柜2个、语音通信机柜1个，计算机网络机柜设置内、外网核心层网络交换机、防火墙、路由器、服务器、工作站、配线架等。语音通信机柜从由电信公司机柜的电话配线架引来6根三类50对大对数电缆作为进线。网络交换机支持VLAN设置。6接入网子系统本工程计算机网络系统、电话语音通信系统从中国电信公司进线机柜接入。（
14、四）视频安防监控系统视频安防监控系统根据本工程安全技术防范管理的需要，对必须进行监控的场所、部位、通道等进行实时、有效的视频监视、视频传输、显示和记录。（1）本工程在室外各通道及出入口设置彩转黑红外快球摄像机，对室外人员活动情况进行实时监视。（2）在大堂、酒店入口设置彩转黑红外快球摄像机，总台、服务台、各出入口、电梯厅、走廊通道等公共场所设置彩转黑红外半球摄像机，寄存间、厨房、多功能厅、教育室、会议室、机房等房间内设置彩转黑红外半球摄像机，对酒店内人员活动情况进行实时监视。（3）本工程共设置监控摄像机约66只。监控线缆在进入机房之后盘留长度10m，到达摄像机安装位置后盘留长度3m。各种线缆在引出桥架或出线盒后在摄像机之间均加可挠型金属软管保护，并在出线盒内盘留0.2m，金属软管两端必须固定。各摄像机电源由一层监控机房内UPS机柜集中供电。四条220伏的3*BV2.5电缆穿KBG25管单独引出至1层、2层、3层、室外，到达摄像机点位处经摄像机配套电源变压成摄像机所需规格的电源。每条220伏电源的机房出线均需在UPS出线配电箱内加装30mA/0.1秒动作触发的单相漏电保护器。动作后能有效地切断电源，保障人身安全。承包商应注意该漏电保护器的接法并严格执行测
