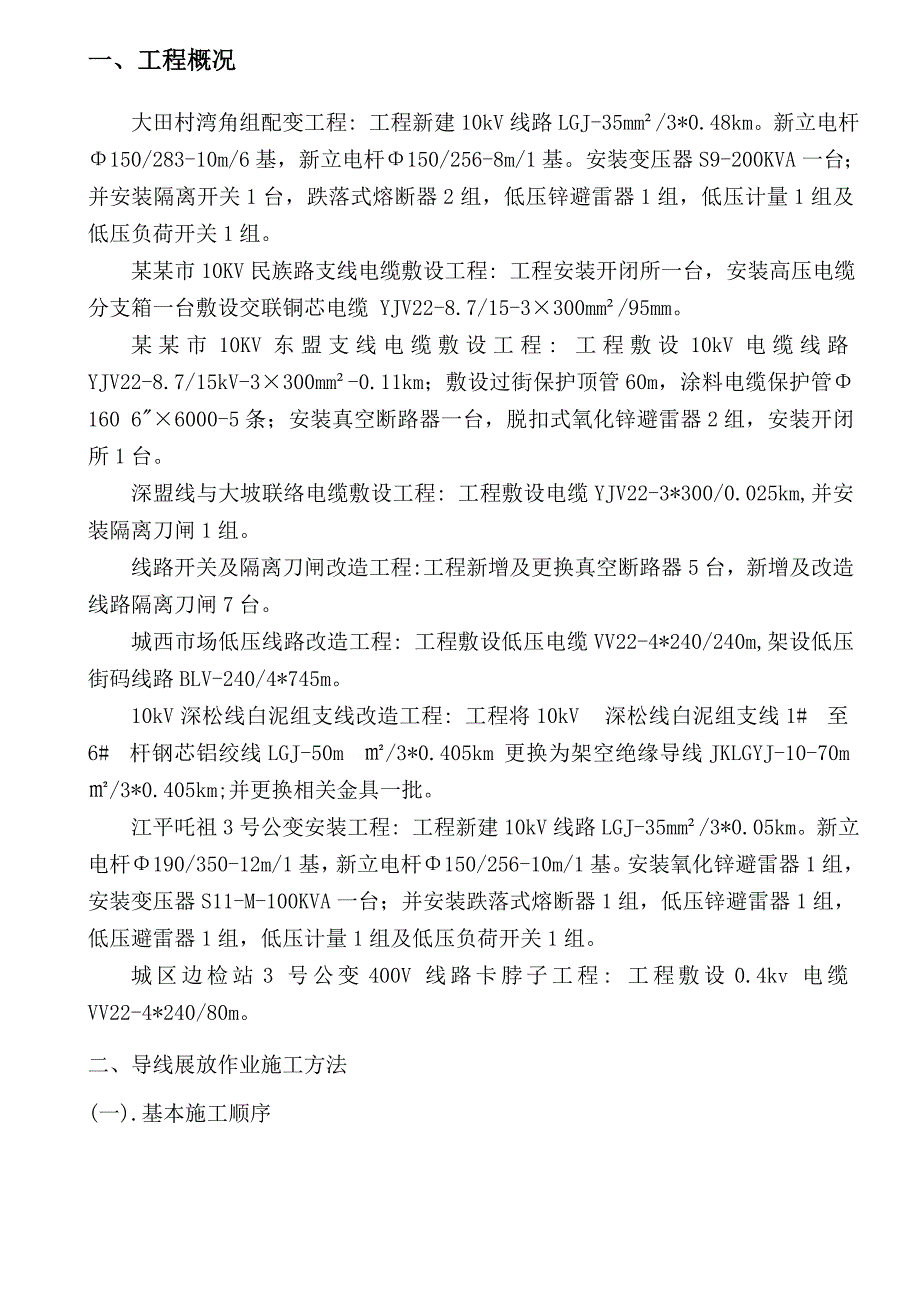

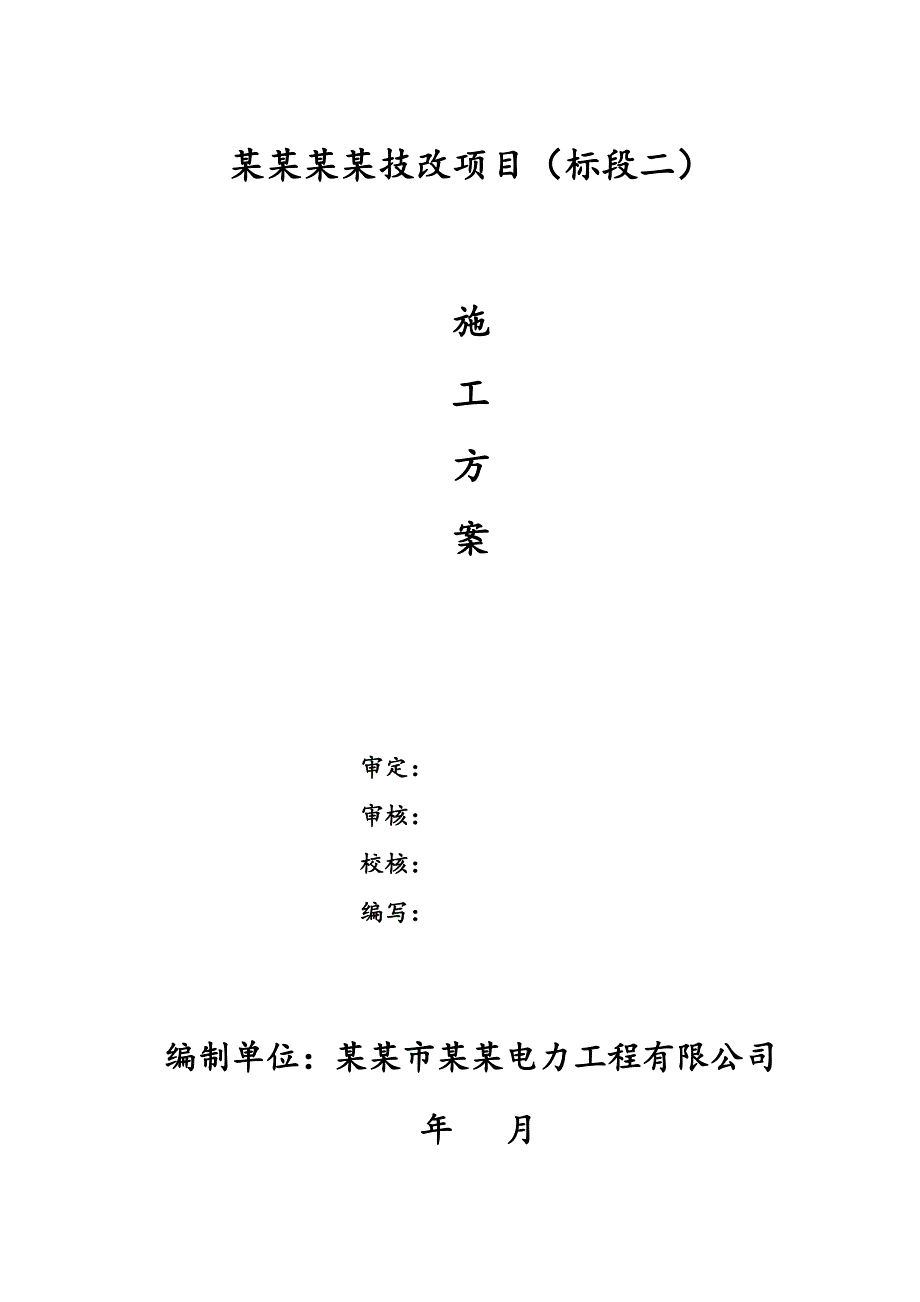

1、某某某某技改项目（标段二）施工方案审定： 审核： 校核： 编写： 编制单位：某某市某某电力工程有限公司 年 月一、工程概况大田村湾角组配变工程: 工程新建10kV线路LGJ-35mm/3*0.48km。新立电杆150/283-10m/6基，新立电杆150/256-8m/1基。安装变压器S9-200KVA一台；并安装隔离开关1台，跌落式熔断器2组，低压锌避雷器1组，低压计量1组及低压负荷开关1组。某某市10KV民族路支线电缆敷设工程: 工程安装开闭所一台，安装高压电缆分支箱一台敷设交联铜芯电缆 YJV22-8.7/15-3300mm/95mm。某某市10KV东盟支线电缆敷设工程: 工程敷设10k
2、V电缆线路YJV22-8.7/15kV-3300mm-0.11km；敷设过街保护顶管60m，涂料电缆保护管160 66000-5条；安装真空断路器一台，脱扣式氧化锌避雷器2组，安装开闭所1台。深盟线与大坡联络电缆敷设工程: 工程敷设电缆YJV22-3*300/0.025km,并安装隔离刀闸1组。线路开关及隔离刀闸改造工程: 工程新增及更换真空断路器5台，新增及改造线路隔离刀闸7台。城西市场低压线路改造工程: 工程敷设低压电缆VV22-4*240/240m,架设低压街码线路BLV-240/4*745m。10kV深松线白泥组支线改造工程: 工程将10kV深松线白泥组支线1#至6#杆钢芯铝绞线LGJ
3、-50m/3*0.405km更换为架空绝缘导线JKLGYJ-10-70m/3*0.405km;并更换相关金具一批。江平吒祖3号公变安装工程: 工程新建10kV线路LGJ-35mm/3*0.05km。新立电杆190/350-12m/1基，新立电杆150/256-10m/1基。安装氧化锌避雷器1组，安装变压器S11-M-100KVA一台；并安装跌落式熔断器1组，低压锌避雷器1组，低压避雷器1组，低压计量1组及低压负荷开关1组。城区边检站3号公变400V线路卡脖子工程: 工程敷设0.4kv电缆VV22-4*240/80m。二、导线展放作业施工方法(一).基本施工顺序主要作业内容施工条件施工准备1、牵
4、引场地选择及布置2、导、地线展放质量检验下接紧线工序(二).主要施工方法1. 展放导、地线及牵引场布置(1) 牵引机顺线路出口方向与邻塔放线滑车的仰角15，俯角5。场地两侧相邻杆塔允许作紧线及过轮临锚操作且能满足规程、规范所规定的锚线角和紧线角要求。(2) 放线及牵引场地布置宜考虑牵引机能布置在线路中心线上。(3) 牵引机应按照现场实在情况进行合理布置。2. 放线1) 放线盘支架已架设，线轴平衡稳定，转动灵活，制动可靠，有专人看护。2) 在每根电杆上，应悬挂铝制滑轮，把导线放在轮槽内，以利滑动和避免损伤。3) 导引绳的展放先将导引绳运至放线段指定位置，用人力沿线路侧展放并通过放线滑车与导线连接
5、。4) 如果耐张段过长，可先将每捆导引绳分散放置放线段指定位置，用人力沿线路前后侧展放并穿过放线滑车与邻段导引绳相连最后与导线连接。5) 导线展放从放线架线轴上方将线头牵出，与导引绳连接按线径大小分别选用连接方法，连接口应缠绕胶布，然后顺线方向牵引展放。6) 放线过程中每个滑车应设专人监护，防止导线与导引绳连接口和滑车有卡勃现象外。对被跨越的路口、河塘、裸露岩石及跨越架和繁华路段等重要跨越处均应派人监护。7) 导线在展放过程中应匀速展放，如发生磨伤、断股情况应立即停止，处理后才可继续展放。8) 导线被物体挂、卡住时，排除人员一定应站在被挂、卡导线角度的外角侧，不得直接用手推拉，防止脱挂伤人。9
6、) 人工展放时，领线人应由有经验人员担任，并随时注意前后信号，拉线人员应走在同一直线上，相互间保持适当距离。10) 展放时，在带电的电力线路邻近进行工作时，有可能接近带电导线至危险距离时，应采取安全措施。牵引绳索和拉绳等与带电导线的最小距离应符合下表的规定。电压等级（KV）安全距离（M）电压等级（KV）安全距离（M）10及以下1.01542204.035（2044）2.53305.0601103.05006.0(11) 邻近运行中线路进行展放时，导、地线及牵引机具必须接地，防止感 应电压伤人。（12） 在运行中的线路下展放导、地线工作时，必须采取防止导线过牵引跳动与带电导线触碰的措施。（13）
7、 检修线路的导线牵引绳索等与带电线路的导线必须保持足够的安全距离，要有防止导线脱落、滑跑的后备保护措施。（14） 放线后导线应及时适度收紧，不能影响行人及公共交通安全。三、导线连接作业施工方法(一).基本施工顺序主要作业内容施工条件施工准备导线连接质量检验下接紧线工序(二).主要施工方法1. 割线(1) 割线前，应根据事前测得的压接管长度在导线割线位置上作出准确的印记，在印记后约20mm处用扎线把导线线股扎紧。(2) 按压接工艺要求进行割线，割线后导线的断口应整齐，割线过程不得伤及不需割线的部位。2. 导线压接(1) 不同金属、不同规格、不同绞制方向的导线严禁在档内连接。独立档、重要跨越不能有
8、接口。(2) 导线接续管在使用前应用汽油清洗干净；导线压接部分的线股也须松开进行清洗，清洗长度管长的1.5倍。 (3) 清洗压接管及导线后，进行穿管操作，穿管后铝管将要覆盖部分的铝股均匀涂上电力脂，用钢丝刷擦刷使铝股表面全部刷到。(4) 连接钢芯铝绞线时，压接管内两导线之间应加垫片。(5) 接续管的压接从中心点开始压第一模，压接第一模后应检查压接管的对边距离，尺寸符合规范要求后分别向管口端继续后面的压接工作。(6) 采用双连接管压模时，两管之间的距离不小于15mm，由管内端向外端交错进行。(7) 液压操作时，相邻两压模应有部分重叠，后一模重叠前一模应5mm。(8) 压接时压接钳应放在平坦的地方
9、，导线应平直穿过液压钳体并与地平面平行。(9) 压接后导线端头露出长度，不应少于20MM，导线端头绑线应保留。(10) 连接管压完后，应将飞边毛刺锉至平滑。铝管应锉成圆弧状，并用细砂纸将锉过处磨光。(11) 施工完毕，经检验合格，打上操作者钢印代码，填写施工记录。(12) 当绝缘导线需要连接时,采用专用压接管压接,压接后必须包上绝缘保护套。3. 测量导线液压管压后的对边距S的最大允许值为：S0.866（0.993D）0.2mm（式中，D为管外径，单位为mm）。三个对边距只允许有一个达到最大值，超过此规定时应更换钢模重压。液压后管子不应有肉眼即可看出的扭曲及弯曲现象，有明显弯曲时应校直，校直后不
10、应出现裂缝。四、紧线作业施工方法(一).基本施工顺序主要作业内容施工条件施工准备紧 线质量检验下接附件安装工序（二).主要施工方法1. 紧线(1) 检查施工段的临时拉线，紧线过程中根据的实际受力情况，调整临时拉线。(2) 紧线前应首先收紧余线，在紧线端夹上卡线器。(3) 紧线时，一边牵引导线一边观测弧垂，待导线弧垂将要接近规定要求时，指挥人员通知牵引设备的操作人员缓慢牵引收紧导线，暂停牵引观测弧垂。(4) 紧线顺序；1、单回路三角型布线应先紧中相，后紧两边，两边相紧线时，第一相导线不能过紧，以免横担拉斜，待第二相紧好后再逐相调节，这样在两边相紧后使导线水平弧垂容易一致。2、单回路一列式布线应先
11、紧顶相，后紧中、下相。3、双回路一列式布线应两回路交替紧线。(5) 导线牵引紧线时，应严密监视各杆是否有倾斜现象，如发现倾斜应及时调整。2. 弧垂观测(1) 弧垂观测档选择应符合下列规定： (2) 紧线段在5档及以下时靠近中间选择一档。(3) 紧线段在612档时靠近两端各选择一档。(4) 紧线段在12档以上时靠近两端及中间可选34档。(5) 弧测档宜选择档距较大和悬挂点高差较小及接近代表档距的线档。(6) 连续上(下)山坡时的弧垂观测，按设计规定观测。(7) 弧垂观测方法有等长法、异长法、角度法或平视法等。通常情况下采用等长法。弧垂观测时的实测温度应能代表架空导线的温度，温度应在观测档内实测。
12、(8) 各观测档弧垂不一致时，应先满足第一观测点弧垂，后放松导线满足其他弧垂观测点要求。五、金具及附件连接安装作业施工方法(一).基本施工顺施工条件施工准备主要作业内容附件连接质量检验下接电气设备安装工序（二).主要施工方法1. 弧垂调整收紧导线后，弧垂的误差不应超过设计弧垂的5%，同档内各相导线弧垂重力一致，水平排列的导线弧垂相差不应大于50。2. 附件连接(1) 紧线后，必须在耐张杆用调节工具将导线与耐张线夹及绝缘子连接，导线所需过牵引量，用调节工具调整，当导线弧垂达到设计要求时，调节工具应能承受耐张绝缘子串及所带导线重力。(2) 附件连接的作业程序是： 1) 导线在耐张杆、塔上高空临锚。
13、2) 紧线器和耐张线夹及绝缘子串连接3) 用紧线器使导线的弧垂达到要求。4) 将线头穿入耐张线夹。(3) 回松调节工具使绝缘子串、导线及连接金具受力。(4) 安装其它附件。(5) 悬垂线夹和防震锤的安装位置应符合设计规定的位置。(6) 附件安装完成后，应复查绝缘子数量、外表质量、碗口朝向、R销或W销安装情况、金具螺栓穿向、销钉开口等是否符合设计及规范要求。(7) 导线在直线杆的绑扎一般采用顶扎法、颈扎法两种，根据实际情况按工艺要求进行绑扎。3. 跳线安装(1) 跳线应在耐张金具安装完毕后进行安装。(2) 跳线长度宜采用现场模拟放样确定。(3) 压接型跳线，应使用同金属的材质或线夹，并安装在绝缘
14、子端部与其连接。(4) 跳线安装后，应对跳线体进行整形，测量跳线弧垂及跳线杆塔各构件间最小距离符合要求并作好记录。六、户外断路器、负荷开关安装作业施工方法主要作业内容 施工条件断路器或负荷开关安装施工准备质量检验支架安装接线及附件安装(一).基本施工顺序(二).主要施工方法1. 支架安装作业程序支架应采用热镀锌材料，如需对热镀锌材料进行加工，必须进行防腐处理。双杆式户外断路器或负荷开关支架宜采用槽钢，并经热镀锌处理，其强度应满足断路器或负荷开关荷载的要求。支架安装牢固、平整，水平面倾斜不应1%。2. 断路器或负荷开关安装作业程序(1) 户外断路器或负荷开关吊装时参照厂家的“设备安装指导手册”。(2) 禁止用操作手柄或瓷套管搬动开关。(3) 户外断路器或负荷开关在装卸、就位的过程中,设专人负责统一指挥, 指挥人员发出的指挥信号必须清晰、准确。(4) 采用起重机具装卸时,起重机具的支撑腿必须稳固,受力均匀。起吊时必须试吊。起吊过程中,在吊臂及吊物
