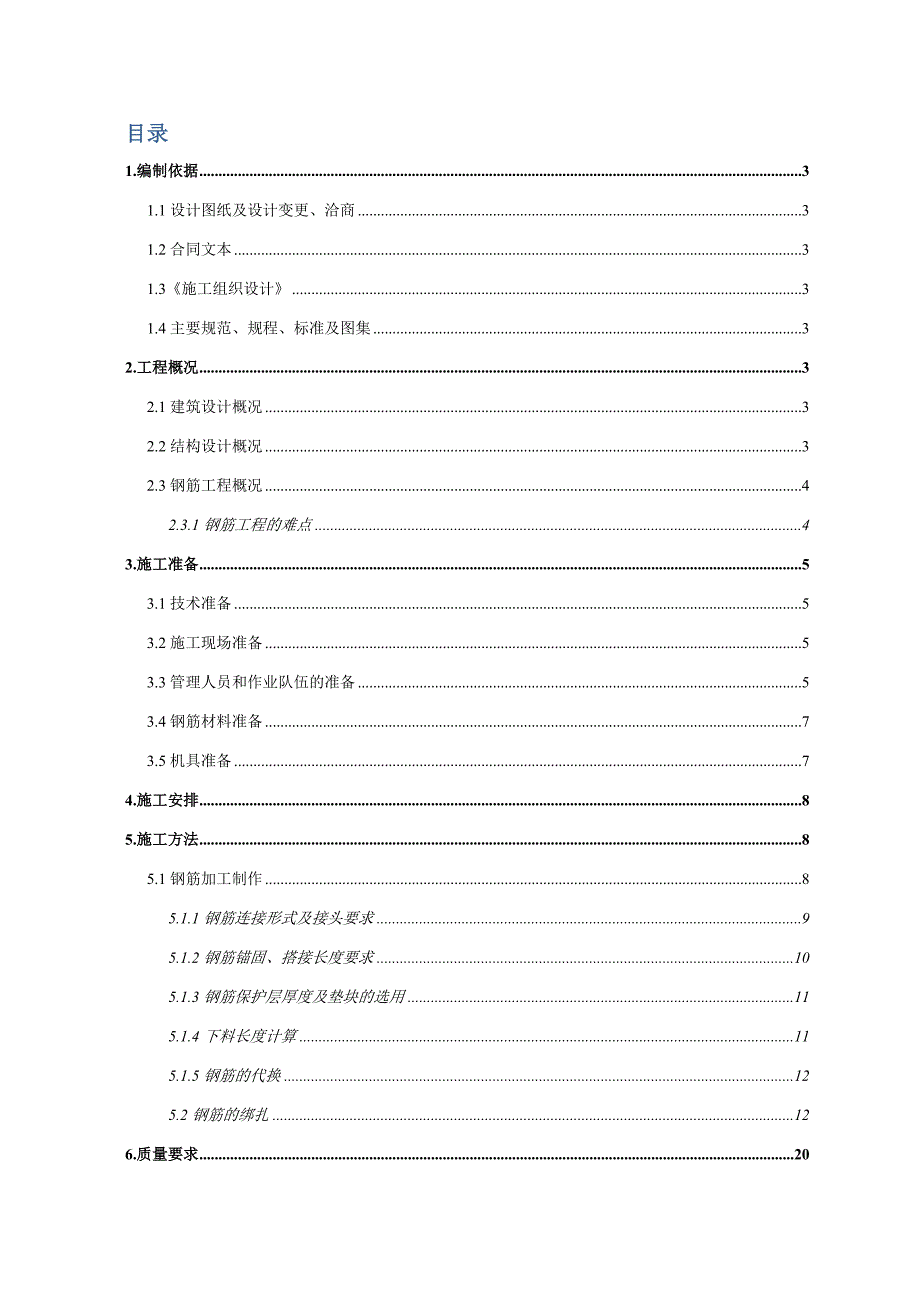

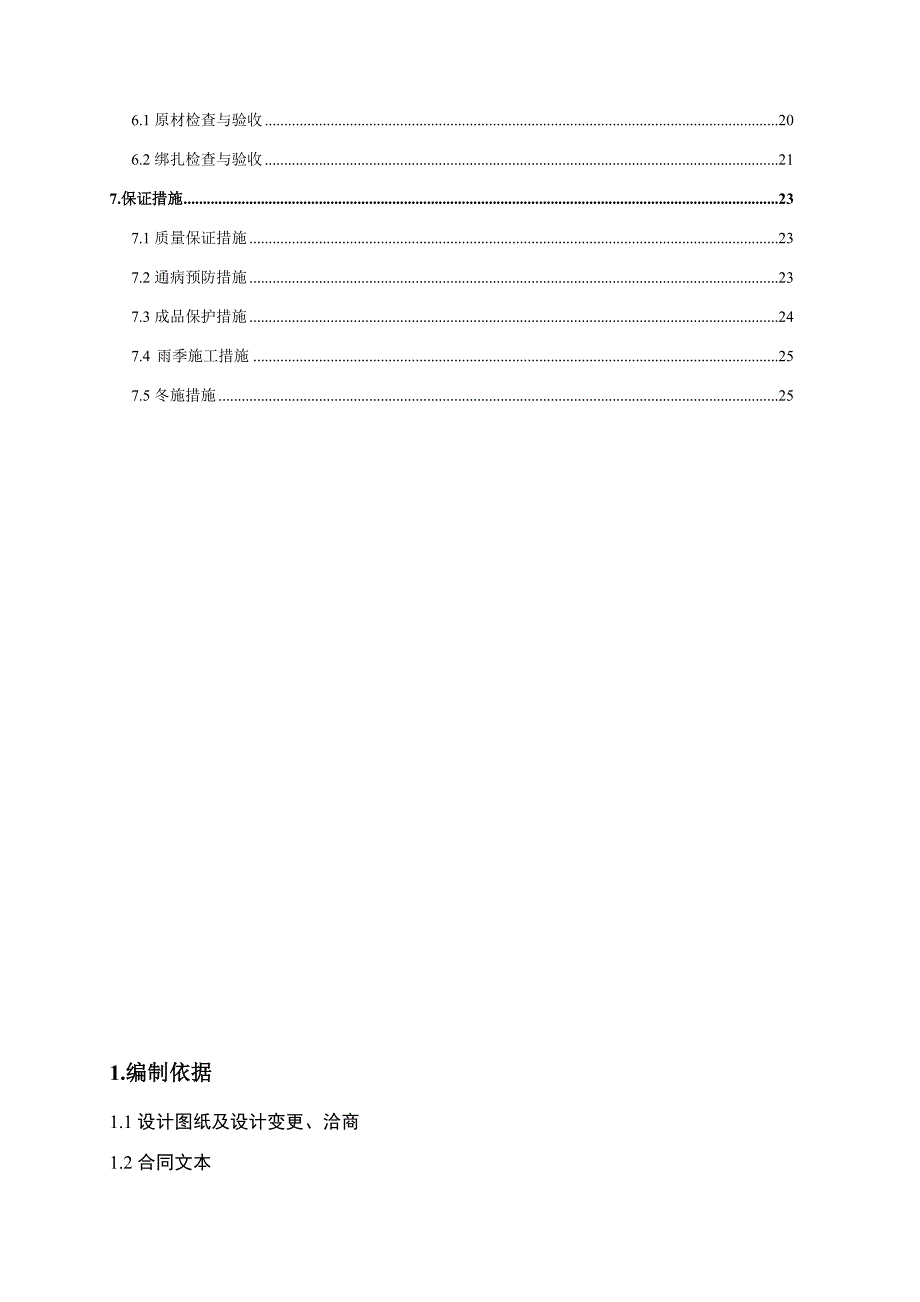

1、目录1.编制依据31.1设计图纸及设计变更、洽商31.2合同文本31.3施工组织设计31.4主要规范、规程、标准及图集32.工程概况32.1建筑设计概况32.2结构设计概况32.3钢筋工程概况42.3.1钢筋工程的难点43.施工准备53.1技术准备53.2施工现场准备53.3管理人员和作业队伍的准备53.4钢筋材料准备73.5机具准备74.施工安排85.施工方法85.1钢筋加工制作85.1.1钢筋连接形式及接头要求95.1.2钢筋锚固、搭接长度要求105.1.3钢筋保护层厚度及垫块的选用115.1.4下料长度计算115.1.5钢筋的代换125.2钢筋的绑扎126.质量要求206.1原材检查与验

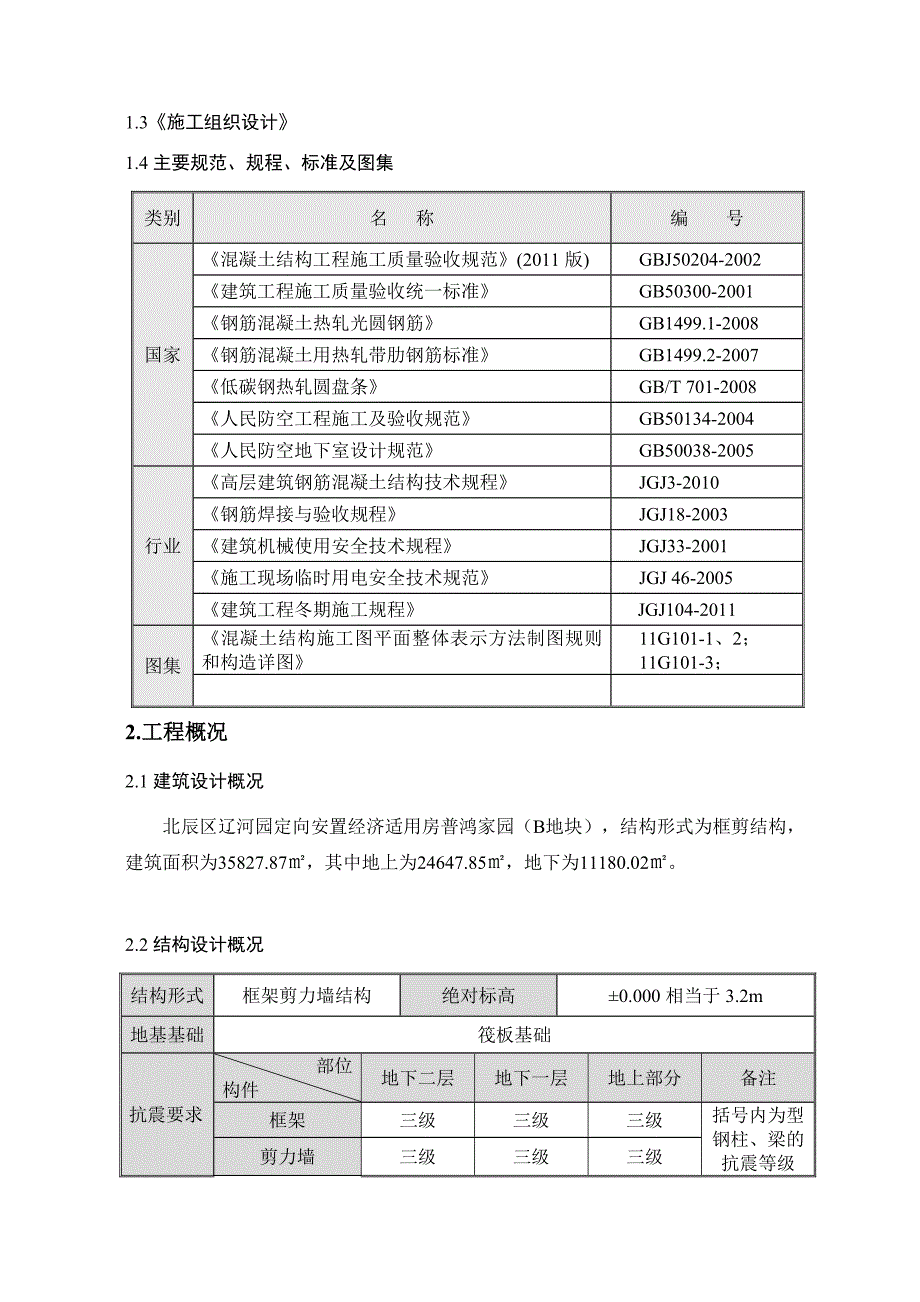

2、收206.2绑扎检查与验收217.保证措施237.1质量保证措施237.2通病预防措施237.3成品保护措施247.4 雨季施工措施257.5冬施措施251.编制依据1.1设计图纸及设计变更、洽商1.2合同文本1.3施工组织设计1.4主要规范、规程、标准及图集类别名 称编 号国家混凝土结构工程施工质量验收规范(2011版)GBJ50204-2002建筑工程施工质量验收统一标准GB50300-2001钢筋混凝土热轧光圆钢筋GB1499.1-2008钢筋混凝土用热轧带肋钢筋标准GB1499.2-2007低碳钢热轧圆盘条GB/T 701-2008人民防空工程施工及验收规范GB50134-2004人民
3、防空地下室设计规范GB50038-2005行业高层建筑钢筋混凝土结构技术规程JGJ3-2010钢筋焊接与验收规程JGJ18-2003建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ 46-2005建筑工程冬期施工规程JGJ104-2011图集混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1、2；11G101-3；2.工程概况2.1建筑设计概况北辰区辽河园定向安置经济适用房普鸿家园（B地块），结构形式为框剪结构，建筑面积为35827.87，其中地上为24647.85，地下为11180.02。2.2结构设计概况结构形式框架剪力墙结构绝对标高0.000
4、相当于3.2m地基基础筏板基础抗震要求 部位构件地下二层地下一层地上部分备注框架三级三级三级括号内为型钢柱、梁的抗震等级剪力墙三级三级三级抗震设防7度结构安全等级二级设计年限50年耐火等级二级（地库一级）地基基础设计等级甲级抗浮水位2.7m地基冰冻深度0.60m混凝土保护层剪力墙15mm框架柱20mm梁20mm板15mm钢筋HPB300级钢筋；HRB335级钢筋 ；HRB400级钢筋。焊条E43系列焊条用于HPB300级钢筋的焊接；E50系列焊条用于HRB335E级钢筋的焊接；E50系列焊条用于HRB400E级钢筋的焊接；钢材均采用Q345钢，等级为B级钢筋接头类别直螺纹连接或焊接框架梁、柱、
5、剪力墙暗柱主筋16搭接绑扎框架梁、柱、剪力墙暗柱主筋142.3钢筋工程概况2.3.1钢筋工程的难点2.3.1.1建筑物占用场区面积大，可用场地小由于建筑物、施工回填屯土占用施工场地较大，因此对现场钢筋材料搬运、加工及施工管理和文明施工带来一定的难度。2.3.1.2质量标准高工程质量目标为天津市“建筑结构海河杯工程”，天津市建筑工程“竣工海河杯”，争创“国家优质工程奖”。2.3.1.3工程的紧迫性要求 本工程建筑物结构施工过程中间均需经历一个雨季和一个冬季，因此施工有效工期短。3.施工准备3.1技术准备3.1.1. 认真审查图纸，领会设计的意图，做好图纸自审、会审工作。3.1.2. 及时做好现场
6、平面的规划布置，做好钢筋加工设备的的进场计划和布置安装工作。3.1.3. 施工前编制完好的施工方案，对图纸、施工方案、工艺标准进行交底，以指导工程的施工生产，并监督方案在工程施工过程的实施。3.1.4. 编制专项计划，包括质量检验计划、过程控制计划、质量预控措施等，对工程质量控制进行指导与控制。3.1.5. 配筋人员必须充分领会设计要求，详细阅读结构设计总说明，严格执行国家标准和施工规范进行钢筋的放样，钢筋配料单经过项目负责人的审核后方可下料施工。3.1.6. 在钢筋绑扎之前，技术人员对各级管理人员和工人进行技术规范交底（编制规范、图纸交底记录）和关键部位施工交底。3.1.7. 测量放线人员根
7、据图纸，放出轴线、墙、柱和集水坑井位置线，并用油漆明显标识，并报总包单位进行检查复验。3.1.8. 施工现场管理人员主要由工长、质检员、技术员组成，管理人员必须熟悉掌握设计要求、施工规范、施工手册、标准图集、设计变更等对工人进行组织管理，认真确定分部分项工程质量控制点，落实质量控制措施，保证工程质量控制目标。3.2施工现场准备对存放和加工钢筋的场地铺垫石子或浇筑混凝土硬化，并设好排水坡度，钢筋堆放区设混凝土地梁，高出地面不少于20cm，防止钢筋锈蚀和污染；施工现场的临时环形施工道路场畅通，并安装、调试好计量设备，施工现场以人工配合平板车作为成品钢筋水平运输工具，成品钢筋的采用塔吊进行垂直运输。
8、 3.3管理人员和作业队伍的准备3.3.1管理层职责项目经理：是项目管理的第一责任人。组织工程并管理、策划,指导和监督项目工作的实施。项目总工程师:参与工程管理策划,制定阶段质量实施目标,并组织和指导责任部门的质量工作的实施,并对阶段目标的实施情况定期监督、检查和总结。3.3.2管理部门职责3.3.2.1工程部1) 对施工进行安排部署，保证按工程总控计划实现工期目标。按照施工组织设计和专项方案的要求对分包进行技术交底并监督实施。2) 实施工程过程质量监控。严格执行公司质量手册和项目质量计划，按照规范、标准对施工过程进行严格检验与控制，确保工程实体质量优良。3) 会同物资部门对进场物资进行验收，
9、保证原材料的质量。4) 本部门质量记录的收集整理，做到准确、及时、完整、交圈。5) 工程成品保护管理。做到职责到人，保护措施到位。6) 组织分部工程质量评定。3.3.2.2技术部7) 对图纸、施工方案、工艺标准的确定并及时下发，以指导工程的施工生产。8) 编制专项计划，包括质量检验计划、过程控制计划、质量预控措施等，对工程质量控制进行指导与控制。9) 对编制的方案和专项计划进行交底并监督方案在工程施工过程的实施。10) 对工程技术资料进行收集管理，确保施工资料与工程进度的同步。3.3.2.3质量部 监督检查质量计划的落实情况。组织检查各工序的施工质量，参加或组织重要部位的预检和隐蔽工程检查。组
10、织分部工程的质量核定及单位工程的质量评定。针对不合格品发出“不合格品报告”或“质量问题整改通知”，并监督检查其落实。负责定期组织质量讲评、质量总结，以及与业主和业主代表、监理进行有关质量工作的沟通和汇报。3.3.3劳务层职责1) 认真研究图纸，对图纸中规定的各种做法和结构形式有明确的了解。对图纸中无法施工和相互矛盾的部位及早对项目技术部门反映。2) 根据施工组织设计和施工方案及进度计划安排，严格按照项目部的质量和进度要求施工。3) 根据有关部门和项目规定，保证安全和文明施工达标。4) 对施工方案中认为不合理的部分应向技术部提出，严禁私自更改。5) 对施工完毕的部位必须及时的进行成品保护，防止破
11、坏。6) 必须按照项目要求对施工的安全防护设施进行搭设和维护，防止出现安全事故。3.4钢筋材料准备钢筋材料由甲方进行采购，钢筋进场必须有出厂合格证，材质证明书，原材料必须符合现行规范、标准和设计要求。钢筋连接焊条、焊剂应有产品合格证。施工前，根据施工图纸、施工进度计划以及现场实际情况，制定材料需求及进场计划。钢筋进场后，要严格按规范要求检查其外观、尺寸是否符合设计要求，严格按照规定进行验收。钢筋原材必须有出厂证明、钢筋标牌炉号，并与实物相符，不相符的不得接收。钢筋要严格按批级、牌号、直径长度码放并挂牌标识，不得混淆。钢筋等材料进场后由工地的试验员在监理的见证下进行取样，并送往北京测试有限公司进
12、行复试，根据设计图纸，本工程所用钢筋均为热轧钢筋，其屈服强度值HPB300钢筋fy270N/mm2，HRB335钢筋fy300N/mm2，HRB400钢筋fy360N/mm2，钢筋强度标准值HPB300钢筋fyk=300N/ mm2、HRB335钢筋fyk=335 N/ mm2和HRB400钢筋fyk=400 N/ mm2，原材经复试合格后方准使用。3.5机具准备器具名称数 量用 途钢筋切断机4台钢筋切断钢筋弯曲机2台钢筋弯曲成型直螺纹套丝机8台直螺纹连接钢筋套丝调直机2台钢盘调直无齿锯8台钢筋切断电焊机8台钢筋焊接4.施工安排本工程钢筋成型加工量较大而且分类多，将钢筋的加工成及成品堆场设在场
13、内，根据钢筋的施工循序及用量定制钢筋的进场及加工计划，使进场材料及时转移到施工层，减少厂内积压，因此划分钢筋施工流水段，钢筋的加工时间为相应部位施工的前7天，以保证不影响主体钢筋的安装绑扎作业。地上结构部分施工流水段划分 一流水段与四流水段同时开始5.施工方法5.1钢筋加工制作钢筋下料单由工长进行抽筋，严格按施工规范、施工手册、标准图集、施工图纸、设计变更、施工方案等进行下料，抽筋时尚应注意钢筋接头位置。钢筋下料单由主管钢筋配料工长复核无误后，方可进行钢筋的下料加工。钢筋切断机的使用应根据下料单进行使用。使用钢筋弯曲机进行弯曲加工时，柱、梁钢筋有焊接头的弯曲时应注意钢筋横肋的弯曲方向，保证钢筋
14、连接接头肋对肋，确保接头连接质量。加工钢筋要求平直、无局部曲折。受力钢筋的弯钩或弯折： HPB300级热轧光面钢筋末端需要做180弯钩，起圆弧直径不应小于钢筋直径的2.5倍，平直部分的长度不应小于钢筋直径的3倍，为受压钢筋时可以不考虑。HRB335级热轧带肋钢筋末端需做90或135弯折时，其弯曲直径不小于钢筋直径的4倍。钢筋作不大于90的弯折时，弯折处的弯曲直径不应小于钢筋直径的5倍。箍筋：本结构箍筋形式有封闭箍、开口箍筋，箍筋末端应做弯钩，弯钩平直部分的长度不应小于箍筋直径的10倍。箍筋下料应严格控制钢筋下料及加工尺寸，加工时保证弯钩平行，弯钩平直部分的长度不小于10d且不小于75mm，弯折135。对于主次梁及井字梁交叉处，要采用变数箍筋。下料时，严格按照实际情况翻样，次梁箍筋高度要扣掉主梁钢筋直径，并逐渐加大到次梁实际的箍筋尺寸。钢筋加工过程中要严格按尺寸加工，加工完毕后由工长、技术员、质量检查员检查，合格的钢筋标识后方可使用。钢筋成品进场后严格按分单体、楼层、分部位、分流水段和构件名称分类挂牌堆放，存放钢筋成品场地已经经过硬化，并设有排水坡度，未经标识的，不准使用。5.1.1钢筋连接形式及接头要求
