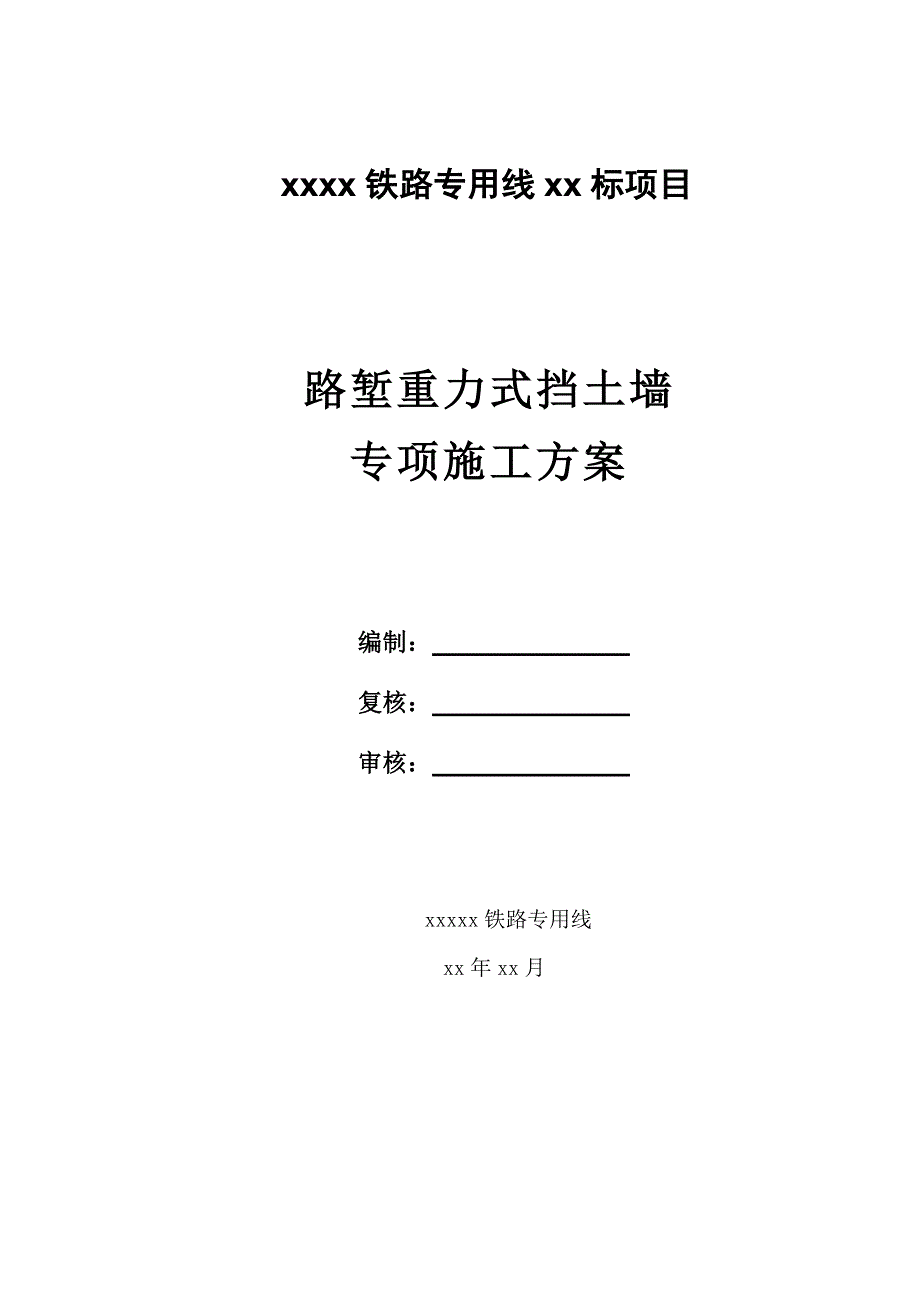

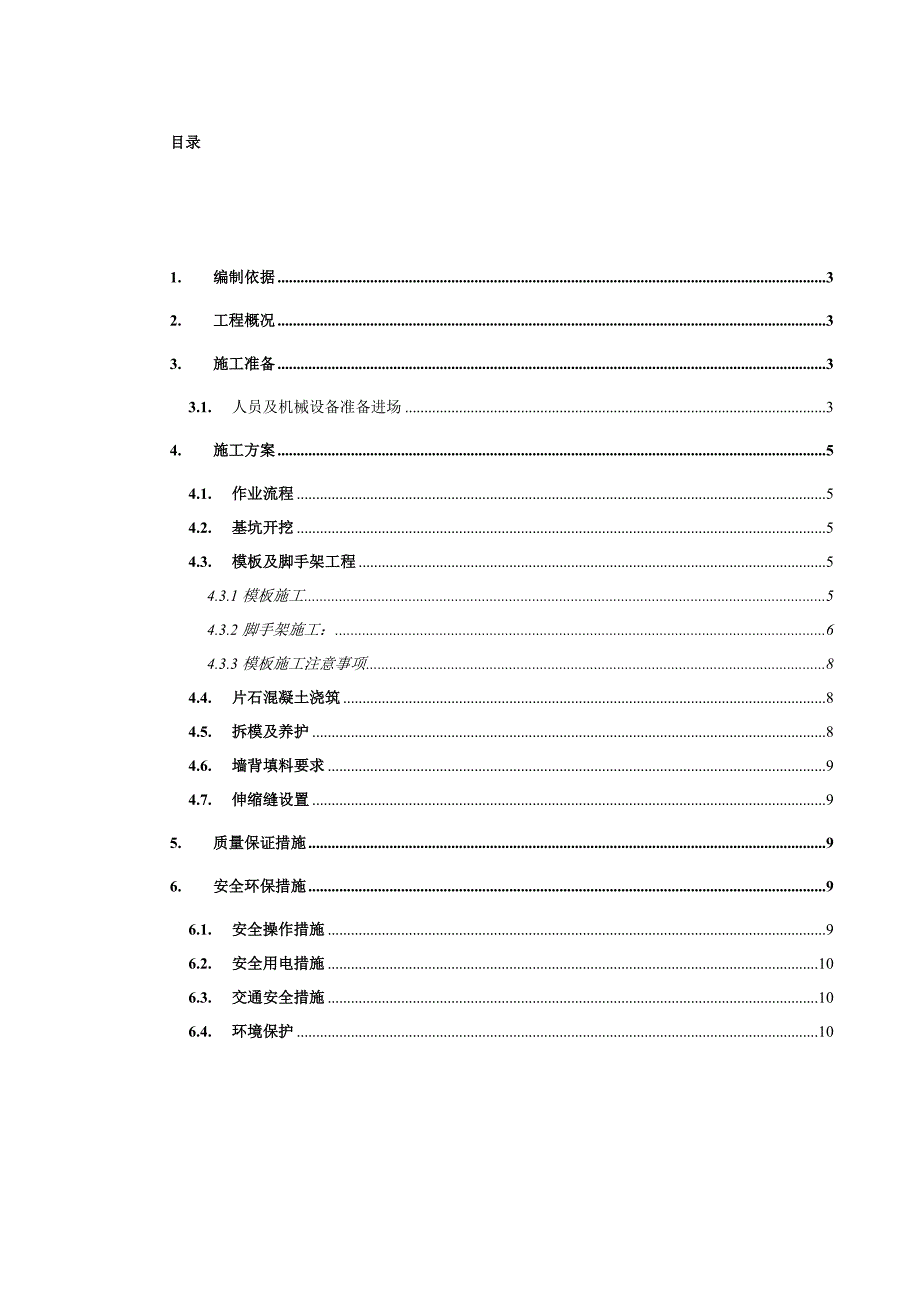

1、xxxx铁路专用线xx标项目路堑重力式挡土墙专项施工方案编制: 复核: 审核: xxxxx铁路专用线xx年xx月目录1.编制依据32.工程概况33.施工准备33.1.人员及机械设备准备进场34.施工方案54.1.作业流程54.2.基坑开挖54.3.模板及脚手架工程54.3.1模板施工54.3.2脚手架施工:64.3.3模板施工注意事项84.4.片石混凝土浇筑84.5.拆模及养护84.6.墙背填料要求94.7.伸缩缝设置95.质量保证措施96.安全环保措施96.1.安全操作措施96.2.安全用电措施106.3.交通安全措施106.4.环境保护101. 编制依据铁路路基工程施工质量验收标准TB10

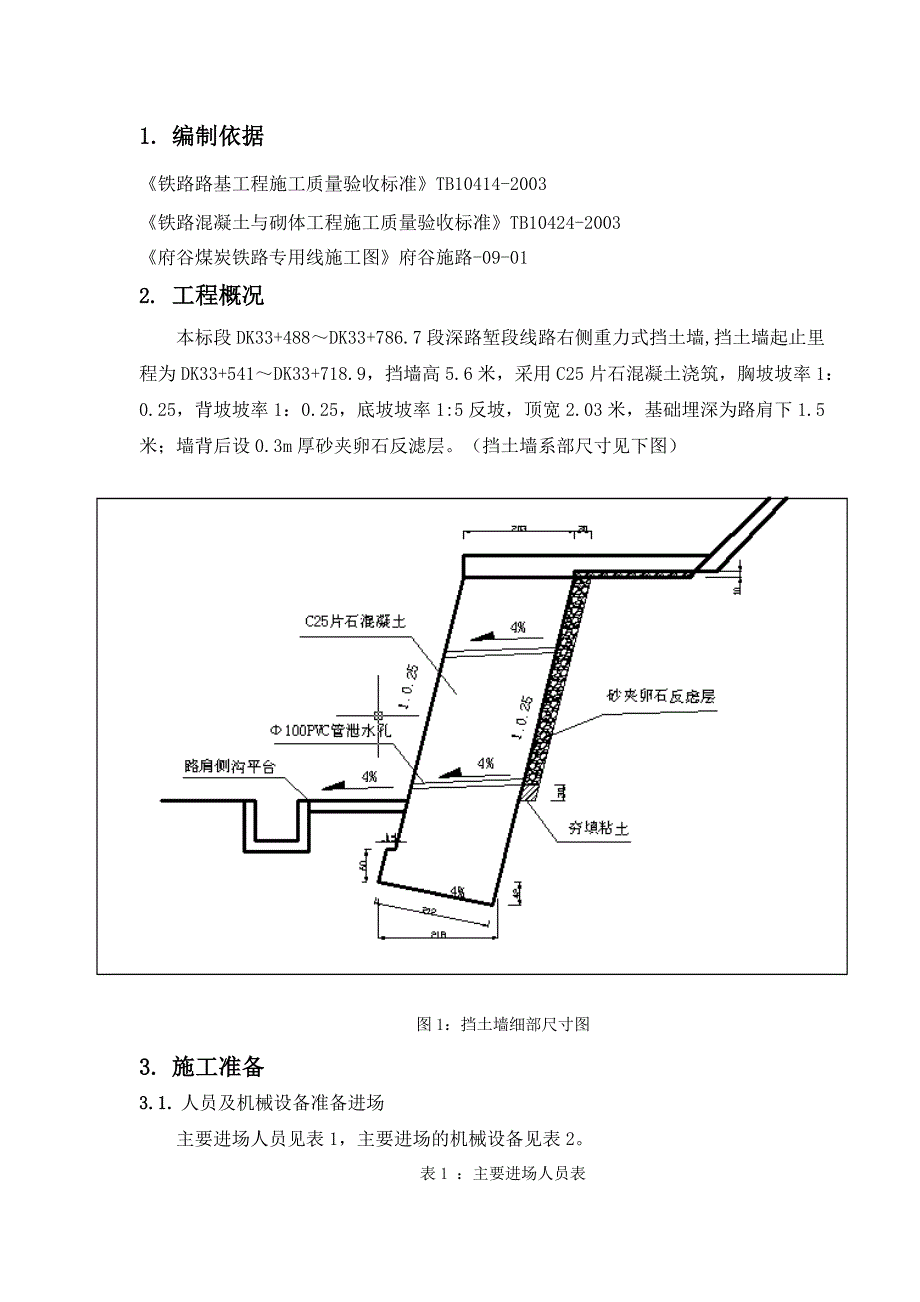

2、414-2003铁路混凝土与砌体工程施工质量验收标准TB10424-2003府谷煤炭铁路专用线施工图府谷施路-09-012. 工程概况本标段DK33+488DK33+786.7段深路堑段线路右侧重力式挡土墙,挡土墙起止里程为DK33+541DK33+718.9,挡墙高5.6米,采用C25片石混凝土浇筑,胸坡坡率1:0.25,背坡坡率1:0.25,底坡坡率1:5反坡,顶宽2.03米,基础埋深为路肩下1.5米;墙背后设0.3m厚砂夹卵石反滤层。(挡土墙系部尺寸见下图)图1:挡土墙细部尺寸图3. 施工准备3.1. 人员及机械设备准备进场主要进场人员见表1,主要进场的机械设备见表2。表1 :主要进场人
3、员表序号部门工种(职务)人数备注1架子队管理人员架子队长12领工员13技术主管14质检员15技术员16安全员17材料员18电工19作业班组工班长210电工111电焊工112木工713司机514架子工515混凝土浇筑716杂工3表2 :主要进场的机械设备表序号机械设备名称规格型号数量设备状况备注1挖机日立3601良好2装载机Zl301良好3发电机20KW1良好4交流电弧焊DX6-4001良好5插入式振捣棒D504良好6自卸汽车8t2良好7风镐03112良好8混凝土汽车泵ZLJ5330THB1良好4. 施工方案4.1. 作业流程测量放样基坑开挖地基承载力检验模板安装泄水孔设置沉降缝或伸缩缝设置混凝
4、土浇筑拆模及养护反滤层施工墙背回填。4.2. 基坑开挖开挖采用1.2m3斗容量的日立360液压挖掘机一台进行基槽开挖,开挖采用分段跳槽开挖,开挖长度根据现场地质情况拟定为20米。开挖时使用坡度尺控制边坡坡率,机械开挖至基底设计标高以上10cm时,重新进行测量放样复核已开挖基坑及边坡尺寸,确定开挖符合设计要求后采用人工施做基底反坡,确保基底开挖尺寸符合设计要求。基坑开挖至设计高程后试验人员进行地基承载力检验,地基承载力检验合格后进行模板工程施工。基坑开挖不能间断,达到设计高程后及时夯实验基,基坑不能暴露太久,为防止雨水,开挖基坑时在其基坑以外周边挖一排水沟并保持畅通。表3:挡土墙明挖基坑各部尺寸
5、允许偏差及检验方法序号项目允许偏差施工单位检验数量检验方法1基坑边缘距路基中线距离mm4点尺量2台阶尺寸100 mm4点尺量3斜面基底坡率1%4点水平尺与楔形尺量计4起迄里程100 mm截面尺寸变化处2点全站仪量尺量5基底高程mm46点水准仪测量4.3. 模板及脚手架工程4.3.1模板施工挡土墙外模板采用150cm*60cm钢模板,背模板面板采用18mm厚酚醛板。背模背后布置5cm*10cm方木次龙骨,次龙骨方木竖向布置,纵向间距15cm(中对中),5cm宽一面使用钢钉钉在模板上,主龙骨采用48钢管双拼焊接而成,主龙骨水平布置,竖向间距60cm,外模采用钢模板,主龙骨为48钢管双拼焊接而成,主
6、龙骨水平布置以提高模板平整度,外模与内间模使用18对拉螺栓进行加固,对拉螺栓布置间距:水平竖直=1.0m0.6m,为防止混凝土结构将内模压垮在挡土墙背模与基岩之间加设斜撑,以加固模板稳定性。(见图2)模板与砼的接触面应清理干净并涂刷脱膜剂,但不得影响模板结构性能,模板使用后应按规定修整保存,注意保护外表面光滑。挡土墙在侧沟平台以上下左右每隔23米交错设置排水孔、排水孔采用直径100mmPVC管,泄水孔向外坡度4%布置,墙背侧使用400g/土工布包裹。图2:模板加固示意图4.3.2脚手架施工:外模架立借助临时脚手架进行拼装加固,脚手架为三排立杆临时脚手架,脚手架立杆横、纵向间距分别为0.9m、1
7、.2m,脚手架步距为1.2米。立杆施工立杆施工底部置于坚硬的基岩上,脚手架要设置纵、横向扫地杆,扫地杆布置在距离地面不大于0.2米的立杆上,横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上,立杆的接头采用对接扣件连接。横向水平杆施工横向水平杆两端用直角扣件固定在竖向立杆上,横杆间距为1.2米,布置在纵向水平杆上,横向水平杆、纵向水平杆使用扣件固定于立杆上。纵向水平杆施工纵向水平杆设置在立杆内侧,长度为脚手架通常布置;纵向水平杆接长采用扣件对接,也可采用搭接(采用搭接时搭接长度不小于1.0m),纵向水平杆的对接扣件应交错布置,两根相临纵向水平杆的接头不宜设置在同步或同跨内,不同步的要错开
8、不小于0.5米;。脚手板施工脚手板应满铺,施工作业层周围20cm高范围内施做脚踢板以防止物品滚落;脚手板长度小于2米时,采用两根横向水平杆支撑,但应将脚手板两端与其可靠固定严防顷翻;脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长取120150mm,两块脚手板外伸长度的和不大于300mm;脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm;作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。图3:脚手架防护网其它工程为方便上下脚手架在脚手架外侧搭设临时爬梯,临时爬梯用钢管搭设,爬梯两侧设置防护栏杆及防护
9、网;由于本工程为临时工程,在施工层脚手架上1.2m高处增加一根纵向水平杆,作为栏杆,栏杆与脚手板间设置防护网。(详见图3)4.3.3模板施工注意事项模板运到现场后,要清点数量,清除表面锈蚀和焊渣,板面拼缝处要用环氧树脂腻子嵌缝。模板吊装前对吊装设备基础进行检查,确定吊装设备稳固,然后检查起吊设备起吊能力是否满足要求。模板吊装作业时必须按照自下而上分块分节安装,且设置溜绳,不得碰撞已安好模板和脚手架。4.4. 片石混凝土浇筑重力式挡土墙墙身采用C25片石混凝土浇筑,拌合站集中拌制混凝土,混凝土搅拌运输车运送混凝土到现场使用输送泵泵送混凝土入模。为防止混凝土离析,从高处向模板内倾斜混凝土时,自由倾
10、斜高度一般不超过2m,超过2m时,采用串筒、溜槽等下落措施。浇筑过程中分层浇筑人工添加片石,片石厚度不小于15cm,片石最大尺寸不大于45cm,片石填放时分布均匀片石间净间距不得小于15cm,片石与模板间距不小于25cm,首次添加片石时保证混凝土浇筑高度不小于60cm,最上层片石应保证上方有25cm以上的混凝土覆盖,片石掺入量为片石混凝土总体积的25%。片石应选用无裂缝,无水锈、铁锈无夹层且未被烧过的石块,片石在填放前清洗干净,添加片石时应注意保护对拉螺杆和PVC排水管不被砸坏。混凝土振捣采用插入式50震动棒振捣,振动棒应与模板保持不小于10cm距离,相邻两次振捣位置不大于振捣器作用半径的1.
11、5倍,每次振捣需插入上层混凝土内不少于5cm,每次振捣时间不少于30s。混凝土振捣过程中,应避免重复振捣,防止过振。浇筑过程中应加强检查模板支撑的稳定性和接缝的密合情况,防止在振捣混凝土过程中产生漏浆。当振捣完毕需要变换振捣棒在混凝土拌和物中的水平位置时,应边振动边竖向缓慢提出振动棒,不得将振动棒放在拌和物内平拖来驱赶混凝土。4.5. 拆模及养护混凝土浇筑完成1小时后对外露混凝土表面进行铺盖保险塑料膜进行保湿覆盖,混凝土强度达到2.5MP且其表面棱角不因拆模而受损时,方可拆模。模板的拆除顺序应按设计的顺序进行。设计无规定时,应遵循先支后拆、后支先拆的顺序进行。混凝土的拆模时间除需考虑拆模时的混
12、凝土强度应满足规定外,还要考虑拆模时混凝土的温度不能过高,以免混凝土接触空气时降温过快而开裂。拆模不得损伤混凝土,并减少模板损伤。当模板与混凝土脱离后,方可拆卸、调运模板,拆除临时埋设与混凝土中其他预埋部件时,不得损伤混凝土,拆除模板时,不得影响或中断混凝土的养护工作拆模后对混凝土使用塑料薄膜进行保湿覆盖洒并水养护不小于14天,当气温低于5时停止对混凝土表面进行洒水,同时应对混凝土采取保温、保湿措施。4.6. 墙背填料要求墙背后填充30cm厚砂夹卵石反滤层,墙顶平台砌体以下与基岩岩面间设置厚10cm砂夹卵石反滤层,反滤层中卵石最大粒径30mm,含砂量45%,砂中粒径小于0.075mm的成分应控
13、制在8%以内。4.7. 伸缩缝设置挡土墙沿线路方向结合其他护坡结构变形缝每隔1020m设置一道2cm宽变形缝,确保不同结构物变形缝处于同一截面内,变形缝内填塞沥青麻筋或沥青木板。5. 质量保证措施组织学习各种有针对性的规则、规范,严格掌握工程质量验收标准。从第一个分项工程开始,先抓样板,做到开工必优、一次成优、样板引路。抓开挖质量关,勤测量复核。抓好原材料及工程试验关,不合格的原材料严禁使用。片石砼抓好立模支护关,控制好中线、水平、结构尺寸。抓好砼的生产、浇筑、捣固关、砼严格按配合比施工,砂、石料过磅计量。捣固密实,以内实为根本,外表平整美观,线条接缝整齐。6. 安全环保措施6.1. 安全操作措施严格执行各种安全操作规程和安全规章制度。加强安全生产的宣传教育工作,做到“人人讲安全,事事计安全,时时讲安全”。执行岗位责任制,加强特种作业人员的上岗培训。高空作业人员必须佩戴安全带。吊装模板时,设置专人指挥吊车,机械作业范围内严禁站人.严禁操作人员从基坑上往下扔工具。6.2. 安全用电措施采用通用的安全配电箱,实行一机一闸一漏电保护置。主要配电箱均作接地以防止感应电伤人。照明线路不能与动力线路混用,钢筋木工机械、振捣棒等电动机械使用的电缆必须严格检查,不能使用绝缘性差的或有破损的电缆。机械设备移位、电器检修时必须断电操作,严禁带电作业,并挂上警示牌。移位时必须有
