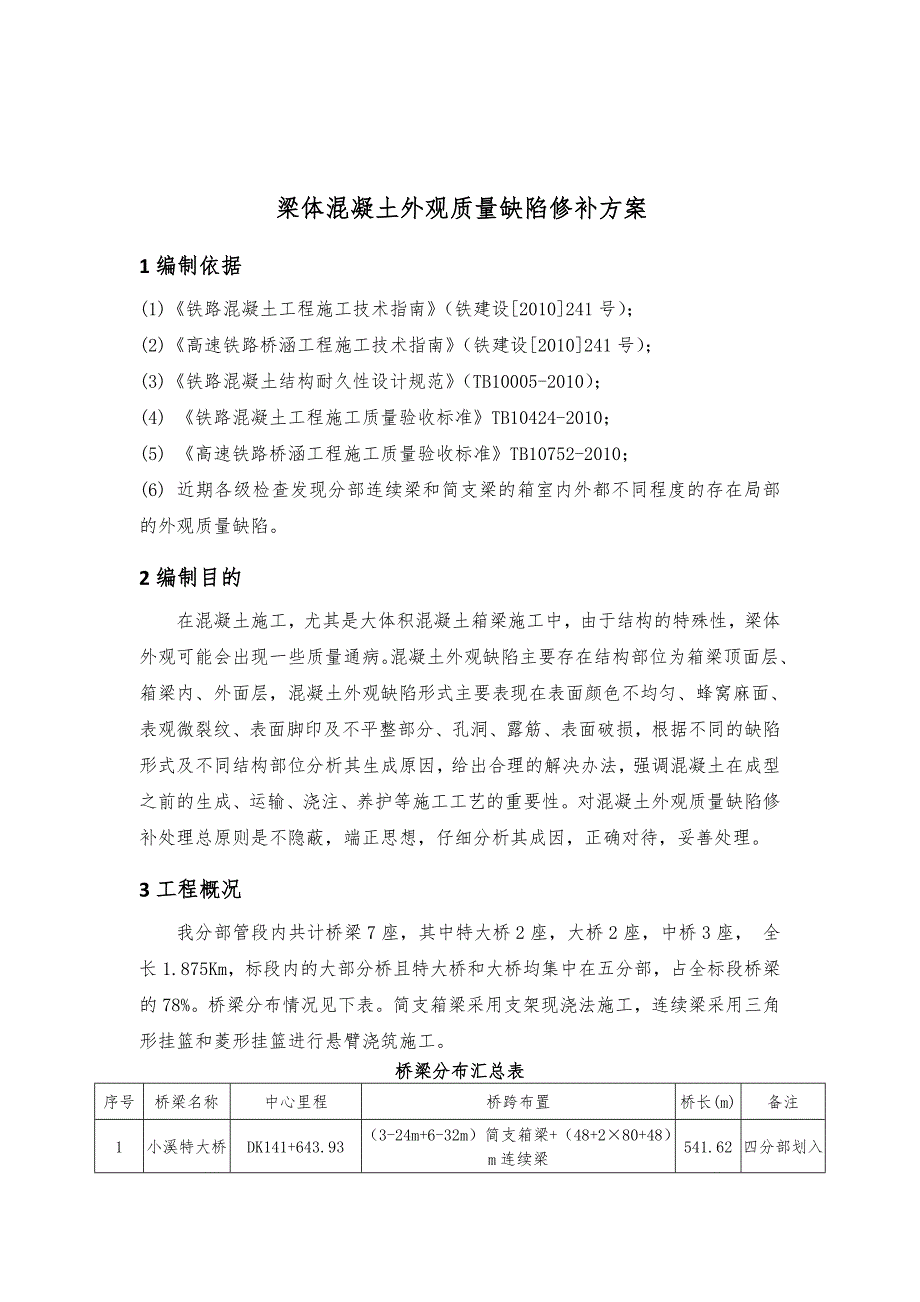

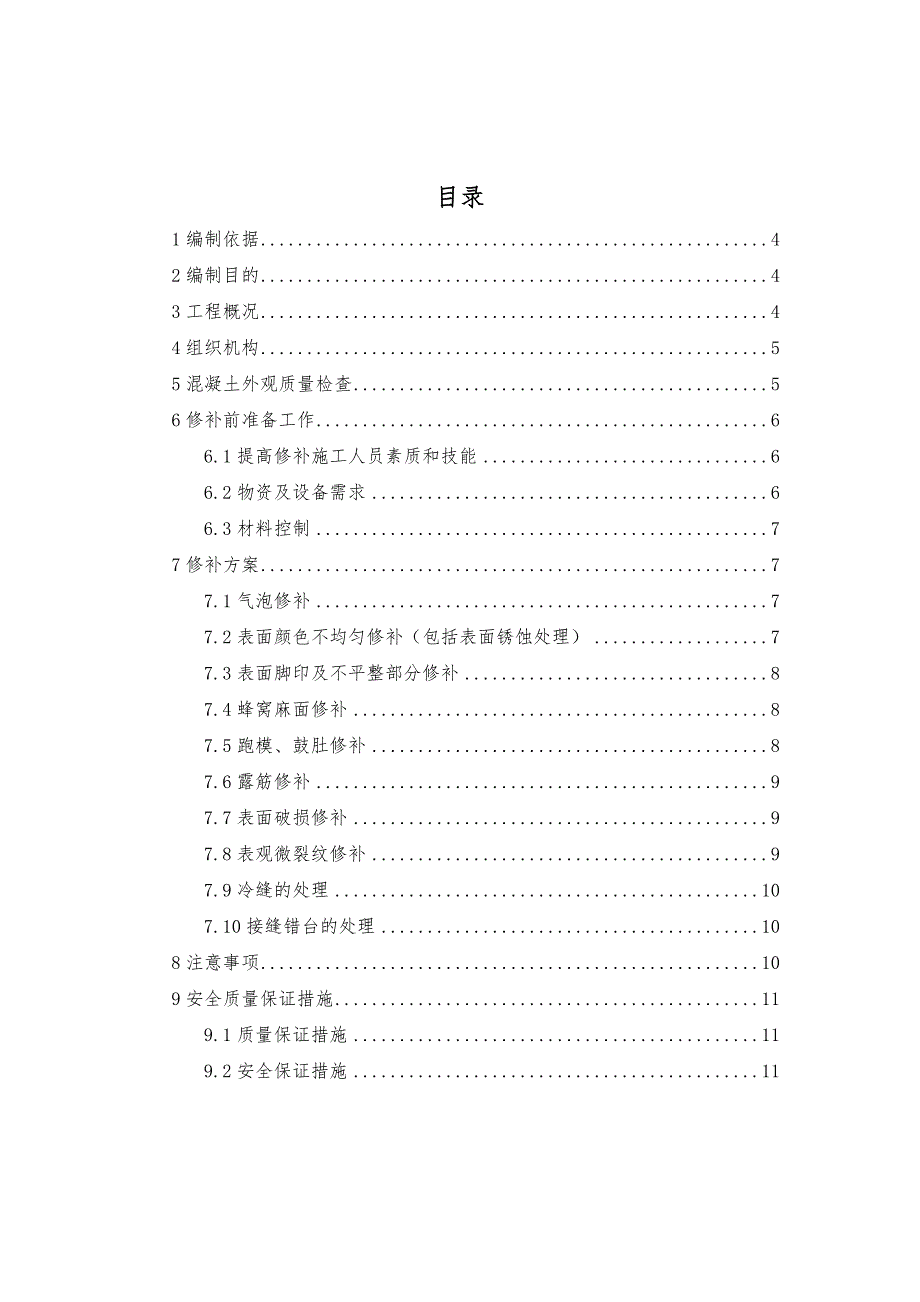

1、目录1编制依据42编制目的43工程概况44组织机构55混凝土外观质量检查56修补前准备工作66.1提高修补施工人员素质和技能66.2物资及设备需求66.3材料控制77修补方案77.1气泡修补77.2表面颜色不均匀修补（包括表面锈蚀处理）77.3表面脚印及不平整部分修补87.4蜂窝麻面修补87.5跑模、鼓肚修补87.6露筋修补97.7表面破损修补97.8表观微裂纹修补97.9冷缝的处理107.10接缝错台的处理108注意事项109安全质量保证措施119.1质量保证措施119.2安全保证措施11梁体混凝土外观质量缺陷修补方案1编制依据(1)铁路混凝土工程施工技术指南（铁建设2010241号）；(2
2、)高速铁路桥涵工程施工技术指南（铁建设2010241号）；(3)铁路混凝土结构耐久性设计规范（TB10005-2010）；(4) 铁路混凝土工程施工质量验收标准TB10424-2010；(5) 高速铁路桥涵工程施工质量验收标准TB10752-2010；(6) 近期各级检查发现分部连续梁和简支梁的箱室内外都不同程度的存在局部的外观质量缺陷。2编制目的在混凝土施工，尤其是大体积混凝土箱梁施工中，由于结构的特殊性，梁体外观可能会出现一些质量通病。混凝土外观缺陷主要存在结构部位为箱梁顶面层、箱梁内、外面层，混凝土外观缺陷形式主要表现在表面颜色不均匀、蜂窝麻面、表观微裂纹、表面脚印及不平整部分、孔洞、露
3、筋、表面破损，根据不同的缺陷形式及不同结构部位分析其生成原因，给出合理的解决办法，强调混凝土在成型之前的生成、运输、浇注、养护等施工工艺的重要性。对混凝土外观质量缺陷修补处理总原则是不隐蔽，端正思想，仔细分析其成因，正确对待，妥善处理。3工程概况我分部管段内共计桥梁7座，其中特大桥2座，大桥2座，中桥3座， 全长1.875Km，标段内的大部分桥且特大桥和大桥均集中在五分部，占全标段桥梁的78%。桥梁分布情况见下表。简支箱梁采用支架现浇法施工，连续梁采用三角形挂篮和菱形挂篮进行悬臂浇筑施工。桥梁分布汇总表序号桥梁名称中心里程桥跨布置桥长(m)备注1小溪特大桥DK141+643.93（3-24m+

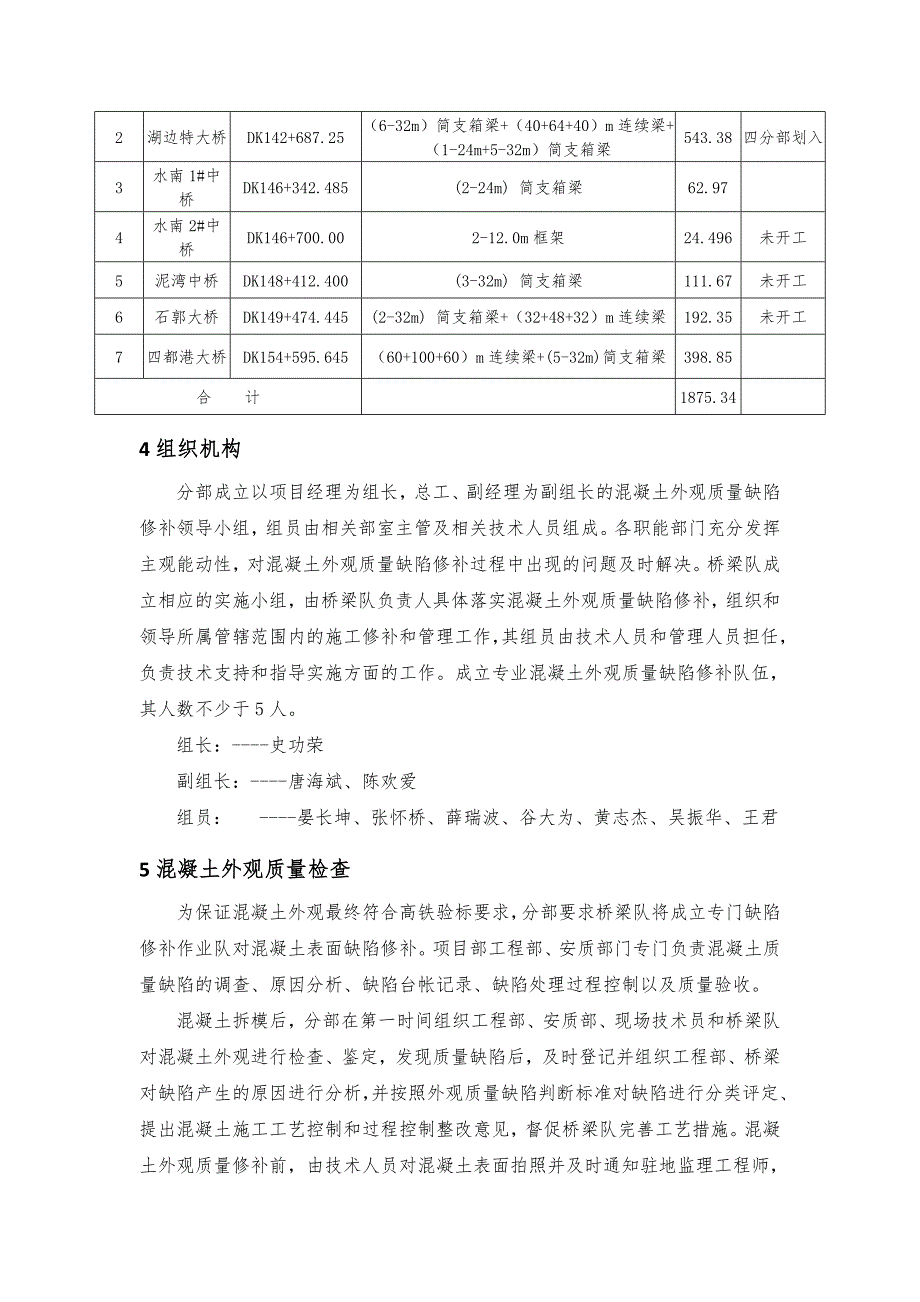

4、6-32m）简支箱梁+（48+280+48）m连续梁541.62四分部划入2湖边特大桥DK142+687.25（6-32m）简支箱梁+（40+64+40）m连续梁+（1-24m+5-32m）简支箱梁543.38四分部划入3水南1#中桥DK146+342.485(2-24m) 简支箱梁62.974水南2#中桥DK146+700.002-12.0m框架24.496未开工5泥湾中桥DK148+412.400(3-32m) 简支箱梁111.67未开工6石郭大桥DK149+474.445(2-32m) 简支箱梁+（32+48+32）m连续梁192.35未开工7四都港大桥DK154+595.645（60+
5、100+60）m连续梁+(5-32m)简支箱梁398.85合 计1875.344组织机构分部成立以项目经理为组长，总工、副经理为副组长的混凝土外观质量缺陷修补领导小组，组员由相关部室主管及相关技术人员组成。各职能部门充分发挥主观能动性，对混凝土外观质量缺陷修补过程中出现的问题及时解决。桥梁队成立相应的实施小组，由桥梁队负责人具体落实混凝土外观质量缺陷修补，组织和领导所属管辖范围内的施工修补和管理工作，其组员由技术人员和管理人员担任，负责技术支持和指导实施方面的工作。成立专业混凝土外观质量缺陷修补队伍，其人数不少于5人。组长：-史功荣副组长：-唐海斌、陈欢爱组员： -晏长坤、张怀桥、薛瑞波、谷大
6、为、黄志杰、吴振华、王君5混凝土外观质量检查为保证混凝土外观最终符合高铁验标要求，分部要求桥梁队将成立专门缺陷修补作业队对混凝土表面缺陷修补。项目部工程部、安质部门专门负责混凝土质量缺陷的调查、原因分析、缺陷台帐记录、缺陷处理过程控制以及质量验收。混凝土拆模后，分部在第一时间组织工程部、安质部、现场技术员和桥梁队对混凝土外观进行检查、鉴定，发现质量缺陷后，及时登记并组织工程部、桥梁对缺陷产生的原因进行分析，并按照外观质量缺陷判断标准对缺陷进行分类评定、提出混凝土施工工艺控制和过程控制整改意见，督促桥梁队完善工艺措施。混凝土外观质量修补前，由技术人员对混凝土表面拍照并及时通知驻地监理工程师，取得
7、监理工程师同意后，展开外观质量缺陷修补，外观质量缺陷修补完成后，通知监理工程师进行验收，并拍照备查。梁体表面的缺陷大致可以分为以下几种：表2 梁体外观质量缺陷分类表缺陷分类缺陷症状保护层、裂缝缺陷保护层厚度厚度检测后不够裂缝缺陷表面有不同程度的裂缝其他缺陷轻 微、孔径3mm、深度3mm的气孔；、面积0.1m2的麻面；、油污；、外表混凝土接缝大于5mm的错面；、深度小于1cm。中 等、长度10cm、厚度2cm的边角缺损；、混凝土表面不平整，有凹坑；、深度介于1cm到3cm之间。严 重、由于振捣不密实或欠振、漏振等引起的面积大于0.1m2或钢筋外露的孔洞蜂窝；、深度大于3cm。6修补前准备工作6.
8、1提高修补施工人员素质和技能要从组织上、思想上切实做好修补前的各项准备工作，认真学习混凝土工程质量相关规范和验收标准，开展混凝土外观质量缺陷修补安全生产知识的宣传、教育，对施工技术人员、管理人员和操作人员进行培训,提高作业人员的技术水平和安全操作技能，掌握混凝土外观质量缺陷修补施工有关要求和有关技术措施，以求全面地理解和落实混凝土外观质量缺陷修补方案，确保工程质量，确保安全、文明施工，防止一切事故发生。6.2物资及设备需求修补施工所用材料必须满足施工的要求，应有一定的物资储备，根据建物结构形式及混凝土外观质量缺陷状态，及时提出所需材料，及时购买，保证所需材料有可靠有来源，做好物资准备工作。对现
9、有施工设备进行检查，确保机械运转正常，严防各种机具设备事故的发生。6.3材料控制（1）黑水泥、白水泥、钛白粉、KG-1粉、KE多功能建筑胶、内墙立邦乳胶漆。选用修补方案的材料，进场必须有出厂合格证，并按批次检验合格后方可使用。水泥要使用与现浇箱梁用的水泥为同一品种水泥。（2）细骨料：选用修补方案规定用的细骨料，细骨料采用中砂，细度模数为2.6-3.0，含泥量不大于2.0%。选用的细骨料全部用5mm的筛子筛一边，剔出粒径较大的小砂粒。（3）水：采用地下饮用水，经过水质分析检验，确定为合格拌合用水。7修补方案在混凝土施工过程中，不论现场管理水平如何，混凝土结构的施工都不可能在非常理想的条件下进行，
10、往往会由于种种原因造成混凝土外观质量缺陷，或者是结构型式的特殊，或者是气候条件的恶劣，或者是施工方法、施工工艺的不规范等等，一般情况下，很容易在混凝土结构的浇筑过程中或刚刚施工完不久产生表面缺陷。混凝土结构的表面缺陷大致可以归纳为七个方面：表面颜色不均匀、表面脚印及不平整部分、蜂窝麻面、孔洞、露筋、表面破损、表观微裂纹，不管是哪一种表面缺陷，都会对混凝土结构的外观质量带来不利的影响。所以找到混凝土结构产生表面缺陷的内因，在施工中有针对性的采取治理措施，对既有的缺陷加以必要的修复处理，以提高结构的外观质量。7.1气泡修补气孔直径小于5mm采用毛刷沾水清除孔内滞留物后，直接用毛刷沾细水泥砂浆，在有
11、气泡的混凝土表面反复挤压，直到混凝土表面见不到气孔的痕迹后停止挤压。混凝土表面细水泥砂浆出现风干现象后，及时采用干抹布将混凝土表面砂浆搽除，达到细砂浆充填密实，且混凝土表面清洁的目的；气孔直径大于5mm时，先扩孔清洗，再采取点补的方式，用细水泥砂浆将气孔填充密实，然后用干抹布将混凝土表面砂浆擦除。7.2表面颜色不均匀修补（包括表面锈蚀处理）影响混凝土表面颜色发生变化的原因很多，比如原材料的种类、施工配合比、混凝土的养护条件、混凝土的振捣情况、脱模剂的使用情况、模板的表面结构、模板的吸附性能等，都会使混凝土表面颜色发生能够变化，混凝土结构表面的锈迹也是常见影响混凝土颜色的一个因素。 对于颜色不均
12、匀的混凝土表面首先用高压水冲洗混凝土表面，如粘附有隔离剂、尘埃或其它不洁物，则应用尼龙织布擦洗干净。紧接着用重量比1：3.5至1：5的黑、白水泥组成的水泥稠浆，将混凝土全面披刮一遍，待面干发白时，用棉纱头擦除全部浮灰。再遵循上述方法进行两遍补浆，待达到干凝状态后，再对补浆而作第一次打磨，打磨后洒水养生。完成后的第二天，甚至第三天，再次重复上述程序方法对补浆面进行第二次、第三次补浆、磨平、擦灰，最后继续保养维护。7.3表面脚印及不平整部分修补该现象是由于施工时未能及时抹压而引起的，对结构无重大影响，为表观质量问题。修补前，先将突出混凝土表面的部分凿平，将低凹部分凿毛并清洗干净，待清洗处无明水时，
13、趁润湿状态时，采用与混凝土同配比的无石子砂浆进行修补，修补后应注意养护。7.4蜂窝麻面修补产生蜂窝麻面原因可能是混凝土拌和料中细料不够；振捣不充分；施工中在模板接缝处或在连接螺栓孔处漏浆。孔洞一般是由钢筋骨架密集，混凝土坍落度小，振捣不充分造成的混凝土结构中有较大的孔洞，钢筋局部或全部裸露。修补措施是在混凝土面上用粉笔圈划出不规则的蜂麻实际面积，并沿其周边外延23cm列为修饰范围。使用小型锤斧工具，把修饰范围内的表皮砼剔掉，剔深23cm（至少削掉水泥皮），并挖除蜂麻部分的表面浮浆。浇水湿润后进行打磨，最后对局部或连同大面范围，采用1：3.5至1：5的黑、白水泥干灰，干擦一遍。对于孔洞，要凿去孔
14、洞处薄弱松散部分及突出骨料颗粒，用钢丝刷或压力水洗刷干净，支模后可用粒径1020 mm细石混凝土(比原混凝土标号高一级)仔细填塞捣实；当清除困难时，可用空压机排除残渣余料，表面抹砂浆或浇筑混凝土封闭后，再采用1：3.5-1：5的黑、白水泥干灰，干擦一遍。7.5跑模、鼓肚修补先将鼓肚部分的混凝土面用风镐或钢钎逐层打凿修剔再采用蜂窝麻面的修补方式进行修补。7.6露筋修补混凝土结构表面露筋主要是因为钢筋绑扎不牢，或保护层垫块安置不规范，在混凝土浇筑过程中钢筋移位，有时候是在混凝土浇筑完成后才发现钢筋位置放得不对，致使混凝土结构表面至少一个面的钢筋保护层厚度不够，甚至完全没有了保护层。表面露筋的另一个
15、方面是因为混凝土漏振导致严重蜂窝，钢筋暴露在外。 修补措施是用钢丝刷或压力水冲洗干净后，在表面抹12水泥砂浆，使露筋部分充满，再予抹平，并保证保护层厚度。对于较深露筋，凿去薄弱混凝土和突出骨料颗粒，洗刷干净后，用比原标号高一级的细石混凝土填塞并压实。7.7表面破损修补在梁体直（圆）角处,混凝土局部掉落,不规整,棱角有缺陷等。 修补措施是缺棱掉角较小时,用钢丝刷刷该处,清水冲刷充分湿润后, 用1:2的水泥砂浆抹补齐正。对较大缺角,将不实的混凝土凿除,用水冲刷干净湿透,然后支模用高一等级的细石混凝土补好,并加强养护。7.8表观微裂纹修补混凝土结构表面的裂缝成因很多，主要有四种，第一种是刚刚浇筑完成的混凝土结构表面水分蒸发变干而引起；第二种是因为混凝土结构硬化时水化热使混凝土结构产生内外温差而引起。混凝土在硬化过程中，会释放大量的水化热，使混凝土结构内部温度不断上升，在大体积混凝土结构中，水化热使温度上升
