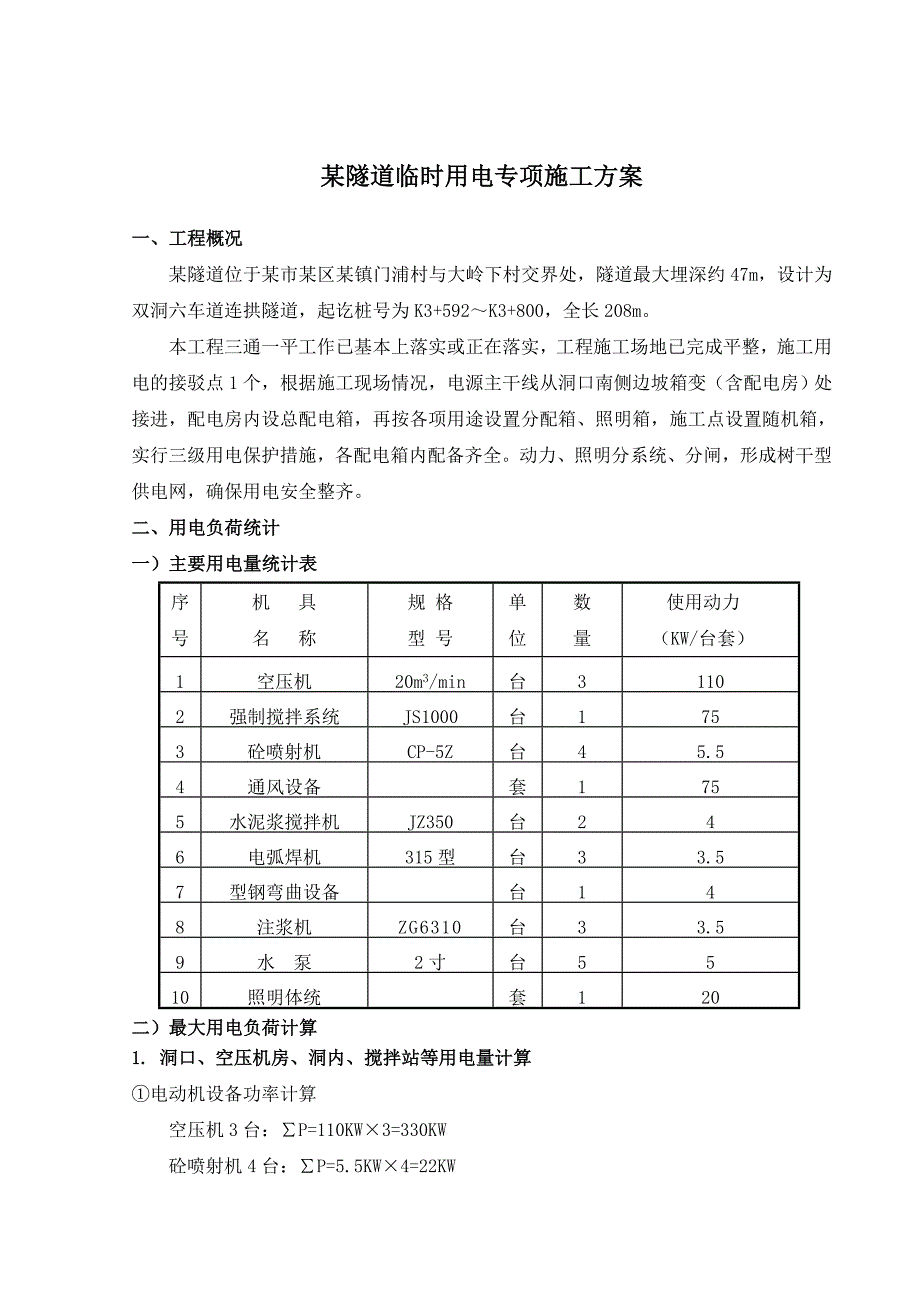

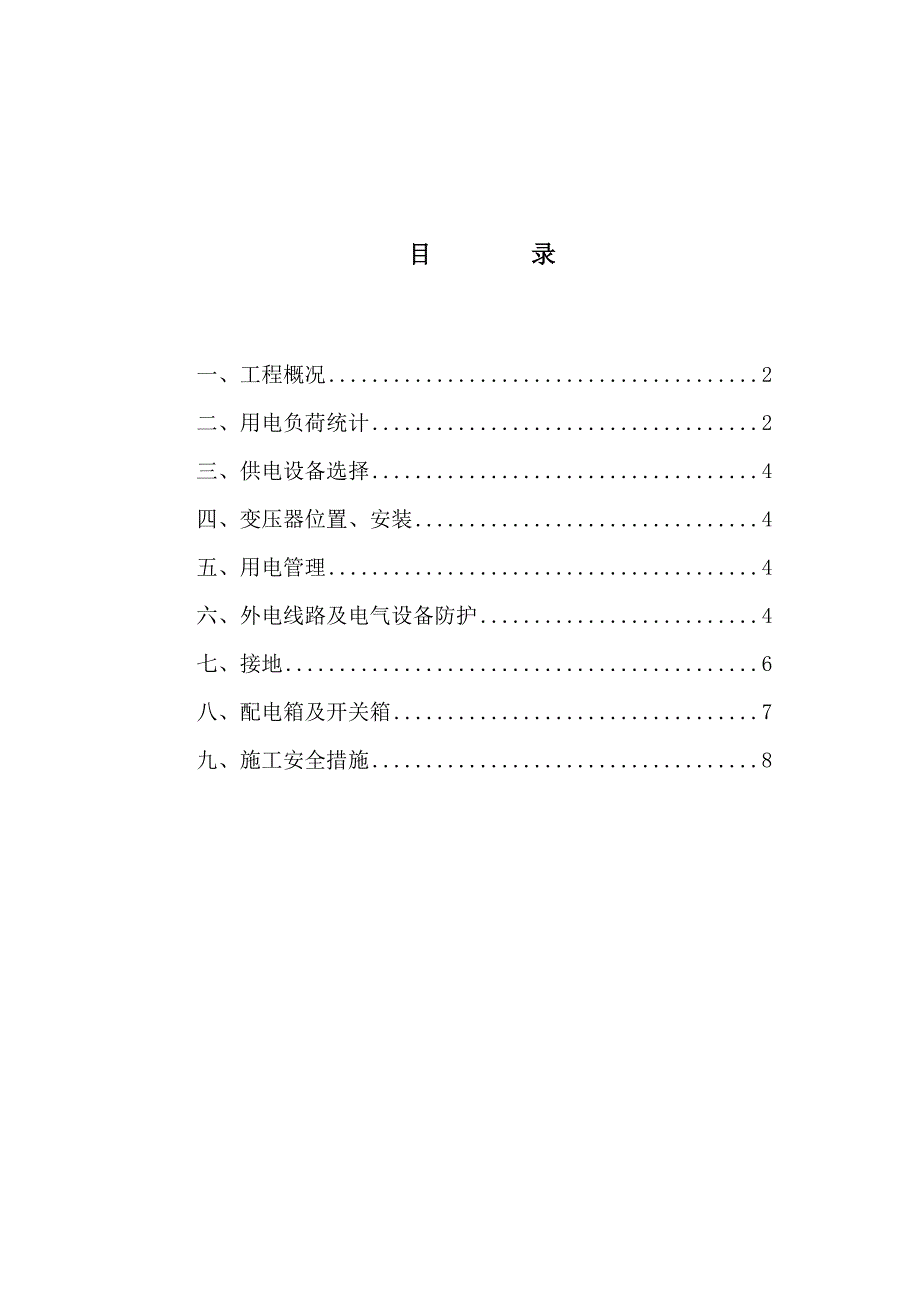

1、 目 录一、工程概况2二、用电负荷统计2三、供电设备选择4四、变压器位置、安装4五、用电管理4六、外电线路及电气设备防护4七、接地6八、配电箱及开关箱7九、施工安全措施8 某隧道临时用电专项施工方案一、工程概况某隧道位于某市某区某镇门浦村与大岭下村交界处，隧道最大埋深约47m，设计为双洞六车道连拱隧道，起讫桩号为K3+592K3+800，全长208m。本工程三通一平工作已基本上落实或正在落实，工程施工场地已完成平整，施工用电的接驳点1个，根据施工现场情况，电源主干线从洞口南侧边坡箱变（含配电房）处接进，配电房内设总配电箱，再按各项用途设置分配箱、照明箱，施工点设置随机箱，实行三级用电保护措施，
2、各配电箱内配备齐全。动力、照明分系统、分闸，形成树干型供电网，确保用电安全整齐。二、用电负荷统计一）主要用电量统计表序号机 具名 称规 格型 号单位数量使用动力（KW/台套）1空压机20m3/min台31102强制搅拌系统JS1000台1753砼喷射机CP-5Z台45.54通风设备套1755水泥浆搅拌机JZ350台246电弧焊机315型台33.57型钢弯曲设备台148注浆机ZG6310台33.59水 泵2寸台5510照明体统套120二）最大用电负荷计算1. 洞口、空压机房、洞内、搅拌站等用电量计算电动机设备功率计算空压机3台：P=110KW3=330KW砼喷射机4台：P=5.5KW4=22KW

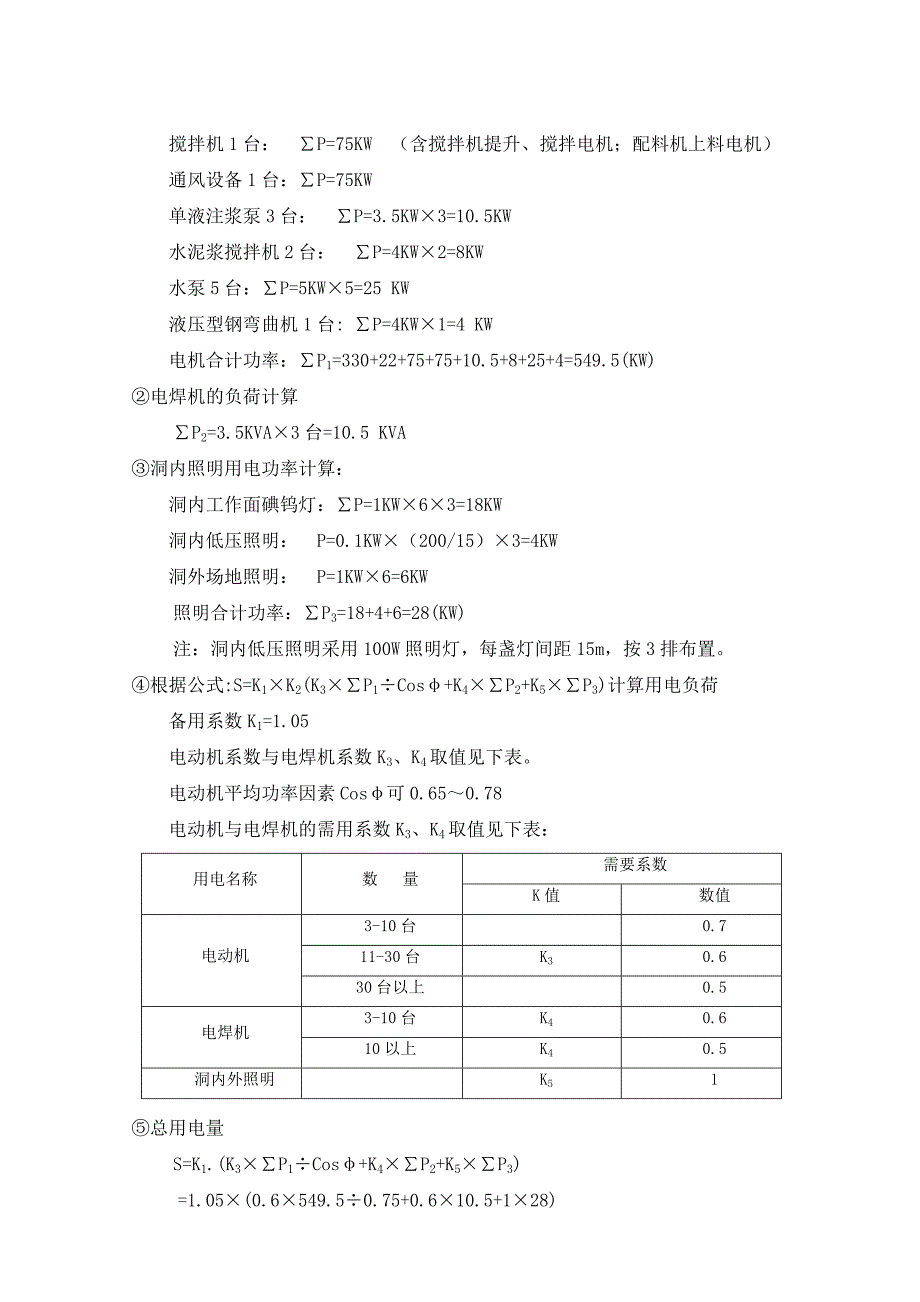

3、搅拌机1台： P=75KW （含搅拌机提升、搅拌电机；配料机上料电机）通风设备1台：P=75KW单液注浆泵3台： P=3.5KW3=10.5KW水泥浆搅拌机2台： P=4KW2=8KW水泵5台：P=5KW5=25 KW液压型钢弯曲机1台: P=4KW1=4 KW电机合计功率：P1=330+22+75+75+10.5+8+25+4=549.5(KW)电焊机的负荷计算P2=3.5KVA3台=10.5 KVA洞内照明用电功率计算：洞内工作面碘钨灯：P=1KW63=18KW洞内低压照明： P=0.1KW（200/15）3=4KW洞外场地照明： P=1KW6=6KW照明合计功率：P3=18+4+6=28
4、(KW)注：洞内低压照明采用100W照明灯，每盏灯间距15m，按3排布置。根据公式:S=K1K2(K3P1Cos+K4P2+K5P3)计算用电负荷备用系数K1=1.05 电动机系数与电焊机系数K3、K4取值见下表。电动机平均功率因素Cos可0.650.78电动机与电焊机的需用系数K3、K4取值见下表：用电名称数 量需要系数K值数值电动机3-10台0.711-30台K30.630台以上0.5电焊机3-10台K40.610以上K40.5洞内外照明K51总用电量S=K1.(K3P1Cos+K4P2+K5P3)=1.05(0.6549.50.75+0.610.5+128)=497.6（KVA）根据以上
5、计算，洞口施工用电量497.6KVA。三、供电设备选择 根据计算，洞口施工最大用电负荷为497.6KVA，故选择在洞口安装500KVA箱式变压器1台。考虑突发停（断）电状况，配备一台150KVA发电机备用。总的计算电流I=（S1000）（33800.75）=1008A根据提供用电回路及电线过流量选用2根95mm2及3根240mm2铜芯电缆线。另外洞内照明用电，选用16mm2铜芯塑料线。四、变压器位置、安装变压器设置于某隧道出洞口左侧，加工场地东南侧（详见附图：某隧道临时施工用电平面布置图）。该变压器由某区白峰供电所按要求进行安装，调试合格后交付我方使用。五、用电管理施工现场临时用电工程专用的电
6、源中性点直接接地的220380V三相五线制低压电力系统，采取以下方式：采用三级配电系统；采用TN-S接零保护系统；采用二级漏电保护系统。六、外电线路及电气设备防护 一）外电线路防护1、现场不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。2、在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。在建工程(含脚手架)的周边与架空线路的边线之间的最小安全操作距离外电线路电压 等级 (kV)111035110220330500最小安全操作 距离 (m)4.06.08.01015注：上、下脚手架的斜道不宜设在有外电线路的一侧。 3、
7、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定。施工现场的机动车道与架空线路交叉时的最小垂直距离外电线路电压等级 (kv)11 1035最小垂直距离 (m)6.07.07.04、起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表规定。起重机与架空线路边线的最小安全距离电压 (KV)安全距离 (m)11035110220330500沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.55、施工现场开挖沟槽边
8、缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。6、当达不到规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。防护设施与外电线路之间的安全距离不应小于下表所列数值。防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP3O级。防护设施与外电线路之间的最小安全距离外电线路电压等级 (kv) 1035110220330500最小安全距离 (m)1.72.02.54.05.06.07、当防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，
9、未采取上述措施的严禁施工。8、在外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施，防止外电架空线路电杆倾斜、悬倒。二）电气设备防护1、电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。2、电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。七、接地1、在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳与保护零线连接。保护零线由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。专用变压器供电时TN-S接零保护系统示意1工作接地；2-PE线重复接地；3一电气设备金属外壳(正常不带
10、电的外露可导电部分)；L1、L2、L3相线；N工作零线；PE-保护零线；DK-总电源隔离开关；RCD-总漏电保护器(兼有短路、过载、漏电保护功能的漏电断路器)；T-变压器2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。3、施工现场的临时用电电力系统严禁利用大地做相线或零线。4、保护零线必须采用绝缘导线。配电装置和电动机械相连接的凹线应为截面不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。5、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。6、相
11、线、N线、PE线的颜色标记必须符合以下规定：相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿黄双色。任何情况下上述颜色标记严禁混用和互相代用。八、配电箱及开关箱一）配电箱及开关箱的设置1、配电系统设置配电柜、分配电箱、开关箱，实行三级配电。配电系统宜使三相负荷平衡。220V或380V单相用电设备接人220380V三相五线系统；当单相照明线路电流大于30A时，宜采用220380V三相五线制供电。2、总配电箱以下可设干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在变压器一侧，分配电箱设在用电设备或负荷相对集中的区域（详见布置
12、图），分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。3、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。4、配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。5、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。6、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度为1.22.0
13、mm，其中开关箱箱体钢板厚度不小于1.2mm，配电箱箱体钢板厚度不小于1.5mm，箱体表面应做防腐处理。7、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.81.6m。8、配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。9、配电箱、开关箱外形结构应能防雨、防尘。九、施工安全措施电缆线路敷设必须采用五芯电缆，敷设前必须进行测试，要求其绝缘电阻值大于10M。一）配电箱、开关箱及设备1、严格执行三级配电、二级保
14、护，实行“一机、一闸、一漏保”，严禁一闸多用。2、开关箱内除应设负荷短路保护装置外，还必须设置隔离开关及漏电保护器，且漏电保护器应装设在电源隔离开关的负荷侧。3、漏电保护器的选择应符合国标GB6829-86漏电电流动作保护器的要求，一般环境的漏电保护器，其额定漏电动作电流，不得大于30mA，额定漏电动作时间应小于0.1S，特殊环境下及手持式电动工具的漏电保护器动作电流应不大于15mA,动作时间小于0.1S。4、所有用电器的金属外壳,必须可靠地接到PE线上。5、固定电气设备应作防雨、防淹措施。6、要求设备停用1小时以上的必须拉闸上锁。二）现场照明照明回路与动力回路分开敷设，且单独设置闸箱及漏电保护器，现场镝灯的金属外壳作保护接地。电缆绝缘性能良好，无破皮老化。洞内照明在成洞段采用220V电压，开挖及衬砌作业地段使用安全电压（1236伏），手持照明灯具使用安全电压（1236伏）。三）现场临时供电检查与巡视1、每天对现
