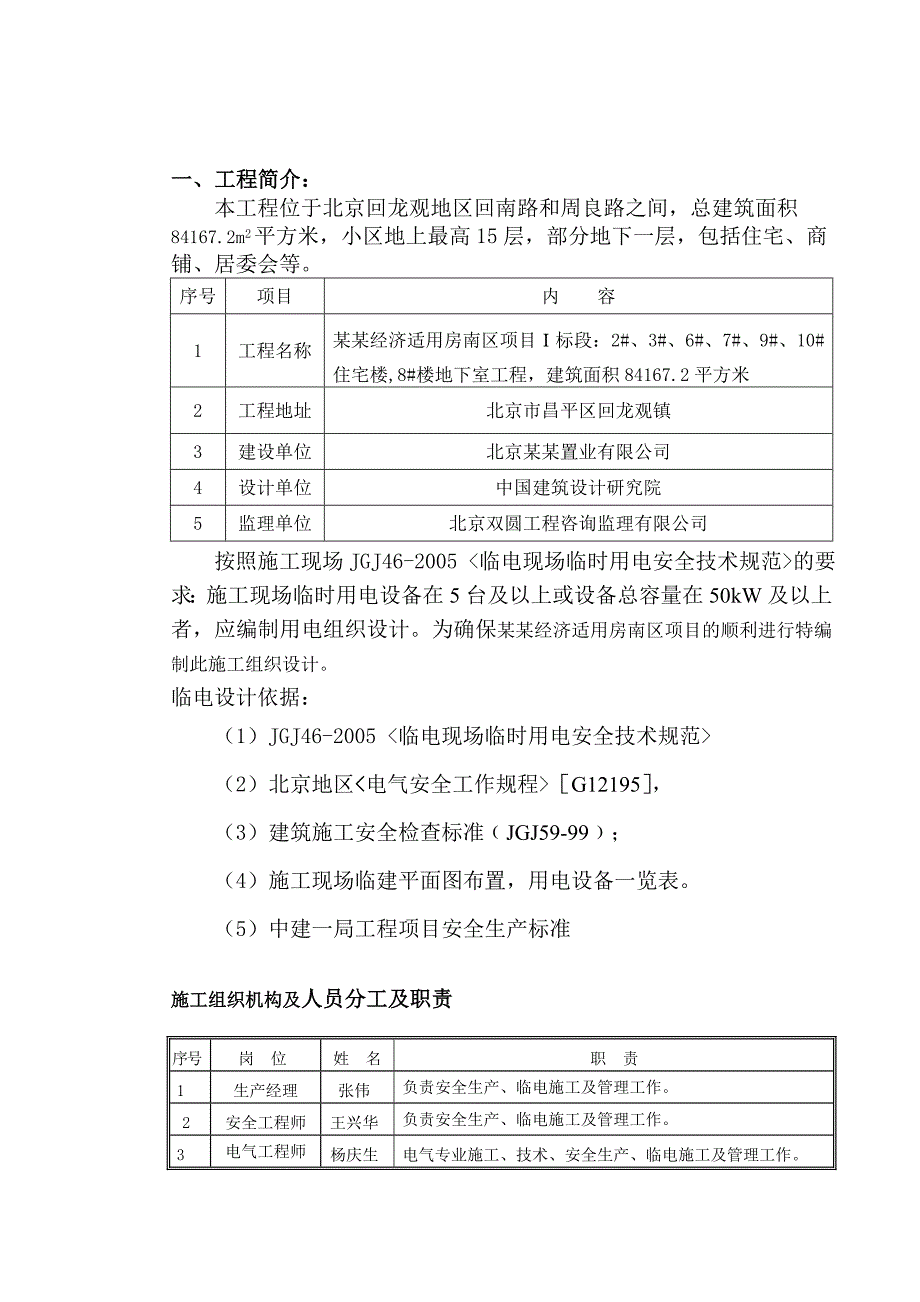

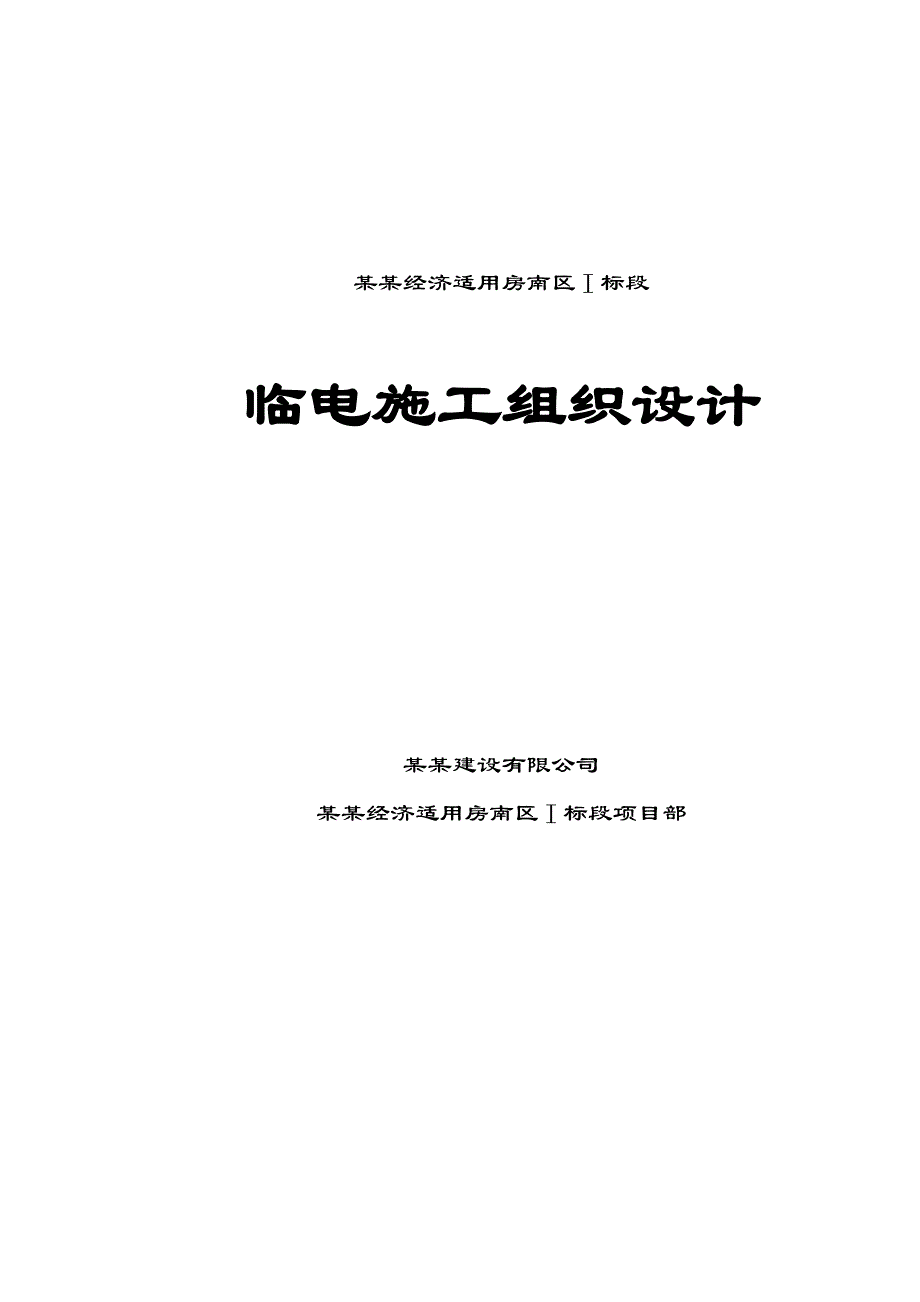

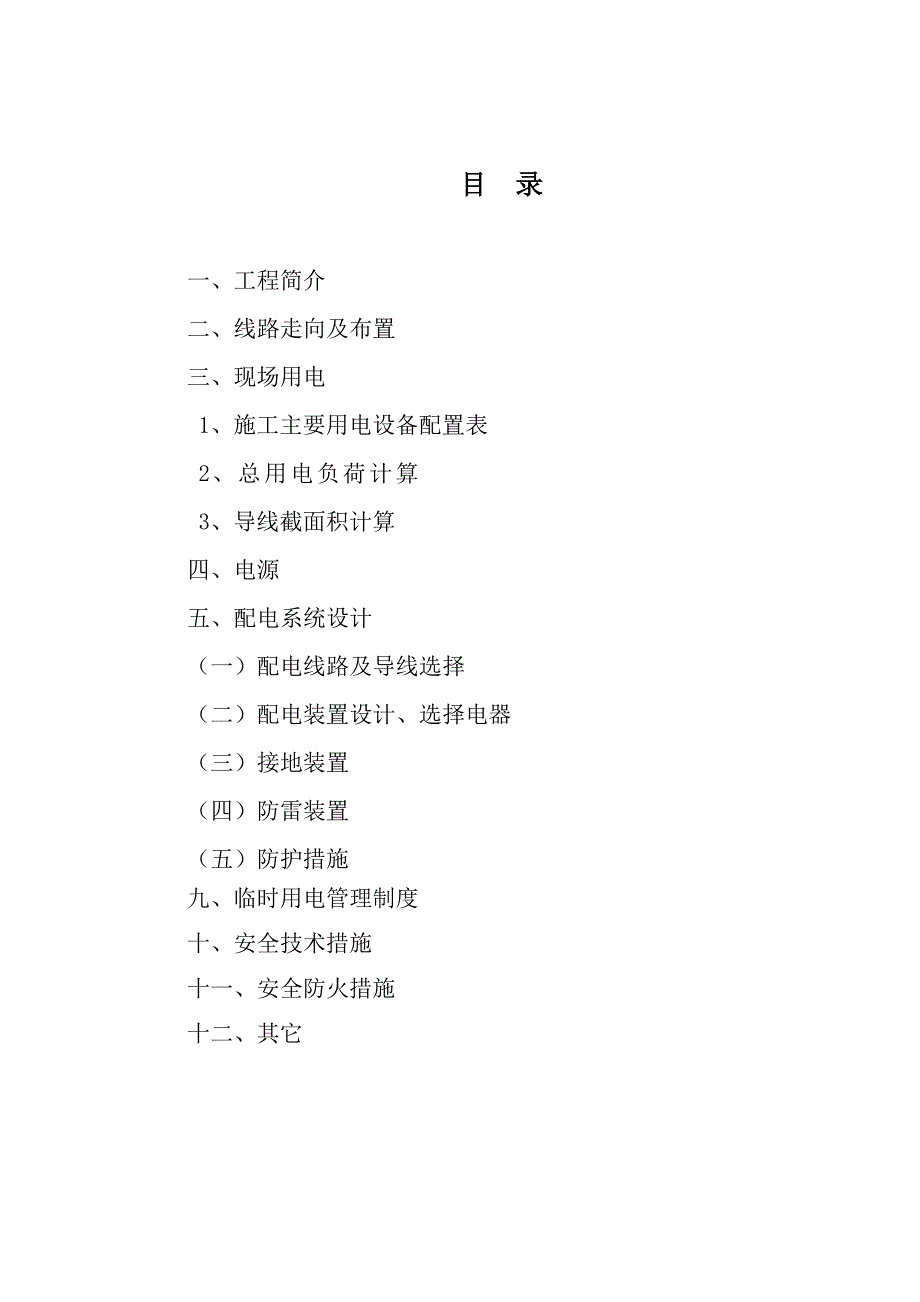

1、某某经济适用房南区标段临电施工组织设计某某建设有限公司某某经济适用房南区标段项目部目 录一、工程简介二、线路走向及布置三、现场用电1、施工主要用电设备配置表2、总用电负荷计算3、导线截面积计算四、电源五、配电系统设计（一）配电线路及导线选择（二）配电装置设计、选择电器（三）接地装置（四）防雷装置（五）防护措施九、临时用电管理制度十、安全技术措施十一、安全防火措施十二、其它一、工程简介：本工程位于北京回龙观地区回南路和周良路之间，总建筑面积84167.2m2平方米，小区地上最高15层，部分地下一层，包括住宅、商铺、居委会等。序号项目内 容1工程名称某某经济适用房南区项目标段：2#、3#、6#、7
2、#、9#、10#住宅楼,8#楼地下室工程，建筑面积84167.2平方米2工程地址北京市昌平区回龙观镇3建设单位北京某某置业有限公司4设计单位中国建筑设计研究院5监理单位北京双圆工程咨询监理有限公司按照施工现场JGJ46-2005 的要求：施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计。为确保某某经济适用房南区项目的顺利进行特编制此施工组织设计。临电设计依据：（1）JGJ46-2005 （2）北京地区G12195，（3）建筑施工安全检查标准JGJ59-99；（4）施工现场临建平面图布置，用电设备一览表。（5）中建一局工程项目安全生产标准施工组织机构及人员分工及
3、职责序号岗 位姓 名职 责1生产经理张伟负责安全生产、临电施工及管理工作。2安全工程师王兴华负责安全生产、临电施工及管理工作。3电气工程师杨庆生电气专业施工、技术、安全生产、临电施工及管理工作。4临电电工（若干）维护施工现场临电设施安全及现场施工作业人员安全二、线路走向及布置1、电源：从现场四组（北侧、东侧各两组）630A的空开，北侧分别引出两路YJV22电缆，其中一路分别由两路电缆供6#、7#楼使用，1号一级配电柜专供7#楼使用，2号一级配电柜专供6#楼使用；另一路引至3号一级配电柜，3号一级配电柜专供10#楼使用，再由3号配电柜引出两路电缆，供办公区及生活区使用。东侧分别引出两路YJV22
4、电缆，其中一路电缆引至4号配电柜，供2#楼使用，另一路电缆引至5号一级配电柜，供3#楼使用。由各楼一级柜分别引至二级箱以及塔吊专用箱，供施工和生活用电。1号配电柜-6#楼2号配电柜-7#楼3号配电柜-10#楼4号配电柜-2#楼5号配电柜-3#楼6消防泵控制柜-4号配电柜电源上口三、现场用电1、施工主要用电设备配置表设备名称功率（kw）数量总功率（kw）塔吊605300插入式振捣器1.52030电锯339平刨339压刨326卷扬机7.5215弯曲机339切断机4312套丝机236电蒸笼12336热水器12224无齿锯1.546直螺纹3515小型空压机5.5211砂浆机4.529外用电梯30515
5、0消防泵22244合计电机P1（kw） 691电焊机P2(kw)325160照明用电P3（kw）（P1+P2）10%85.12、总用电负荷计算P总=1.1(K1P1/COS +K2P2+K3P3)其中：K为安全系数，一般为0.951.05，取K=1.05； K1为动力需要系数，一般为0.50.7，取 K1=0.6；K2为焊接需要系数，一般为0.50.6，取K2=0.5；K3为照明或电热设备需要系数一般为0.81.0，考虑到空调用电量、计算机数量多，取K3=1.0；COS为动力平均功率因数，取COS =0.85P=施工用总用电量kwP1=动力设备用总用电量kwP=电焊机用总用电量kwP=照明生活
6、用总用电量kwP1=691kw；P2=160kw；P3=85.1kw故P总=1.05(0.6691/0.85+0.5160+1.085.1)= 685.5KVA3、导线截面积计算1）、通往 6#楼：塔吊、电梯、焊机、照明等负荷。设备名称功率（kw）数量总功率（kw）塔吊60160插入式振捣器1.546直螺纹313无齿锯1.511.5外用电梯30130合计电机P1（kw） 100.5电焊机P2(kw)32132照明用电P3（kw）（P1+P2）10%13.25P=1.05（0.6100.5/0.85+0.532+1.013.25）=105.2kw导线截面计算I为电流、P为功率、U线电压、K=0.
7、9-1.05功率因数： 0.85，导线截面计算：I=KP1000/1.732UCOS=1.05105200/559=197.6A查表得出YJV22-370+235即可2）、通往 7#楼：塔吊、电梯、焊机、照明等负荷。设备名称功率（kw）数量总功率（kw）塔吊60160插入式振捣器1.546直螺纹313外用电梯30130合计电机P1（kw） 99电焊机P2(kw)32132照明用电P3（kw）（P1+P2）10%13.1P=1.05（0.699/0.85+0.532+1.013.1）=104kw导线截面计算I为电流、P为功率、U线电压、K=0.9-1.05功率因数： 0.85，导线截面计算：I=
8、KP1000/1.732UCOS=1.05104000/559=195A查表得出YJV22-370+235即可3）、通往 10#楼：塔吊、电梯、焊机、照明等负荷。设备名称功率（kw）数量总功率（kw）塔吊60160插入式振捣器1.546电锯313平刨313卷扬机7.517.5弯曲机313切断机414套丝机212无齿锯1.511.5直螺纹313外用电梯30130生活区见下表见下表见下表合计电机P1（kw） 183电焊机P2(kw)32132照明用电P3（kw）（P1+P2）10%21.5负荷类别功率数量合计（KW）备注照明0.04KW963.84电脑0.3KW164.8空调2KW2244KW电蒸
9、笼12KW336KW热水器12W224KW电机合计P1104KW照明用电 P3（P1+P2）10%8.64现场生活区临设用电负荷：临设共计96间，其中办公用房20间，宿舍72间，厨房2间，厕所2间，空调共计22台，电脑16台，电蒸笼3个，热水器2台所以经计算得出：P1=183+104=287KWP3=21.5+8.64=30.14KWP=1.05（0.6287/0.85+0.532+1.030.14）=261kw导线截面计算I为电流、P为功率、U线电压、K=0.9-1.05功率因数： 0.85，导线截面计算：I=KP1000/1.732UCOS=1.05261000/559=490A查表得出2
10、(YJV22-395+250)即可4）、通往 2#楼：塔吊、电梯、焊机、照明等负荷。设备名称功率（kw）数量总功率（kw）塔吊60160插入式振捣器1.546电锯313平刨313压刨313卷扬机7.517.5弯曲机313切断机414套丝机212无齿锯1.511.5直螺纹313外用电梯30130消防泵22244合计电机P1（kw） 170电焊机P2(kw)32132照明用电P3（kw）（P1+P2）10%20.2P=1.05（0.6180/0.85+0.532+1.020.2）=164kw导线截面计算I为电流、P为功率、U线电压、K=0.9-1.05功率因数： 0.85，导线截面计算：I=KP1
11、000/1.732UCOS=1.05164000/559=308A查表得出YJV22-3120+270即可5）、通往3#楼：塔吊、电梯、焊机、照明等负荷。设备名称功率（kw）数量总功率（kw）塔吊60160插入式振捣器1.546电锯313平刨313压刨313弯曲机313切断机414套丝机212无齿锯1.511.5直螺纹313小型空压机5.5211砂浆机4.529外用电梯30130合计电机P1（kw） 1385电焊机P2(kw)32132照明用电P3（kw）（P1+P2）10%17P=1.05（0.6138.5/0.85+0.532+1.017）=137kw导线截面计算I为电流、P为功率、U线电
