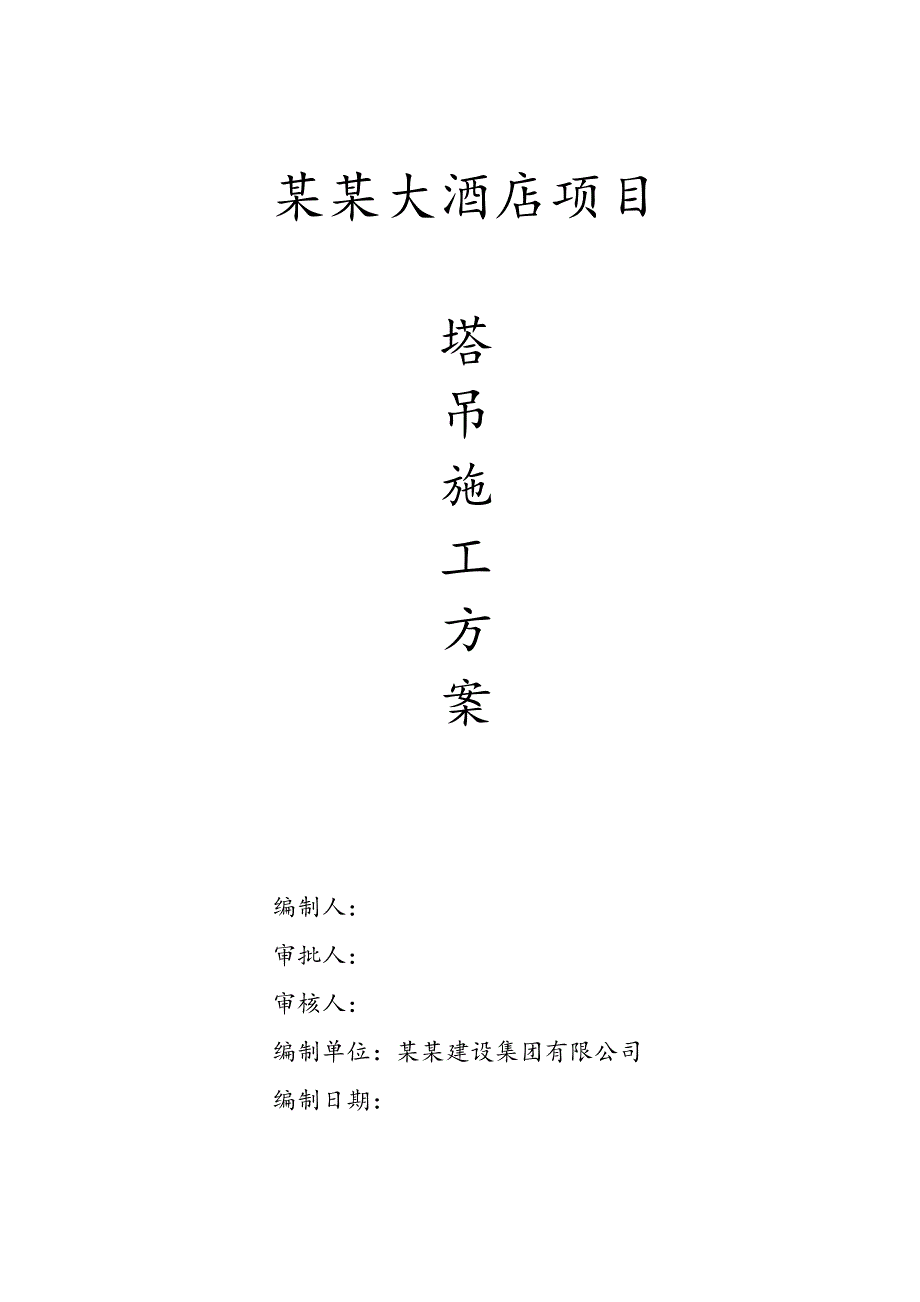

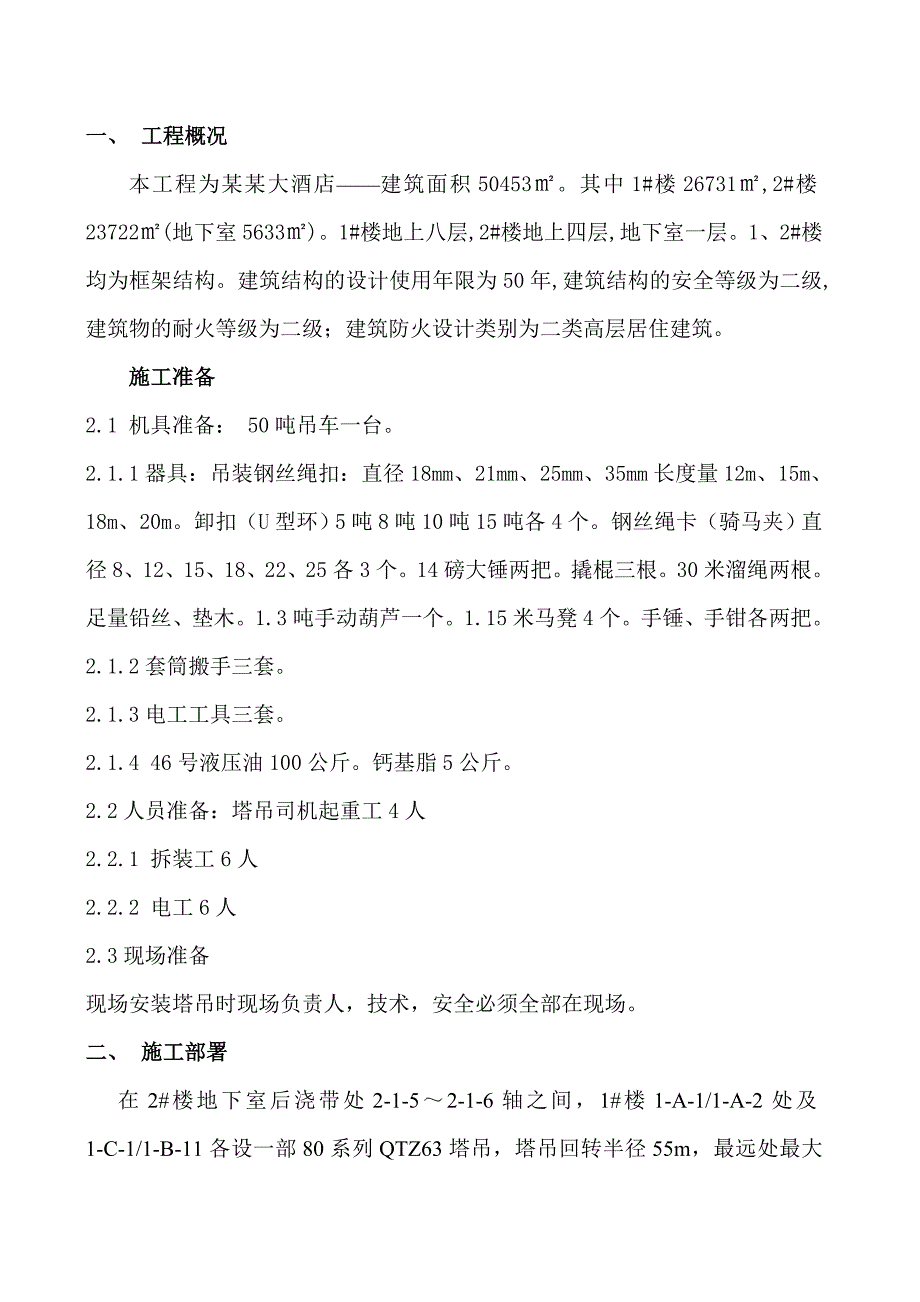

1、某某大酒店项目塔吊施工方案编制人：审批人：审核人：编制单位：某某建设集团有限公司编制日期：一、 工程概况本工程为某某大酒店建筑面积50453。其中1#楼26731,2#楼23722(地下室5633)。1#楼地上八层,2#楼地上四层,地下室一层。1、2#楼均为框架结构。建筑结构的设计使用年限为50年,建筑结构的安全等级为二级,建筑物的耐火等级为二级；建筑防火设计类别为二类高层居住建筑。施工准备2.1 机具准备： 50吨吊车一台。2.1.1器具：吊装钢丝绳扣：直径18mm、21mm、25mm、35mm长度量12m、15m、18m、20m。卸扣（U型环）5吨8吨10吨15吨各4个。钢丝绳卡（骑马夹）
2、直径8、12、15、18、22、25各3个。14磅大锤两把。撬棍三根。30米溜绳两根。足量铅丝、垫木。1.3吨手动葫芦一个。1.15米马凳4个。手锤、手钳各两把。2.1.2套筒搬手三套。2.1.3电工工具三套。2.1.4 46号液压油100公斤。钙基脂5公斤。2.2人员准备：塔吊司机起重工4人2.2.1 拆装工6人2.2.2 电工6人2.3现场准备现场安装塔吊时现场负责人，技术，安全必须全部在现场。二、 施工部署在2#楼地下室后浇带处2-1-52-1-6轴之间，1#楼1-A-1/1-A-2处及1-C-1/1-B-11各设一部80系列QTZ63塔吊，塔吊回转半径55m，最远处最大起重量1.3t，

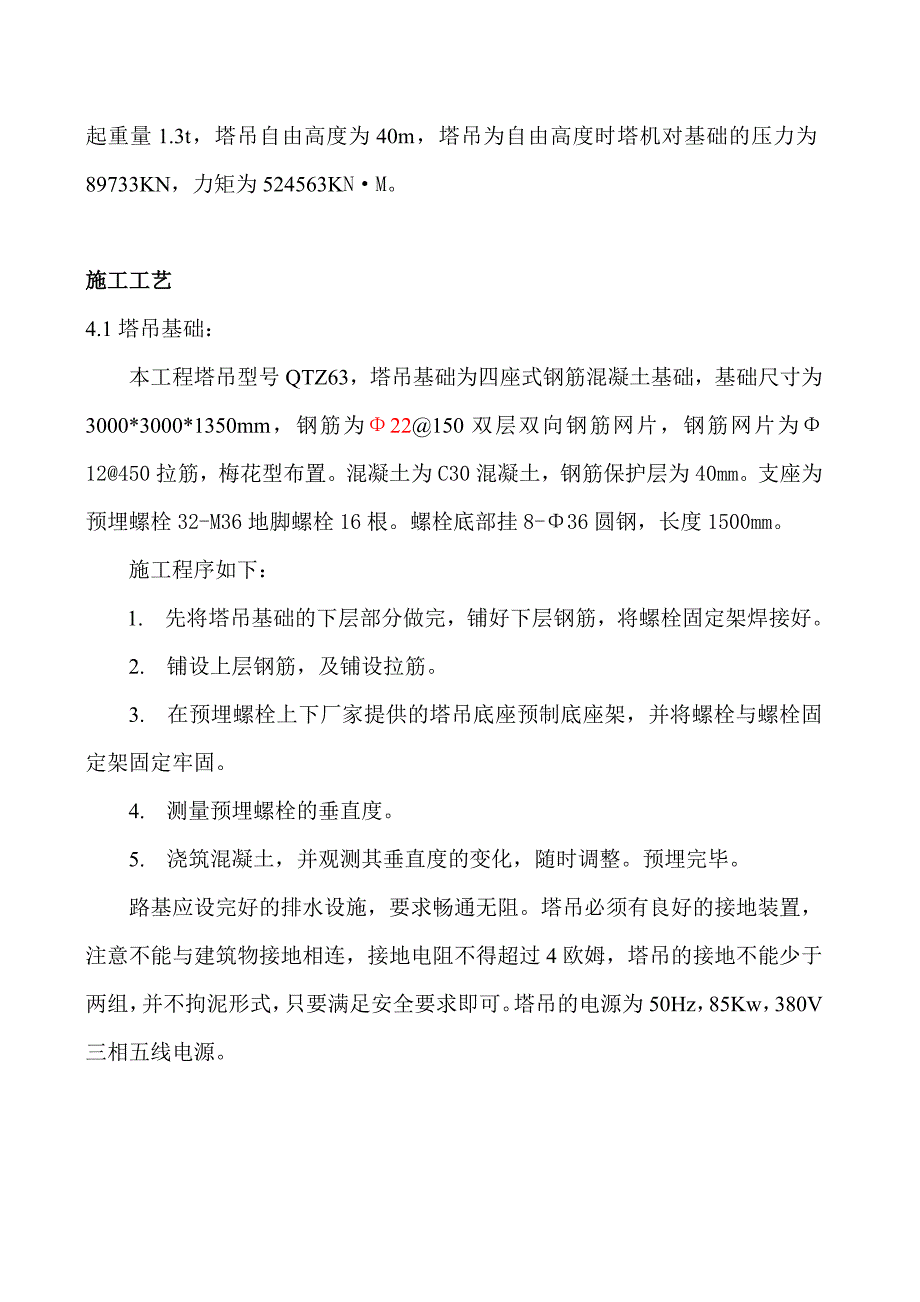

3、塔吊自由高度为40m，塔吊为自由高度时塔机对基础的压力为89733KN，力矩为524563KNM。施工工艺4.1塔吊基础：本工程塔吊型号QTZ63，塔吊基础为四座式钢筋混凝土基础，基础尺寸为3000*3000*1350mm，钢筋为22150双层双向钢筋网片，钢筋网片为12450拉筋，梅花型布置。混凝土为C30混凝土，钢筋保护层为40mm。支座为预埋螺栓32-M36地脚螺栓16根。螺栓底部挂8-36圆钢，长度1500mm。施工程序如下：1.先将塔吊基础的下层部分做完，铺好下层钢筋，将螺栓固定架焊接好。2.铺设上层钢筋，及铺设拉筋。3.在预埋螺栓上下厂家提供的塔吊底座预制底座架，并将螺栓与螺栓固定
4、架固定牢固。4. 测量预埋螺栓的垂直度。5.浇筑混凝土，并观测其垂直度的变化，随时调整。预埋完毕。路基应设完好的排水设施，要求畅通无阻。塔吊必须有良好的接地装置，注意不能与建筑物接地相连，接地电阻不得超过4欧姆，塔吊的接地不能少于两组，并不拘泥形式，只要满足安全要求即可。塔吊的电源为50Hz，85Kw，380V三相五线电源。 4.2塔吊安装：（一）安装台车将台车吊于轨道上，台车底部应用木方垫牢；主动台车应对角安装且台车电机在轨道里侧。四个台车枢轴间隙50005000。（二）安装底座将两根纵梁垂直于轨道分别套装在主动台车和被动台车枢轴上（安装时应原来的编号安装既台号应与纵梁号相对应或一致）并将M
5、1636的定螺栓拧好。在将横梁（井字梁）安装与纵梁上（安装时应按编号安装）。在将基础节安装与横梁上（安装基础节时必须按照遍号安装这样就可以避免了底架谈行而无法安装基础节的斜撑杆），最后用50110、50208的销轴将基础节斜撑杆和水平撑杆安装定位。（三）安装过渡节安装过渡节时应注意项升耳板方向与现场顶升方面一致。还应注意过渡节的爬梯应与底座爬梯方向一致。（四）安装爬升套架安装爬升套架时应注意套架的油缸应与基础节的耳板方向一致。（五）安装中心压重56T。（六）安装塔尖及回转部分在地面将驾驶室、电器线路、护栏、平台以及塔尖的拉杆安装完备。用吊车将回转系统吊装于基础节上，用12条、M33的高强螺栓联
6、接牢固，用16条M22的高强螺栓将回转与爬升套架联接牢固。（七）安装塔尖安装塔尖时应注意起重臂与配重壁方向，以避免不必要的移动40T吊车。（八）安装配重臂害地面用四支40178的销轴拼脏装好配重臂接好起升主卷扬的电缆，接了配得臂拉杆。用50T吊车试吊配重臂，平衡后用油漆做好吊点标记进行正式吊装。（九）安装起重臂在地面拼装好起重臂、装好小跑车及钢丝绳。接了起重臂拉杆，并用钢丝将拉杆固定在起重臂的上弦杆上。在地面进行试吊，试吊平衡后用油漆作好吊点标记。用50T吊车将二吨二的配重吊于配重臂上的规定位置。在起重臂的端部系住两根溜绳。50T吊车将起重臂吊起（吊装钢丝绳只能吊住起重臂的上弦杆而不要将拉杆兜
7、在钢丝绳套内以防止拉杆无法安装），信号工指挥汽车吊司机、溜绳、空中作业人员密切配合将起得臂销孔与回转销孔就位，用销轴定位穿好开口销。（十）安装卢重臂拉杆将塔机主卷扬钢丝绳、塔尖滑轮、起重臂拉杆滑轮穿绕一组静3车滑轮组。空中作业人中将拉杆与上弦杆的固定铅丝钳断。命令汽车吊司机将起重臂稍稍向上抬起，塔吊司机操纵主卷扬将起重臂拉杆销孔与塔尖销孔对位，销轴固定措开开口销。（十一）吊装其余配重（十二）穿绕吊钩钢丝绳根据工作要求穿绕起重臂吊钩钢丝绳。（40M以下四部率，40M以上二倍率吊重减半）。（十三）检查全机的联接件如销轴、螺栓、开口销全部要求安装到位、拧牢、打开。检查全机工作结束。4.3塔吊爬升：顶
8、升作业程序如下：（一）塔机用顶升专用钢丝绳扣将一个标准节吊至回转下的引进梁上（注意吊起的标准节耳板方向与塔机耳板方向应安全一致）。塔机吊起一标准节平衡塔机，调整处套与塔身的间隙（25mm为宜）。（二）拆除标准节与回转连接的12支高螺栓。（三）顶升油缸，使油缸横梁顶入标准节的耳板。顶升进注意要将套架挂板提起。（四）当油缸的行程将尽时，放下套架挂板，回收油缸使是套架挂板顶住标准件。（五）继续回收油缸。将油缸顶住标准节的更高的耳板，继续顶升。（六）反复顶升，待达到需要高度。（七）空中作业人员将标准节拉入，将标准节螺栓拧住。（八）最后将回转与标转的螺栓拧住。（九） 直接将塔吊爬升到自由上升高度40m。
9、4.4塔吊拆除：（一）该塔机高40m，先降标准节，将起重臂转至正前方，将变幅小车行至合适位置并予以制动，松开最上节螺栓（上面八条下面八条）将滚道装好四个滚轮，顶升，使下面节定位销w与上节脱开后，向外推标准节，注意每个滚轮处要求有一人，和飓推时注意四个轮不得有任何一轮从滚道上滑下来，走偏时必须撬正，推出后搬开大角后收油缸降套架，当大角落过踏步时，搬平大角直至落至下面踏步上，收油缸使扁担与踏步脱开搬出后，空顶油缸落入下一踏步上，继续顶升，搬开大角后收缸降套架，使回转部分与标准节对正落下，每角上好一条螺栓带好母，跑回小车用短绳吊起标准节，取下四个滚轮，向外跑车将节平稳落于地上，重复此过程至拆完最上道
10、附着后，自由悬高不超过27米时，拆最上道附着，用长绳两根吊起重臂侧长附着杆吊好打出销子，吊下。其余三根同样，吊抱箍时，用长绳挂好前铡抱箍，后侧抱箍用铅丝捆于标准节上，松开顶丝及抱箍法兰盘处理6条螺栓（M24），吊下，再吊后抱箍拆完后继续降标准节。（起重臂至地高20米）。（二）将50吨吊车支于塔身西侧，便于吊车拆卸其它部件使用，和短绳具将平衡量（最大重量为2.26t）取下直接装于运输车上，取平衡重时一块平衡重量（2.26t）。平衡重销轴集中清点后妥善保存。（三）拆卸起重臂由于施工现场狭窄，塔吊拆除必须立于塔吊东侧，塔吊吨位为80吨。1首先拆主钩钢丝绳，将吊钩落于地面上，由两人起到重臂头部，配合拆
11、下钢丝绳（用麻绳绑扎钢丝绳顶端将其缓慢放下）起主卷扬，使剩下绳长足以吊起重臂拉杆为宜。人员允许情况下，此步骤可与取平稀重同时进行。2因场地小，先将起重臂前部十米取下，拆下变幅绳，将前绳盘好捆于变幅机构处。支好80吨吊车，取下时吊点要先正确且跨度要适当大一些，人员在高空作业时必须穿防滑鞋佩带安全带，打销子时避免销子、工具掉下。3将主钢丝绳绕过塔顶轮与拉杆轮绕好后锁至起升绳固定点。4拆拉杆：80吨汽车吊用短绳吊起起重臂，50吨汽车吊用短绳吊起重臂10米左右，50吨车起升使起重臂抬至一定角度，吊起升绳使扇形板与塔顶连接锁不受力为止，打出销子，缓慢平衡地放起升绳使拉杆平放于起重臂上，并用铅丝捆扎牢固，
12、50吨车落钩至起重臂水平，80吨车起钩至吊绳受力后再起升一点，打起重臂根部销子，后将起重臂缓慢放于地面上。此步骤两吊车必须协调配合，由专人统一指挥。（四）拆平衡臂：拆机构线路，80吨车将最后一块平衡重卸下，用专用钢丝绳吊好平衡臂，系好缆绳（作地面拆后控制用），起升至一定角度，打拉杆销后，在平衡臂放至水平情况下，打根部销轴，专人操作缆绳控制平衡臂平衡下放于运输车上。（五）拆塔顶、架驶室及回转：用短粗绳在塔顶处挂好，打出套架销轴、松开连接螺栓，起升吊下放于地面。（六）用一副钢丝绳吊底下的标准节及基础节，松开标螺栓后起吊立放于地面。（七）用一副绳吊底下的标准节及基础节，松工地角螺栓吊至地面放倒后，装
13、于车上。（八）拆卸套架平台放于一起，放倒套架装于车上，拆散起重臂装于车上。（九）清点小件：螺栓、电缆、大钩、液压泵站集中转移至新工地（高碑店市政招待所工地）。4.5试运转：（一）整要机安装完毕后，由安装总负责人组织，质量检查员和安全员参加，机长操作进行技术检验和试运转。（二）技术检验：结构部门：检查部件、附件、联结件、安装质量和螺栓等连接件的紧固程度，结构外表有无变形，开焊、更裂纹等；压重、配重符合要求。（三）绳、轮、钩系统：检查钢丝绳的质量、规格、缠绕、固定和编插等情况应符合规定，各部滑轮灵活可靠、吊钩无超标磨损。（四）传动系统：检查各机构传动应平稳无异响，制动器、离合器等灵活可靠，各润滑点
14、调滑良好，油质符合规定。（五）电气系统，检查供电能保证正常工作，各接触点良好、仪表、照明、报警系统完好可靠，控制操纵装置动作灵敏、可靠，各安全装置齐全，可靠绝缘电阻符合规定。（六）安全装置和保护装置。检查各安全限位和保护装置应齐全、灵敏可靠。接地装置完成并符合要求。（七）试运转1按照部分建筑机械技术试验规程（JGJ3486）的规定对安装后的塔式起重机进行试运转，包括空载试验额定载荷试验和超载试验等，以测定整机的技术性能。2通过试运转发同安装质量问题由安装单位及时处理。3全部合格后，由参加验收的部门人员在检验记录上填写验收结论并签订作为安装合格交付使用的凭证。三、 应注意的几个问题：安装时的注意
