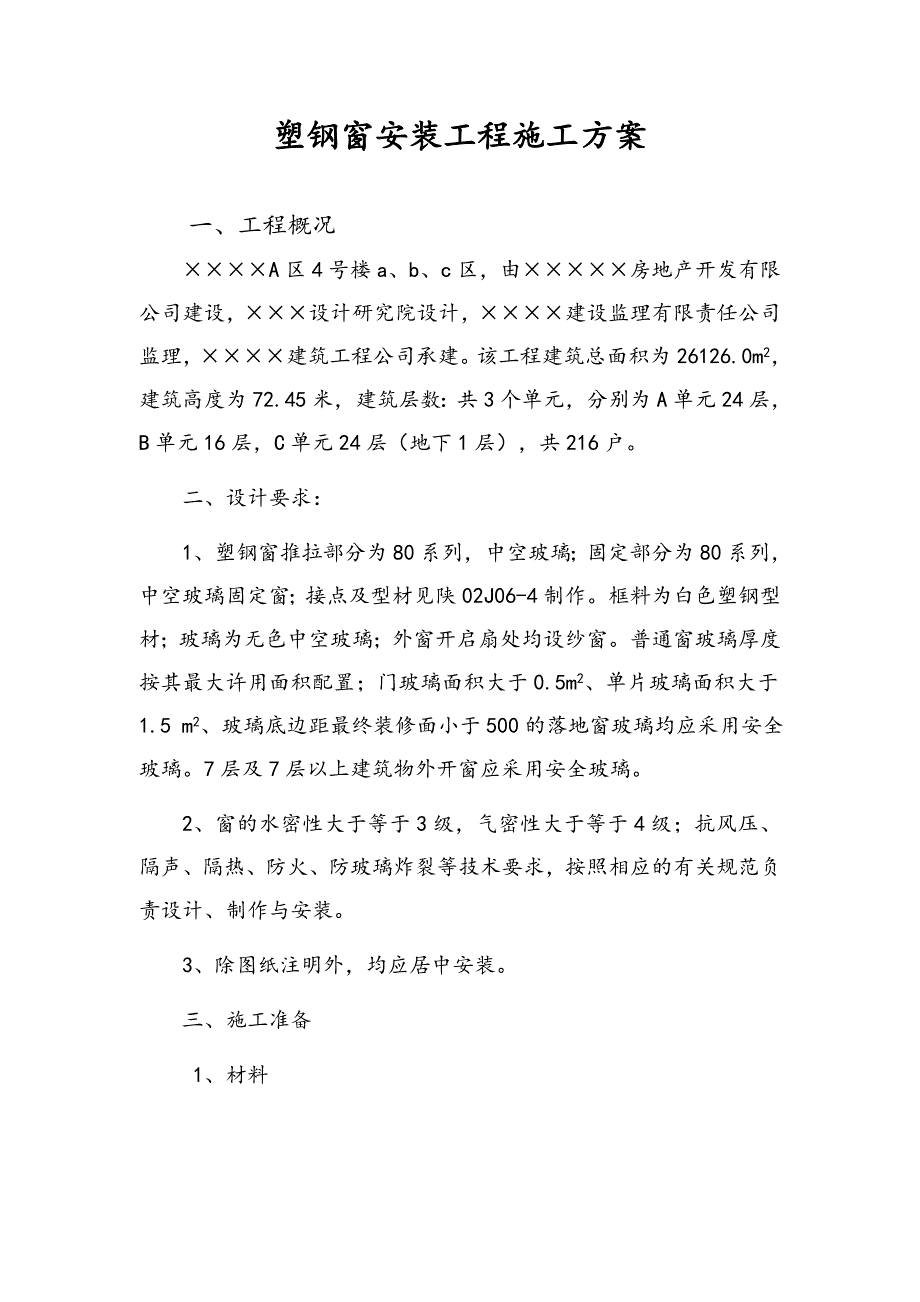

1、塑钢窗安装工程施工方案一、工程概况A区4号楼a、b、c区，由房地产开发有限公司建设，设计研究院设计，建设监理有限责任公司监理，建筑工程公司承建。该工程建筑总面积为26126.0m2，建筑高度为72.45米，建筑层数：共3个单元，分别为A单元24层，B单元16层，C单元24层（地下1层），共216户。二、设计要求：1、塑钢窗推拉部分为80系列，中空玻璃；固定部分为80系列，中空玻璃固定窗；接点及型材见陕02J06-4制作。框料为白色塑钢型材；玻璃为无色中空玻璃；外窗开启扇处均设纱窗。普通窗玻璃厚度按其最大许用面积配置；门玻璃面积大于0.5m2、单片玻璃面积大于1.5 m2、玻璃底边距最终装修面小

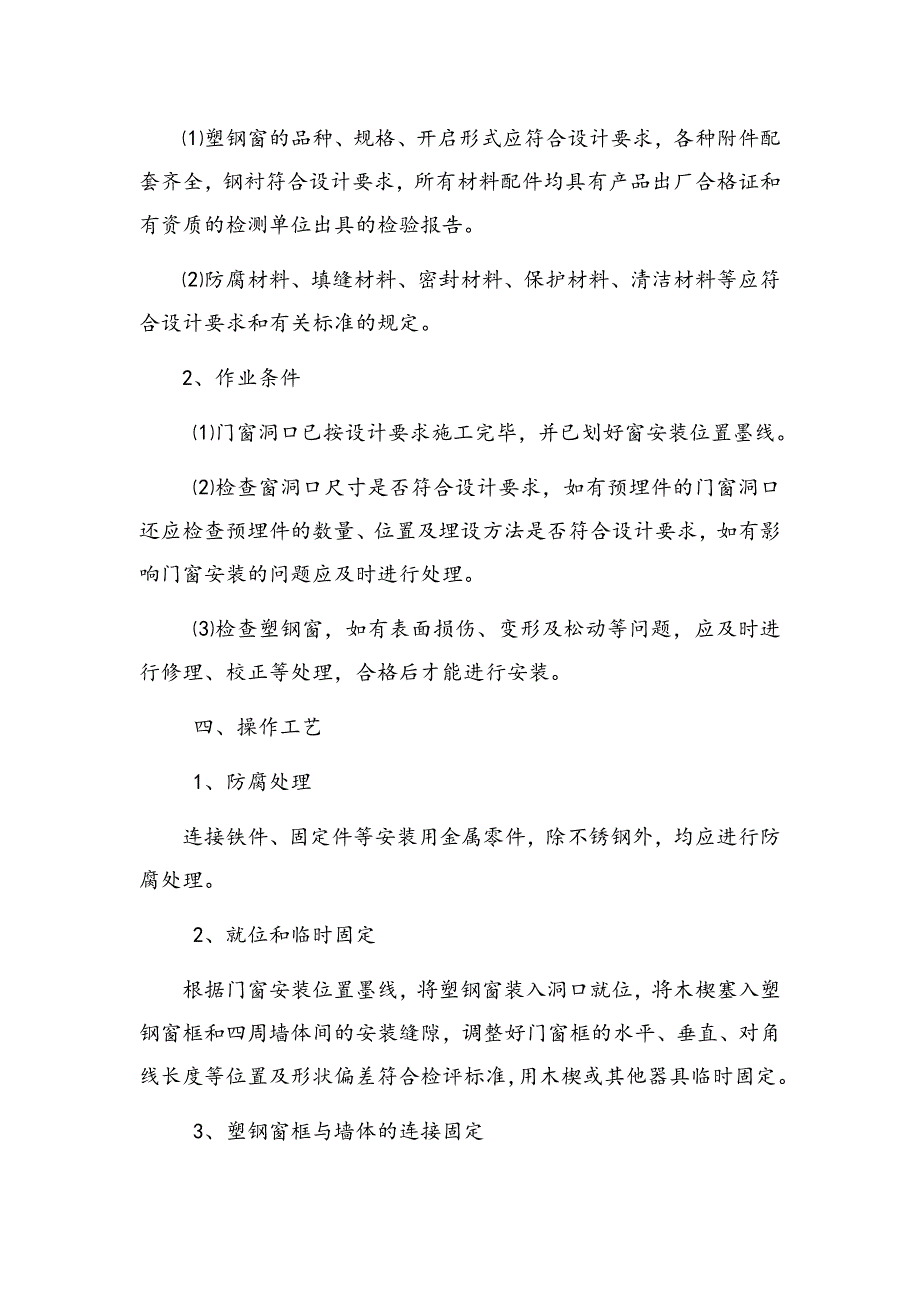

2、于500的落地窗玻璃均应采用安全玻璃。7层及7层以上建筑物外开窗应采用安全玻璃。2、窗的水密性大于等于3级，气密性大于等于4级；抗风压、隔声、隔热、防火、防玻璃炸裂等技术要求，按照相应的有关规范负责设计、制作与安装。3、除图纸注明外，均应居中安装。三、施工准备 1、材料塑钢窗的品种、规格、开启形式应符合设计要求，各种附件配套齐全，钢衬符合设计要求，所有材料配件均具有产品出厂合格证和有资质的检测单位出具的检验报告。防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关标准的规定。2、作业条件 门窗洞口已按设计要求施工完毕，并已划好窗安装位置墨线。 检查窗洞口尺寸是否符合设计要求，

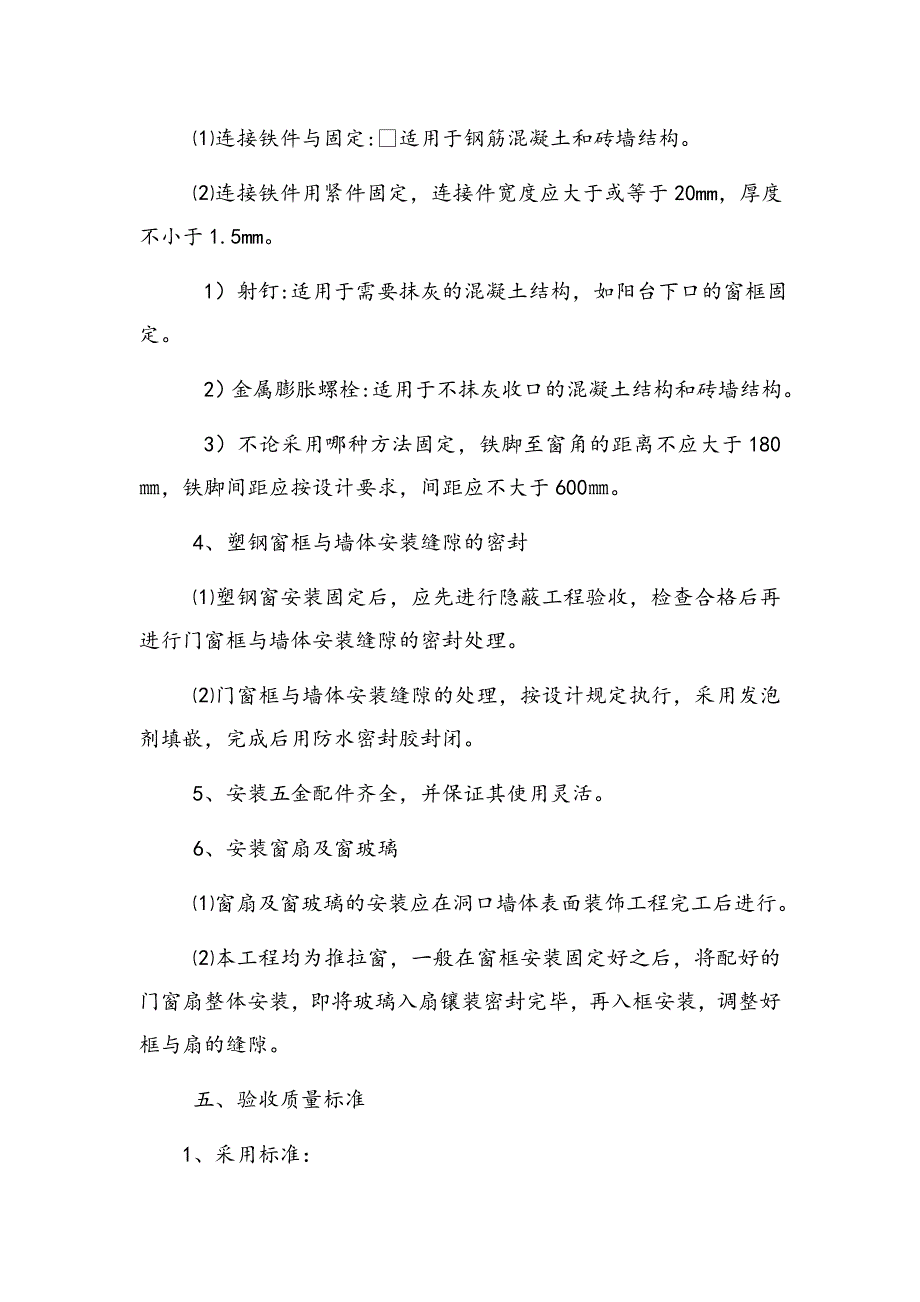

3、如有预埋件的门窗洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求，如有影响门窗安装的问题应及时进行处理。 检查塑钢窗，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理，合格后才能进行安装。 四、操作工艺 1、防腐处理连接铁件、固定件等安装用金属零件，除不锈钢外，均应进行防腐处理。 2、就位和临时固定根据门窗安装位置墨线，将塑钢窗装入洞口就位，将木楔塞入塑钢窗框和四周墙体间的安装缝隙，调整好门窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准，用木楔或其他器具临时固定。 3、塑钢窗框与墙体的连接固定 连接铁件与固定:适用于钢筋混凝土和砖墙结构。 连接铁件用紧件固定，连接件
4、宽度应大于或等于20mm，厚度不小于1.5mm。 1）射钉:适用于需要抹灰的混凝土结构，如阳台下口的窗框固定。 2）金属膨胀螺栓:适用于不抹灰收口的混凝土结构和砖墙结构。 3）不论采用哪种方法固定，铁脚至窗角的距离不应大于180，铁脚间距应按设计要求，间距应不大于600。 4、塑钢窗框与墙体安装缝隙的密封 塑钢窗安装固定后，应先进行隐蔽工程验收，检查合格后再进行门窗框与墙体安装缝隙的密封处理。 门窗框与墙体安装缝隙的处理，按设计规定执行，采用发泡剂填嵌，完成后用防水密封胶封闭。5、安装五金配件齐全，并保证其使用灵活。 6、安装窗扇及窗玻璃 窗扇及窗玻璃的安装应在洞口墙体表面装饰工程完工后进行。
5、 本工程均为推拉窗，一般在窗框安装固定好之后，将配好的门窗扇整体安装，即将玻璃入扇镶装密封完毕，再入框安装，调整好框与扇的缝隙。 五、验收质量标准1、采用标准：建筑玻璃应用技术规程(JGJ113-2003)建筑安全玻璃管理规定（发改运行【2003】2116号文2、主控项目2.1塑料门窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和复验报告；检查隐蔽工程验收记录。2.2塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位
6、置应正确，连接方式应符合设计要求。固定应距窗角、中横框、中竖框150-200mm，固定点间距应不大于600mm。检验方法：观察；手扳检查：检查隐蔽工程验收记录。2.3塑料门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼樘料连接紧密，固定点间距应不大于600mm。检验方法：观察；手扳检查；尺量检查；检查进场验收记录。2.4塑料门窗扇应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱措施。检验方法：观察；开启和关闭检查；手扳检查。2.5塑料门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。检验方
7、法：观察；手扳检查；尺量检查。2.6塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。检验方法：观察；检查隐蔽工程验收记录。3、一般项目3.1塑料门窗表面应洁净、平整、光滑，大面应无划痕、碰伤。检验方法：观察。3.2塑料门窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。3.3塑料门窗扇的开关力应符合下列规定：3.3.1平开门窗扇平铰链的开关力就不大于80N；滑撑铰链的开关力应不大于80N，并不小于30N。3.3.2推拉门窗扇的开关力应不大于100N 。检验方法：观察；用弹簧秤检查。3.3玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷
8、边、脱槽。检验方法：观察。3.4排水孔应畅通，位置和数量应符合设计要求。检验方法：观察。3.5塑料门窗安装的允许偏差和检验方法应符合表达。5.4.13的规定。塑料门窗安装的允许偏差和检验方法项次项目允许偏差（mm）检验方法1门窗槽口宽度、高度高度1500mm2用钢尺检查1500mm32门窗槽口宽度对角线长度差2000mm3用钢尺检查2000mm5用1m水平尺和塞尺检查3门窗框的正、侧面垂直度3用钢尺检查4门窗横框的水平度3用钢直尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心5用钢直尺检查7双层门窗内外框间距4用钢尺检查8同樘平开门窗相邻扇高度差2用钢直尺检查9平开门窗铰链部位配合间隙+2
9、-1用塞尺检查10推拉门窗与框搭接量+1.5 -2.5用钢直尺检查11推拉门窗扇与竖框平行度2用1m水平尺和塞尺检查六、施工注意事项1、避免工程质量通病1.1门窗框固定不好，水平度、垂直度、对角线长度等超差，门窗框起鼓变形:门窗框临时固定后，在填塞与墙体之间的缝隙，注意不要使门窗框移位倾斜变形，应待门窗框安装固定牢固后，再除掉定位木楔或其他器具。1.2塑钢窗表面腐蚀变形:施工时严格做好产品保护，及时补封好破损掉落的保护胶纸和薄膜，并及时清除溅落在铝门窗表面的灰浆污物。1.3门窗扇玻璃密封条脱落:玻璃厚度与扇挺镶嵌槽及密封条的尺寸配合要符合国家标准及设计要求，安装密封条时应留有伸缩余量。1.4门
10、窗表面划痕:使用工具清理铝门窗表面时不得划伤、割伤铝合金型材表面。1.5外观不整洁:门窗表面污迹应用专门溶剂或洁净的水及棉纱清洗掉，填嵌密封胶多余的胶痕要及时清理掉，确保完工的铝门窗表面整洁美观。2、主要安全技术措施2.1安全防护用品及措施2.1.1铝门窗安装人员进入施工现场必须戴安全帽，穿防滑的工作鞋，严禁穿拖鞋或光脚。2.2.2高空室外安装铝门窗必须要有安全网、护身栏等防护设施，高处作业必须系好安全带。2.2施工机具2.2.1如有需焊接部位，焊接机械的使用要符合施工现场临时用电安全技术规范 (JGJ46-2005)第八章第五节“焊接机械”的规定，并注意电焊火花的防火安全。2.2.2电动螺丝
11、刀、手电钻、冲击电钻等必须选用二类手持式电动工具，严格遵守手持电动工具的管理、使用、检查和维修安全技术规程(GB/T 3787-2006)，每季度至少全面检查一次；现场使用要符合施工现场临时用电安全技术规范(JGJ46-88)第八章第六节“手持式电动工具”的规定，确保使用安全。2.3射枪2.3.1操作人员要经过培训，严格按规定程序操作，工作时要戴防护眼镜，严禁枪口对人。2.3.2射钉弹要按有关爆炸和危险物品的规定进行搬运、贮存使用，存放环境要整洁、干燥、通风良好、温度不高于40度，不得碰撞，用火烘烤或高温加热射钉弹，哑弹不得随地乱丢。2.3.3墙体必须牢固、坚实并具承受射冲力的刚度。在薄墙、轻
12、质墙上射钉时，墙的另一面不得有人，以防射穿伤人。2.3.4特种钢钉:钉特种钢钉应选用重量大的榔头，操作人员要戴防护眼镜。为防止钢钉飞跳伤人，可用钳子夹住再行敲击。2.4玻璃搬运和安装2.4.1搬运玻璃前首先检查玻璃是否有裂纹，特别要注意暗裂，确认完好才搬运。2.4.2搬运玻璃时必须戴手套、穿长袖衫，玻璃要竖向，以防玻璃锐边割手或玻璃断裂伤人。2.4.3高处安装玻璃时应稳妥置放，其垂直下方不得有人。2.4.4风力五级以上难以控制玻璃时，应停止搬运和安装玻璃。2.5门窗清洁使用天清洁剂清洁门窗时，室内要通风良好，戴好口罩，严禁吸烟，周围不准有火种，沾有天那水的棉纱布应收集在金属容器内及时处理。七、
13、产品保护7.1铝门窗运输时应妥善捆扎，樘与樘之间用非金属软质材料隔垫开，吊运时选择牢靠平整的作点，防止门窗相互磨损、挤压扭曲变形，损坏附件。7.2铝门窗进入施工现场后应在室内竖直排放，产品不能接触地面，底部用枕木垫平高于地面100以上，严禁与酸、碱性材料一起存放，室内应清洁、干燥、通风。7.3铝门窗装入洞口就位临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封包扎好，再进行门窗框与墙体安装缝隙的填嵌密封和洞口墙体表面装饰等施工，以防止水泥砂浆、灰水、喷涂材料等污损铝门窗表面。在室内外湿作业未完成前，不得破坏门窗表面保护材料。7.4进行焊接作业时，应采取措施，防止电焊火花损坏周
14、围的铝合金门窗型材、玻璃等材料。7.5禁止人员踩踏铝门窗，不得在铝门窗框架上安放脚手架、悬挂重物，经常出入的门洞口，应及时用木板将门框保护好，严禁擦碰铝门窗产品，防止铝门窗变形损坏。7.6铝门窗清洁时，保护胶纸要妥善剥离，注意不得划伤、刮花铝合金表面氧化膜。八、职业健康与环境保护8.1现场所产生的垃圾、废料等及时回收倒在指定垃圾堆放点，保持施工现场清洁卫生。8.2新员工上岗前要进行职业安全健康卫生培训教育，在岗期间要定期组织员工进行职业安全健康卫生培训教育。8.2.1培训教育内容：学习和掌握相关的职业安全健康卫生知识。遵守职业病防治法律、法规、规章和操作规程。正确使用和维护职业病防护设备和个人
15、使用的职业病防护用品。发现职业病危害事故隐患及时报告。8.3建立健全有毒有害岗位职业安全健康、劳动卫生责任制。建立检查制度，定期分析生产环境提出改善措施。8.3.1及时采取防尘措施，尽量避免粉尘污染，减少员工接尘的时间，定期对接触有害因素的员工进行体检。8.3.2发生急性中毒事件时，要及时进行处理并向职业安全健康劳动卫生部门和市（区）安监部门、市（区）建设部门报告。8.3.3制订职业安全健康卫生和职业病防治报告制度，并要求严格执行。8.3.4严格执行中华人民共和国职业病防治法和国家、广东省规定的职业健康卫生安全的有关法律、法规。宣传贯彻执行劳动保护、职业卫生健康的方针、政策。8.4职业安全健康劳动卫生防护8.4.1有毒有害产生场所应设有职业安全健康卫生防护装置。由生产过程、劳动过程中产生的可能影响劳动者健康安全的有害的化学、物理、生物因素以及其他职业危害有害因素。、如工作场地
