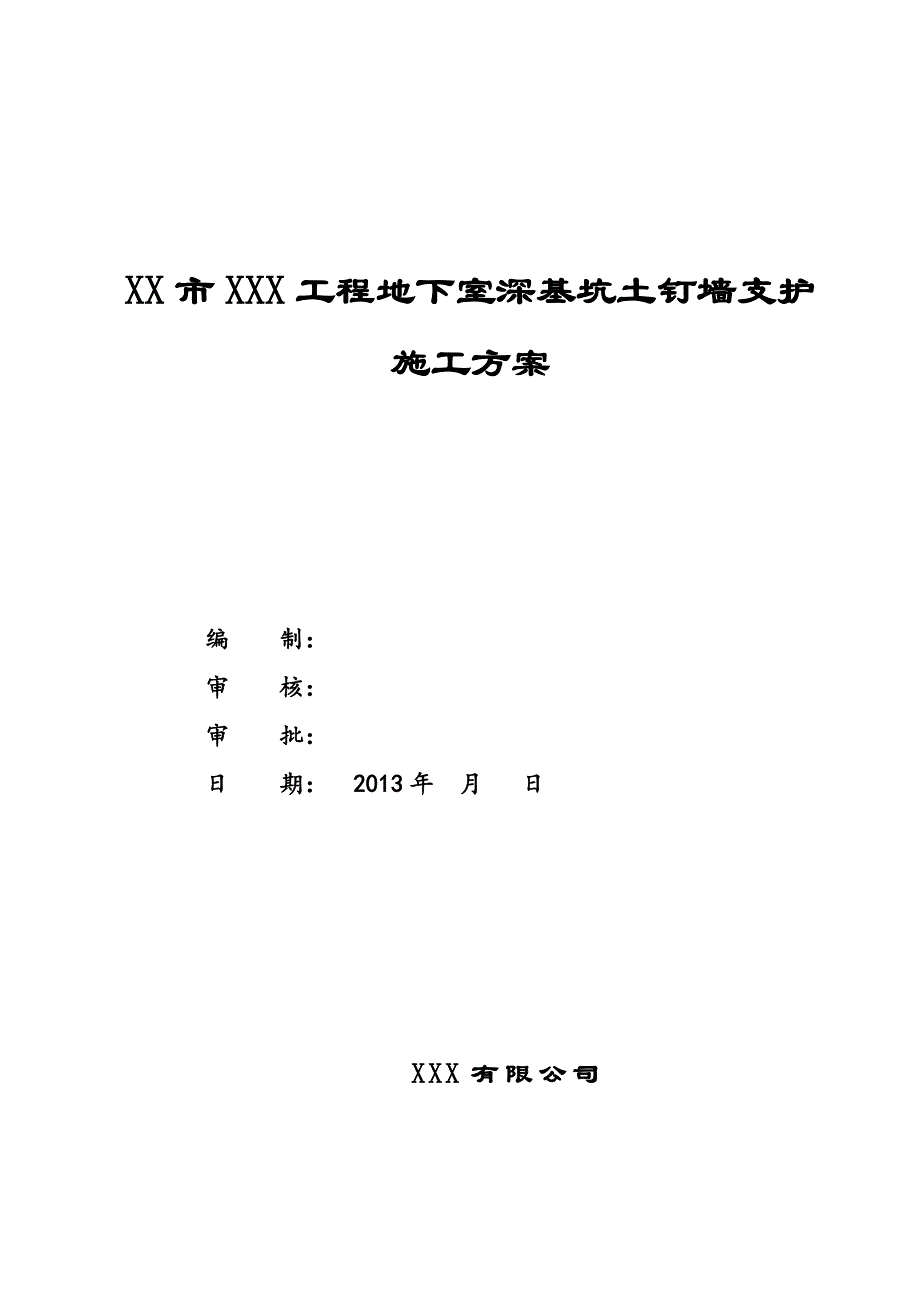

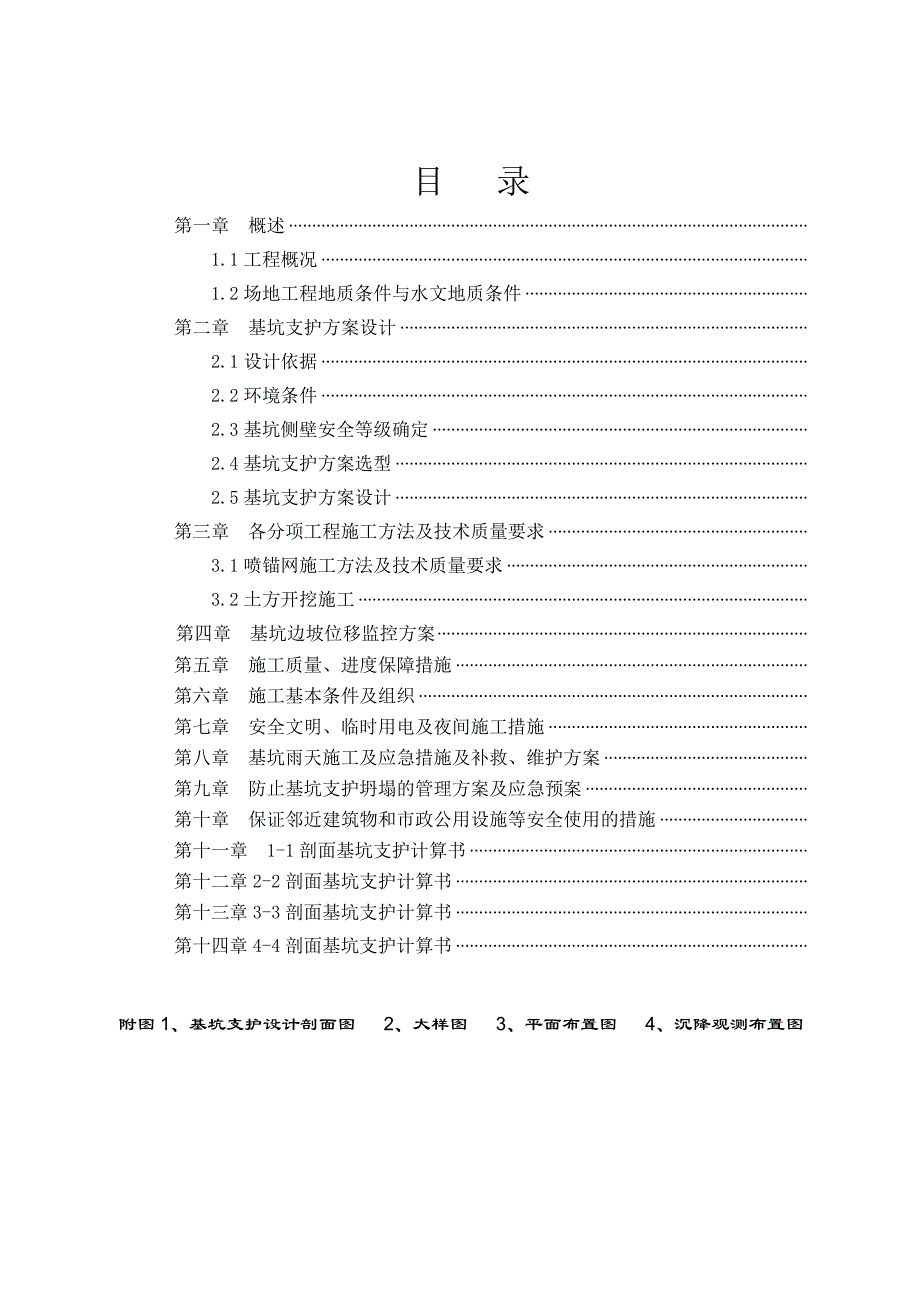

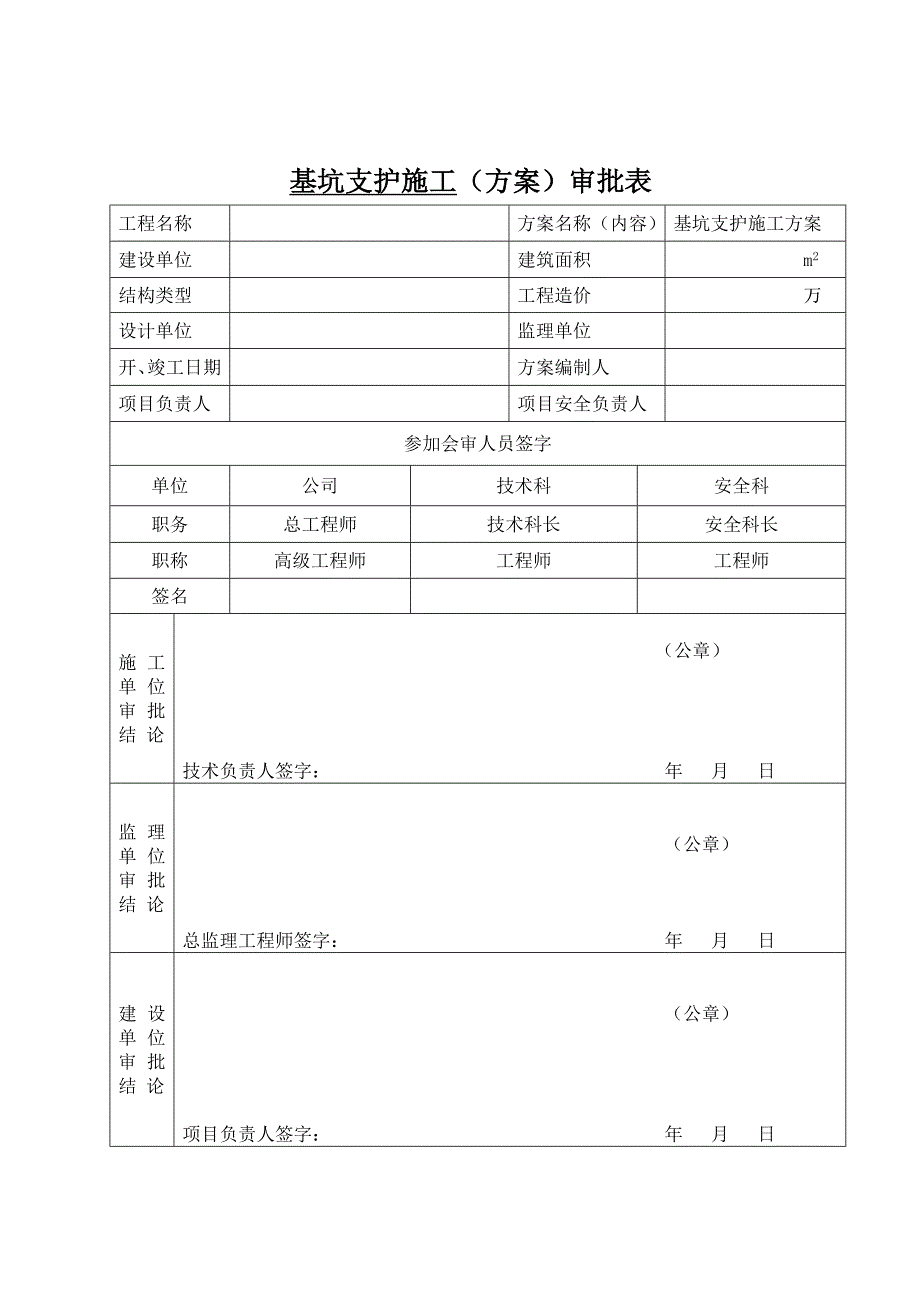

1、基坑支护施工（方案）审批表工程名称方案名称（内容）基坑支护施工方案建设单位建筑面积 m2结构类型工程造价 万设计单位监理单位开、竣工日期方案编制人项目负责人项目安全负责人参加会审人员签字单位公司技术科安全科职务总工程师技术科长安全科长职称高级工程师工程师工程师签名施工单位审批结 论（公章）技术负责人签字： 年 月 日监理单位审批结 论（公章）总监理工程师签字： 年 月 日 建设单位审批结 论（公章）项目负责人签字： 年 月 日 XX市XXX工程地下室深基坑土钉墙支护施工方案编 制： 审 核： 审 批：日 期： 2013年 月 日XXX有限公司目 录第一章 概述1.1工程概况1.2场地工程地质条
2、件与水文地质条件第二章 基坑支护方案设计2.1设计依据2.2环境条件2.3基坑侧壁安全等级确定2.4基坑支护方案选型2.5基坑支护方案设计第三章 各分项工程施工方法及技术质量要求3.1喷锚网施工方法及技术质量要求3.2土方开挖施工第四章 基坑边坡位移监控方案第五章 施工质量、进度保障措施第六章 施工基本条件及组织第七章 安全文明、临时用电及夜间施工措施第八章 基坑雨天施工及应急措施及补救、维护方案第九章 防止基坑支护坍塌的管理方案及应急预案第十章 保证邻近建筑物和市政公用设施等安全使用的措施第十一章 1-1剖面基坑支护计算书第十二章2-2剖面基坑支护计算书第十三章3-3剖面基坑支护计算书第十四
3、章4-4剖面基坑支护计算书附图1、基坑支护设计剖面图 2、大样图 3、平面布置图 4、沉降观测布置图第一章 概述1.1工程概况XX市XXX工程基坑支护分项工程位于XX市XX路与XX路交叉口东约300米路南。拟建建筑物3幢综合楼含商业裙楼，49#楼：地下二层，地上33层底平面尺寸22.5m20.0m；50#楼：地下二层，地上33层，底平面尺寸26.0m20.0m；51#楼地下二层，地上33层，底平面尺寸26.0m20.0m；商业裙楼：地上三层，地下一层。高层为框剪结构，拟采用天然地基；地下室呈矩形。49#50#51#楼及商业裙楼基坑整体开挖，高层暂定开挖深度10.0米，商业裙楼暂定开挖深度6.0
4、米，主楼北坡暂定开挖深度4.0米。1.2场地工程地质条件及水文地质条件1、地层情况按其时代成因、工程地质特征自上而下分为9个单元土层，现分述如下：第层：杂填土；第层：粉质粘土；第层：粗砂；第层：粉质粘土；第层：含卵砾砂；第层：泥质粗砂；第层：含砾粗砂；第层：粘土。2、场地地下水拟建场地勘探深度内，水位埋深在12.4-12.6米之间，根据含水层的埋藏条件和地下水的水力特征，属第四系松散岩类孔隙潜水，主要赋存于含卵砾砂及下部砂性土体，渗透性较好，补给来源主要是大气季节性降水和白河河水侧向迳流补给，主要受季节性降水、人工开采及白河橡胶坝拦蓄影响，地下水位年变幅1.02.0m。第二章 基坑支护方案设计
5、2.1设计依据1. 建筑基坑支护技术规程JGJ120-20122中国建科深基坑支护软件3建筑地基基础工程施工质量验收规范GB50202-20024建筑地基基础设计规范GB50007-20115.建筑施工土石方工程安全技术规范JGJ180-20096、建筑基坑工程监测技术规范（GB50497-2009）7、建筑边坡工程技术规范（GB50330-2002）8、河南省建筑深基坑管理规定9、XX楼设计施工图10、XX楼岩土工程勘查报告2.2环境条件本工程位于XX市XX路与XX路交叉口东约300米路南，拟建场地周边东坡局部距二层办公楼4.3米，其他三面距建筑物较远达15米以上。；设计及施工时要充分考虑基
6、坑开挖支护对周边环境的影响。3.3基坑侧壁安全等级确定根据建筑基坑支护技术规程JGJ120-99表3.1.3中安全等级的划分标准，本工程基坑开挖深度暂按10.0米，如果支护结构破坏、土体失稳或过大变形，影响很严重，基坑侧壁安全等级确定为一级。基坑侧壁重要性系数取1.1。3.4基坑支护方案选型3.4.1基坑支护难点分析：本工程基坑开挖深度大，对于10米深的基坑，地面沉降影响最大的区域恰在这些建筑物的位置，基坑的变形值如不严格控制在规范规定的沉降允许值内，会引起的地面沉降而裂缝及破坏，因此，严格控制基坑周围地面沉降以保证周遍坡面及施工安全是本方案的一个难点和重点。本工程对地面的沉降值将严格控制在3
7、cm之内。为了对基坑变形值进行严格控制，需要锚杆提供较高的抗拔力，如何在基坑所在的土层中做出高抗拔力的锚杆，也是本工程的一个重要关键技术问题，也是本方案的一个难点和重点。3.4.2支护方案选型：本工程基坑深度10米。目前基坑支护方式主要有地下连续墙、水泥土墙、悬臂桩、内支撑、土钉墙支护体系等。1、地下连续墙：该方案是通过特殊手段在地下构筑连续钢筋混凝土墙体，它也可作为地下结构外墙的同时，兼用于基坑开挖挡水、防渗等作用，但其造价昂贵，是普通支护的5到10倍造价，XX地区很少采用该支护方案。2、水泥土墙：其方案是由水泥土体进行深层搅拌以形成由搅拌桩和桩间土组成的复合式挡土墙，也需要专门的施工和养护
8、时间，而且需要挡墙具有一定的厚度以抵抗主动土压力，受工期和施工场地周边空间限制。3、内支撑：由于本工程基坑平面尺寸较大，从施工角度来说施工难度较大，且对设计的准确性、精度以及施工质量要求较高，另外、支撑体系要在基坑内部布设纵横交错的构件，影响基坑土方开挖及后期主体施工。而且经济投资也相当大，所以不宜在本工程采用。4、悬臂桩又称重力式排桩挡墙，能解决场地狭小，土钉墙无法施工的条件下的基坑支护问题，基坑开挖过程中，可减少分层开挖的次数，便于土方施工。但是此支护方式造价较高，从经济方面考虑，不适合使用。5.土钉墙支护体系：目前做为一种比较常用的支护方式，无论从技术理论还是施工经验等方面，都已经很成熟
9、，在河南以及全国已被广泛应用到岩土工程的各个行业。从施工角度分析，它可以解决临建筑物及场地狭窄问题，从技术及经济角度分析，它安全性高、造价适中，所以适合在本工程边坡支护中应用。2.5基坑支护方案设计为降低工程支护造价，边坡支护设计时要根据基坑周边情况对边坡进行分段，根据各段实际情况区别对待。基坑东坡距二层建筑物坡面为（1-1）剖面，北坡裙楼部位基坑为（2-2）剖面，北坡主楼部位基坑为（3-3）剖面，西坡、南坡为（4-4）剖面。具体详见设计图纸。2.5.11-1剖面支护设计基坑东坡距二层建筑物坡面，采用喷锚支护结构，放坡系数1：0.3，从上至下共设五层锚杆。锚杆孔径10cm，锚杆倾角122度，锚
10、杆纵向间距1.60-1.70m，横向间距1.30m，梅花形布置，各层锚杆长度及锚筋规格见表1。1-1剖面各层锚杆长度规格一览表1层 数12345锚筋规格2020202020锚杆长度(m)9.012.012.010.06.0 1-1剖面面层设计：设计锚杆的横压筋规格为2根12，通长设置，与锚杆（锚管）“井”型端部单面焊接，横竖压筋规格为2根12，长度0.2m.。钢筋网片6.5200200，现场扎丝绑编；面层喷射C20细石混凝土，厚度80mm，坡顶喷射混凝土，护顶宽度1.5m，厚度及配筋砼面层设计。沿周边设置12加强钢筋与网片钢筋弯勾连接，周边坡顶每3米设置一根竖向18摩擦锚杆，上标高同坡顶砼标高
11、，长1.0米，与坡顶横向12加强筋焊接以增强支护面的整体作用。（详见设计剖面图）2-2剖面支护设计北坡裙楼部位基坑坡面，开挖深度6米，采用喷锚支护结构，一级放坡，放坡系数1：0.6，从上至下共设三层锚杆。锚杆孔径10cm，锚杆倾角122度，锚杆纵向间距1.60-1.70m，横向间距1.60m，梅花形布置，各层锚杆长度及锚筋规格见表2。2-2剖面各层锚杆长度规格一览表2层 数123锚筋规格181818锚杆长度(m)6.08.06.0 2-2剖面面层设计：设计锚杆的横压筋规格为2根12，通长设置，与锚杆（锚管）“井”型端部单面焊接，横竖压筋规格为2根12，长度0.2m.。钢筋网片6.5200200
12、，现场扎丝绑编；面层喷射C20细石混凝土，厚度80mm，坡顶喷射混凝土，护顶宽度1.5m，厚度及配筋砼面层设计。沿周边设置12加强钢筋与网片钢筋弯勾连接，周边坡顶每3米设置一根竖向18摩擦锚杆，上标高同坡顶砼标高，长1.0米，与坡顶横向12加强筋焊接以增强支护面的整体作用。（详见设计剖面图）3-3剖面支护设计北坡主楼部位基坑坡面，开挖深度4.0米，采用喷锚支护结构，放坡系数1：0.6，从上至下共设二层锚杆。锚杆孔径10cm，锚杆倾角122度，锚杆纵向间距1.30m，横向间距1.80m，梅花形布置，各层锚杆长度及锚筋规格见表3。3-3剖面各层锚杆长度规格一览表3层 数12锚筋规格1818锚杆长度
13、(m)8.06.03-3剖面面层设计：设计锚杆的横压筋规格为2根12，通长设置，与锚杆（锚管）“井”型端部单面焊接，横竖压筋规格为2根12，长度0.2m.。钢筋网片6.5200200，现场扎丝绑编；面层喷射C20细石混凝土，厚度80mm，坡顶喷射混凝土，护顶宽度1.5m，厚度及配筋砼面层设计。沿周边设置12加强钢筋与网片钢筋弯勾连接，周边坡顶每3米设置一根竖向18摩擦锚杆，上标高同坡顶砼标高，长1.0米，与坡顶横向12加强筋焊接以增强支护面的整体作用。（详见设计剖面图）4-4剖面支护设计基坑西坡、南坡面，采用喷锚支护结构，放坡系数1：0.6，从上至下共设五层锚杆。锚杆孔径10cm，锚杆倾角122度，锚杆纵向间距1.60-1.70m，横向间距1.60m，梅花形布置，各层锚杆长度及锚筋规格见表1。4-4剖面各层锚杆长度规格一览表4层 数12345锚筋规格1818181818锚杆长度(m)6.010.010.09.06.0 4-4剖面面层设计：设计锚杆的横压筋规格为2根12，通长设置，与锚杆（锚管）“井”型端部单面焊接，横竖压筋规格为2根12，长度0.2m.。钢筋网片6.5200200，现场扎丝绑编；面层喷射C20细石混凝土，厚度80mm，坡顶喷射混凝土，护顶宽度1.5m，厚度及配筋砼面层设计。沿周边设置12加强钢筋与网片钢筋弯勾连接，周边坡顶每3米设置一
