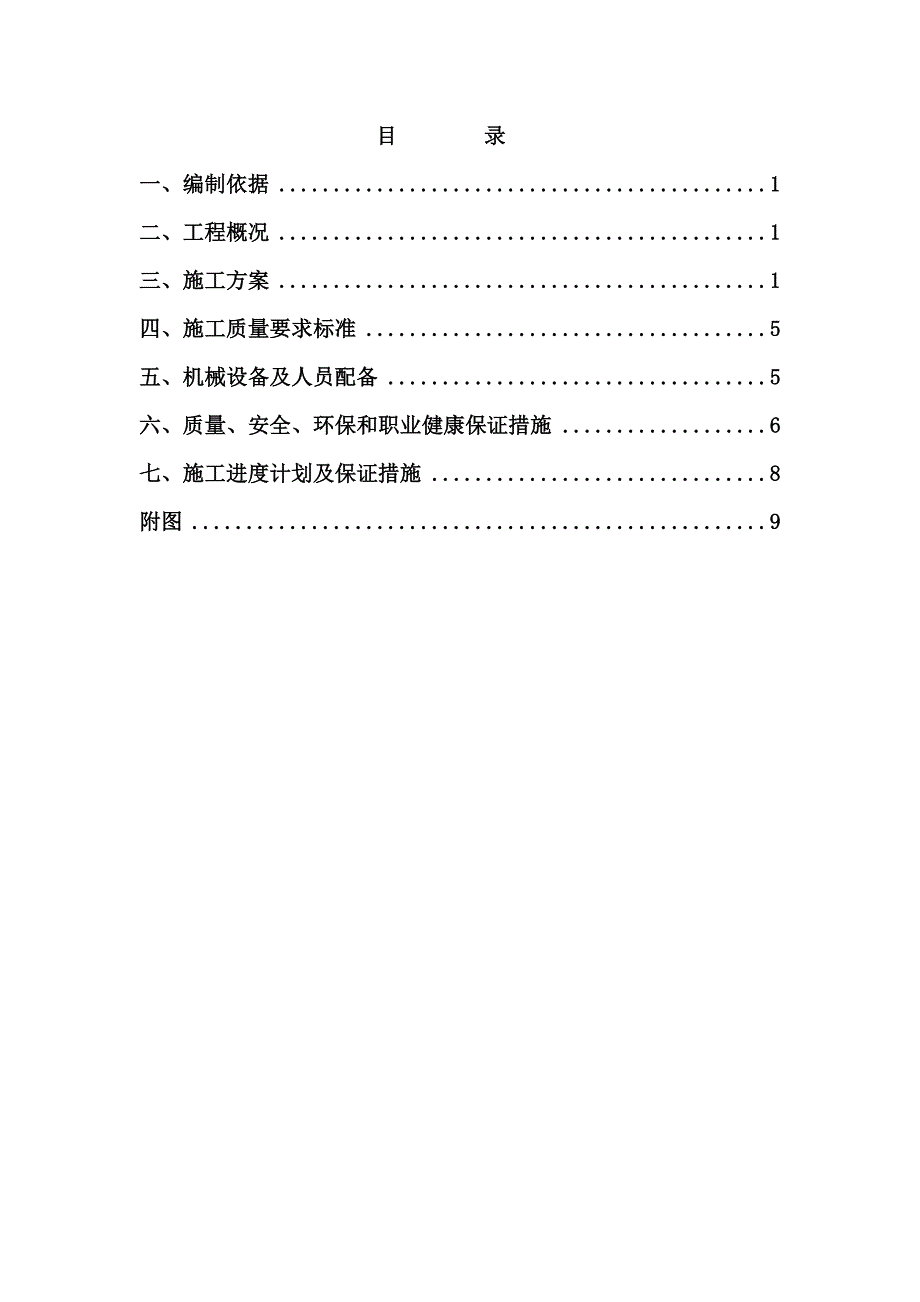

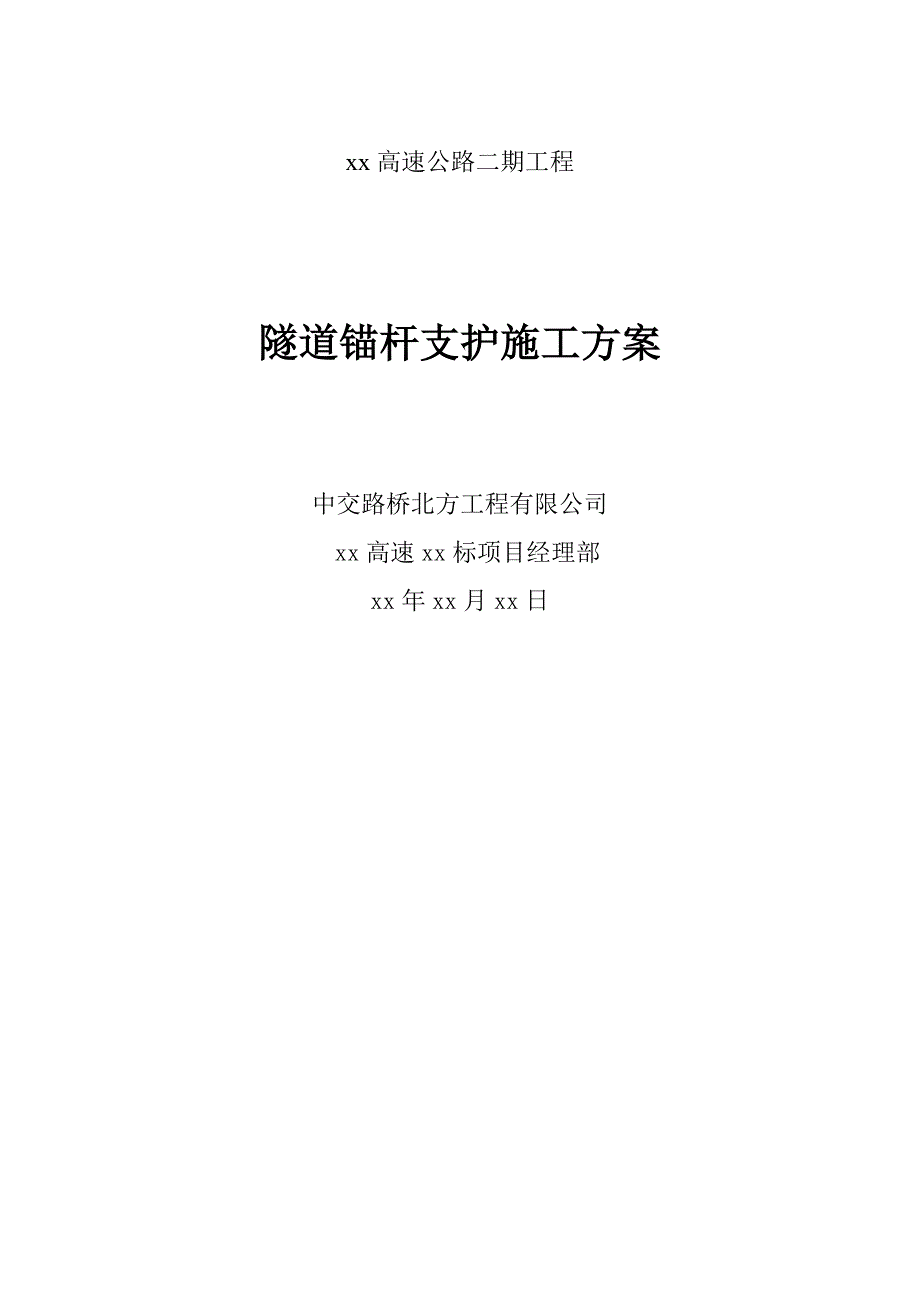

1、xx高速公路二期工程隧道锚杆支护施工方案中交路桥北方工程有限公司xx高速xx标项目经理部xx年xx月xx日目 录一、编制依据1二、工程概况1三、施工方案1四、施工质量要求标准5五、机械设备及人员配备5六、质量、安全、环保和职业健康保证措施6七、施工进度计划及保证措施8附图9一、编制依据1.1、xx高速公路二期工程xx合同段两阶段施工图设计图纸，总监办下发的文件和要求。1.2、公路隧道施工技术规范（JTJ042-94）1.3、公路工程施工安全技术规范（JTJ076-95）1.4、公路工程质量检验评定标准（JTG F80/1-2004）1.5、公路工程国内招标文件范本（2003年版）。1.6、现场

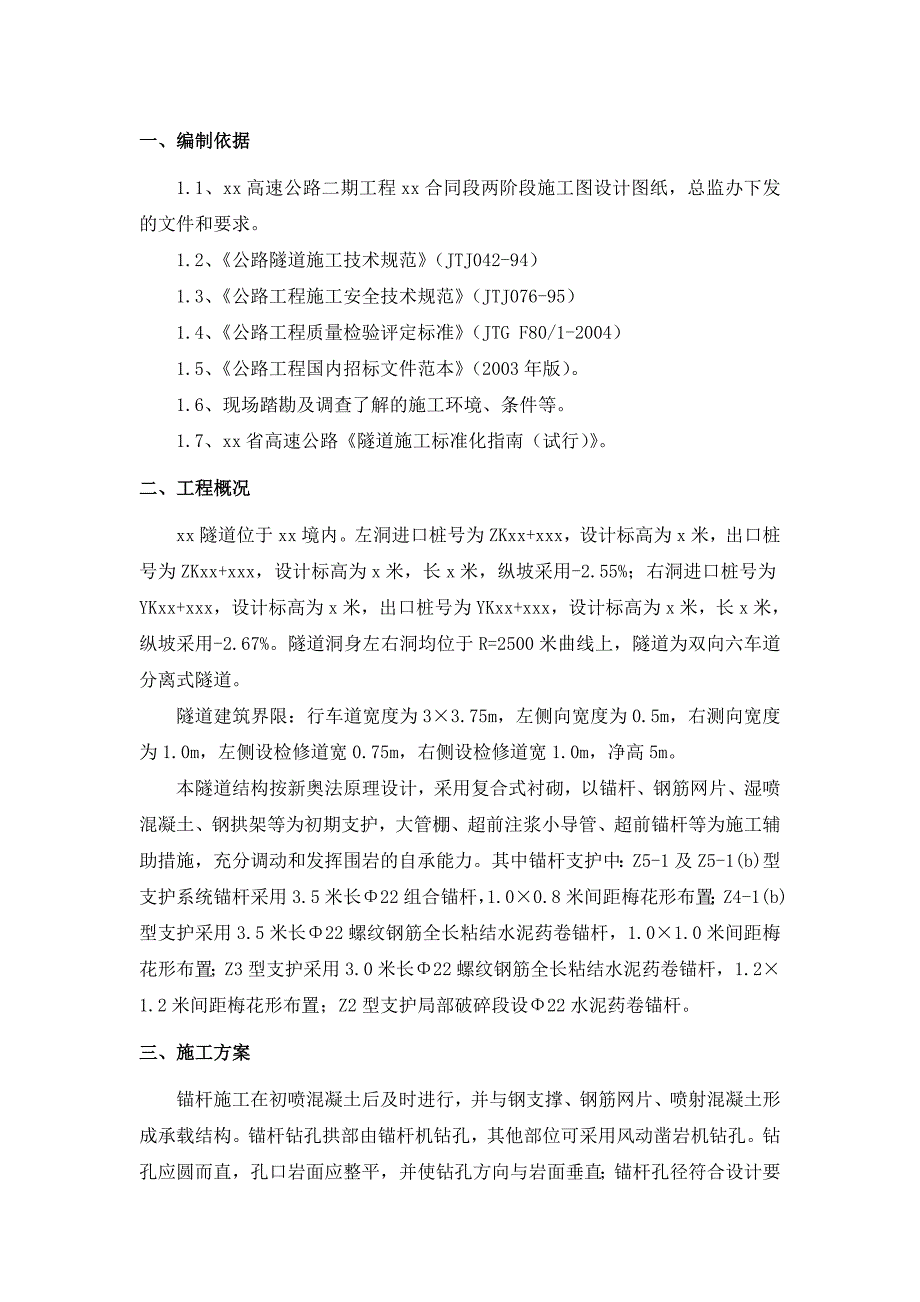

2、踏勘及调查了解的施工环境、条件等。1.7、xx省高速公路隧道施工标准化指南（试行）。二、工程概况xx隧道位于xx境内。左洞进口桩号为ZKxx+xxx，设计标高为x米，出口桩号为ZKxx+xxx，设计标高为x米，长x米，纵坡采用-2.55%；右洞进口桩号为YKxx+xxx，设计标高为x米，出口桩号为YKxx+xxx，设计标高为x米，长x米，纵坡采用-2.67%。隧道洞身左右洞均位于R=2500米曲线上，隧道为双向六车道分离式隧道。隧道建筑界限：行车道宽度为33.75m，左侧向宽度为0.5m，右测向宽度为1.0m，左侧设检修道宽0.75m，右侧设检修道宽1.0m，净高5m。本隧道结构按新奥法原理设
3、计，采用复合式衬砌，以锚杆、钢筋网片、湿喷混凝土、钢拱架等为初期支护，大管棚、超前注浆小导管、超前锚杆等为施工辅助措施，充分调动和发挥围岩的自承能力。其中锚杆支护中：Z5-1及Z5-1(b)型支护系统锚杆采用3.5米长22组合锚杆，1.00.8米间距梅花形布置；Z4-1(b)型支护采用3.5米长22螺纹钢筋全长粘结水泥药卷锚杆，1.01.0米间距梅花形布置；Z3型支护采用3.0米长22螺纹钢筋全长粘结水泥药卷锚杆，1.21.2米间距梅花形布置；Z2型支护局部破碎段设22水泥药卷锚杆。三、施工方案锚杆施工在初喷混凝土后及时进行，并与钢支撑、钢筋网片、喷射混凝土形成承载结构。锚杆钻孔拱部由锚杆机钻
4、孔，其他部位可采用风动凿岩机钻孔。钻孔应圆而直，孔口岩面应整平，并使钻孔方向与岩面垂直；锚杆孔径符合设计要求。所有锚杆都必须安装垫板，当锚杆不垂直岩面时用垫片调整，垫片密贴岩面，锚杆安装后外露长度不超过100mm。1、组合式锚杆施工级围岩的Z5-1及Z5-1(b)型支护系统锚杆采用组合锚杆，由22螺纹钢筋、R25中空锚杆通过连接套连接组合构成杆体，并与锚头、排气管、垫板等组合构成组合式锚杆整体。如下图： 1.1、施工准备1.1.1、根据地质及设计图进行注浆配合比设计及试验。1.1.2、按设计图加工制作组合式锚杆半成品，如连接主杆体、装好锚头、排气管等。1.2、钻孔、安装锚杆测量中线、标高，画出
5、开挖轮廓线，并在掌子面上标出锚杆孔位，用锚杆机或风动凿岩机钻孔，用高压风将孔内杂物吹净；在合格的锚孔中插入装好锚头、排气管的锚杆，安装止浆塞、垫板、螺母。1.3、注浆水泥浆液在拌和机内搅拌，并在注浆过程中不停搅拌。水灰比控制在0.450.5，注浆压力控制在0.30.8Mpa。浆液由出浆口注入，锚孔内空气由排气管排出，当排气孔中有浆液流出时结束注浆。止浆塞采用可记忆止浆塞，把注浆过程中的相应参数如孔口压力、注浆量、注浆日期等存储起来，在施工结束后可随时采用数据采集仪采集数据，以判断注浆是否达到要求。1.4、组合式锚杆施工注意事项1.4.1、锚杆安装中须特别注意保护好排气管，保证排气管顺直，排气通
6、畅。1.4.2、因中空锚杆为注浆盲区，固中空锚杆段表面采用热镀锌处理，以防锈蚀。1.4.3、配制水泥浆液时，严防杂物混入，在进入注浆泵之应进行过滤。1.4.4、配制好的浆液应在规定时间内注完，随配随用。1.5、组合式锚杆施工工艺见下图不合格注浆配比设计与试验测量布孔凿岩机或锚杆机钻孔清孔，成孔检查组合式锚杆安装注浆注浆检查下道工序组合式锚杆加工制作材料准备浆液配制合格组合式锚杆施工工艺图2、水泥药卷锚杆施工本隧道的、级围岩的Z2、Z3、Z4-1(b)型支护系统锚杆采用22全粘接药卷锚杆。2.1、锚杆将根据设计图现场制做，按设计布置钻孔，用高压风将孔内杂物吹净。2.2、将水泥药包放入水中泡至软而
7、不散时取出，然后用工具将药包推入孔内塞满至孔深1/31/2处，中途药包不得破裂。2.3、打入锚杆，锚杆杆体应注意旋转，使药包充分搅拌，以锚杆达孔底且孔口有浆液流出为止。锚杆插入时不得偏斜或脱落，安设杆体后立即安装垫板并拧紧螺帽。水泥药卷锚杆施工示意图2.4、水泥药卷锚杆施工工艺见下图：测量布孔凿岩机或锚杆机钻孔清孔，成孔检查水泥药包塞入锚杆安装水泥药包浸泡锚杆制作水泥药卷锚杆施工工艺图3、锚杆施工工艺控制要点3.1、打孔前做好量测工作，严格按设计要求布孔并做好标记，打孔偏差不大于50mm；锚杆孔的孔轴方向满足施工图纸的要求，操作工把凿岩机钻杆的位置摆好并用定位块将其稳固地顶在岩面上。3.2、锚
8、杆孔深、间距和锚杆长度、根数均要符合设计及规范要求。孔深偏差值不大于50mm。3.3、用高压风冲洗、清扫锚杆孔，确保孔内不留石粉，不得用水冲洗钻孔。3.4、锚杆孔径符合设计要求，允许偏差控制在020mm之间。3.5、锚杆安设后不得随意敲击，其端部3天内不得悬挂重物。四、施工质量要求标准1、基本要求1.1、锚杆的材质、类型、质量、规格、数量和性能必须符合设计和规范的要求。1.2、锚杆插入孔内的长度不得短于设计长度的95%。1.3、组合锚杆的注浆强度不小于设计和规范要求，锚杆孔内灌浆密实饱满。1.4、锚杆垫板应满足设计要求，垫板应紧贴围岩，围岩不平时要用M10砂浆填平。1.5、锚杆应垂直于开挖轮廓
9、线布设。2、外观鉴定钻孔方向应尽量与围岩和岩层主要结构面垂直，锚杆垫板与岩面紧贴。3、实测项目项次检查项目规定值或允许差检查方法和频率1锚杆数量(根)不小于设计按分项工程统计2锚杆拔力(KN)28d拔力平均值设计值，最小拔力0.9设计值按锚杆数1%且不小于3根做拔力试验3孔位(mm)50尺量：检查锚杆数的10%4钻孔深度(mm)50尺量：检查锚杆数的10%5孔径(mm)符合设计要求尺量：检查锚杆数的10%五、机械设备及人员配备机械设备及人员配备见下表：项 目型 号单位数 量备注支护作业班人x熟练工人开挖台车自制x空压机22M3台x性能良好注浆机台x性能良好风动凿岩机台x性能良好锚杆机台x性能良
10、好六、质量、安全、环保和职业健康保证措施1、质量保证措施1.1、建立完善的质量管理体系及质量保证体系项目成立以项目经理和总工程师为核心的TQC领导小组， 建立严格的质量承包责任制，同经济挂钩，加强对工程质量的全面管理的指导。建立质量检查机构，制定严格的工程质量内部监理制度，严格执行自检、互检与专业检查相结合的质量“三检”制度和工前试验、工中检查、工后检测的试验工作制度。质量工程师行使质量一票否决权，项目经理、总工程师对质量工作全权负责。1.2、严格实行质量责任制实行项目经理、总工、各级技术人员及工班负责人对工程质量负相应责任，层层签订质量终身责任书，做到责任落实到位、责任落实到人，从而提高全员
11、的质量意识。坚决做到奖优罚劣，规范化施工，实行持证上岗。使各级参建人员在实施组织指挥施工中始终坚持“质量第一”的方针，确保工程质量。1.2.1、实行施工质量责任挂牌制，注明管理者、操作者，谁施工谁负责。1.2.2、严格材料采购，检验制度，无检验材料严禁进入全体工程。1.2.3、坚持施工过程的三检制度，做到“检查上道工序，做好未班工序，服务下道工序”。1.2.4、工序间实行质量否决制，确保每道工序100%合格。1.3、施工控制中的技术保证1.3.1、施工前，施工技术负责人组织技术人员和施工管理人员仔细阅读设计文件，了解设计意图，明确施工技术重点、难点，认真进行技术交底，交方法、交工艺、交标准。1
12、.3.2、严格测量放线工作，断面测量要求准确、及时，做到正确指导施工。1.3.3、锚杆规格、尺寸及锚固材料应符合设计要求，布置合理。2.安全保证措施2.1、建立安全保证体系项目设立安全管理机构，建立现场安全监督、检查小组，针对工序特点，进行安全交底，严格执行项目经理部安全保证体系的有关规定，经理部与每个作业人员签订安全生产责任书。2.2、安全教育和培训2.2.1、对新进场的工人进行安全生产的教育和培训，考核合格后，方准许其进入操作岗位。2.2.2、对主要作业工人，进行专门的安全操作培训。2.2.3、在采用新工艺、新方法、新设备或调换工作岗位时，对工人进行新操作方法和新工作岗位的安全教育。2.2
13、.4、设立每周一次的安全活动日，在班前班后会上检查安全生产的活动情况，并对职工进行经常性的安全教育和安全宣传活动。2.3、落实安全责任制，制定安全管理的各项规章制度建立健全各项安全生产的规章和管理制度，体现“全员管理、安全第一”的基本思想，明确安全生产责任，做到职责分明，各负其责。施工中除操作人员本身加强各种安全措施外，经理部也将加大检查力度，搞好各方面的协调工作，坚决杜绝各种事故的发生。严格执行施工安全操作规程。 2.4、各项安全技术措施2.4.1、施工操作人员进入现场时必须佩戴安全帽，施工前，应认真检查和处理作业段的危石，施工机具应布置在安全地带。2.4.2、现场施工配置专职安全员，负责现
14、场的安全管理工作，施工中应不间断地观察围岩变化及地质的变异情况，预防突发事故的发生。2.4.3、对各种施工机具要定期进行检查和维修保养，以保证使用的安全，所有施工机械由专人负责，其他人不得擅自操作。2.4.4、在设备显著位置悬挂操作规程牌，规程牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等。2.4.5、锚杆钻孔施工用的工作台架应牢固可靠，并应设置安全栏杆；向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人；处理管路堵塞前，应消除罐内压力。3、环保和职业健康保证措施3.1、建立健全管理组织机构。工地成立以项目经理为组长，各业务部室和生产班组为成员的
