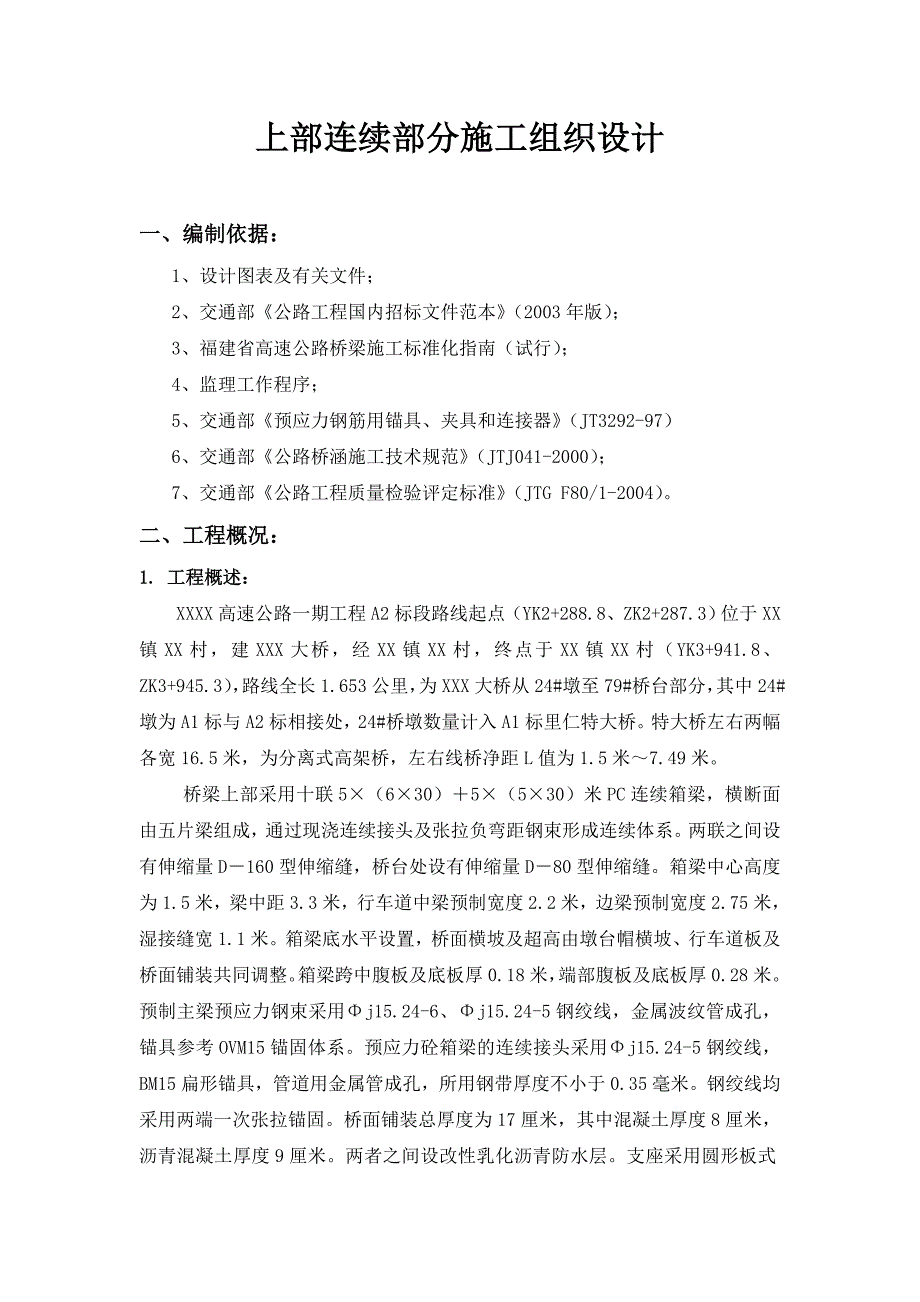

1、上部连续部分施工组织设计一、编制依据:1、 设计图表及有关文件;2、 交通部公路工程国内招标文件范本(2003年版);3、 福建省高速公路桥梁施工标准化指南(试行);4、 监理工作程序;5、 交通部预应力钢筋用锚具、夹具和连接器(JT3292-97)6、 交通部公路桥涵施工技术规范(JTJ041-2000);7、 交通部公路工程质量检验评定标准(JTG F80/1-2004)。二、工程概况:1. 工程概述:XXXX高速公路一期工程A2标段路线起点(YK2+288.8、ZK2+287.3)位于XX镇XX村,建XXX大桥,经XX镇XX村,终点于XX镇XX村(YK3+941.8、 ZK3+945.3
2、),路线全长1.653公里,为XXX大桥从24#墩至79#桥台部分,其中24#墩为A1标与A2标相接处,24#桥墩数量计入A1标里仁特大桥。特大桥左右两幅各宽16.5米,为分离式高架桥,左右线桥净距L值为1.5米7.49米。桥梁上部采用十联5(630)5(530)米PC连续箱梁,横断面由五片梁组成,通过现浇连续接头及张拉负弯距钢束形成连续体系。两联之间设有伸缩量D160型伸缩缝,桥台处设有伸缩量D80型伸缩缝。箱梁中心高度为1.5米,梁中距3.3米,行车道中梁预制宽度2.2米,边梁预制宽度2.75米,湿接缝宽1.1米。箱梁底水平设置,桥面横坡及超高由墩台帽横坡、行车道板及桥面铺装共同调整。箱梁
3、跨中腹板及底板厚0.18米,端部腹板及底板厚0.28米。预制主梁预应力钢束采用j15.24-6、j15.24-5钢绞线,金属波纹管成孔,锚具参考OVM15锚固体系。预应力砼箱梁的连续接头采用j15.24-5钢绞线,BM15扁形锚具,管道用金属管成孔,所用钢带厚度不小于0.35毫米。钢绞线均采用两端一次张拉锚固。桥面铺装总厚度为17厘米,其中混凝土厚度8厘米,沥青混凝土厚度9厘米。两者之间设改性乳化沥青防水层。支座采用圆形板式GYZ350、GYZF4250橡胶支座。下部构造桥墩采用直径为160cm和180cm的钢筋砼双柱式墩身,直径为180cm和200cm的钢筋砼钻孔灌注桩基础,两墩柱间设有系梁

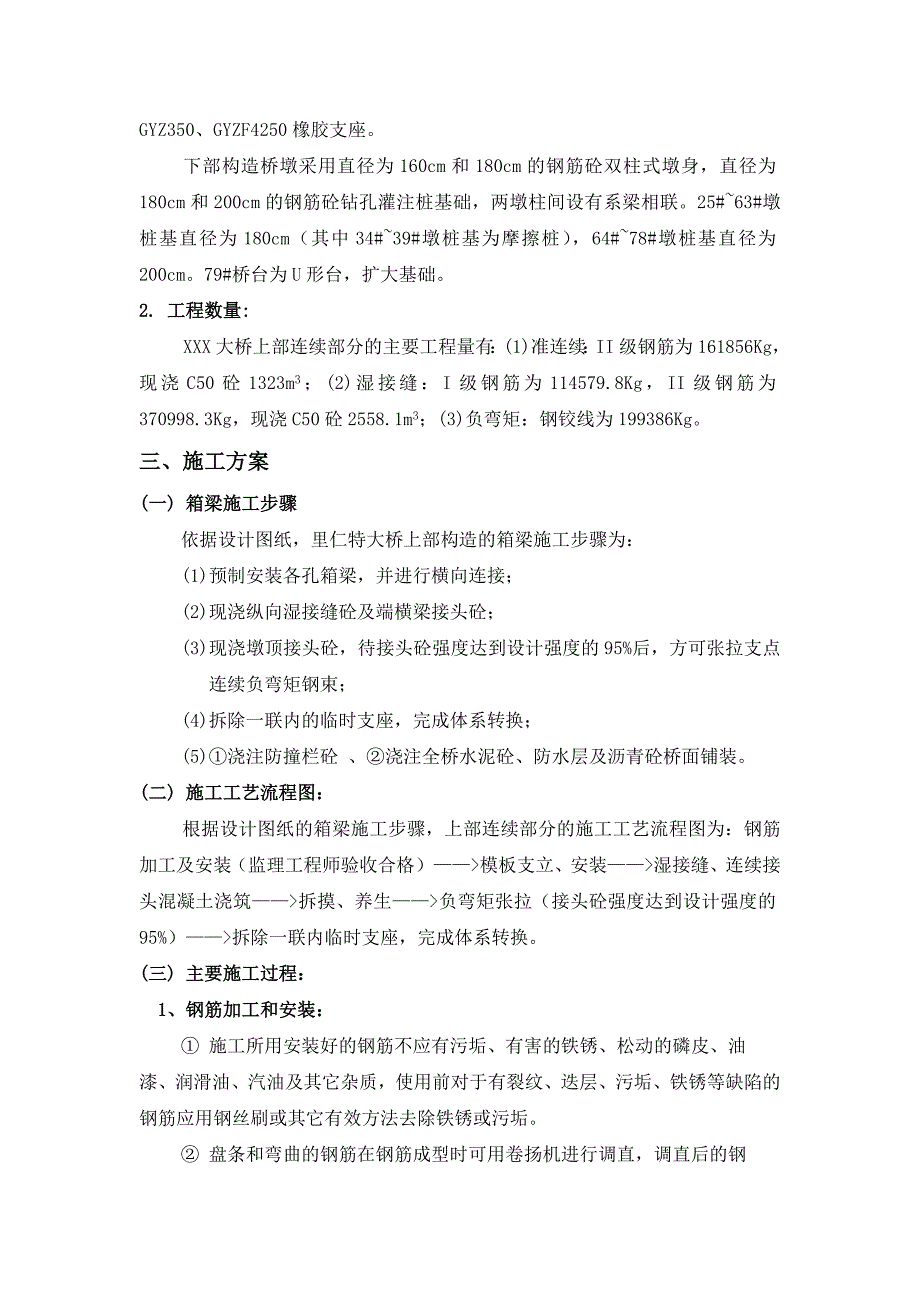

4、相联。25#63#墩桩基直径为180cm(其中34#39#墩桩基为摩擦桩),64#78#墩桩基直径为200cm。79#桥台为U形台,扩大基础。2. 工程数量:XXX大桥上部连续部分的主要工程量有:(1)准连续:II级钢筋为161856Kg,现浇C50砼1323m3;(2)湿接缝:I级钢筋为114579.8Kg,II级钢筋为370998.3Kg,现浇C50砼2558.1m3;(3)负弯矩:钢铰线为199386Kg。三、施工方案(一) 箱梁施工步骤依据设计图纸,里仁特大桥上部构造的箱梁施工步骤为:(1) 预制安装各孔箱梁,并进行横向连接;(2) 现浇纵向湿接缝砼及端横梁接头砼;(3) 现浇墩顶接头
5、砼,待接头砼强度达到设计强度的95%后,方可张拉支点连续负弯矩钢束;(4) 拆除一联内的临时支座,完成体系转换;(5) 浇注防撞栏砼 、浇注全桥水泥砼、防水层及沥青砼桥面铺装。(二) 施工工艺流程图: 根据设计图纸的箱梁施工步骤,上部连续部分的施工工艺流程图为:钢筋加工及安装(监理工程师验收合格)模板支立、安装湿接缝、连续接头混凝土浇筑拆摸、养生负弯矩张拉(接头砼强度达到设计强度的95%)拆除一联内临时支座,完成体系转换。(三) 主要施工过程:1、钢筋加工和安装: 施工所用安装好的钢筋不应有污垢、有害的铁锈、松动的磷皮、油漆、润滑油、汽油及其它杂质,使用前对于有裂纹、迭层、污垢、铁锈等缺陷的钢

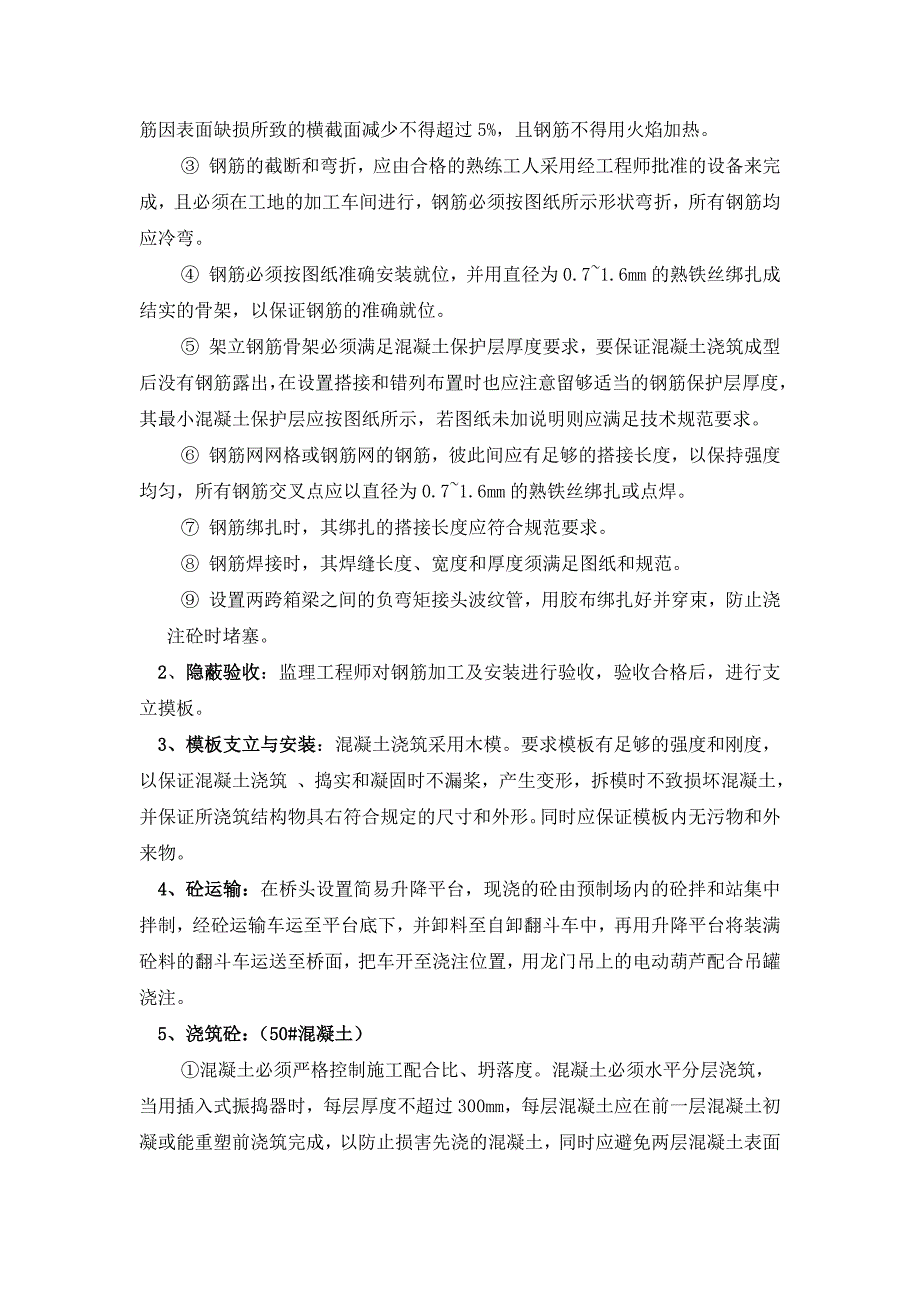

6、筋应用钢丝刷或其它有效方法去除铁锈或污垢。 盘条和弯曲的钢筋在钢筋成型时可用卷扬机进行调直,调直后的钢筋因表面缺损所致的横截面减少不得超过5%,且钢筋不得用火焰加热。 钢筋的截断和弯折,应由合格的熟练工人采用经工程师批准的设备来完成,且必须在工地的加工车间进行,钢筋必须按图纸所示形状弯折,所有钢筋均应冷弯。 钢筋必须按图纸准确安装就位,并用直径为0.71.6mm的熟铁丝绑扎成结实的骨架,以保证钢筋的准确就位。 架立钢筋骨架必须满足混凝土保护层厚度要求,要保证混凝土浇筑成型后没有钢筋露出,在设置搭接和错列布置时也应注意留够适当的钢筋保护层厚度,其最小混凝土保护层应按图纸所示,若图纸未加说明则应满
7、足技术规范要求。 钢筋网网格或钢筋网的钢筋,彼此间应有足够的搭接长度,以保持强度均匀,所有钢筋交叉点应以直径为0.71.6mm的熟铁丝绑扎或点焊。 钢筋绑扎时,其绑扎的搭接长度应符合规范要求。 钢筋焊接时,其焊缝长度、宽度和厚度须满足图纸和规范。 设置两跨箱梁之间的负弯矩接头波纹管,用胶布绑扎好并穿束,防止浇注砼时堵塞。 2、隐蔽验收:监理工程师对钢筋加工及安装进行验收,验收合格后,进行支立摸板。3、模板支立与安装:混凝土浇筑采用木模。要求模板有足够的强度和刚度,以保证混凝土浇筑 、捣实和凝固时不漏桨,产生变形,拆模时不致损坏混凝土,并保证所浇筑结构物具右符合规定的尺寸和外形。同时应保证模板内
8、无污物和外来物。4、砼运输:在桥头设置简易升降平台,现浇的砼由预制场内的砼拌和站集中拌制,经砼运输车运至平台底下,并卸料至自卸翻斗车中,再用升降平台将装满砼料的翻斗车运送至桥面,把车开至浇注位置,用龙门吊上的电动葫芦配合吊罐浇注。5、浇筑砼:(50#混凝土)混凝土必须严格控制施工配合比、坍落度。混凝土必须水平分层浇筑,当用插入式振捣器时,每层厚度不超过300mm,每层混凝土应在前一层混凝土初凝或能重塑前浇筑完成,以防止损害先浇的混凝土,同时应避免两层混凝土表面间脱开,形成明显接缝。砼分层浇筑时,其相邻层浇筑的间歇时间,在环境温度大于30时,不得超过1小时;在环境温度小于30时,不得超过1.5小
9、时。混凝土应由受过训练、有经验、能胜任的人员用机器振捣方法充分捣实,使浇筑的构件无空隙、无分离、无蜂窝等缺陷。混凝土要均匀振捣,振捣器尽量避免与钢筋接触。6、拆模、养生:只有在砼达到一定强度、通知监理工程师同意后方可拆除模板。在浇筑完成后要及时进行养生,养生时保证砼随时都有水分。为防止砼的水分损失,拟采用麻袋覆盖表面、洒水养护,按要求对砼养护7天。7、负弯矩张拉:钢绞线的下料根据设计图纸并复核,确保张拉作业时有足够工作长度。当混凝土强度达到设计强度的95%时张拉负弯矩区预应力钢束,先张拉短束,后张拉长束,并压注水泥浆。边跨、中跨墩顶负弯矩预应力钢绞线选用270K级15.24-5钢绞线,公称直径
10、15.24mm,公称面积140mm2,其性能参数应符合ASTMA416-92标准,其标准强度Ryb=1860MPa,采用BM15扁锚,千斤顶选用YDC240Q。钢绞线单根张拉,锚下控制应力1395MPa,单根钢束锚下张拉力为195.5KN。张拉前先对预留孔道、通孔器进行检查,张拉时采用两端对称单根张拉。先张拉短钢束,然后压浆并浇筑短束张拉槽混凝土,待短束张拉槽混凝土强度达到设计强度的80%时再张拉长钢束。封槽前,要清除预埋板、锚具和锚垫板接触处的焊渣、毛刺、砼残渣,待槽口清理合格后,再封槽。8、拆除整联内临时支座,完成体系转换四、施工进度计划: 五、质量保证措施工程质量目标:(1)分项工程合格
11、率100%;(2)分项工程优良率95%以上;(3)分部工程优良率100%;(4)单位工程优良率100%。本工程质量评定目标:优良工程。为了保证合同段分项工程质量检验合格率、优良率,整段工程创优质工程的目标,制定以下质量保证措施。1、质量管理1)、加强工人思想建设,提高全员质量意识:坚持把“百年大计,质量第一”的宣传教育工作贯穿于施工的全过程。认真搞好工地宣传,严格技术交底,并用现场分析会、现场观摩、短期培训等多种形式,不断加强全员的质量意识。2)、加强质量领导,严格质量管理制度:成立以总工程师为组长的全面质量管理领导小组,下设质检部,配专职质量检验工程师和质检员,负责对施工现场各道工序的质量检
12、查与监督工作,使工程质量在施工全过程中始终处于受控状态。各级质检人员有明确的岗位责任制,有明确的工作责任标准,坚持做好经常性的质量检查、监督工作,及时发现施工中存在的质量问题。3)、抓好标准化作业、规范化施工:严格按设计图纸、施工规范、标准施工。工程开工前进行图纸会审,领会设计意图和施工要点,并制定样板工程标准后,再全面开展施工。各工序的衔接均按标准交接,不合格的工程坚决推倒重新施工,直到达到标准为止。4)、贯彻ISO9001质量管理体系:积极开展QC小组活动,贯彻执行总局ISO9001质量体系文件,全面推动质量管理工作的深入开展,围绕提高工程质量、降低消耗、文明生产、为用户服务等目标开展工作
13、,做到目标明确、现场清楚、对策具体、措施得力,并及时检查总结,达到有效地控制关键工序,很好地解决施工中的质量问题。贯彻质量终身制,推动工程质量的进一步提高。2、质量检查1)、旁站:即施工单位派出有经验的、有说服力、有威信的专职人员对工序进行巡回监督检查。2)、自检:即直接施工人员、施工管理人员对本单位担负的工程进行施工工序、各部尺寸及位置的检查。3)、交班及交工检查:即同一工序分班作业的交接班检查及工序间的交工检查。4)、专职质量检查人员的不定期检查。5)、隐蔽工程的质量检查:先自检合格,然后提交监理工程师验收。3、技术管理1)、调遣技术水平高、操作熟练的技术人员组成强干的测量、试验和检测队伍
14、,制定详细的、切实可行的技术管理制度,配备先进、齐全的测量、试验、检测仪器,用科学的手段保障工程质量。2)、组织有施工经验的木工班、钢筋班、砼班等施工队伍对本分项工程进行精心施工,确保工程质量达到标准要求。3)、进场的原材料、半成品必须有出厂质量检验报告单或质量保证书,并按规定频率进行抽样试验,同时进行产品的标识,不合格的材料不接收,不使用,坚决退场。4)、砼工程采用自动计量装置,对使用的砂、碎石、水泥用量进行准确计量,保证砼的质量。5)、砼的拌和施工严格按砼配合比进行施工。6)、钢筋骨架制作与安装,严格按照设计图纸和施工技术规范要求进行施工。4、质量控制指标、检验频率和方法:1)、钢筋加工及
15、安装允许偏差及检查方法:箱梁钢筋加工及安装实测项目项 次检查项目规定值或允许偏差检查方法和频率权 值1受力钢筋间距(mm)两排以上排距5尺量:每构件检查2个断面3同排梁、板、拱肋10基础、锚碇、墩台、柱20灌注桩202箍筋、横向水平钢筋、螺旋筋间距(mm)10尺量:每构件检查 510个间距23钢筋骨架尺寸(mm)长10尺量:按骨架总数30%抽查1宽、高或直径54弯起钢筋位置(mm)20尺量:每骨架抽查30%25保护层厚度(mm)柱、梁、拱肋5尺量:每构件沿模板周边检查8处3基础、锚碇、墩台10板32)、就地浇筑梁板允许偏差及检查方法:就地浇筑梁(板)实测项目相 次检 查 项 目规定值或允许偏差检查方法和频率权 值1混凝土强度(MPa)在合格标准内按附录D检查32轴线偏位(mm)10全站仪或经纬仪:
