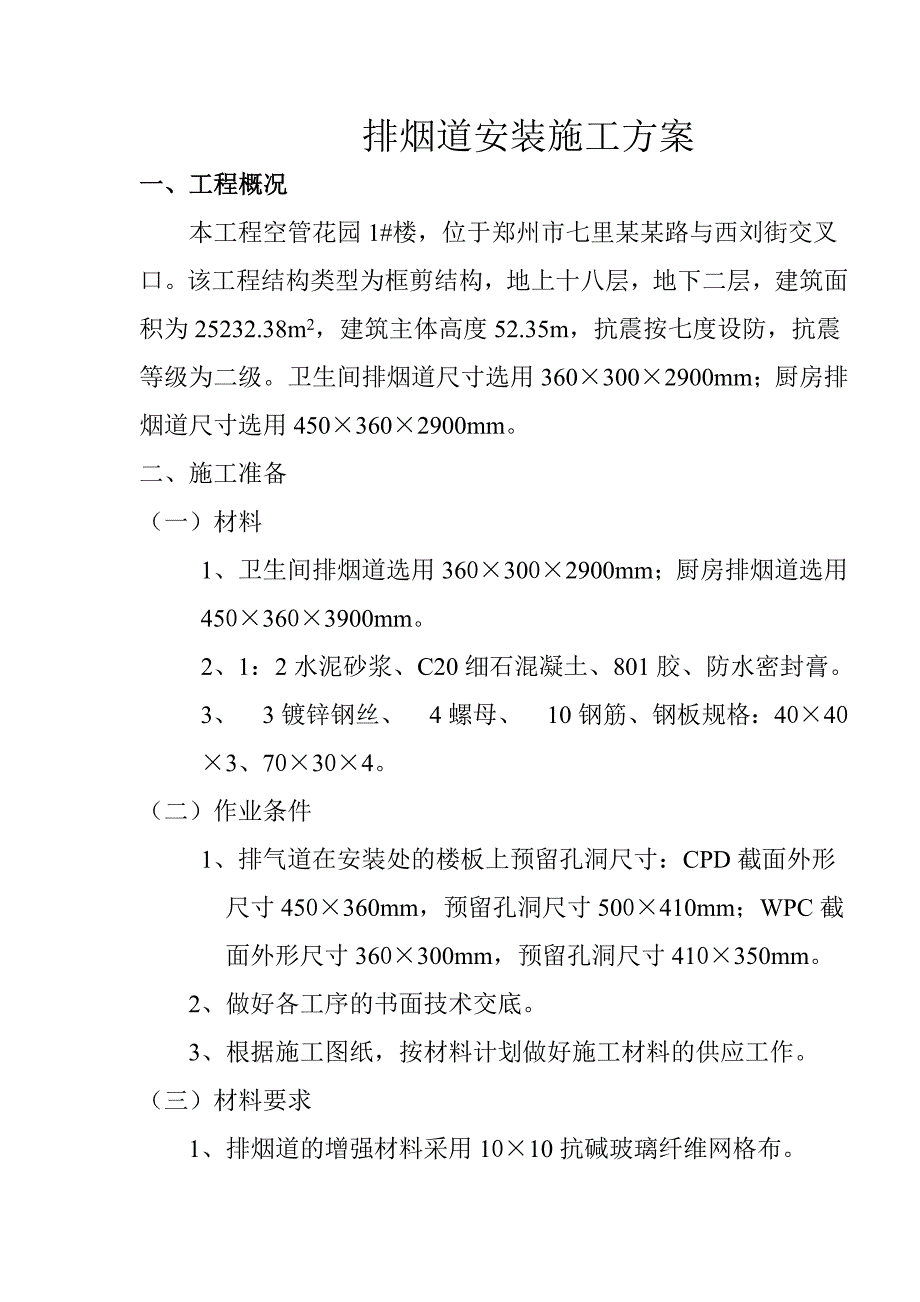

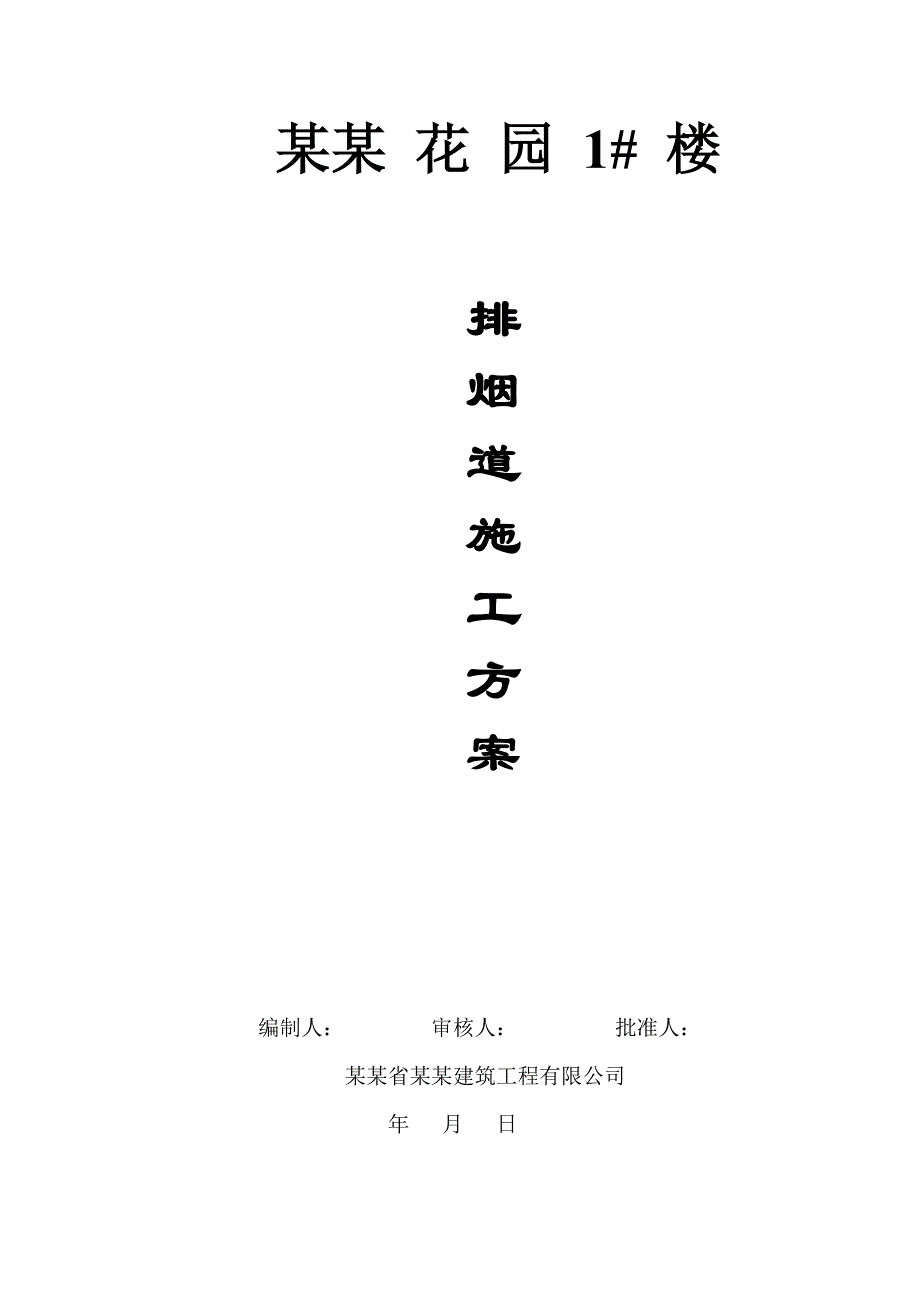

1、某某 花 园 1# 楼排烟道施工方案编制人： 审核人： 批准人：某某省某某建筑工程有限公司年 月 日排烟道安装施工方案一、工程概况本工程空管花园1#楼，位于郑州市七里某某路与西刘街交叉口。该工程结构类型为框剪结构，地上十八层，地下二层，建筑面积为25232.38m2，建筑主体高度52.35m，抗震按七度设防，抗震等级为二级。卫生间排烟道尺寸选用3603002900mm；厨房排烟道尺寸选用4503602900mm。二、施工准备（一）材料1、卫生间排烟道选用3603002900mm；厨房排烟道选用4503603900mm。2、1：2水泥砂浆、C20细石混凝土、801胶、防水密封膏。3、3镀锌钢丝、

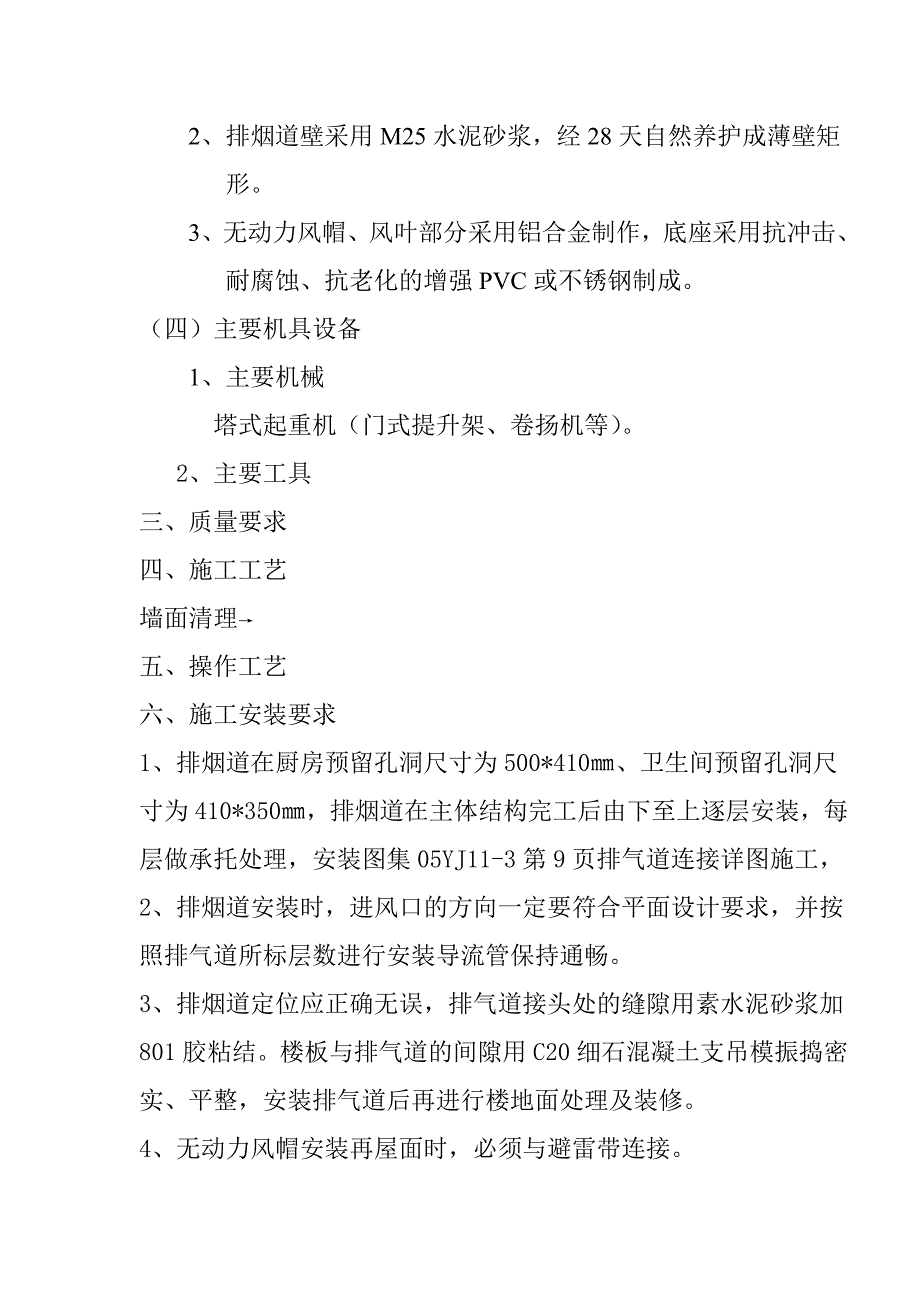

2、4螺母、10钢筋、钢板规格：40403、70304。（二）作业条件 1、排气道在安装处的楼板上预留孔洞尺寸：CPD截面外形尺寸450360mm，预留孔洞尺寸500410mm；WPC截面外形尺寸360300mm，预留孔洞尺寸410350mm。2、做好各工序的书面技术交底。3、根据施工图纸，按材料计划做好施工材料的供应工作。（三）材料要求1、排烟道的增强材料采用1010抗碱玻璃纤维网格布。2、排烟道壁采用M25水泥砂浆，经28天自然养护成薄壁矩形。3、无动力风帽、风叶部分采用铝合金制作，底座采用抗冲击、耐腐蚀、抗老化的增强PVC或不锈钢制成。（四）主要机具设备1、主要机械塔式起重机（门式提升架、卷
3、扬机等）。 2、主要工具三、质量要求四、施工工艺墙面清理五、操作工艺六、施工安装要求1、排烟道在厨房预留孔洞尺寸为500*410、卫生间预留孔洞尺寸为410*350，排烟道在主体结构完工后由下至上逐层安装，每层做承托处理，安装图集05YJ11-3第9页排气道连接详图施工，2、排烟道安装时，进风口的方向一定要符合平面设计要求，并按照排气道所标层数进行安装导流管保持通畅。3、排烟道定位应正确无误，排气道接头处的缝隙用素水泥砂浆加801胶粘结。楼板与排气道的间隙用C20细石混凝土支吊模振捣密实、平整，安装排气道后再进行楼地面处理及装修。4、无动力风帽安装再屋面时，必须与避雷带连接。5、排烟道第一节安
4、装固定后在上口抹上素水泥砂浆加5%801， 再把第二节排气道放再上面，用杠尺找平把挤出的灰胶刮平，上下两截进行焊接，然后用100宽网格布将接口粘贴严密。6、排烟道再施工安装过程中，管口应采取遮盖措施，防止杂物掉入管内。出屋面排气道应在屋面做保温、隔热、防水层施工前进行，排气道底座的材料采用砖砌体或钢筋混凝土，厚度或配筋。7、排烟道内不得穿越任何管线，管壁上不得固定任何支架。8、排烟道与墙面、天花板相交出的阴阳角处，应先贴通长150宽、10*10耐碱玻璃纤维网格布在进行抹灰。9、排烟道外表面宜一次完成，如许进行第二次装修时，注意避免管壁被敲凿破裂。六、质量标准1、本垂直排烟气系统导流式排烟气、导流式诱导器、屋顶无动力排气风帽等部分组成。厨房排油烟机、卫生间排风机等产品，凡符合国家有关标准者，均可配套使用。2、烟气管道主要使用于层高2.8m的住宅，标准长度2.8m，如层高有变化，可按房屋的层高制作。3、烟气道设计参数4、厨房烟气管道按每台排油烟机的排气量为300m2/h、500m2/h设计5、本排烟道系统出屋面的风帽、采用无动力排气风帽，（铝合金或不锈钢风帽）。6、管体承载力：排烟道制品的耐火极限大于1.0H。 管体设计纵向承载力大于25KN。 管体垂直破坏和载大于35KN。
