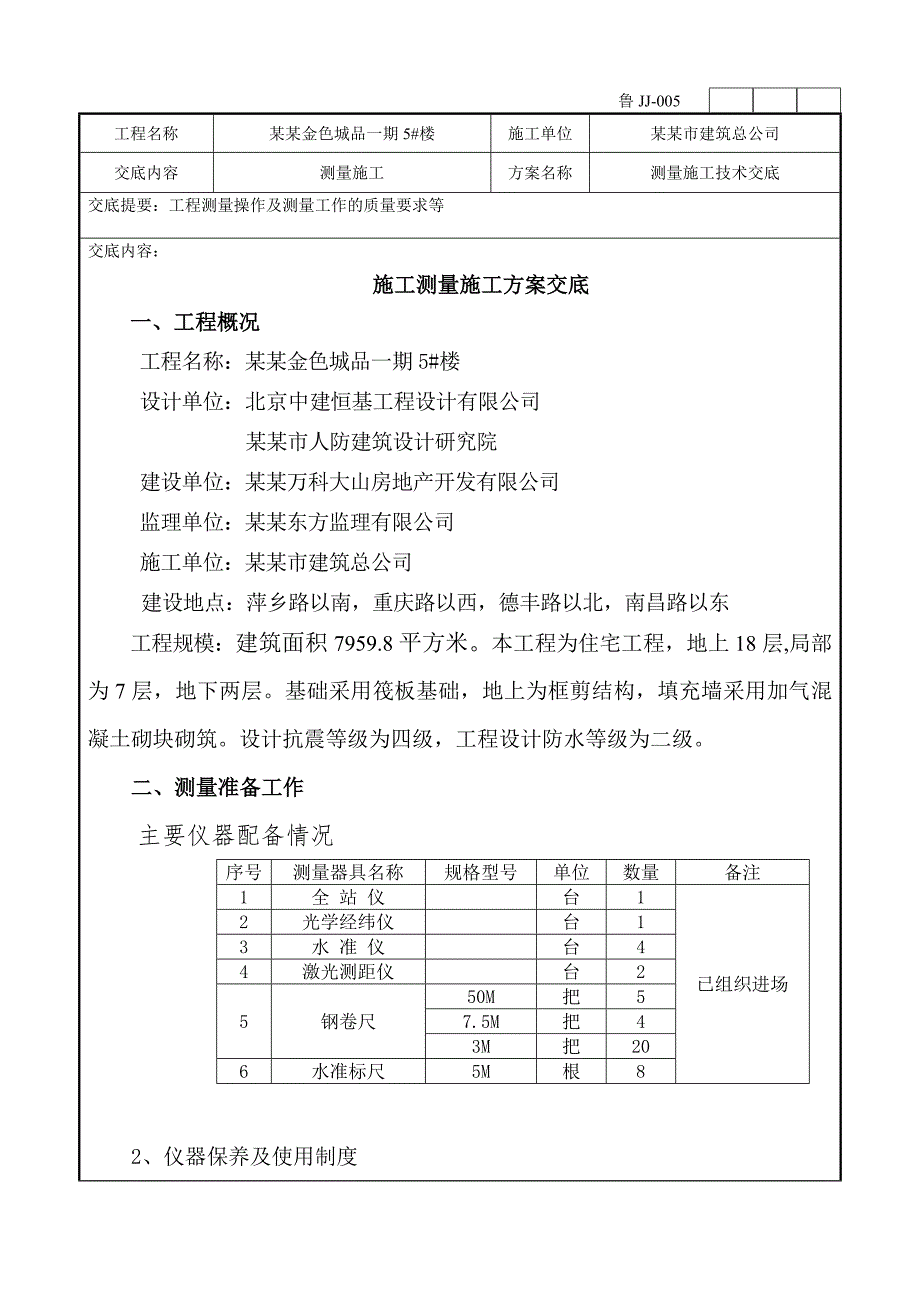

1、鲁JJ-005工程名称某某金色城品一期5#楼施工单位某某市建筑总公司交底内容测量施工方案名称测量施工技术交底交底提要：工程测量操作及测量工作的质量要求等交底内容：施工测量施工方案交底一、工程概况工程名称：某某金色城品一期5#楼设计单位：北京中建恒基工程设计有限公司 某某市人防建筑设计研究院建设单位：某某万科大山房地产开发有限公司监理单位：某某东方监理有限公司施工单位：某某市建筑总公司建设地点：萍乡路以南，重庆路以西，德丰路以北，南昌路以东工程规模：建筑面积7959.8平方米。本工程为住宅工程，地上18层,局部为7层，地下两层。基础采用筏板基础，地上为框剪结构，填充墙采用加气混凝土砌块砌筑。设计

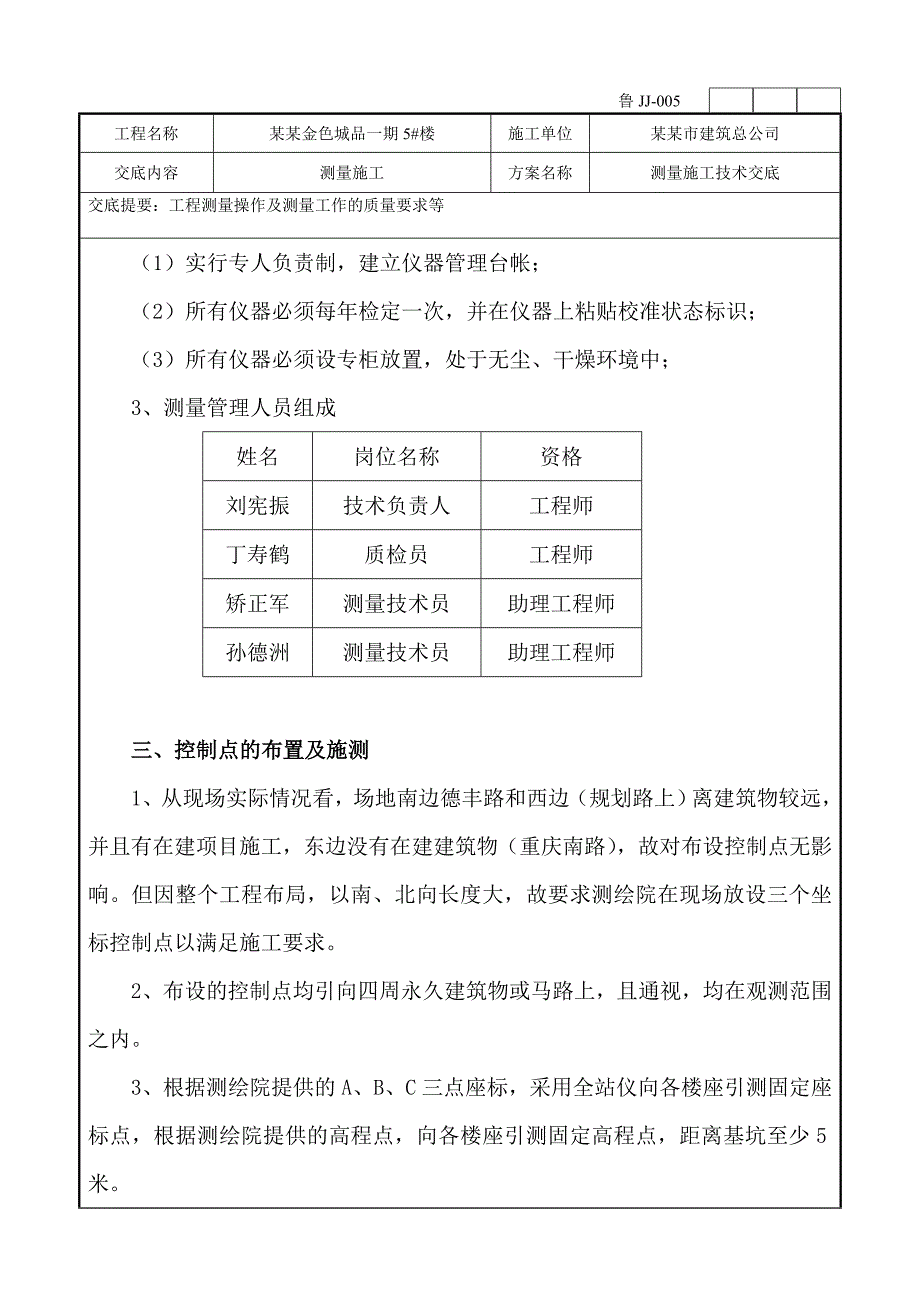

2、抗震等级为四级，工程设计防水等级为二级。二、测量准备工作主要仪器配备情况序号测量器具名称规格型号单位数量备注1全 站 仪台1已组织进场2光学经纬仪台13水 准 仪台44激光测距仪台25钢卷尺50M把57.5M把43M把206水准标尺5M根82、仪器保养及使用制度（1）实行专人负责制，建立仪器管理台帐；（2）所有仪器必须每年检定一次，并在仪器上粘贴校准状态标识；（3）所有仪器必须设专柜放置，处于无尘、干燥环境中；3、测量管理人员组成姓名岗位名称资格刘宪振技术负责人工程师丁寿鹤质检员工程师矫正军测量技术员助理工程师孙德洲测量技术员助理工程师三、控制点的布置及施测1、从现场实际情况看，场地南边德丰路

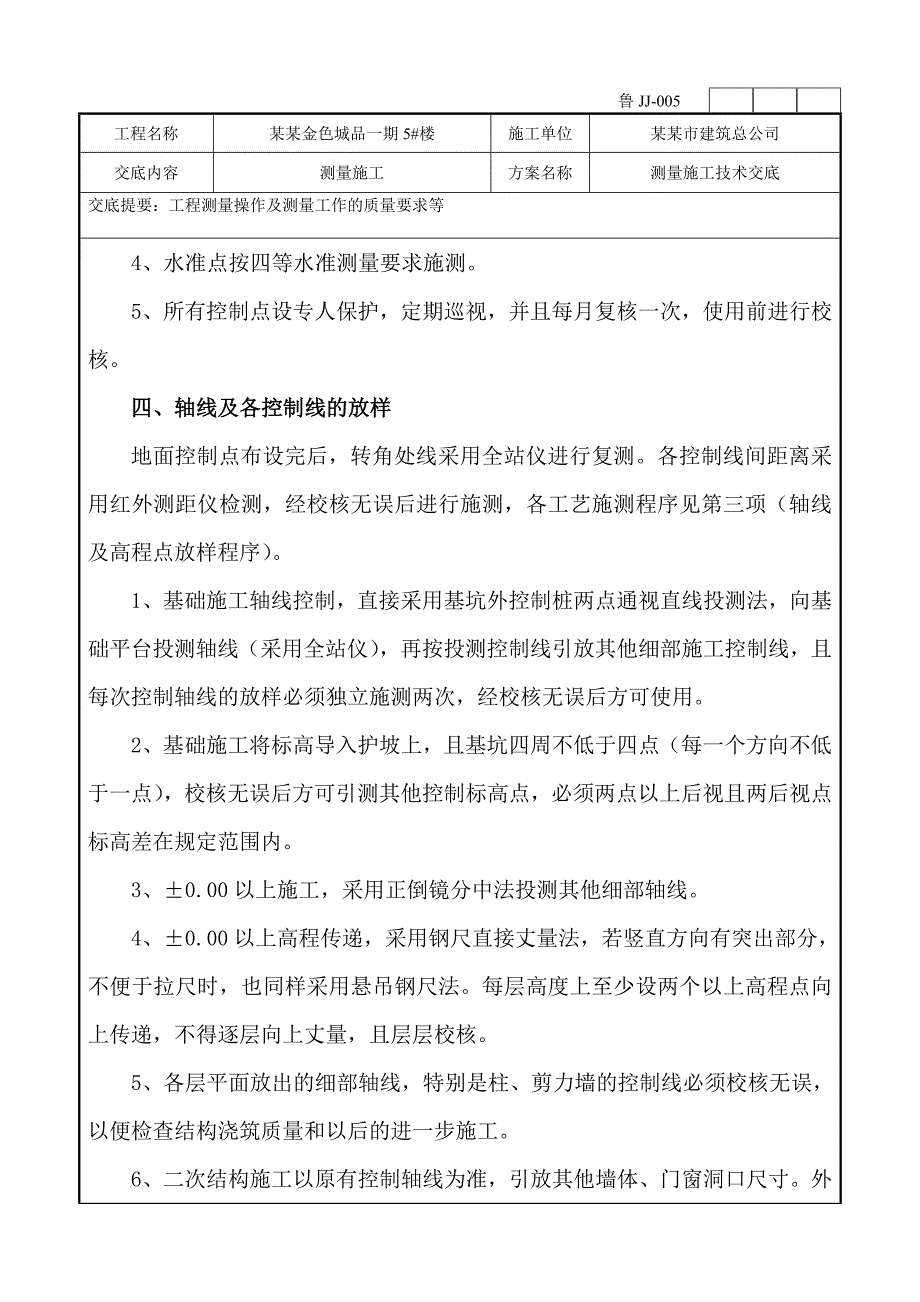

3、和西边（规划路上）离建筑物较远，并且有在建项目施工，东边没有在建建筑物（重庆南路），故对布设控制点无影响。但因整个工程布局，以南、北向长度大，故要求测绘院在现场放设三个坐标控制点以满足施工要求。2、布设的控制点均引向四周永久建筑物或马路上，且通视，均在观测范围之内。3、根据测绘院提供的A、B、C三点座标，采用全站仪向各楼座引测固定座标点，根据测绘院提供的高程点，向各楼座引测固定高程点，距离基坑至少5米。4、水准点按四等水准测量要求施测。5、所有控制点设专人保护，定期巡视，并且每月复核一次，使用前进行校核。四、轴线及各控制线的放样地面控制点布设完后，转角处线采用全站仪进行复测。各控制线间距离采用
4、红外测距仪检测，经校核无误后进行施测，各工艺施测程序见第三项（轴线及高程点放样程序）。1、基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线（采用全站仪），再按投测控制线引放其他细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。2、基础施工将标高导入护坡上，且基坑四周不低于四点（每一个方向不低于一点），校核无误后方可引测其他控制标高点，必须两点以上后视且两后视点标高差在规定范围内。3、0.00以上施工，采用正倒镜分中法投测其他细部轴线。4、0.00以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，也同样采用悬吊钢尺法。每层
5、高度上至少设两个以上高程点向上传递，不得逐层向上丈量，且层层校核。5、各层平面放出的细部轴线，特别是柱、剪力墙的控制线必须校核无误，以便检查结构浇筑质量和以后的进一步施工。6、二次结构施工以原有控制轴线为准，引放其他墙体、门窗洞口尺寸。外窗洞口，采用全站仪投测，以贯通控制线于外立面上，窗洞口标高的各层加0.5米线控制且外立面水平弹出贯通控制线，保证窗口位置正确，上下垂直，左右对称一致。7、室内装饰施工时，平面控制仍以结构施工控制线为依据，标高控制引测建筑加0.5米标高线，要求交圈闭合，误差在限差范围内。8、外墙四大角以控制轴线为准，保证四大角垂直方正，经纬仪投测上下贯通，竖向垂直线供贴砖控制校
6、核9、外墙壁饰面施工时，以放样图为依据，以外门窗洞口、四大角上下贯通控制线为准，弹出方格网控制线（方格网大小以饰面石材尺寸而定）。五、轴线及高程点放样程序1、基础工程测绘院提供平面控制点（接桩）监理报验底板施工标高控制地下结构底板上放线放基础底边线底板防水及保护层监理报验土方开挖边坡及标高控制降水、护坡桩及土方开挖验线引测施工控制轴线桩（定位放线）2、地下结构工程基坑标高抄测砼垫层标高抄测验槽监理报验放槽边线砌保护墙地下结构2、地下结构工程顶板放线竖向结构施工验线横向结构施工横向结构标高控制标高报验监理报验建筑+0.5米线标高抄测=3、地上结构工程各层在竖向柱模板拆除后立即抄测建筑加0。5米水
7、平控制线标高并报验，以便检查浇筑后质量及下一步施工。顶板放线监理报验竖向结构施工建筑+0.5米线标高点(钢筋上)=模板及砼结构在固定钢筋上丈量一层结构+0.5米控制标高4、二次结构及装修工程放二次结构位置线砌二次结构其他项目施工抄测建筑+0.5米线控制标高=六、施工时的各项限差和质量保证措施1、为保证误差在允许限差以内，各种控制测量必须按规范执行，各项限差须达到以下要求：1.1控制轴线，轴线间互差d20米 1/7000 （相对误差）d20米 3对于轴线小于31.2各种结构控制线相对地轴线小于31.3标高小于51.4垂直度层高小于8，全高1/1000且不大于32、放样工作按下述要求进行；2.1仪
