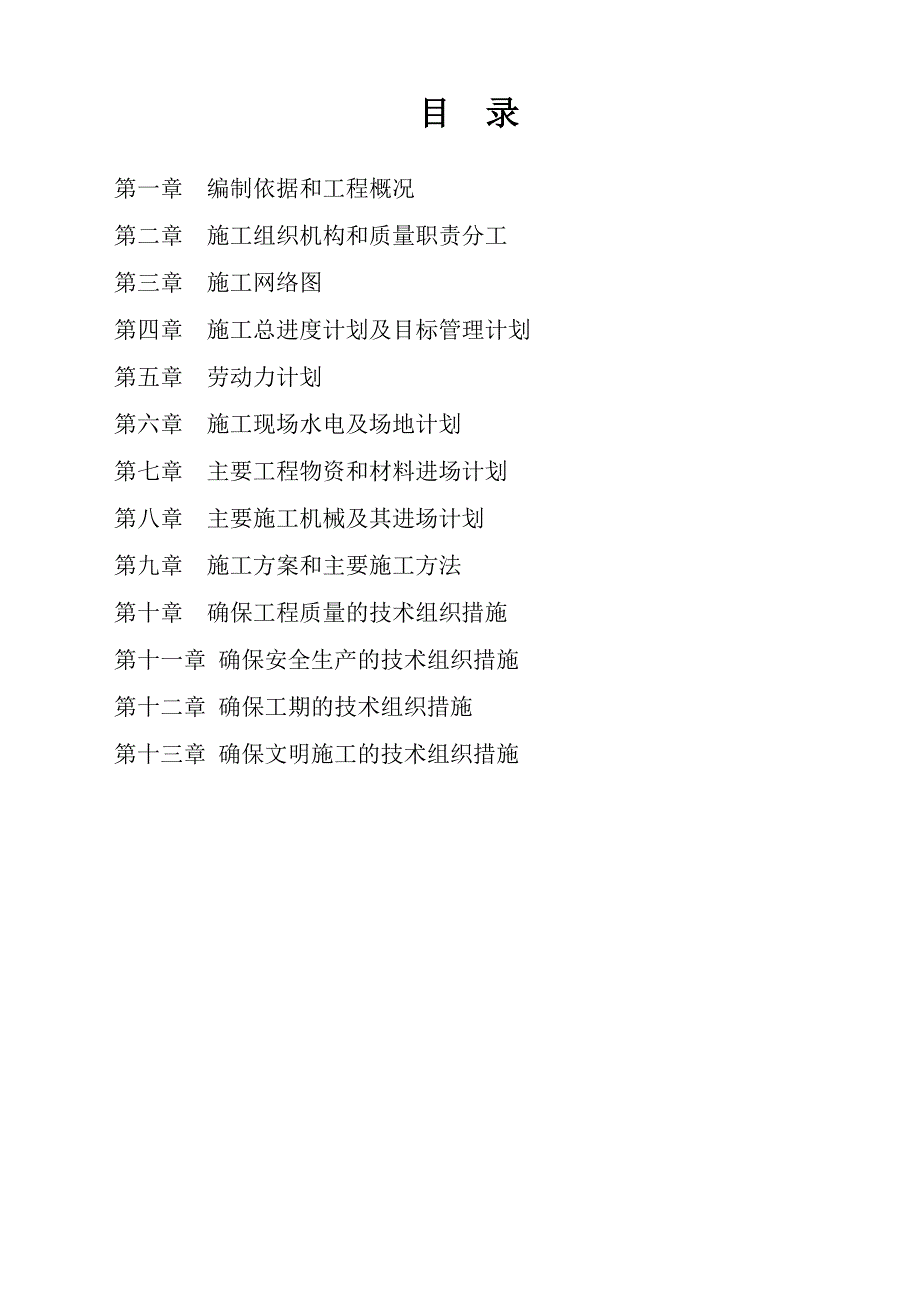

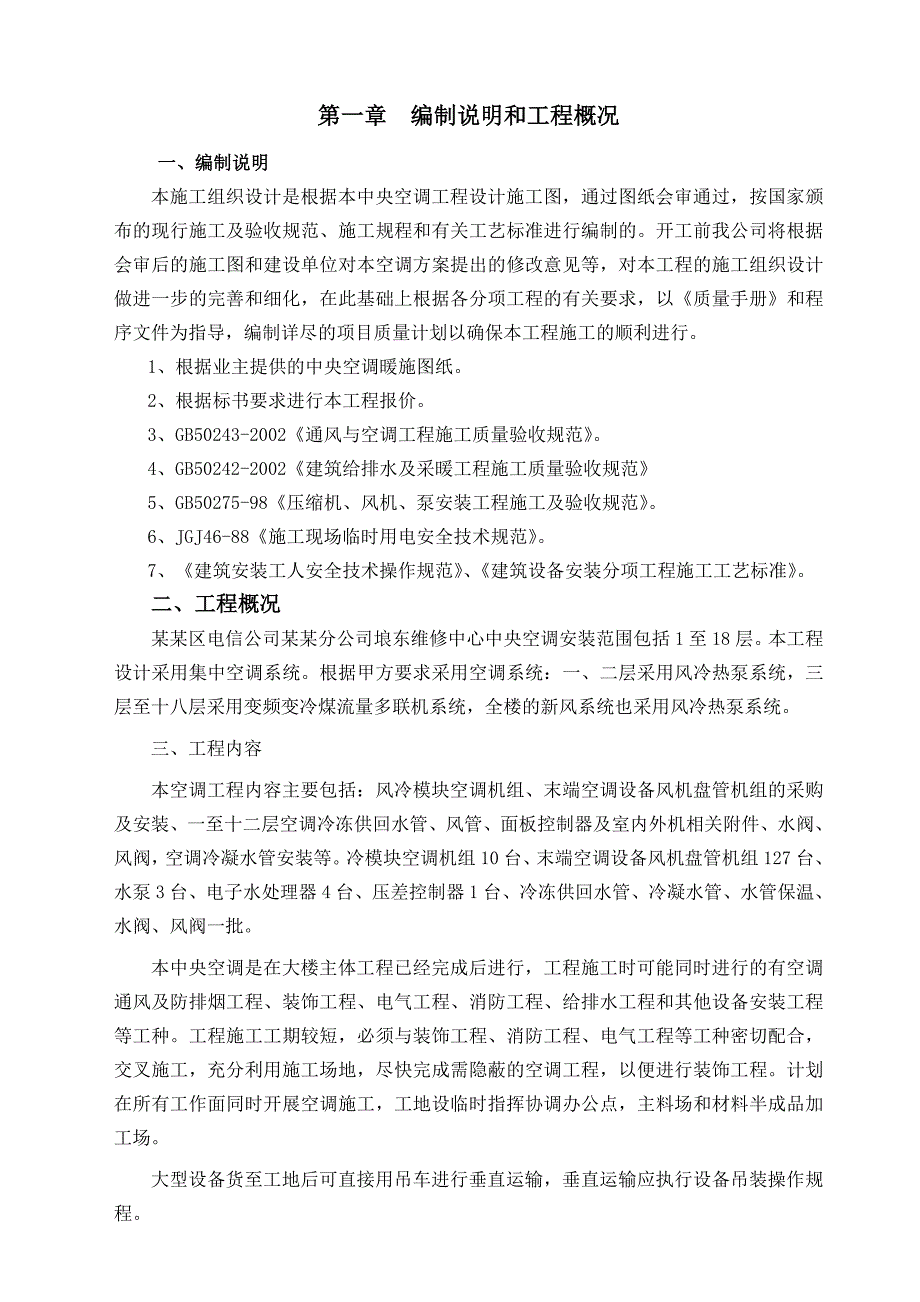

1、编制单位： 编制人: 审核人: 审批人: 编制日期： 目 录第一章 编制依据和工程概况第二章 施工组织机构和质量职责分工第三章 施工网络图第四章 施工总进度计划及目标管理计划第五章 劳动力计划第六章 施工现场水电及场地计划第七章 主要工程物资和材料进场计划第八章 主要施工机械及其进场计划第九章 施工方案和主要施工方法第十章 确保工程质量的技术组织措施第十一章 确保安全生产的技术组织措施第十二章 确保工期的技术组织措施第十三章 确保文明施工的技术组织措施第一章 编制说明和工程概况一、编制说明本施工组织设计是根据本中央空调工程设计施工图，通过图纸会审通过，按国家颁布的现行施工及验收规范、施工规程和
2、有关工艺标准进行编制的。开工前我公司将根据会审后的施工图和建设单位对本空调方案提出的修改意见等，对本工程的施工组织设计做进一步的完善和细化，在此基础上根据各分项工程的有关要求，以质量手册和程序文件为指导，编制详尽的项目质量计划以确保本工程施工的顺利进行。1、 根据业主提供的中央空调暖施图纸。2、 根据标书要求进行本工程报价。3、 GB50243-2002通风与空调工程施工质量验收规范。4、 GB50242-2002建筑给排水及采暖工程施工质量验收规范5、 GB50275-98压缩机、风机、泵安装工程施工及验收规范。6、 JGJ46-88施工现场临时用电安全技术规范。7、 建筑安装工人安全技术操
3、作规范、建筑设备安装分项工程施工工艺标准。二、工程概况某某区电信公司某某分公司埌东维修中心中央空调安装范围包括1至18层。本工程设计采用集中空调系统。根据甲方要求采用空调系统：一、二层采用风冷热泵系统，三层至十八层采用变频变冷煤流量多联机系统，全楼的新风系统也采用风冷热泵系统。三、工程内容本空调工程内容主要包括：风冷模块空调机组、末端空调设备风机盘管机组的采购及安装、一至十二层空调冷冻供回水管、风管、面板控制器及室内外机相关附件、水阀、风阀，空调冷凝水管安装等。冷模块空调机组10台、末端空调设备风机盘管机组127台、水泵3台、电子水处理器4台、压差控制器1台、冷冻供回水管、冷凝水管、水管保温、
4、水阀、风阀一批。本中央空调是在大楼主体工程已经完成后进行，工程施工时可能同时进行的有空调通风及防排烟工程、装饰工程、电气工程、消防工程、给排水工程和其他设备安装工程等工种。工程施工工期较短，必须与装饰工程、消防工程、电气工程等工种密切配合，交叉施工，充分利用施工场地，尽快完成需隐蔽的空调工程，以便进行装饰工程。计划在所有工作面同时开展空调施工，工地设临时指挥协调办公点，主料场和材料半成品加工场。大型设备货至工地后可直接用吊车进行垂直运输，垂直运输应执行设备吊装操作规程。第二章 施工组织机构和质量职责分工第一节 施工组织机构为确保工程高速优质施工，全面履行工程施工承包合同，发挥我公司总部直接指挥
5、管理、项目经理部全面实施的优势，我公司将本工程列为公司的重点施工项目，选派经验丰富的管理人员组成项目经理部，精选本公司过硬的专业施工队伍进场施工。本工程设置项目经理部，项目组织机构如下：组织机构框架图项目经理施工员安全员资料员质检员水管班风管班设备班电工班技术负责人材料员第二节 质量职责分工项目主管：全面负责公司行政管理和生产经营活动，充分调动一切积极因素，认真履行与建设单位签订的工程合同，每月定期检查，落实有关生产、质量、安全等计划的完成情况，及时解决施工中出现的各种问题，确保工程按质、按期完成。项目经理：贯彻执行上级方针、政策，落实完成项目部承包的各项经济指标。全面负责本项目部技术施工、安
6、全生产及经济核算平衡，督促检查项目部其他管理人员岗位工作执行情况，履行项目经理岗位职责。确保本工程的生产进度快，保证工程质量达到优良，安全达标。对本工程施工、协调管理和工程质量总负责。技术负责人：主要负责工程施工现场技术、质量的管理，安排各施工班组工作，负责每一工序的技术交底，落实好本工程的质量计划和施工方案。坚持做好本岗位工作，协助项目经理处理解决施工过程中碰到的困难，负责现场施工所需各种计划的实施，调节平衡项目部内劳动力使用、机械安排，施工现场技术资料收集整理、保证工程竣工后及时交出合格的一整套资料。质检员：深入施工现场，按照图纸、图样、施工规范和技术文件（含标准）的要求对产品、过程和工程
7、（产品）进行质量检验工作，认真按质量评定标准监督、检查验评，对每个分项工程进行质量评定，做好原始记录，做好有关质量工作台帐，负责质量统计报表，按时准确上报。参加工程验收，签收合格，对不合格产品督促返工，直到符合质量要求。按规定做好检验、试验记录、开具检验、试验报告，并保证质量纪录的正确、齐全和完整。安全员：按安全法规标准，督促检查安全生产防护设施的落实，把安全隐患消灭在萌芽之中，确保安全施工生产。发现有违章行为，有权指令先行停工，并汇报项目经理研究解决。负责收集和审查质安检查验评资料，并及时上报有关部门、领导审核，分类归档。做好有关安全工作台帐，负责安全统计报表，按时准确上报，参加基层安全检查
8、工作，并整理提供有关资料，发现质安事故，及时上报并参与事故调查、分析、处理。负责施工过程安全、消防工作。材料员：根据生产(施工)进度，编制材料进场和运输计划。负责采购规定范围内的材料，做到质优价廉。按计划供应材料，实行限额领料。建立健全各种材料台帐(收支台帐、周转台帐、半成品台帐)。做到原始单据齐全(指调拨单、验收单，入库单、限额领料单、材料签证单等)。坚持材料盘点制度，及时做好分项，分部和单位工程的材料核算工作，按真实填报各种报表。建立废旧物资回收制度，确定回收品种和标准，并认真执行。负责周转材料、施工机具的租用与管理。班组长：贯彻实施项目经理和技术负责人制定的质量计划和工作安排，按质按量地
9、完成各分项工作，负责组织本专业人员对承担施工的分项工程严格进行自检及互检，对操作质量安全直接负责。第三章 施工网络图（见下页）第四章 施工总进度计划及目标管理计划一、施工总进度表 总工期：接到开工通知90天内项 目1-56-1011-1516-2021-2526-3031-3536-4041-4546-5051-55施工准备空调风管制作风管漏光检查空调风管安装风管部件制作安装水管安装、试压空调水管保温风机盘管安装风冷式冷水机组安装空调设备单机试验空调管道系统清洗风口安装空调系统总调试空调系统竣工验收施工关键工期说明：1、 施工前准备工作：、临时设施、临时水电、项目组组建在接到开工通知后2天内完
10、成。、施工所需的材料包括：镀锌风管、镀锌钢管、角钢、圆钢等采购在接到开工通知后5天内完成80。2、 计划开工日期：接到开工通知后第1天3、 空调风系统施工工期：20天。4、 空调水系统施工工期：30天。5、 空调设备安装施工工期：20天。6、 空调设备、管道保温工程施工工期：10天。 7、 装修后完成的空调配件（风口等）施工工期：8天。8、 工程竣工及验收日期：2天二、目标管理计划1、 工期指标：按要求，本工程的开工日期待业主确定。根据工程情况和我公司实力，我公司确定总工期共60个日历天。2、 质量指标：根据本工程施工合同承包范围，严格按照设计图纸和现行施工及验收规范的规定进行施工。按国家颁布
11、的GB50243-2002通风与空调工程施工质量验收规范进行检验评定达到部颁标准要求等级。3、 劳动生产率：达到年均100000元/人以上。4、 安全指标：杜绝重大伤亡和火灾事故，年工伤轻伤频率控制在1.5以内。第五章 劳动力计划1、本工程劳动力计划高峰总用工20人。 钳工：3人 焊工：2人 风管工：2人 管道工：4人 起重工：2人 电工：1人 油漆工：2人 保温工：2人 杂工：2人2、施工过程劳动力安排如下： 劳动力计划表本计划表是以每班八小时工作制为基础。工种工程施工所需投入劳动力情况（单位：人）1-56-1011-1516-2021-2526-3031-3536-4041-4546-50
12、51-55电工11111111111管道工12444444442焊工12222222222油漆工2222200钳工12333333322风管工2222222240起重工12222222220保温工00222222222总用工51116161818181818179第六章 施工现场水电及场地计划第一节 施工现场用水电计划如下：现场施工机械：55KW照明（根据实际情况定）：5KW合计：60KW，取同时使用系数0.8总用电量： 600.8 =48KW现场用水： DN20水管龙头1处。第二节 施工设备和加工场地设在工地现场。第三节 临时用地计划表用途面积（m2）位置需用时间加工设备安放用地15业主定60天材料安放用地15业主定60天现场办公用地18业主定60天小型设备安放用地12业主定60天大型设备安放用地30业主定10天厕所公共业主定60天浴室、宿舍、食堂由 业 主 定合计90
