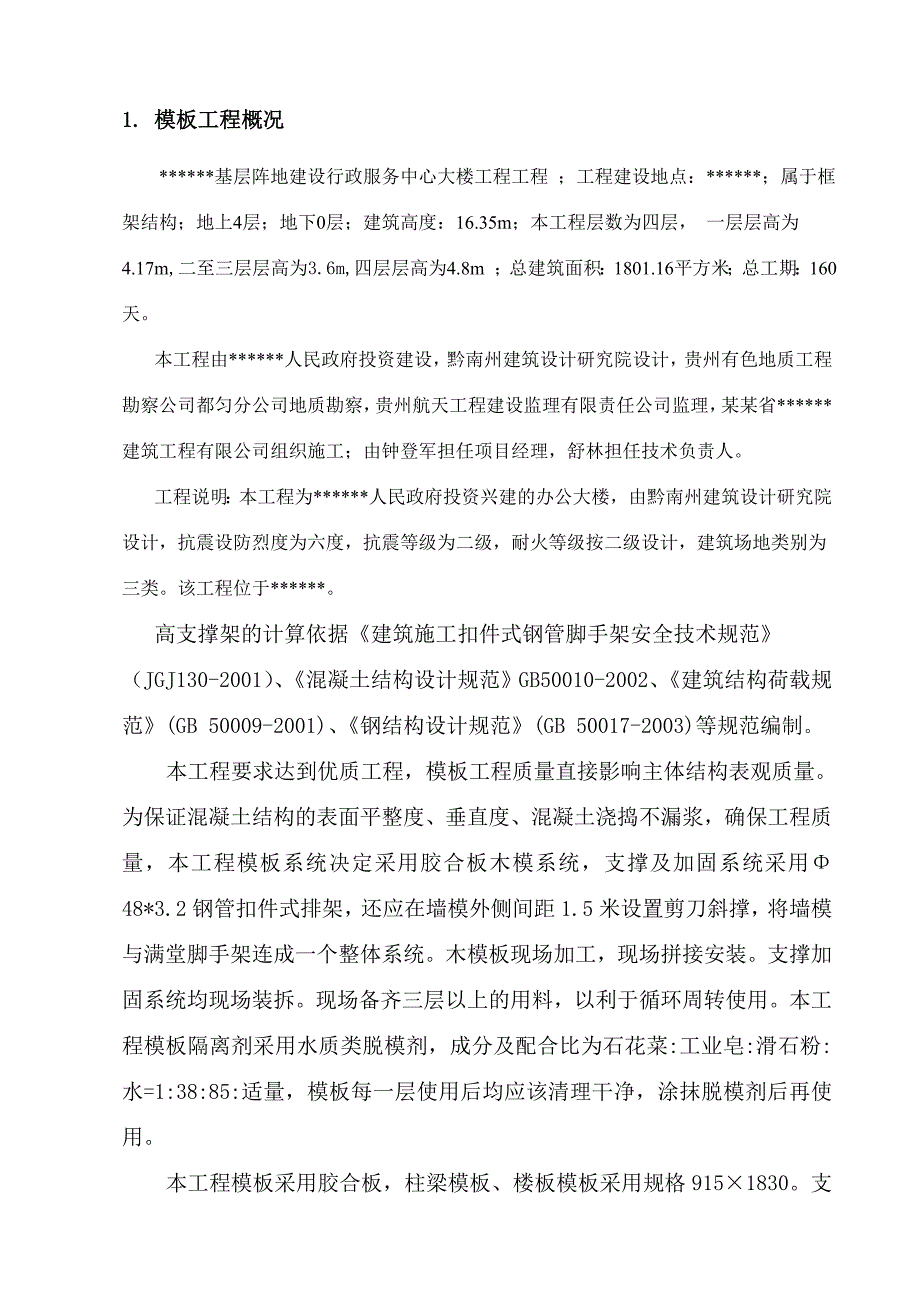

1、模板工程专项施工方案建 设 单 位： *人民政府 工 程 项 目： *基层阵地 工 程 地 点： * 某某省*建筑工程有限公司项目部编制目 录1.模板工程概况32.支撑及加固系统43.模板的拆除54.模板工程质量要求65.模板工程安全施工措施76.木模板计算书81. 模板工程概况*基层阵地建设行政服务中心大楼工程工程 ；工程建设地点：*；属于框架结构；地上4层；地下0层；建筑高度：16.35m；本工程层数为四层， 一层层高为4.17m,二至三层层高为3.6m,四层层高为4.8m ；总建筑面积：1801.16平方米；总工期：160天。本工程由*人民政府投资建设，黔南州建筑设计研究院设计，贵州有色
2、地质工程勘察公司都匀分公司地质勘察，贵州航天工程建设监理有限责任公司监理，某某省*建筑工程有限公司组织施工；由钟登军担任项目经理，舒林担任技术负责人。工程说明：本工程为*人民政府投资兴建的办公大楼，由黔南州建筑设计研究院设计，抗震设防烈度为六度，抗震等级为二级，耐火等级按二级设计，建筑场地类别为三类。该工程位于*。高支撑架的计算依据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）、混凝土结构设计规范GB50010-2002、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等规范编制。本工程要求达到优质工程，模板工程质量直接影响主体结构表
3、观质量。为保证混凝土结构的表面平整度、垂直度、混凝土浇捣不漏浆，确保工程质量，本工程模板系统决定采用胶合板木模系统，支撑及加固系统采用48*3.2钢管扣件式排架，还应在墙模外侧间距1.5米设置剪刀斜撑，将墙模与满堂脚手架连成一个整体系统。木模板现场加工，现场拼接安装。支撑加固系统均现场装拆。现场备齐三层以上的用料，以利于循环周转使用。本工程模板隔离剂采用水质类脱模剂，成分及配合比为石花菜:工业皂:滑石粉:水=1:38:85:适量，模板每一层使用后均应该清理干净，涂抹脱模剂后再使用。本工程模板采用胶合板，柱梁模板、楼板模板采用规格9151830。支撑采用钢管排架系统（钢管、扣件租赁）。墙板采用1
4、2螺杆，具体做法要求如下：1、 柱：模板采用胶合板，背楞6080木方，间距150-200，采用钢管扣件固定，间距400-600，0.8米以上柱中间加直径14对拉螺栓加固。2、 楼板模板：采用脚手钢管排架，楼层纵、横间距10001200，6080楞木间距300，18厚胶合板。2. 支撑及加固系统A. 梁模板的架设：梁模由底板、侧模、夹木和主楞、次楞、梁底模板支撑小楞等组成，下面用顶撑支承，间距控制在1.2米之内。当梁较大的时候，应在侧模上加对拉螺杆。平台及梁下排架间距为0.61.0m，主梁下排架间距0.6m ，水平牵引杆每1.5m高设置一道，并加剪刀撑固撑，平台模搁栅用钢管或60X80方木，间距
5、0.30.4m。底模承受垂直荷载，采用60-80厚的木方。底模下面的支撑立柱支于楼地面上时，必须牢固坚实，如基座不平时应该采用木楔楔紧，防止下坠，同时也便于拆除。立柱的侧向弯曲和压缩变形造成的标高降低值不得大于两跨度的1/1000。上、下层立柱应在同一竖直线上，否则要求采取措施时上层楼面立柱的荷载能直接传递到下层楼面立柱上去，因为下层楼面的混凝土强度还很低，不能承受由立柱传来的施工荷载。当梁的跨度在4米或4米以上时，梁的底模应起拱，起拱高度宜为全跨长度锝0.1%-0.3%。梁侧模应先安装一侧，等钢筋绑扎完成后，再封另一侧的侧模。当梁较大的时候，应在侧板上家钉斜撑。平台及主梁下排架间距为0.6m
6、, 水平牵引杆每1.5m高设置一道，离地0.2米高必须设置一道扫地杆，并加剪刀撑固撑，底模承受垂直荷载，采用60-80厚的木方。底模下面的支撑立柱支于楼地面上时，必须牢固坚实，如基座不平时应该采用木楔楔紧，防止下坠，同时也便于拆除。立柱的侧向弯曲和压缩变形造成的标高降低值不得大于两跨度的1/1000。框架梁模板架设和支撑体系参见附图三。B. 柱模：本工程都为方型框架柱，模板采用木模，钢管排架支撑体系。本工程方形柱模尺寸较大，最大的达到0.45米*0.45米，采用钢管做柱箍，14螺杆对拉。方柱模板架设参见附图四。C. 楼板模板的架设：平台板采用18mm厚胶合板。平台模搁栅用钢管，间距0.30.4
7、m。板模板安装时，先在模板的外侧弹水平线，其标高为楼板底标高减去楼板厚度和搁栅高度，在按照墨线架设水平钢管，并用钢管扣件安装牢固。再在水平钢管上铺设6cm8cm的木方。然后铺设胶合板从一侧向另一侧密铺，在两端及接头处用钉钉牢，其它部位少钉，便于模板拆除。楼板模板的架设和支撑体系参见附图五。楼梯模板施工前按实际层高放样，先就位平台梁模板，再安装楼梯底模板，然后安装楼梯外帮侧板，外帮侧板安装前先在其内侧弹出楼梯底部厚度线，用套板画出踏步侧板的档木，在现场装钉侧板。楼梯宽度较大时，则沿踏步中间上面设反扶梯撑木，加钉12道吊木加固。楼板模板的架设：平台板采用20mm厚九夹板。接槎阳角处采用经平刨处理后
8、光滑的50X100木料相嵌收口。板模板安装时，先在模板的外侧弹水平线，其标高为楼板底标高减去楼板厚度和搁栅高度，在按照墨线架设水平钢管，并用木方支撑牢固。再在水平钢管上铺设4CM5CM的木方。然后铺设九夹板从一侧向另一侧密铺，在两端及接头处用钉钉牢，其它部位少钉，便于模板拆除。楼板模板架设支撑参见附图五。D. 楼梯模板：楼梯模板施工前按实际层高放样，先就位平台梁模板，再安装楼梯底模板，然后安装楼梯外帮侧板，外帮侧板安装前先在其内侧弹出楼梯底部厚度线，用套板画出踏步侧板的档木，在现场装钉侧板。楼梯宽度较大时，则沿踏步中间上面设反扶梯撑木，加钉12道吊木加固。3. 模板的拆除本工程模板的拆除根据同
9、条件养护试块的强度确定构件模板是否可以拆除。每次拆除之前，必须有项目工程师签发的拆模令方可进行。模板的拆除：砼浇捣完毕后，能保证砼表面及棱角不受损坏，方可拆除侧模，并拔出拉杆螺栓，尽可能重复使用。梁板等结构跨度小于等于8米的承重结构的底模必须待砼强度达到75%以后方可拆模，而悬臂结构或跨度大于8米的简支结构必须等混凝土强度达到100%后才可拆除底模。另外，必须保证在其上面二层结构梁板砼浇捣完毕后，才可拆除该层的结构承力模板。模板拆除是必须注意确保混凝土结构的质量和安全，应严格遵守以下规定：（1） 拆摸顺序是先拆承重较小部位的模板及其支架，然后拆除其他部分的模板及其支架；例如，先拆非承重的侧模，
10、然后再拆承重的水平方向的模板等。（2） 在拆除模板过程中，如发现混凝土出现异常现象，可能影响混凝土结构的安全和质量等问题时，应立即停止拆摸并经处理认证后，方可继续拆摸。（3） 冬期施工时，模板与保温层应在混凝土冷却到5度后方可拆模。当混 凝土与外界温差大于20度时，拆摸后应对混凝土表面采取保温措施，例 如临时覆盖，使其缓慢冷却等。现场模板拆除过程中，须逐渐传递下来，不得随意抛掷，拆下来的模板随即清理干净，并将板面涂刷隔离剂，按规格分类堆放整齐。4. 模板工程质量要求1、 竖向模板及其支架的支撑部分，应有足够的支撑面积。其支撑面积必须具备足够的强度，满足全部荷载的承载力。2、 安装模板及其支架的
11、过程中，必须设置足够的临时固定设施，以免倾覆。为防止模板及其支架在风荷载作用下倾覆，应从模板构造上采取有效的防倾覆措施，以保证模板的稳定性。3、 梁、板的模板安装必须保证其有足够的强度、刚度和稳定性。梁模安装后应拉中心线检查，以校正梁模的位置；梁的底模安装后，则应检查并调整标高，将木楔钉牢在垫板上。各顶撑之间要加水平支撑或剪刀撑，保持顶撑的稳固以免失稳。4、 现浇结构模板安装的允许偏差为： 轴线位置允许偏差5mm； 底模上表面标高允许偏差5mm； 基础截面尺寸允许偏差10mm； 梁、柱、墙截面尺寸允许偏差+4、-5mm； 层高小于5米时，垂直度允许偏差6mm； 相邻两板高低差允许偏差2mm；
12、表面平整度允许偏差5mm5. 模板工程安全施工措施拆装模板时，必须有稳定的登高工具，高度超过3.5m时，必须搭设脚手架，操作时，下面不得站人；安装柱、墙模板时，应一边安装一边支撑固定，未支撑牢固不得松手以防止倾覆。安装梁的侧模时，不得在梁的底模上站立或行走，使用模板施工期间，对电线和电灯等各类用电装置必须采取保护措施。零星物料如钉子、垫木、水泥垫块等，必须装箱或装袋吊运、防止坠落伤人。夏季高温季节施工，注意错开高温作业时间，避开烈日下工作，做好防暑降温工作。冬季霜雪期间施工，应安排 专人清除脚手架上、道路上和混凝土上的积雪，做好防滑具体措施，确保施工人员施工操作的安全。6. 模板计算书A、本工
13、程框架梁有250*700、250*650、250*600、250*500、250*400、150*400、，因此其中250*700、250*650、250*600以最大梁250*700进行计算，250*500、250*400、150*400我们以最大梁250*500进行计算。附梁模板计算书：梁段:B-D轴交7轴（250*700）一、参数信息1.模板支撑及构造参数梁截面宽度 B(m)：0.25；梁截面高度 D(m)：0.70；混凝土板厚度(mm)：100.00；立杆沿梁跨度方向间距La(m)：0.80；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间
