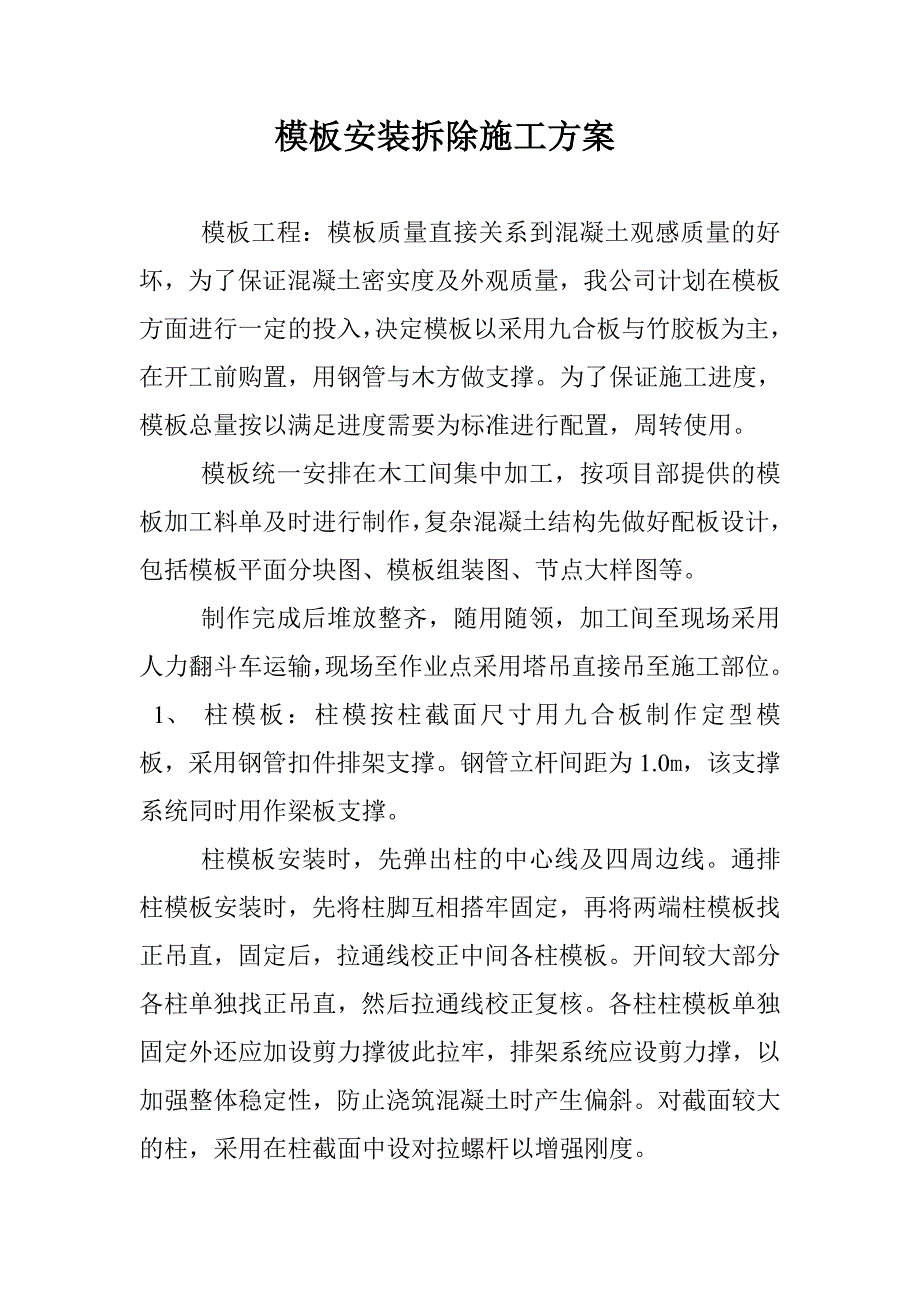

1、模板安装拆除施工方案 模板工程:模板质量直接关系到混凝土观感质量的好坏,为了保证混凝土密实度及外观质量,我公司计划在模板方面进行一定的投入,决定模板以采用九合板与竹胶板为主,在开工前购置,用钢管与木方做支撑。为了保证施工进度,模板总量按以满足进度需要为标准进行配置,周转使用。 模板统一安排在木工间集中加工,按项目部提供的模板加工料单及时进行制作,复杂混凝土结构先做好配板设计,包括模板平面分块图、模板组装图、节点大样图等。 制作完成后堆放整齐,随用随领,加工间至现场采用人力翻斗车运输,现场至作业点采用塔吊直接吊至施工部位。1、 柱模板:柱模按柱截面尺寸用九合板制作定型模 板,采用钢管扣件排架支撑

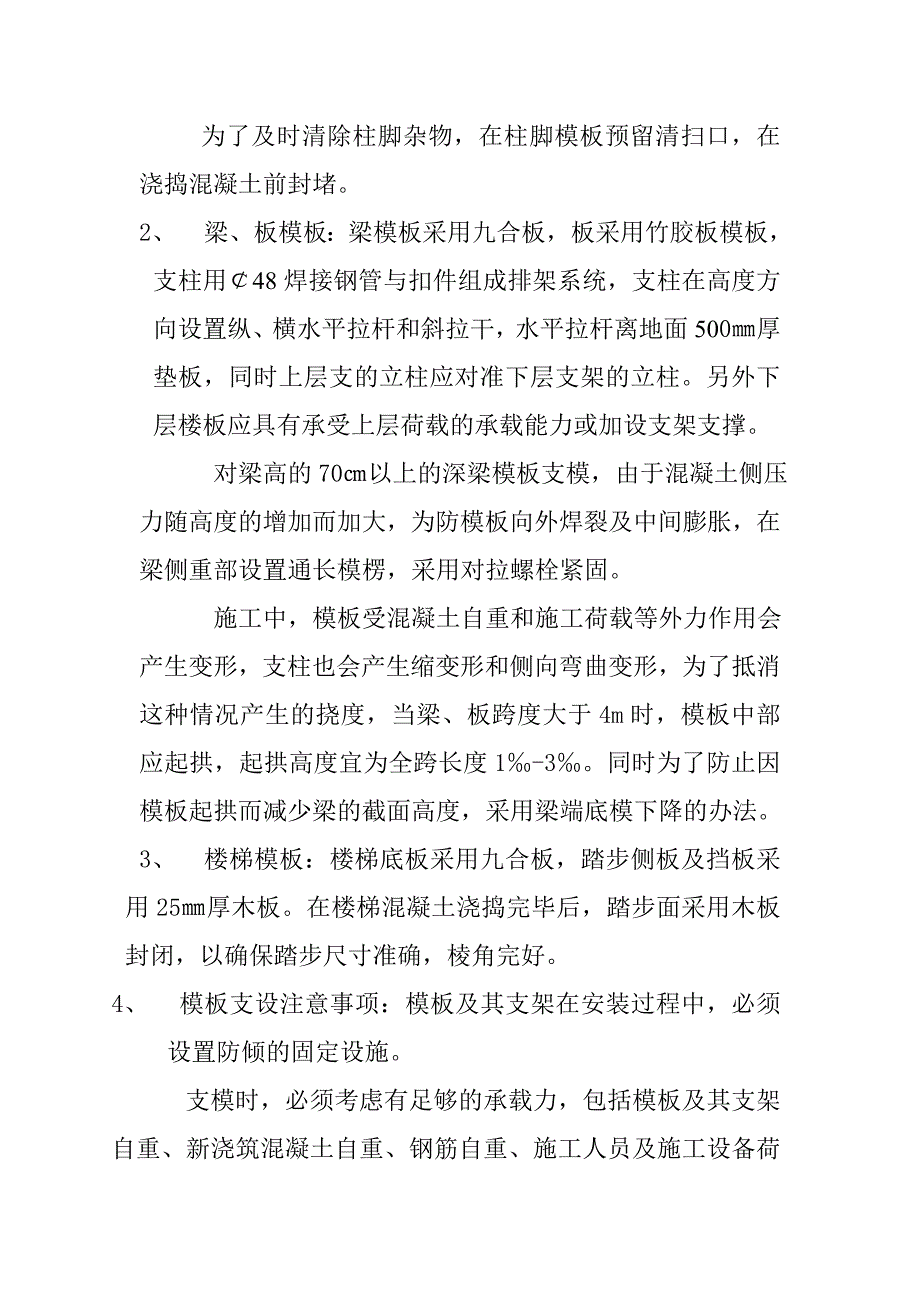

2、。钢管立杆间距为1.0m,该支撑系统同时用作梁板支撑。 柱模板安装时,先弹出柱的中心线及四周边线。通排柱模板安装时,先将柱脚互相搭牢固定,再将两端柱模板找正吊直,固定后,拉通线校正中间各柱模板。开间较大部分各柱单独找正吊直,然后拉通线校正复核。各柱柱模板单独固定外还应加设剪力撑彼此拉牢,排架系统应设剪力撑,以加强整体稳定性,防止浇筑混凝土时产生偏斜。对截面较大的柱,采用在柱截面中设对拉螺杆以增强刚度。 为了及时清除柱脚杂物,在柱脚模板预留清扫口,在浇捣混凝土前封堵。2、 梁、板模板:梁模板采用九合板,板采用竹胶板模板,支柱用48焊接钢管与扣件组成排架系统,支柱在高度方向设置纵、横水平拉杆和斜拉
3、干,水平拉杆离地面500厚垫板,同时上层支的立柱应对准下层支架的立柱。另外下层楼板应具有承受上层荷载的承载能力或加设支架支撑。 对梁高的70以上的深梁模板支模,由于混凝土侧压力随高度的增加而加大,为防模板向外焊裂及中间膨胀,在梁侧重部设置通长模楞,采用对拉螺栓紧固。 施工中,模板受混凝土自重和施工荷载等外力作用会产生变形,支柱也会产生缩变形和侧向弯曲变形,为了抵消这种情况产生的挠度,当梁、板跨度大于4m时,模板中部应起拱,起拱高度宜为全跨长度1-3。同时为了防止因模板起拱而减少梁的截面高度,采用梁端底模下降的办法。3、 楼梯模板:楼梯底板采用九合板,踏步侧板及挡板采 用25厚木板。在楼梯混凝土

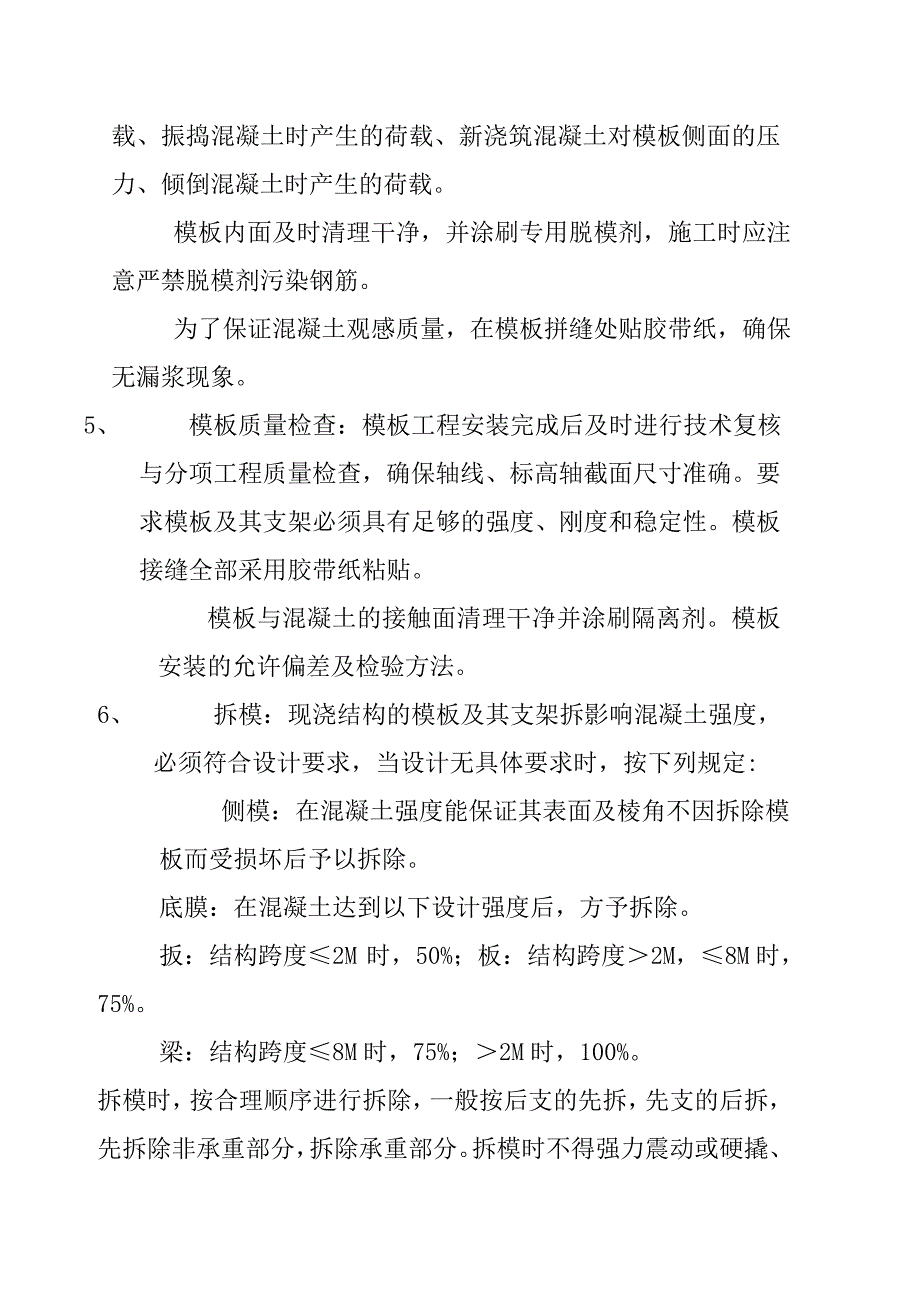

4、浇捣完毕后,踏步面采用木板 封闭,以确保踏步尺寸准确,棱角完好。4、 模板支设注意事项:模板及其支架在安装过程中,必须设置防倾的固定设施。 支模时,必须考虑有足够的承载力,包括模板及其支架自重、新浇筑混凝土自重、钢筋自重、施工人员及施工设备荷载、振捣混凝土时产生的荷载、新浇筑混凝土对模板侧面的压力、倾倒混凝土时产生的荷载。 模板内面及时清理干净,并涂刷专用脱模剂,施工时应注意严禁脱模剂污染钢筋。 为了保证混凝土观感质量,在模板拼缝处贴胶带纸,确保无漏浆现象。5、 模板质量检查:模板工程安装完成后及时进行技术复核与分项工程质量检查,确保轴线、标高轴截面尺寸准确。要求模板及其支架必须具有足够的强度
5、、刚度和稳定性。模板接缝全部采用胶带纸粘贴。 模板与混凝土的接触面清理干净并涂刷隔离剂。模板安装的允许偏差及检验方法。6、 拆模:现浇结构的模板及其支架拆影响混凝土强度,必须符合设计要求,当设计无具体要求时,按下列规定: 侧模:在混凝土强度能保证其表面及棱角不因拆除模 板而受损坏后予以拆除。 底膜:在混凝土达到以下设计强度后,方予拆除。 扳:结构跨度2M时,50%;板:结构跨度2M,8M时,75%。 梁:结构跨度8M时,75%;2M时,100%。拆模时,按合理顺序进行拆除,一般按后支的先拆,先支的后拆,先拆除非承重部分,拆除承重部分。拆模时不得强力震动或硬撬、硬砸,不得大面积同时撬落或拉倒,对重要承重部位应拆除侧模,检查混凝土无质量问题后方可继续拆除承重模板。 已拆除模板及其支架的结构,在混凝土强度符合混凝土强度等级,方可承受全部使用荷载;当施工荷载产生的效益比使用荷载的效益列为不利时,先进行核算,加设临时支撑。
