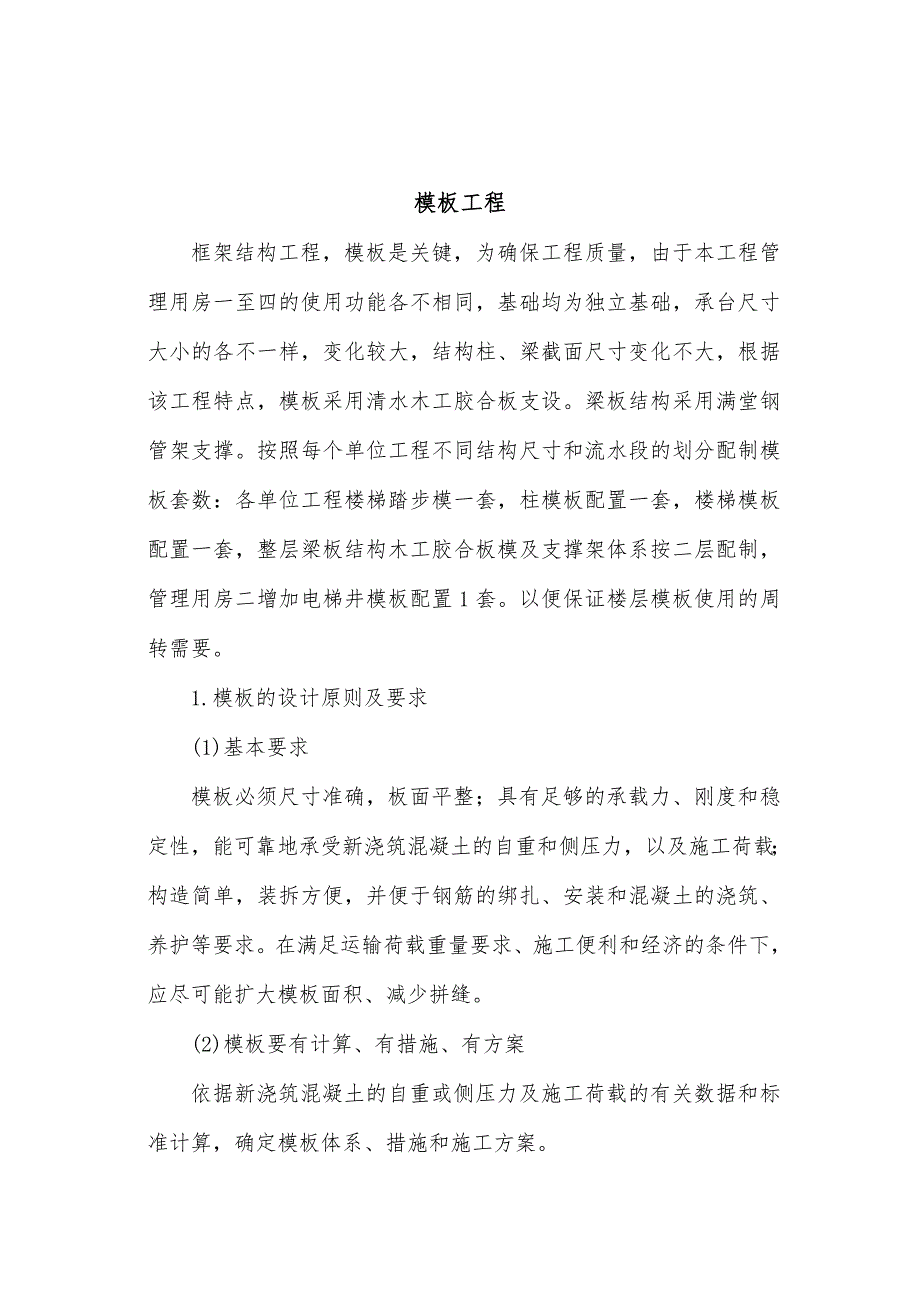

1、模板工程框架结构工程，模板是关键，为确保工程质量，由于本工程管理用房一至四的使用功能各不相同，基础均为独立基础，承台尺寸大小的各不一样，变化较大，结构柱、梁截面尺寸变化不大，根据该工程特点，模板采用清水木工胶合板支设。梁板结构采用满堂钢管架支撑。按照每个单位工程不同结构尺寸和流水段的划分配制模板套数：各单位工程楼梯踏步模一套，柱模板配置一套，楼梯模板配置一套，整层梁板结构木工胶合板模及支撑架体系按二层配制，管理用房二增加电梯井模板配置1套。以便保证楼层模板使用的周转需要。1.模板的设计原则及要求(1)基本要求模板必须尺寸准确，板面平整；具有足够的承载力、刚度和稳定性，能可靠地承受新浇筑混凝土的

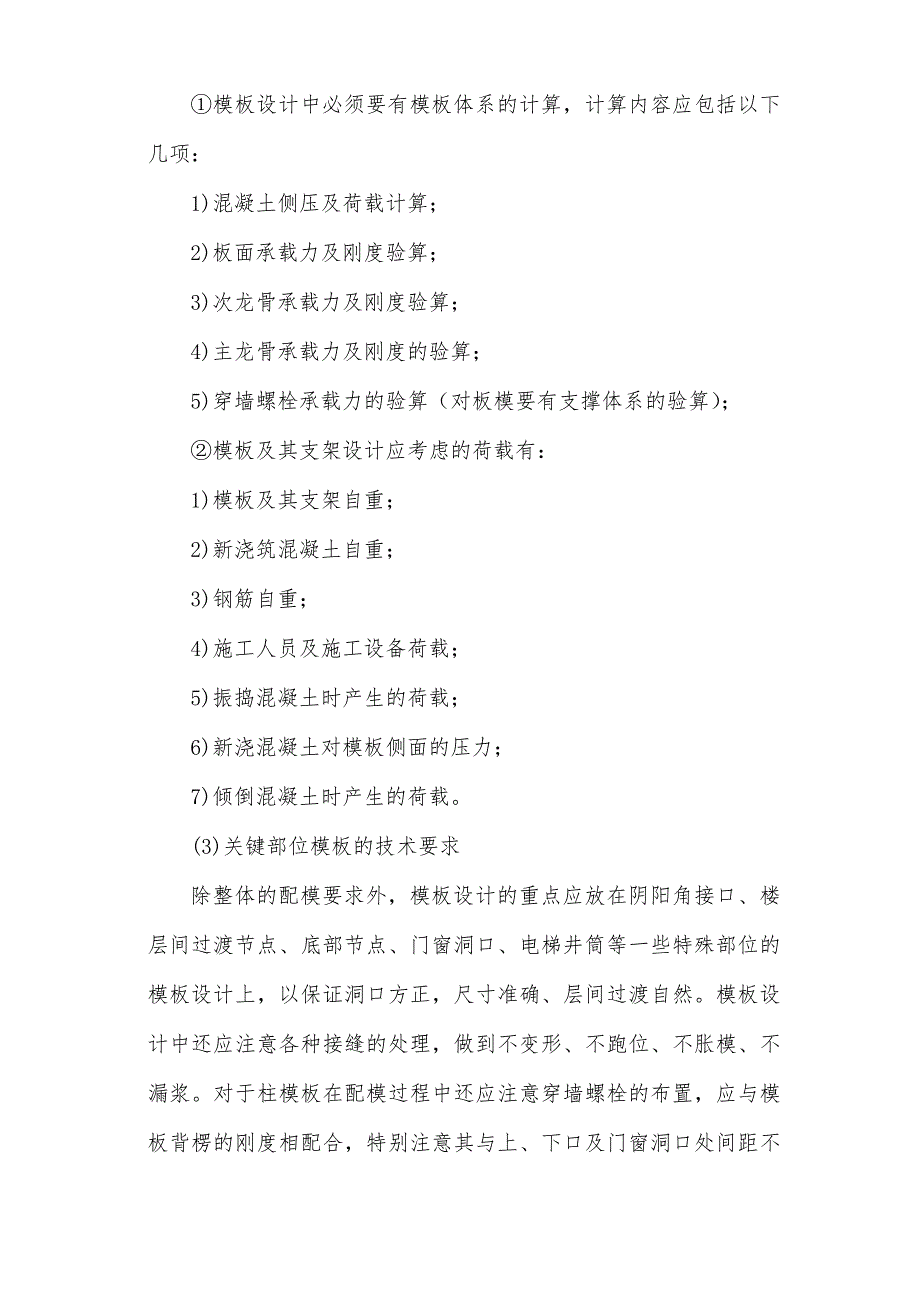

2、自重和侧压力，以及施工荷载；构造简单，装拆方便，并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。在满足运输荷载重量要求、施工便利和经济的条件下，应尽可能扩大模板面积、减少拼缝。(2)模板要有计算、有措施、有方案依据新浇筑混凝土的自重或侧压力及施工荷载的有关数据和标准计算，确定模板体系、措施和施工方案。模板设计中必须要有模板体系的计算，计算内容应包括以下几项：1)混凝土侧压及荷载计算；2)板面承载力及刚度验算；3)次龙骨承载力及刚度验算； 4)主龙骨承载力及刚度的验算；5)穿墙螺栓承载力的验算（对板模要有支撑体系的验算）；模板及其支架设计应考虑的荷载有：1)模板及其支架自重；2)新浇筑混凝土自

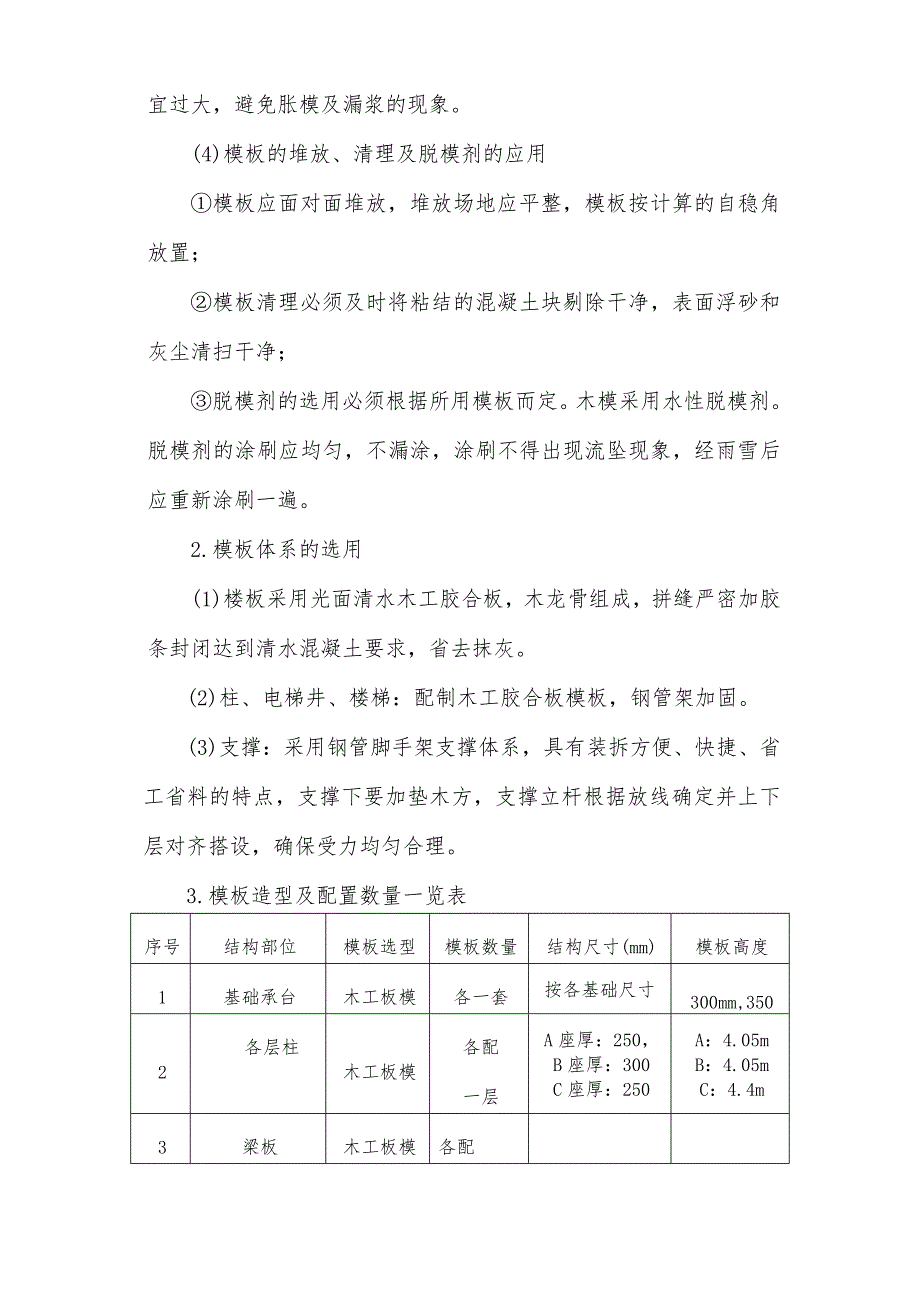

3、重；3)钢筋自重；4)施工人员及施工设备荷载；5)振捣混凝土时产生的荷载；6)新浇混凝土对模板侧面的压力；7)倾倒混凝土时产生的荷载。(3)关键部位模板的技术要求除整体的配模要求外，模板设计的重点应放在阴阳角接口、楼层间过渡节点、底部节点、门窗洞口、电梯井筒等一些特殊部位的模板设计上，以保证洞口方正，尺寸准确、层间过渡自然。模板设计中还应注意各种接缝的处理，做到不变形、不跑位、不胀模、不漏浆。对于柱模板在配模过程中还应注意穿墙螺栓的布置，应与模板背楞的刚度相配合，特别注意其与上、下口及门窗洞口处间距不宜过大，避免胀模及漏浆的现象。(4)模板的堆放、清理及脱模剂的应用模板应面对面堆放，堆放场地应
4、平整，模板按计算的自稳角放置；模板清理必须及时将粘结的混凝土块剔除干净，表面浮砂和灰尘清扫干净；脱模剂的选用必须根据所用模板而定。木模采用水性脱模剂。脱模剂的涂刷应均匀，不漏涂，涂刷不得出现流坠现象，经雨雪后应重新涂刷一遍。2.模板体系的选用(1)楼板采用光面清水木工胶合板，木龙骨组成，拼缝严密加胶条封闭达到清水混凝土要求，省去抹灰。(2)柱、电梯井、楼梯：配制木工胶合板模板，钢管架加固。(3)支撑：采用钢管脚手架支撑体系，具有装拆方便、快捷、省工省料的特点，支撑下要加垫木方，支撑立杆根据放线确定并上下层对齐搭设，确保受力均匀合理。3.模板造型及配置数量一览表序号结构部位模板选型模板数量结构尺
5、寸(mm)模板高度1基础承台木工板模各一套按各基础尺寸300mm,3502各层柱木工板模各配一层A座厚：250，B座厚：300C座厚：250A：4.05mB：4.05mC：4.4m3梁板木工板模各配二层4电梯井筒木工板模一套墙高5楼梯踏步模木工板板各配一套16门窗洞口木工板模各配一层A：2950、B：4050、C：2950A：2950、B：4050、C：29504.模板的安装支模前必须搭好相关脚手架，电梯井筒施工完后，安装封堵式防护门，并且筒内底层设置水平安全网（通过在墙体上预埋钢筋固定）。浇筑混凝土前必须检查支撑是否可靠、扣件是否松动，发现问题及时处理。经常检查支设模板用的吊钩、斜支撑及平台
6、连接处螺栓是否松动，发现问题及时处理。(1)立模前的准备工作安装放线：模板安装前先测放控制轴线网和模板控制线。根据平面控制轴线网，在防水保护层或楼板上放出墙、柱边线和检查控制线，待竖向钢筋绑扎完成后，在每层竖向主筋上部标出标高控制点。模板安装前首先检查模板的杂物清理情况、浮浆清理情况、板面修整情况、脱模剂涂刷情况等。在梁端部、柱根角部，剪力墙转角处留置清扫口，顶板浇筑前将模板、钢筋上的杂物用高压气泵清理干净。上道工序验收完毕，签字齐全。 按要求安装好门、窗洞口模板。防止模板漏浆、烂根、错位等的设施安装完毕。现浇结构模板的安装放线及允许偏差要求见下表。模板安装的允许偏差项次项目允许偏差值（mm）
7、检查方法1轴线位移基础5尺量柱、墙、梁32标高3水准仪或拉线尺量3截面尺寸基础5尺量柱、墙、梁24每层垂直度32m托线板5相邻两板表面高低差2直尺、尺量6表面平整度22m靠尺、楔形塞尺7阴阳角方正25m线尺顺直28预埋铁件、预埋管、螺栓中心线位移2拉线、尺量螺栓中心线位移2螺栓外露长度+10，-09预留孔洞中心线位移5拉线、尺量内孔洞尺寸+5，-010门窗洞口中心线位移3拉线、尺量宽、高5对角线6(2)基础承台模板支设：基础承台木工模板四周采用木工胶合板支设，钢管方木支撑加固，与相联承台连成整体防止位移。地下室墙采用木工胶合板双排钢管架加固体系，对拉螺栓采用12螺栓。模板底部用水泥砂浆提前封堵
8、，板缝拼接用胶条封闭挂线校正，保证墙面垂直度在3mm以内，轴线位移不超过5mm，保证模板顶面高度10mm以内。模板安装：模板安装前，应在剪力墙钢筋底部高1015cm处竖向水平间距均为1.52m的模板限位筋，限位筋用12钢筋焊接，钢筋限位的宽度比墙厚小2mm，满足砼侧压变形量要求，对大墙面由多块模板拼接，或与内外角模连接时，拼缝应顺直，不得有错台，缝隙必须用海棉压条封密，外墙外模上下层接缝处应加密封条。模板就位后，先将根部按照放好墙边线或控制线校正一面，在安装校正另一面，借用内架加固，模板校正加固后，底部提前用砂浆封堵，有一定强度后方可浇筑砼。标准层全钢大模板剪力墙、柱安装。剪力墙（86）系列组
9、拼全钢大模板：1)组拼式全钢大模板，标准板为模数板，即按300mm模数设计，每块成型大模板一般由23块标准板组拼而成（见附图）。标准板最小宽度为600mm，最大宽度为3000mm。其特点是组拼灵活，通用性强，重复使用率高，能适用不同开间进深的建筑结构，节省开支。全钢大模板，面板采用6mm钢板，竖肋采用8#槽钢，间距为300mm，边框均为8#槽钢，模板的横背楞采用双向10#槽钢焊接而成，穿墙螺栓从两根槽钢的空档穿过。不同的是，整体全钢大模板横背楞与竖肋焊成整体；组拼全钢大模板横背楞也为通长背楞与标准板竖肋用专用连接器连接成整体。模板组拼后每条拼缝均用丙烯酸酯建筑密封胶密封，组拼后的大模板平整度好
10、，刚度、强度均能满足施工要求。无论是整体大模板还是组拼式大模板，模板均采用“子母”式搭接，即模板板面伸出或缩进边框22mm，模板组装后拼缝严密，砼表面质量高，不漏浆。2)角模阴角和阳角模全部采用钢制角模，并与相邻墙模板成企口搭接，角模与墙模板之间留2mm间隙，以便于支拆模。角模边框上设有连接孔，便于与模板连接，以保证拼装后的整体性和砼结构的成型质量。阳角模与大模板用螺栓连接后，再用两对直角前楞加固。采用大阳角的优点是减少了正反模的数量，阳角处砼棱角方正、顺直，见下图。 3)外挂架的布置三角挂架是外墙模板施工中安装校正及拆除等作业的操作平台。外挂架除阳台位置不设外，其余按外墙横向最上排穿墙孔位置
11、每孔安装一榀（每次浇筑砼时须在最上排穿墙孔位置下套管33）。施工时分段组装整体提升使用。对局部狭长空间，无法放置外挂架时，可根据实际开间尺寸，设计外挂施工平台。外挂架与墙体连接采用T型螺栓。柱模：其特点是灵活方便，整体性强，拆模后柱棱角分明，外观效果好。当同一工程柱截面有变化时，可采用可调方柱模，确保不同截面的尺寸要求，减少一次性投资。如图全钢大模楼梯间模板、电梯井筒模：楼梯间模板采用外墙模板配置形式，利用导墙浇筑顶板和二次支模，可调支撑支模板底部防止墙体结构出现错台，保证砼结构质量。踏步模板采用调节定型梯段模板，其刚度好，使用时只需调整地脚丝杠便可满足角度要求，支拆方便，确保砼成型后质量。如
12、图电梯井内墙采用筒模，使用时，操作简单便捷，工作效率高，即便于筒模支拆，又有保证井筒的砼体质量。如图：门窗洞口模：采用整体收支式全钢定型门窗洞口模板，其优点是整体性强，能同步收支，拆模板后洞口棱角方正，外观效果好，可重复利用，直至工程完毕。大模板制作及质量标准：加工制作：1)型钢下料后要全部调直，冲孔后再次调直。（型钢下料采用冲剪或无齿锯锯切）。2)面板用剪板机剪切后，其面板拼接缝两边用铣边机铣平，以确保接缝处平整严密。模板的成型组焊是保证板面平整度的重要环节，因此要在高强度平台上进行胎具化组对，定位后检验各部分尺寸，合格后采用反变形焊接，节点部位满焊。严格执行加工过程中的三检制度，为保证模板
13、的平整度和阴阳角模的直线度，所有模板产品全部经过专用液压调平工作台逐件调平、调直，产品的检验率100%，产品出厂合格率为100%。模板质量允许偏差和检查方法模板质量允许偏差（mm）序号名称允许偏差（mm）检查方法1模板高度2钢卷尺2模板宽度2钢卷尺3对角线3钢卷尺4板面平整度22米靠尺、塞尺5相邻板面高低差12米靠尺、塞尺6边框平直度13米靠尺、塞尺7模板翘曲度L/1000在平台上对角拉线8模板拼装后接缝宽度1塞尺9穿墙螺栓孔眼位置1钢尺10油漆无漏涂无流淌目测注：模板验收时应搁置在标准水平操作平台上。L：模板边长模板施工工艺施工准备：1)因大模板检验需要检验平台，因此大模板出厂前，工地应派技
14、术人员到厂验收，合格后方可进厂。大模板及配件进入现场后，应按设计方案有关规范及设计图纸要求的质量标准进行二次验收，并按规格、品种、编号、分类码放整齐，以备现场安装取用。模板及配件码放场地应平整坚实，并应有排水设施。为节省施工现场空间，工地配置大模板支撑架，以存放闲置的大模板。2)大模板与模板附件连接均为螺栓连接，要按施工需要准备好螺栓、平垫、弹簧垫并确保连接可靠。模板安装工艺流程清理楼面弹模板就位线做砂浆找平层绑扎钢筋固定门窗模板安放角模安装内模安装穿墙螺栓安装外模锁紧穿墙螺栓（调整模板垂直度）检查验收浇筑墙体砼拆模清理、移位下段施工。1)清理楼面，并对安装处做砂浆找平层。当模板竖向支架安装在土层地基时，基土必须坚实，且有排水措施，支架支柱与基土接触面加设垫板。要有雨期施工防基土沉陷和冬期施工防基土冻融措施。2)根据图纸要求弹出墙的边线和模板位置线，对于外墙标出墙体轴线，使外模板安装误差在相邻轴线区间内消除，防止产生累计误差。3)墙体钢筋绑扎后，在设有穿墙孔位置边缘和安装阴阳角模的钢筋网边上，竖向加焊三条与墙体同等厚度的定位钢筋。4)模板安装应拼缝严密、平整、不漏浆、不错台、不胀模、不
