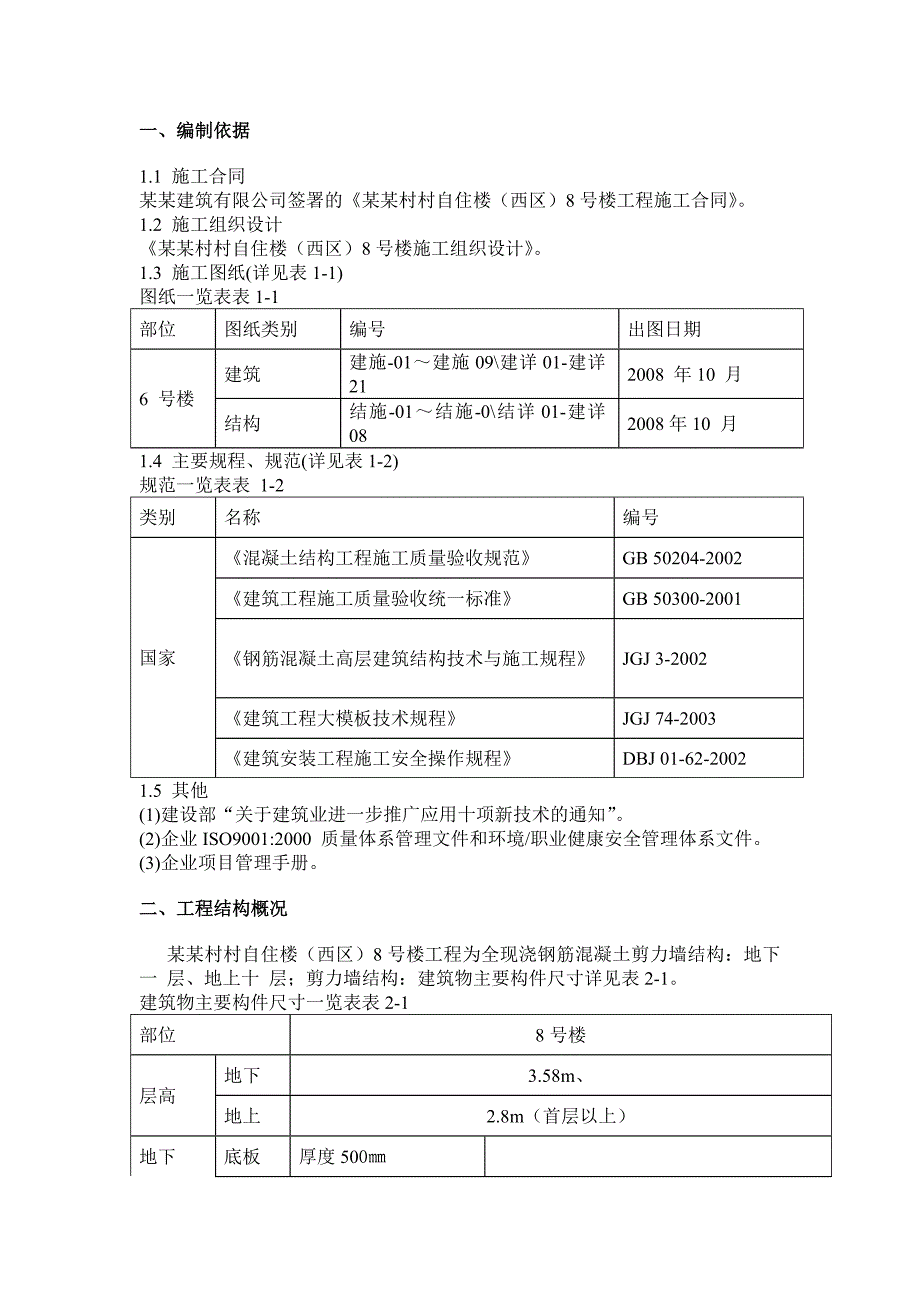

1、一、编制依据1.1 施工合同某某建筑有限公司签署的某某村村自住楼（西区）8号楼工程施工合同。1.2 施工组织设计某某村村自住楼（西区）8号楼施工组织设计。1.3 施工图纸(详见表1-1)图纸一览表表1-1 部位图纸类别编号出图日期6 号楼建筑建施-01建施09建详01-建详212008 年10 月结构结施-01结施-0结详01-建详082008年10 月1.4 主要规程、规范(详见表1-2) 规范一览表表 1-2 类别名称编号国家混凝土结构工程施工质量验收规范GB 50204-2002建筑工程施工质量验收统一标准GB 50300-2001钢筋混凝土高层建筑结构技术与施工规程JGJ 3-2002

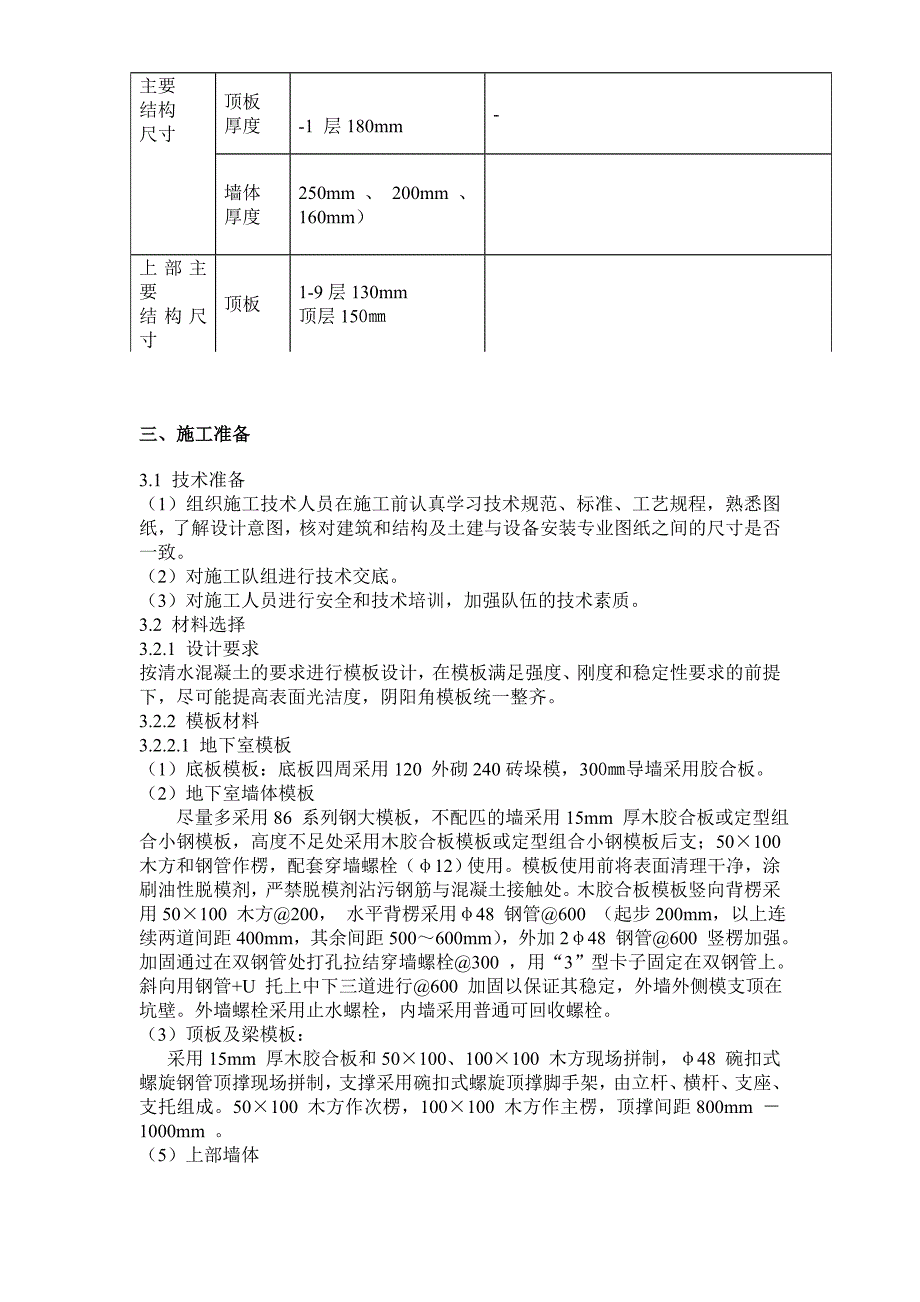

2、建筑工程大模板技术规程JGJ 74-2003建筑安装工程施工安全操作规程DBJ 01-62-20021.5 其他(1)建设部“关于建筑业进一步推广应用十项新技术的通知”。(2)企业ISO9001:2000 质量体系管理文件和环境/职业健康安全管理体系文件。(3)企业项目管理手册。二、工程结构概况某某村村自住楼（西区）8号楼工程为全现浇钢筋混凝土剪力墙结构：地下一 层、地上十 层；剪力墙结构：建筑物主要构件尺寸详见表2-1。建筑物主要构件尺寸一览表表2-1 部位8号楼层高地下3.58m、地上2.8m（首层以上）地下主要结构尺寸底板厚度500顶板厚度-1 层180mm-墙体厚度250mm、200m
3、m、160mm）上部主要结构尺寸顶板1-9层130mm 顶层150三、施工准备3.1 技术准备（1）组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。（2）对施工队组进行技术交底。（3）对施工人员进行安全和技术培训，加强队伍的技术素质。3.2 材料选择3.2.1 设计要求按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。3.2.2 模板材料3.2.2.1 地下室模板（1）底板模板：底板四周采用120 外砌240砖垛模，300导墙采用胶合板。
4、（2）地下室墙体模板尽量多采用86 系列钢大模板，不配匹的墙采用15mm 厚木胶合板或定型组合小钢模板，高度不足处采用木胶合板模板或定型组合小钢模板后支；50100 木方和钢管作楞，配套穿墙螺栓（12）使用。模板使用前将表面清理干净，涂刷油性脱模剂，严禁脱模剂沾污钢筋与混凝土接触处。木胶合板模板竖向背楞采用50100 木方200， 水平背楞采用48 钢管600 （起步200mm，以上连续两道间距400mm，其余间距500600mm），外加248 钢管600 竖楞加强。加固通过在双钢管处打孔拉结穿墙螺栓300 ，用“3”型卡子固定在双钢管上。斜向用钢管+U 托上中下三道进行600 加固以保证其稳

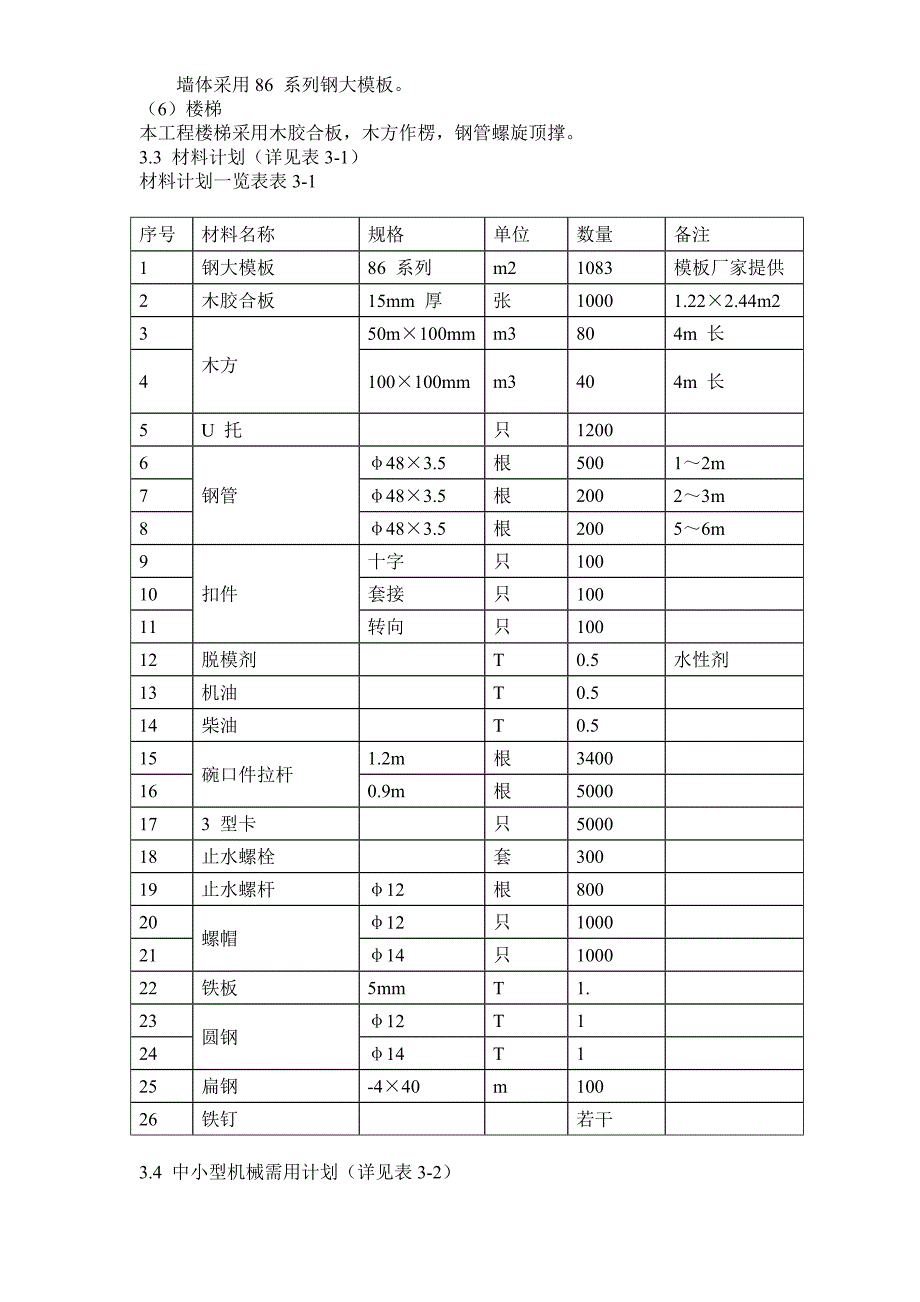

5、定，外墙外侧模支顶在坑壁。外墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。（3）顶板及梁模板：采用15mm 厚木胶合板和50100、100100 木方现场拼制，48 碗扣式螺旋钢管顶撑现场拼制，支撑采用碗扣式螺旋顶撑脚手架，由立杆、横杆、支座、支托组成。50100 木方作次楞，100100 木方作主楞，顶撑间距800mm 1000mm 。（5）上部墙体墙体采用86 系列钢大模板。（6）楼梯本工程楼梯采用木胶合板，木方作楞，钢管螺旋顶撑。3.3 材料计划（详见表3-1） 材料计划一览表表3-1序号材料名称规格单位数量备注1钢大模板86 系列m21083模板厂家提供2木胶合板15mm 厚张10001
6、.222.44m23木方50m100mmm3804m 长4100100mmm3404m 长5U 托只12006钢管483.5根50012m7483.5根20023m8483.5根20056m9扣件十字只10010套接只10011转向只10012脱模剂T0.5水性剂13机油T0.514柴油T0.515碗口件拉杆1.2m根3400160.9m根5000173 型卡只500018止水螺栓套30019止水螺杆12根80020螺帽12只10002114只100022铁板5mmT1.23圆钢12T12414T125扁钢-440m10026铁钉若干3.4 中小型机械需用计划（详见表3-2） 中小型机械需用计
7、划一览表表3-2 序号机械名称型号数量单机功率1平刨机MB573A1台4KW2圆盘锯MJ104A1台3KW3压刨机MB1041 台2.2KW4电焊机BX1-5002 台32KVA5台钻MK3621 台6砂轮机立式1台7套丝机ZIT-R2-502 台3.5 劳动力计划（详见表3-3） 劳动力计划表表3-3 大模工平模工合计备注15 左右25左右40上部主体151530地下结构3.6 楼西北侧设木工制作棚。组织施工人员搭设钢架木工棚。地下室墙施工前大模板进场时搭设钢大模板堆场排架。位置见主体阶段施工现场平面布置图。3.7 模板加工及堆放本工程木模板由现场加工：依据图纸、方案、交底、洽商、现场实际尺
8、寸等画出班组施工范围内模板拼装图（模板翻样图），经项目工程审核后交队组施工。模板用钢管围挡隔开。在木模板堆放区放置足够数量的灭火器。3.8 流水段的划分结构施工划分3 个流水施工段。3.8.1 地下室施工安排底板四周外墙与底板一次性浇筑，浇到底板向上300mm；内部墙柱施工缝留在底板上表面。地下室墙板浇到顶板下表面向上2030mm 处。3.8.2 上部主体施工安排：墙板：有门窗洞处留在门窗洞口中间，无门窗洞处留在墙体1/3 跨度处；顶板：留在板跨度的1/3 处。楼梯楼层处：留在门洞边到楼梯井的范围内，保证施工缝在楼梯平台跨度的1/3 范围内。四、模板工程施工方法4.1 统一要求4.1.1 模板
9、组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装要求详见表4-1。拼装的精度要求一览表表4-1 序号项 目允许偏差1两块模板之间拼缝12相邻模板之间高低差13模板平整度24模板平面尺寸偏差34.1.2 模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa）， 即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于墙模板的安装和校正。当墙混凝土浇筑完毕，模板拆除以后，开始引测楼层1000m
10、m 标高控制线，并根据该1000mm 线将板底的控制线直接引测到墙上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道墙轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。4.1.3 模板的支设模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。4.2 地下室底板模板4.2.1 施工缝地下室底板按后浇带划分施工流水段，底板施工缝留在后浇带。根据设计要求，地下室外墙水平施工缝留设在底板以上300mm 处，300mm 的墙体与地下室底板同时浇筑。4.
11、2.2 砖模底板四周采用砖模，在底板垫层上砌上来。底板防水卷材贴好后，卷到砖模上，翻到外面，在砖模上口增加3 皮砖压住卷材。砖模采用MU10 砖砌筑，砂浆采用M50 水泥砂浆。内侧面用1:2.5 水泥砂浆抹平。砖模厚度240mm 。钢筋绑扎后底板混凝土浇筑前用50100 木方在外侧支撑加强。4.2.3 地下室吊模底板以上300mm 外墙与底板同时浇筑，采用木胶合板吊模，模板下面采用“L”形钢筋焊接在底板上层附加筋上，以固定模板位置，防止模板跑位.3 地4下室竖向模板4.3.1 地下室外墙体模板地下室墙体水平施工缝留在顶板底面向上2030mm 处，混凝土浇筑完后剔凿软弱层到坚硬的石子。竖向施工缝
12、留在后浇带处。地下室外墙和临空墙用12 对拉螺栓带止水片，端头带小木块限位片，以防地下水沿对拉螺栓渗入墙内（见图4-2）。对拉螺栓水平间距同双钢管竖楞，竖向间距同48 钢管水平背楞间距，最下面三道对拉螺栓两侧加双螺母。内墙采用普通可回收穿墙螺栓。支模后，要求木工班组和工长及质检员认真检查支模质量情况，填写好模板分项工程质量检验批记录表，明确责任。图4-2 止水螺栓大样图墙体门洞的模板采用工具式模匣，木方支撑，角部设铁三角转角调节件，4.4 地下室顶板模板4.4.1 顶板模板支设(1)地下室顶板模板采用15mm 厚木胶合板，50mm100mm 木方做次楞，中心间距300mm，100mm100mm
