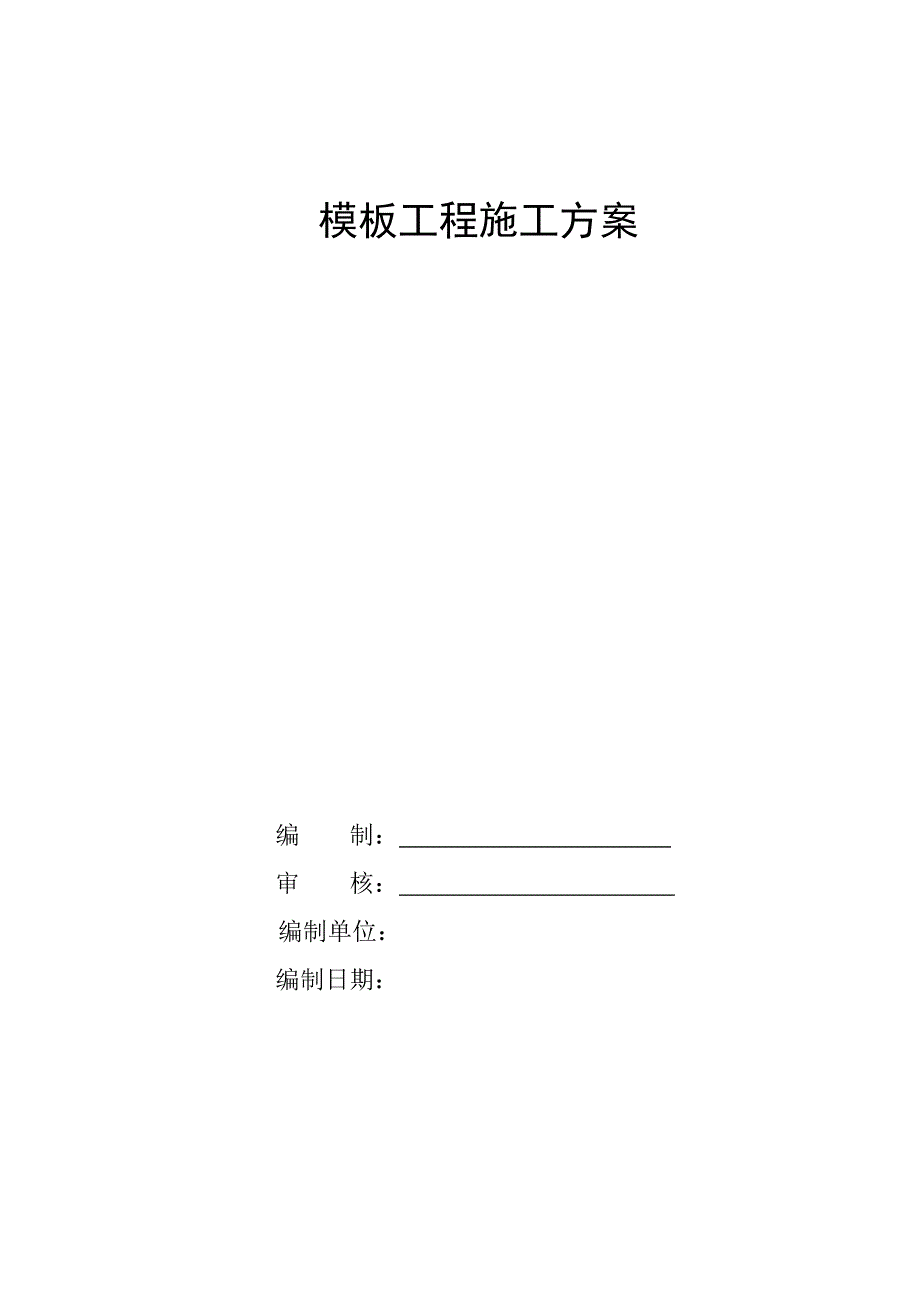

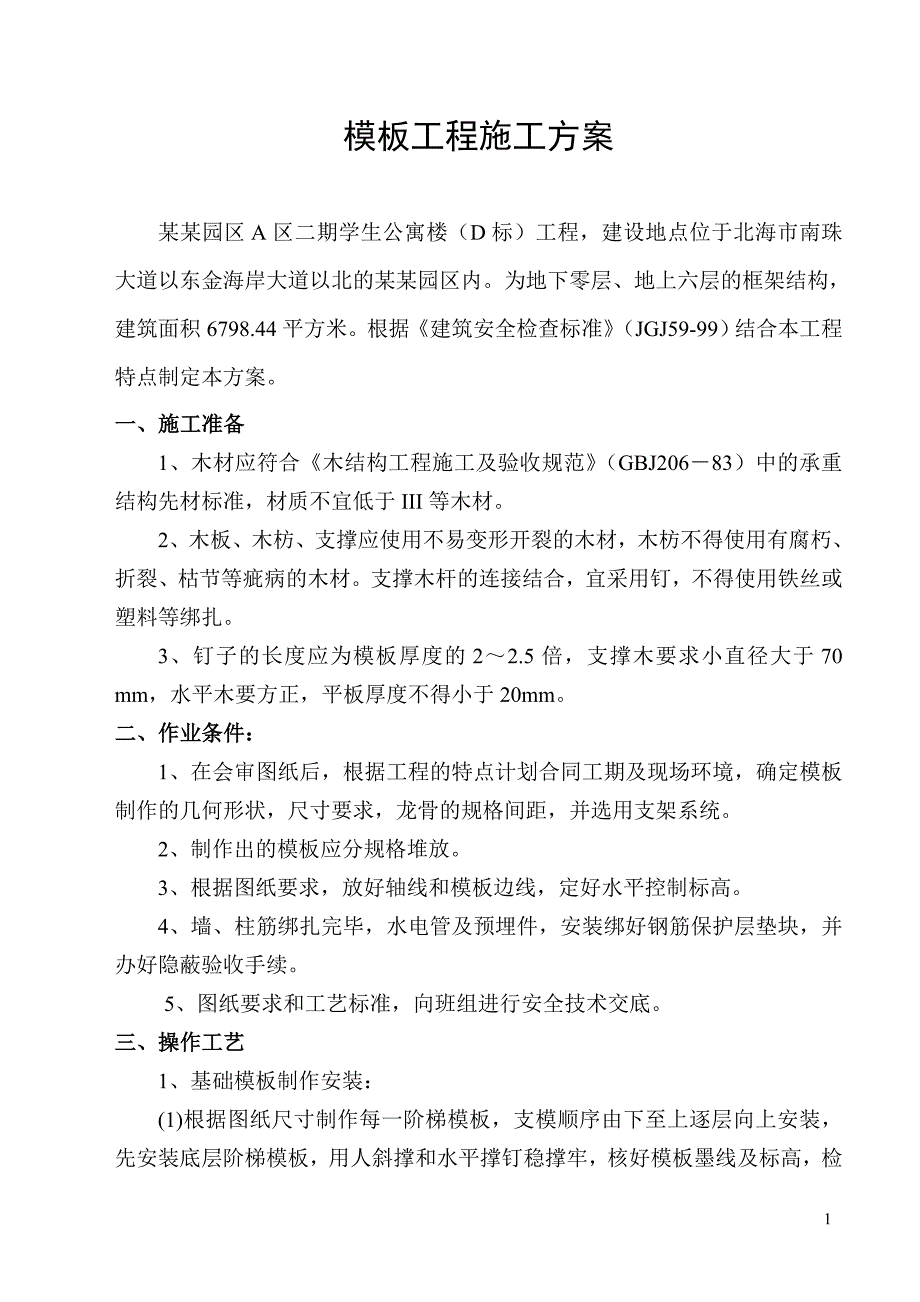

1、模板工程施工方案编制： 审核： 编制单位： 编制日期：模板工程施工方案某某园区A区二期学生公寓楼（D标）工程，建设地点位于北海市南珠大道以东金海岸大道以北的某某园区内。为地下零层、地上六层的框架结构，建筑面积6798.44平方米。根据建筑安全检查标准（JGJ59-99）结合本工程特点制定本方案。一、施工准备 1、木材应符合木结构工程施工及验收规范（GBJ20683）中的承重结构先材标准，材质不宜低于III等木材。2、木板、木枋、支撑应使用不易变形开裂的木材，木枋不得使用有腐朽、折裂、枯节等疵病的木材。支撑木杆的连接结合，宜采用钉，不得使用铁丝或塑料等绑扎。3、钉子的长度应为模板厚度的22.5倍
2、，支撑木要求小直径大于70 mm，水平木要方正，平板厚度不得小于20mm。二、作业条件：1、在会审图纸后，根据工程的特点计划合同工期及现场环境，确定模板制作的几何形状，尺寸要求，龙骨的规格间距，并选用支架系统。2、制作出的模板应分规格堆放。3、根据图纸要求，放好轴线和模板边线，定好水平控制标高。4、墙、柱筋绑扎完毕，水电管及预埋件，安装绑好钢筋保护层垫块，并办好隐蔽验收手续。5、图纸要求和工艺标准，向班组进行安全技术交底。三、操作工艺1、基础模板制作安装：1(1)根据图纸尺寸制作每一阶梯模板，支模顺序由下至上逐层向上安装，先安装底层阶梯模板，用人斜撑和水平撑钉稳撑牢，核好模板墨线及标高，检查拉

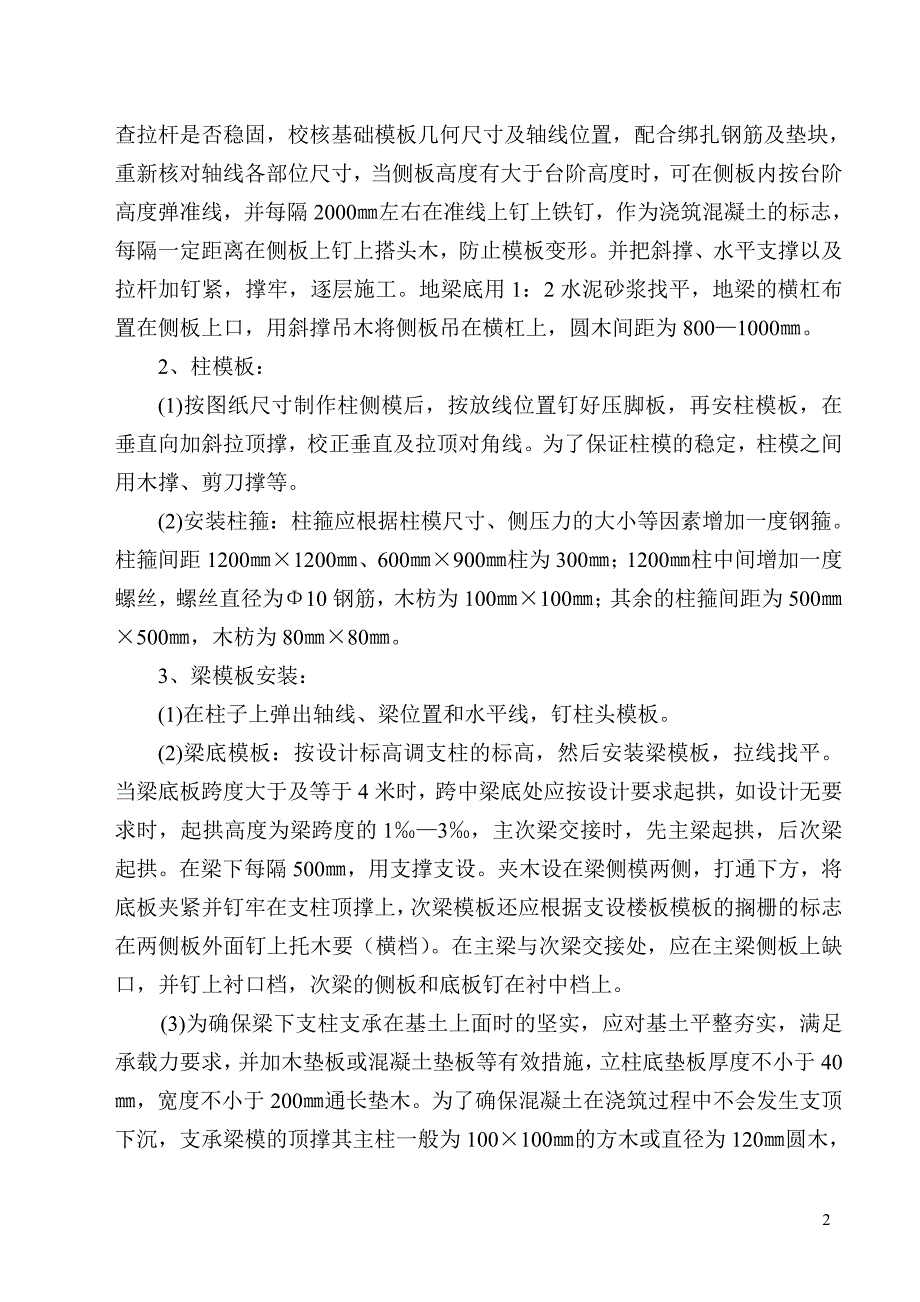

3、杆是否稳固，校核基础模板几何尺寸及轴线位置，配合绑扎钢筋及垫块，重新核对轴线各部位尺寸，当侧板高度有大于台阶高度时，可在侧板内按台阶高度弹准线，并每隔2000左右在准线上钉上铁钉，作为浇筑混凝土的标志，每隔一定距离在侧板上钉上搭头木，防止模板变形。并把斜撑、水平支撑以及拉杆加钉紧，撑牢，逐层施工。地梁底用1：2水泥砂浆找平，地梁的横杠布置在侧板上口，用斜撑吊木将侧板吊在横杠上，圆木间距为8001000。2、柱模板：(1)按图纸尺寸制作柱侧模后，按放线位置钉好压脚板，再安柱模板，在垂直向加斜拉顶撑，校正垂直及拉顶对角线。为了保证柱模的稳定，柱模之间用木撑、剪刀撑等。(2)安装柱箍：柱箍应根据柱模
4、尺寸、侧压力的大小等因素增加一度钢箍。柱箍间距12001200、600900柱为300；1200柱中间增加一度螺丝，螺丝直径为10钢筋，木枋为100100；其余的柱箍间距为500500，木枋为8080。3、梁模板安装：(1)在柱子上弹出轴线、梁位置和水平线，钉柱头模板。(2)梁底模板：按设计标高调支柱的标高，然后安装梁模板，拉线找平。当梁底板跨度大于及等于4米时，跨中梁底处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的13，主次梁交接时，先主梁起拱，后次梁起拱。在梁下每隔500，用支撑支设。夹木设在梁侧模两侧，打通下方，将底板夹紧并钉牢在支柱顶撑上，次梁模板还应根据支设楼板模板的搁栅的标
5、志在两侧板外面钉上托木要（横档）。在主梁与次梁交接处，应在主梁侧板上缺口，并钉上衬口档，次梁的侧板和底板钉在衬中档上。2(3)为确保梁下支柱支承在基土上面时的坚实，应对基土平整夯实，满足承载力要求，并加木垫板或混凝土垫板等有效措施，立柱底垫板厚度不小于40，宽度不小于200通长垫木。为了确保混凝土在浇筑过程中不会发生支顶下沉，支承梁模的顶撑其主柱一般为100100的方木或直径为120圆木，帽木用断面50100100的方木。(4)支顶在楼层高度5m以下时，应设二道水平拉杆和剪刀撑。4、楼面模板：(1)根据模板的排列用架设支柱和龙骨、支柱与龙骨间距，应根据楼板的混凝土重量与施工荷载的大小，大龙骨间
6、距为800。支柱排列要考虑放置施工通道。(2)底层地面应压实，并铺垫脚板。各层支柱间的水平拉杆和剪力撑要牢固。(3)通线调节支柱的高度，将大龙骨找平。(4)铺模板时可从四周铺起，在中间收口，若压旁时，角位模板应通线钉固。(5)楼面模板铺完后，要认真检查支架是否牢固，横板梁面、板面应清扫干净。四、质量项目1、保证项目(1)模板及其支架必须有足够的强度、刚度和稳定性，其支架的支承部分必须有足够的支承面积。(2)夹板应符合木结构施工及验收规范中的承重结构选材标准。2、模板接缝应符合以下规定：(1)合格：L不大于5；(2)优良：不大于5。(3)横板与混凝土的接触面应清理干净并采取防粘结措施。3、允许偏
7、差：模板安装的允许偏差应符合下列规定：(1)、轴线位移：基础5； 柱、墙、梁：3；3(2)、截面尺寸：基础10、柱、墙、梁：4、5；(3)、表面平整度：5。五、施工注意事项：避免工程质量通病： (1)模板安装前，先检查模板的质量，不符质量标准的不得投入使用。(2)梁模板：防止梁身不平直，梁底不平及不挠，梁侧模炸模、局部模嵌入柱梁间，拆除困难的现象。a、支模时应遵守边模包底模的原则，面与柱模连接处，下料尺寸一般应略为缩短。b、梁侧模必须有压脚板，斜撑，拉线通直后将侧模钉固。梁底模按规定起拱。c、浇混凝土前，模板应充分用水浇透。(3)、柱模板：防止炸模，截面尺寸鼓出、漏浆、混凝土不密实或蜂窝麻面、
8、偏料、柱身扭曲的现象。措施：a、根据规定柱箍间距要求钉牢固。b、一排柱模支模时，应先立两端柱模，标有轴线位置复核无误后，顶部拉通长线，再立中间柱模。c、四周斜撑要牢固。(4)、校模板：防止中部下挠，板底混凝土面不平的现象。措施：a、楼板模板厚度要一致, 搁栅要有足够的强度和刚度。b、支顶要符合规定的保证要求。六、模板拆除1、拆除模板时应设安全警戒线，并派人把守，严禁非操作人员进入作来区；严禁在同一垂直面上操作；严禁站在悬臂结构上面敲拆底模。42、模板拆除的顺序和方法，应按照配板设计的规定进行，遵守先支后拆，先非承重部位，以及自上而下的原则，拆模时，严禁用大锤和撬棍硬砸硬撬。3、先拆除侧模板，后
9、拆除承重模板。4、有预留洞口处的应在模板拆除后，随时在预留洞上做好安全护栏，或将预留洞用板盖严。5、拆除间隙时，应将悬空或活动的模板、水平木、拉杆、支撑等拆除干净或固定固牢，防止突然掉落倒塌伤人。6、模板应逐块拆卸传递，拆除时不得损伤模板和混凝土。拆下的模板应分类堆放齐。七、施工安全要求1、模板上架设的电线和使用的电动工具，应采用36的低压，电源或采取其他有效的安全措施。2、登高作业时，各种配件应放在工具箱或工具袋中，严禁放在模板或肢脚手架上，各种工具应挂在操作人员身上或放在工具袋内，不得掉落。3、高空作业人员严禁攀登模板或脚手架上下，也不得在高空的墙顶，独立梁及模板上行走。4、模板的预台孔洞、电梯井等，应加盖或放置防护拦杆，必要时应在洞口处放置安全网。5、装拆模板时，上下应有人接应，随拆随运，并应把活动部件固定牢靠，严禁堆放在脚手板上和抛掷。6、装拆模板时，必须用稳固的登高工具，高度超过5m时，必须搭设脚手架。装拆施工时，除操作人员外，下面不得站人。高处作业时，操作人员应挂上安全带。557、安装墙、柱模板时，应边就位、边安装连接件，并加设临时支撑稳固。
