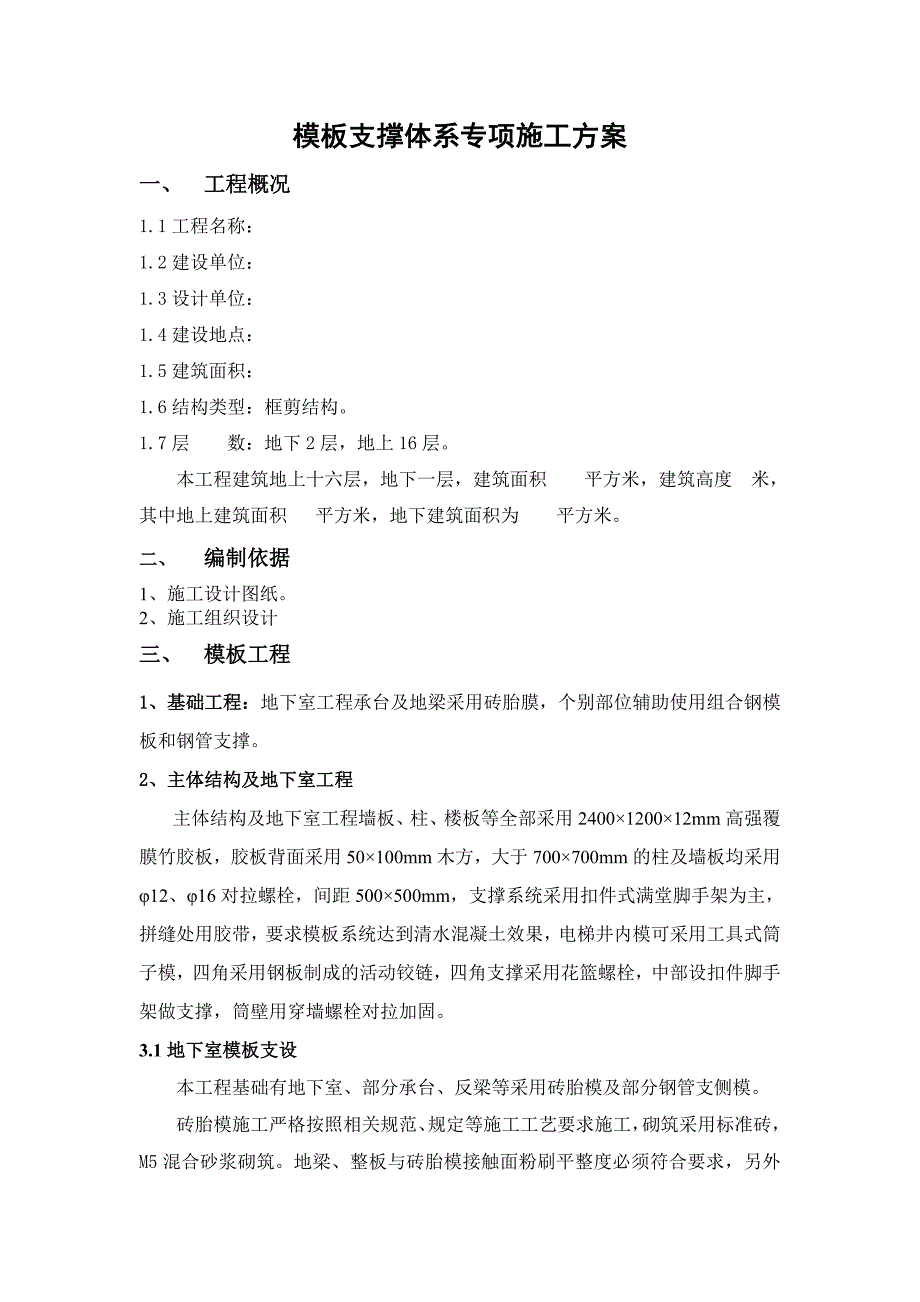

模板支撑体系专项施工方案.doc_第2页
第2页 / 共7页

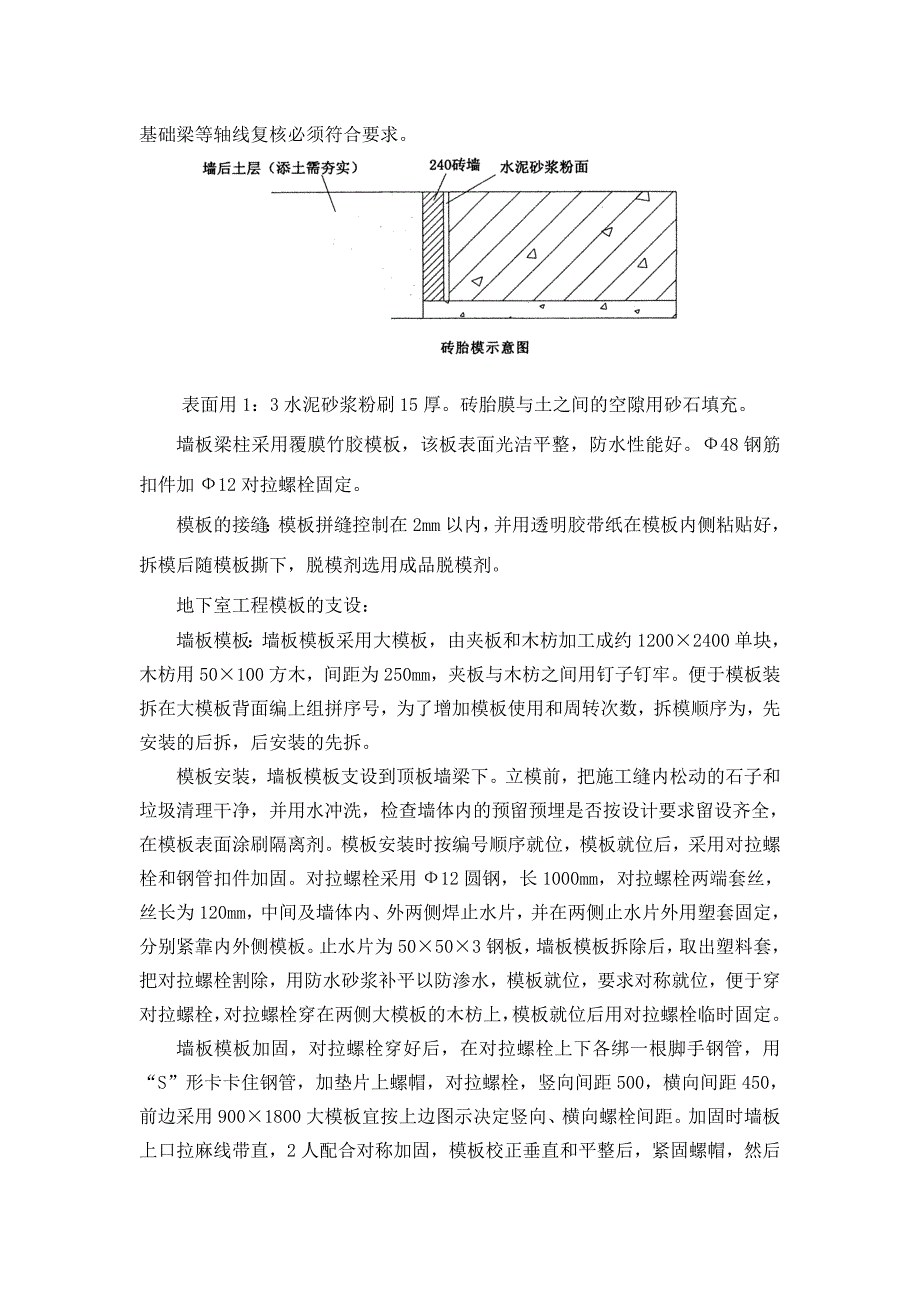

模板支撑体系专项施工方案.doc_第3页
第3页 / 共7页

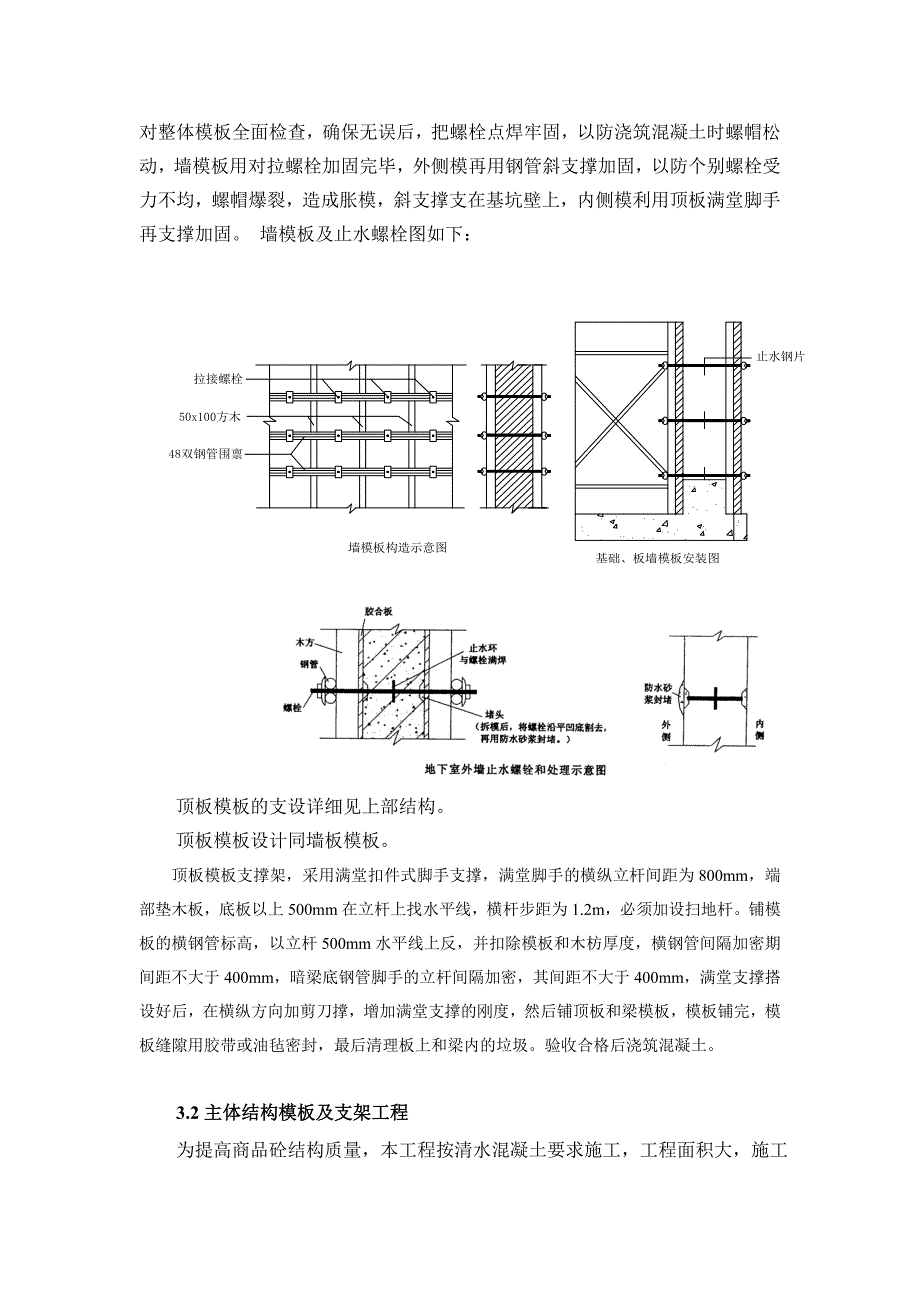

模板支撑体系专项施工方案.doc_第4页
第4页 / 共7页
模板支撑体系专项施工方案.doc_第5页
第5页 / 共7页
模板支撑体系专项施工方案.doc_第6页
第6页 / 共7页
模板支撑体系专项施工方案.doc_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《模板支撑体系专项施工方案.doc》由会员分享,可在线阅读,更多相关《模板支撑体系专项施工方案.doc(7页珍藏版)》请在第壹文秘上搜索。

1、模板支撑体系专项施工方案一、 工程概况1.1工程名称: 1.2建设单位:1.3设计单位: 1.4建设地点: 1.5建筑面积:1.6结构类型:框剪结构。1.7层 数:地下2层,地上16层。本工程建筑地上十六层,地下一层,建筑面积 平方米,建筑高度 米,其中地上建筑面积 平方米,地下建筑面积为 平方米。 二、 编制依据1、 施工设计图纸。2、 施工组织设计三、 模板工程1、基础工程:地下室工程承台及地梁采用砖胎膜,个别部位辅助使用组合钢模板和钢管支撑。2、主体结构及地下室工程主体结构及地下室工程墙板、柱、楼板等全部采用2400120012mm高强覆膜竹胶板,胶板背面采用50100mm木方,大于70

2、0700mm的柱及墙板均采用12、16对拉螺栓,间距500500mm,支撑系统采用扣件式满堂脚手架为主,拼缝处用胶带,要求模板系统达到清水混凝土效果,电梯井内模可采用工具式筒子模,四角采用钢板制成的活动铰链,四角支撑采用花篮螺栓,中部设扣件脚手架做支撑,筒壁用穿墙螺栓对拉加固。3.1地下室模板支设本工程基础有地下室、部分承台、反梁等采用砖胎模及部分钢管支侧模。砖胎模施工严格按照相关规范、规定等施工工艺要求施工,砌筑采用标准砖,M5混合砂浆砌筑。地梁、整板与砖胎模接触面粉刷平整度必须符合要求,另外基础梁等轴线复核必须符合要求。底板及承台壁砼施工采用砖胎模,用240标准砖,M5混合砂浆砌筑,表面用

3、1:3水泥砂浆粉刷15厚。砖胎膜与土之间的空隙用砂石填充。 墙板梁柱采用覆膜竹胶模板,该板表面光洁平整,防水性能好。48钢筋扣件加12对拉螺栓固定。模板的接缝:模板拼缝控制在2mm以内,并用透明胶带纸在模板内侧粘贴好,拆模后随模板撕下,脱模剂选用成品脱模剂。地下室工程模板的支设:墙板模板:墙板模板采用大模板,由夹板和木枋加工成约12002400单块,木枋用50100方木,间距为250mm,夹板与木枋之间用钉子钉牢。便于模板装拆在大模板背面编上组拼序号,为了增加模板使用和周转次数,拆模顺序为,先安装的后拆,后安装的先拆。模板安装,墙板模板支设到顶板墙梁下。立模前,把施工缝内松动的石子和垃圾清理干

4、净,并用水冲洗,检查墙体内的预留预埋是否按设计要求留设齐全,在模板表面涂刷隔离剂。模板安装时按编号顺序就位,模板就位后,采用对拉螺栓和钢管扣件加固。对拉螺栓采用12圆钢,长1000mm,对拉螺栓两端套丝,丝长为120mm,中间及墙体内、外两侧焊止水片,并在两侧止水片外用塑套固定,分别紧靠内外侧模板。止水片为50503钢板,墙板模板拆除后,取出塑料套,把对拉螺栓割除,用防水砂浆补平以防渗水,模板就位,要求对称就位,便于穿对拉螺栓,对拉螺栓穿在两侧大模板的木枋上,模板就位后用对拉螺栓临时固定。墙板模板加固,对拉螺栓穿好后,在对拉螺栓上下各绑一根脚手钢管,用“S”形卡卡住钢管,加垫片上螺帽,对拉螺栓

5、,竖向间距500,横向间距450,前边采用9001800大模板宜按上边图示决定竖向、横向螺栓间距。加固时墙板上口拉麻线带直,2人配合对称加固,模板校正垂直和平整后,紧固螺帽,然后对整体模板全面检查,确保无误后,把螺栓点焊牢固,以防浇筑混凝土时螺帽松动,墙模板用对拉螺栓加固完毕,外侧模再用钢管斜支撑加固,以防个别螺栓受力不均,螺帽爆裂,造成胀模,斜支撑支在基坑壁上,内侧模利用顶板满堂脚手再支撑加固。 墙模板及止水螺栓图如下:顶板模板的支设详细见上部结构。顶板模板设计同墙板模板。顶板模板支撑架,采用满堂扣件式脚手支撑,满堂脚手的横纵立杆间距为800mm,端部垫木板,底板以上500mm在立杆上找水平

6、线,横杆步距为1.2m,必须加设扫地杆。铺模板的横钢管标高,以立杆500mm水平线上反,并扣除模板和木枋厚度,横钢管间隔加密期间距不大于400mm,暗梁底钢管脚手的立杆间隔加密,其间距不大于400mm,满堂支撑搭设好后,在横纵方向加剪刀撑,增加满堂支撑的刚度,然后铺顶板和梁模板,模板铺完,模板缝隙用胶带或油毡密封,最后清理板上和梁内的垃圾。验收合格后浇筑混凝土。3.2主体结构模板及支架工程 为提高商品砼结构质量,本工程按清水混凝土要求施工,工程面积大,施工工期短,要投入大量的高质量的模板和周转材料,根据工程特点,支撑选用早拆模体系,加速模板周转。主体结构配制三套模板,在施工过程中如发现模板起皮

7、开裂及时支模维修。3.2.1柱、梁板、墙模板施工柱模板的加固采用定型钢筋与“十”字形排列的对拉螺栓相结合的方法,示意图如下:梁板模施工时先测定标高,铺设梁底板,根据楼层图弹出梁线进行平面位置校正、固定。较浅的梁(一般为450mm以内)支好侧模,而较深的梁先绑扎梁钢筋,再支侧模,然后支平台模板和柱、梁、板交接处的节点模,梁底模板,侧模及板模采用12mm覆膜竹胶板,梁底及板底用48钢管支托,50mm100mm木枋加固。梁板支撑体系采用重点推广的早强快拆支撑体系。梁按要求起拱,支模时,控制复核梁底、板底标高,检查支撑加固,保持模板拼装整齐,异型梁的模板采用木模拼装成形,梁高700mm的设一排对拉螺杆

8、加固,其水平间距600mm。3.2.1梁柱接头 梁柱接头的模板是施工的重点,处理不好将严重影响混凝土的外观质量。不合模数的部位用木模,并精心制作。我们成功的做法是:拆柱模时留下上口一块柱模不动,留作梁模延续部分使用,并且固定牢靠,避免穷拼乱凑。拆模时,保证上一层模板和下一层已浇混凝土体紧贴牢固,保证墙体接头处平整。3.2.2剪力墙模板施工 剪力墙模板施工同地下室墙板,对拉螺栓止水片采用PVC套管使对拉螺栓重复使用。3.2.3楼梯模板施工模板采用12mm厚的竹夹板及50mm100mm的木枋现场放样后配制,踏步模板用木夹板50mm木枋预制成型木模,而楼梯侧模用木枋及若干与踏步几何尺寸相同的三角形木

9、板拼制。由于浇混凝土时将产生顶部模板升力,因此,在施工时须附加对拉螺栓,将踏步顶板与底板拉螺栓,将踏步顶板与底板拉结使其变形得到控制。3.2.4后浇带两边梁、板需保留所有模板及支撑,待主体结构完成60天后,对后浇带进行清理,继续后续工作内容。3.2.5模板拆除 对竖向结构,在其混凝土浇注48小时后,待其自身强度能保证构件自身不缺棱掉角时,方可拆模。梁板等水平结构早拆模板部位的拆模时间,应通过同条件养护的混凝土试件强度实验结果结合结构尺寸和支撑间距进行验算来确定,模板拆除时应随即进行修整及清理,然后集中堆放,以便周转使用。一般梁底模拆除时,混凝土强度要达到设计值70%以上,跨度大于8m的梁混凝土

10、应达到设计值的100%,悬挑构件须待上部结构完工且混凝土达到设计强度100%后方可拆除支撑,悬挑构件在施工中不得作承重构件使用。质量保证措施及注意事项在模板工程施工过程中,施工人员需按模板施工质量控制程序图严格把关,质量控制程序图详见下图。模板工程质量控制程序图优化支撑、模板系统熟悉设计文件引测高程、投设轴线施工前准备学习操作规程及验收规范模板涂刷隔离剂明确质量目标技术交底复核标高、检查轴线全体操作人员参加书面交底弹出构件中心及边线检查脚手架班组自检与钢筋、混凝土工序交接检查支模工长、质检员中间抽查混凝土浇注时留专人看照质量评定定点操作、挂牌施工专职质检员检验否是否符合设计及验收规范是下道工序优化拆模方案下道工序资料整理分类归档拆模施工记录质量验评记录“三检”记录清理现场、文明施工清理修理模板及支撑架文明拆模、注意成品保护重点构件根据抗压强度报告,确定拆模时间
