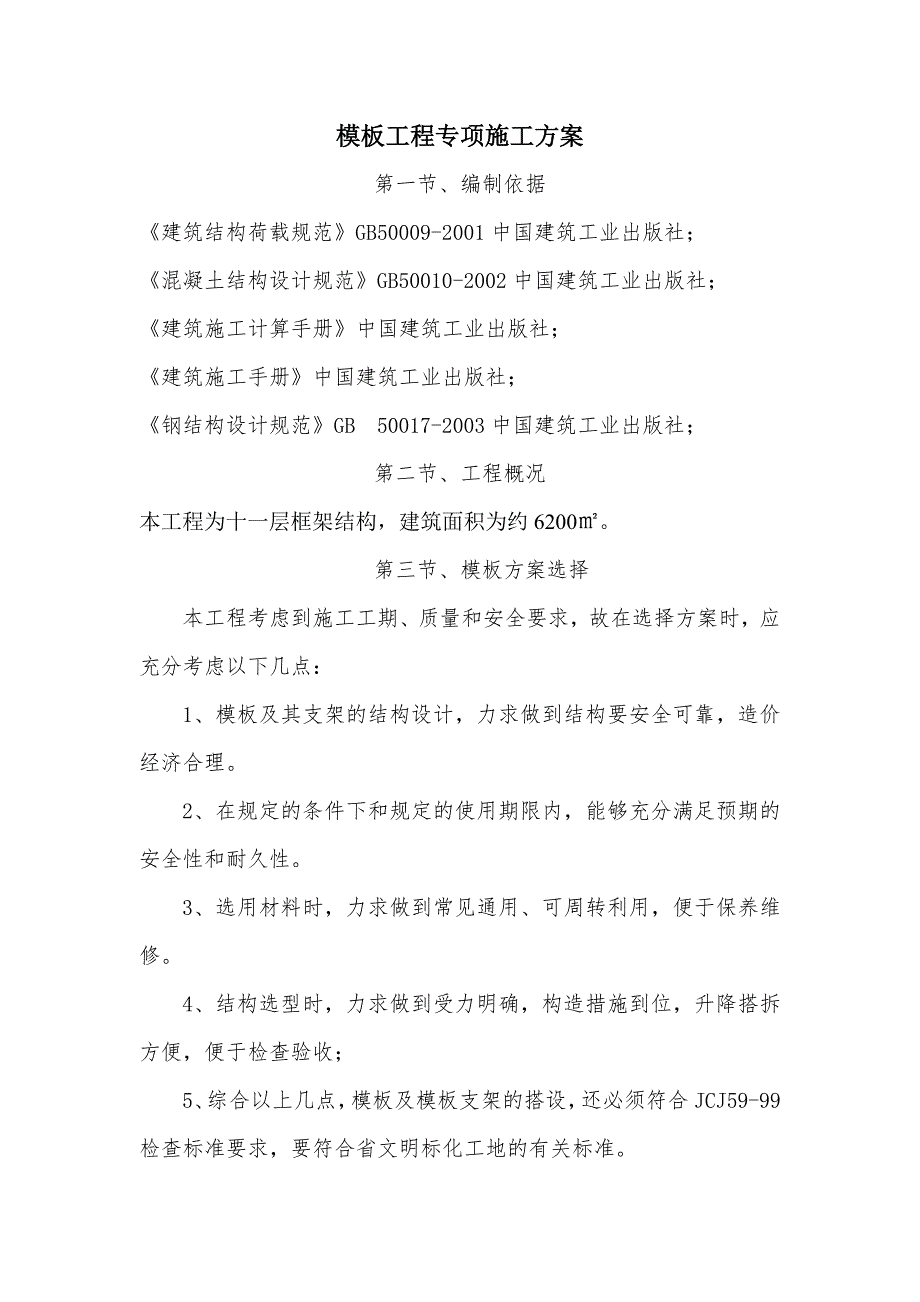

1、模板工程专项施工方案第一节、编制依据建筑结构荷载规范GB50009-2001中国建筑工业出版社；混凝土结构设计规范GB50010-2002中国建筑工业出版社；建筑施工计算手册中国建筑工业出版社；建筑施工手册中国建筑工业出版社；钢结构设计规范GB50017-2003中国建筑工业出版社；第二节、工程概况本工程为十一层框架结构，建筑面积为约6200。第三节、模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做

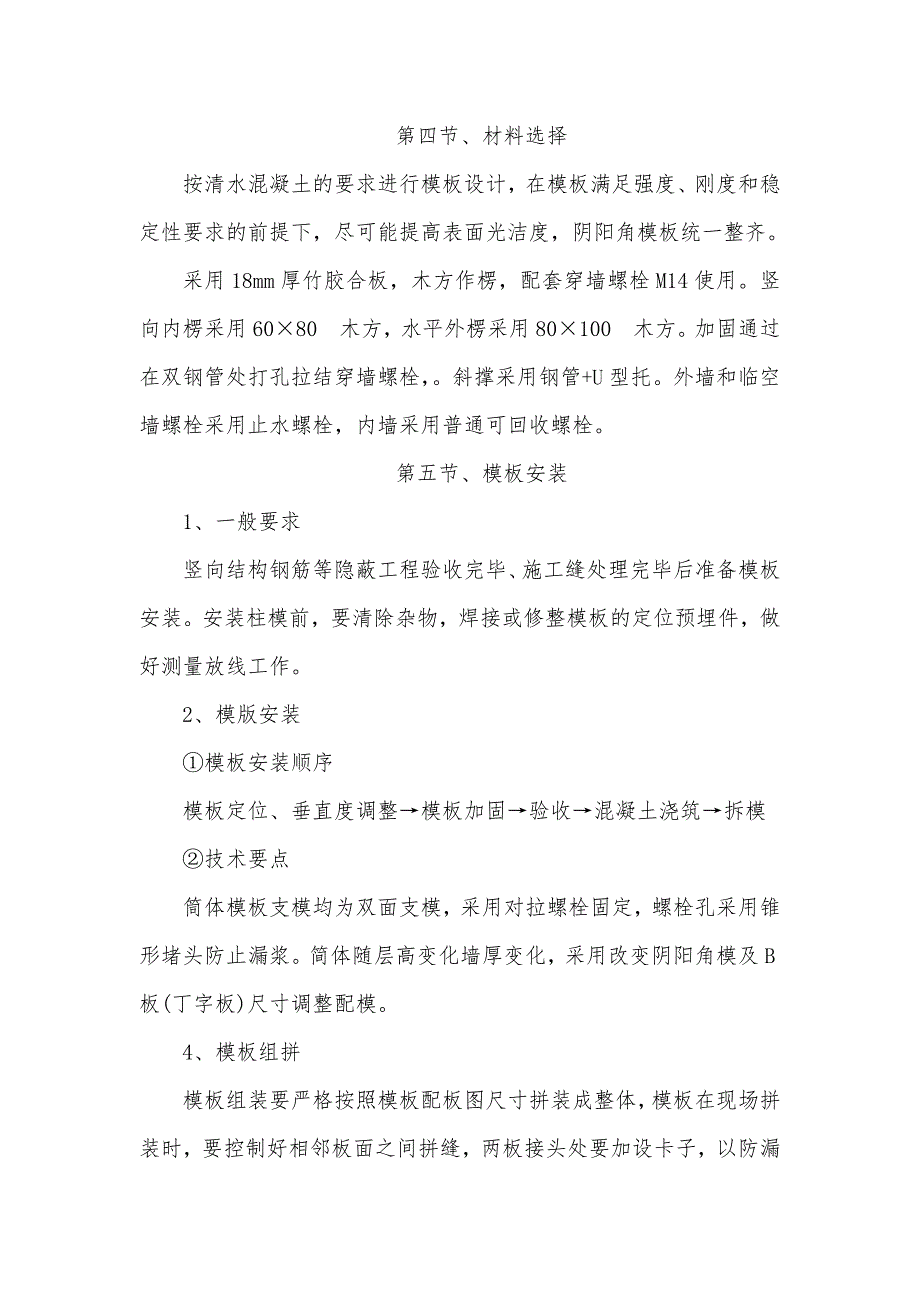

2、到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。第四节、材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。采用18mm厚竹胶合板，木方作楞，配套穿墙螺栓M14使用。竖向内楞采用6080木方，水平外楞采用80100木方。加固通过在双钢管处打孔拉结穿墙螺栓，。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。第五节、模板安装

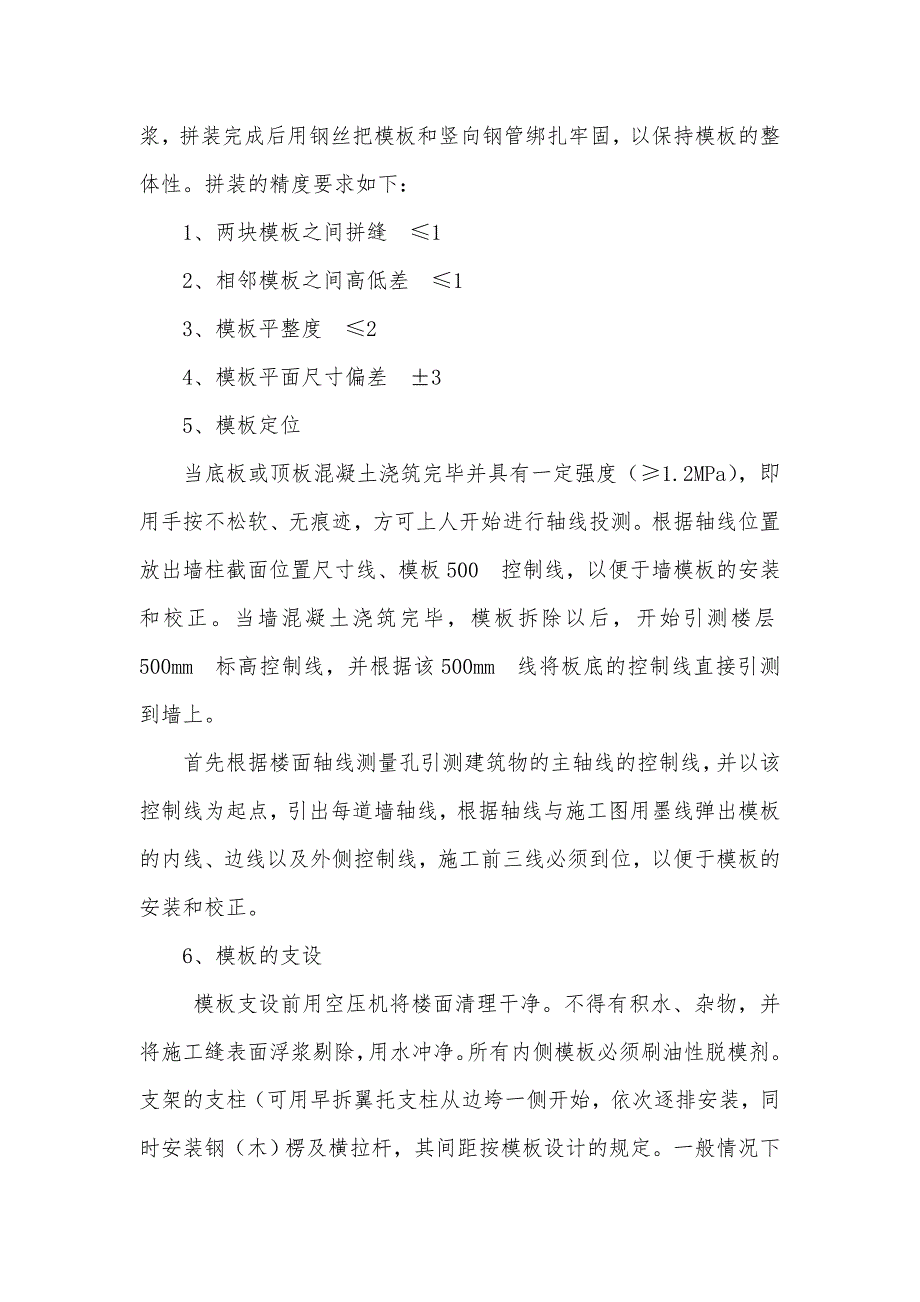

3、1、一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作。2、模版安装模板安装顺序模板定位、垂直度调整模板加固验收混凝土浇筑拆模技术要点筒体模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。简体随层高变化墙厚变化，采用改变阴阳角模及B板(丁字板)尺寸调整配模。4、模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝1
4、2、相邻模板之间高低差13、模板平整度24、模板平面尺寸偏差35、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于墙模板的安装和校正。当墙混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到墙上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道墙轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。6、模板的支设模板支设前用空压机
5、将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。支架的支柱（可用早拆翼托支柱从边垮一侧开始，依次逐排安装，同时安装钢（木）楞及横拉杆，其间距按模板设计的规定。一般情况下支柱间距为5080cm，钢（木）楞间距为50100cm，需要装双层钢（木）楞时，上层钢（木）楞间距一般为 4060cm。支架搭设完毕后，要认真检查板下钢（木）楞与支柱连接及支架安装的牢固与稳定，根据给定的水平线，认真调节支模翼托的高度，将钢（木）楞找平。7、墙体模板竹胶合板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用6080木方间距300mm（
6、起步200mm，以上400mm间距，其余间距600mm），水平外楞80100木方间距500mm。加固通过背楞上打孔拉结穿墙螺栓水平间距600mm，竖向间距500mm，斜向支撑用钢管中下三道进行间距600mm加固以保证其稳定。第六节、模板拆除1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。3、拆除模板的顺序与安装模板顺序相反，
7、先支的模板后拆，后支的先拆。（1）墙模板拆除墙模板在混凝土强度达到1.2MPa，能保证其表面及棱角不因拆除而损坏时方能拆除，模板拆除顺序与安装模板顺序相反，先外墙后内墙，先拆外墙外侧模板，再拆除内侧模板，先模板后角模。拆墙模板时，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。不得在墙上撬模板，或用大锤砸模板，保证拆模时不晃动混凝土墙体，尤其拆门窗阴阳角模时不能用大锤砸模板。门窗洞口模板在墙体模板拆除结束后拆除，先松动四周固定用的角钢，再将各面模板轻轻振出拆除，严禁直接用撬棍从混凝土与模板接缝位置撬动洞口模板，以防止拆除时洞口的阳角被损坏，跨度大于1m的洞口拆模后要加设临时支撑。（
8、2）楼板模板拆除楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。第七节、模板技术措施1、 进场模板质量标准模板要求：（1）技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。（2）外观质量检查标准（通过观察检验）任意部位不得有腐朽、霉斑、鼓泡。不得有
9、板边缺损、起毛。每平方米单板脱胶不大于0.001m2。每平方米污染面积不大于0.005m2（3）规格尺寸标准厚度检测方法：用钢卷尺在距板边20mm处，长短边分别测3点、1点，取8点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。2、 模板安装质量要求必须符合混凝土结构工程施工及验收规范（GB50204-2002）及相关规范要求。即模板及其支架应具有足够的承载能力、刚度和稳定
10、性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。（1）主控项目1）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板。检查数量：全数检查。检验方法：对照模板设计文件和施工技术方案观察。2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。检查数量：全数检查。检验方法：观察。（2）一般项目1）模板安装应满足下列要求：模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净；检查数量：全数检查。检验方法：观察。2）对跨度不小于4m
11、的现浇钢筋混凝土梁、板，其模板应按要求起拱。检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽查构件数量的10，且不应少于3件；对板，应按有代表性的自然间抽查10，且不得小于3间。）检验方法：水准仪或拉线、钢尺检查。3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合附表1的规定；检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10，且不应少于3件；对墙和板，应按有代表性的自然间抽查10，且不得小于3间)。检验方法：钢尺检查。（3）现浇结构模板安装的偏差应符合表1的规定。检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10，且不应少于3件；对墙和板，应按
12、有代表性的自然间抽查10，且不得小于3间)。现浇结构模板安装允许偏差和检验方法见表1：（检验方法：检查同条件养护试块强度试验值。检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。）（4）模板垂直度控制1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装。2）模板拼装配合，工长及质检员逐一检查模板垂直度，确保垂直度不超过3mm，平整度不超过2mm；3）模板就位前，检查顶模棍位置、间距是否满足要求。（5）顶板模板标高控制每层顶板抄测标高控制点，测量抄出混凝土墙上的500线，根据层高2800mm及板厚，沿墙周边弹出顶板模板的底标高线。（6）模板的变形控
13、制1）墙模支设前，竖向梯子筋上，焊接顶模棍（墙厚每边减少1mm）。2）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高控制在500以内，严防振捣不实或过振，使模板变形。3）门窗洞口处对称下混凝土；4）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位；5）浇筑前认真检查螺栓、顶撑及斜撑是否松动；6）模板支立完毕后，禁止模板与脚手架拉结。（7）模板的拼缝、接头模板拼缝、接头不密实时，用塑料密封条堵塞；钢模板如发生变形时，及时修整。（8）窗洞口模板在窗台模板下口中间留置2个排气孔，以防混凝土浇筑时产生窝气，造成混凝土浇筑不密实。（9）清扫口的留置楼梯模板清扫口留在平台梁下口，清
14、扫口50100洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。（10）跨度小于4m不考虑，46m的板起拱10mm；跨度大于6m的板起拱15mm。（11）与安装配合合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。（12）混凝土浇筑时，所有墙板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。（13）为提高模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。3、其他注意事项在模板工程施工过程上中，严格按照模板工程质量控制程序施工，另
15、外对于一些质量通病制定预防措施，防患于未然，以保证模板工程的施工质量。严格执行交底制度，操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。（1）胶合板选统一规格，面板平整光洁、防水性能好的。（2）进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。（3）模板配板后四边弹线刨平，以保证墙体、柱子、楼板阳角顺直。（4）墙模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆，在外墙继续安装模板前，要设置模板支撑垫带，并校正其平直。（5）墙模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。内墙穿墙螺栓套硬塑料管，塑料管长度比墙厚少23mm。（6）门窗洞口模板制作尺寸要求准确，校正阳角方正后加固，固定，对角用木条拉上以防止变形。（7）支柱所设的水平撑与剪刀撑，按构造与整体稳定性布置。4、脱模剂及模板堆放、维修（1）木胶合板选择水性脱模剂，在安装前将脱膜剂刷上，防止过早刷上后被雨水冲洗掉。钢模板用油性脱模剂，机油:柴油2:8。（2）模板贮存时，其上要有遮蔽，其下垫有垫木。垫木间距要适当，避免模板变形或损
