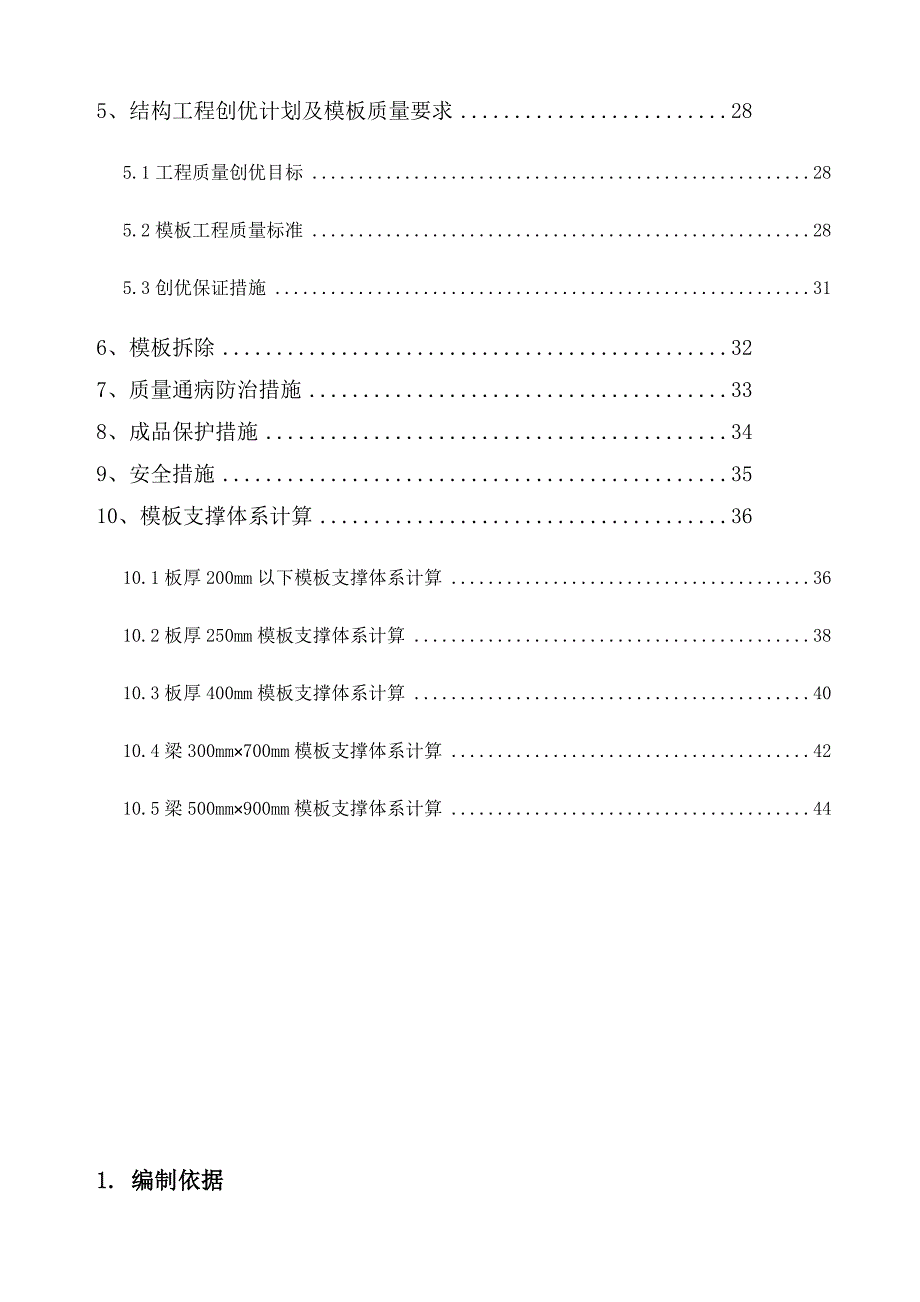

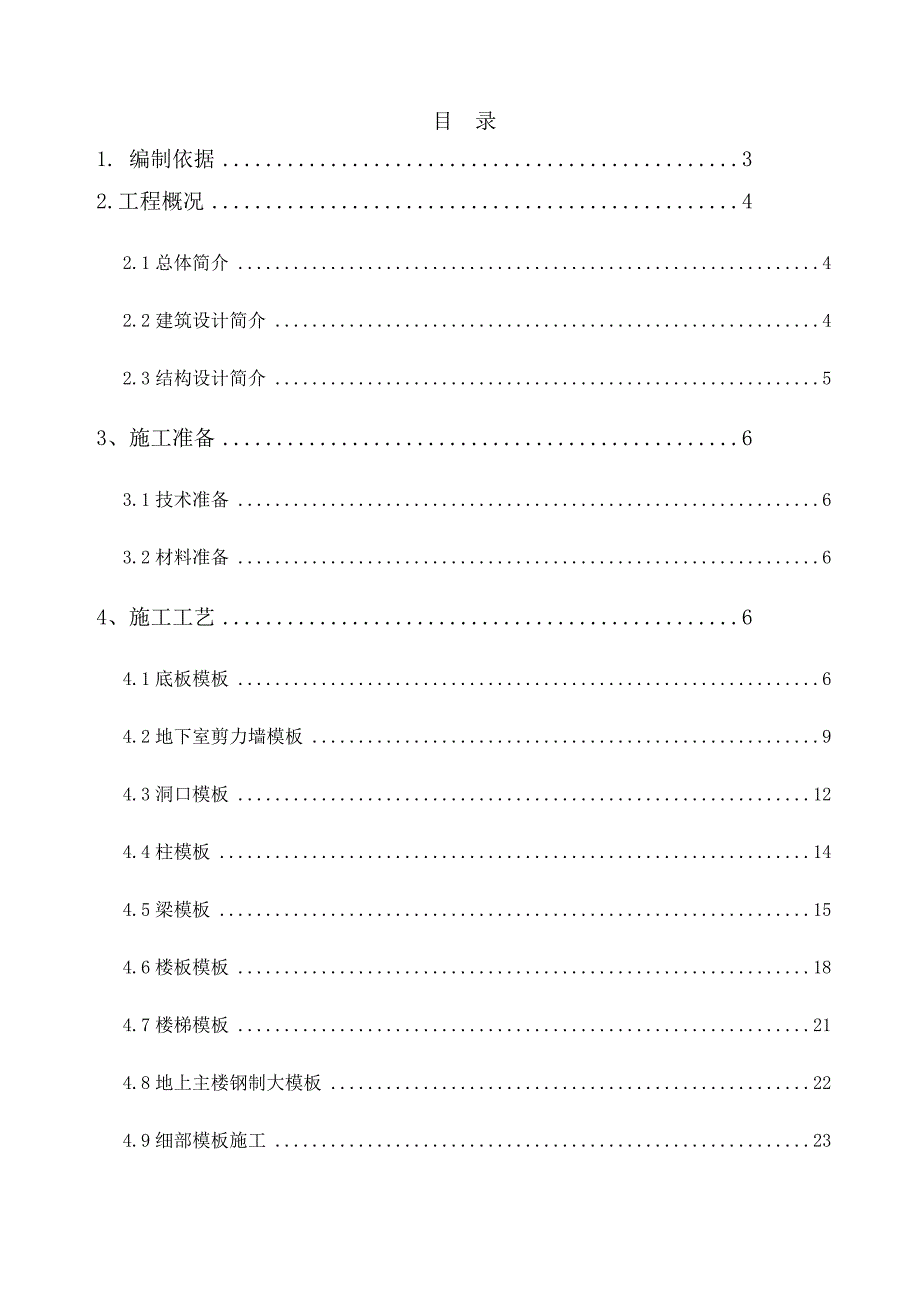

1、目 录1. 编制依据32.工程概况42.1总体简介42.2建筑设计简介42.3结构设计简介53、施工准备63.1技术准备63.2材料准备64、施工工艺64.1底板模板64.2地下室剪力墙模板94.3洞口模板124.4柱模板144.5梁模板154.6楼板模板184.7楼梯模板214.8地上主楼钢制大模板224.9细部模板施工235、结构工程创优计划及模板质量要求285.1工程质量创优目标285.2模板工程质量标准285.3创优保证措施316、模板拆除327、质量通病防治措施338、成品保护措施349、安全措施3510、模板支撑体系计算3610.1板厚200mm以下模板支撑体系计算3610.2板厚

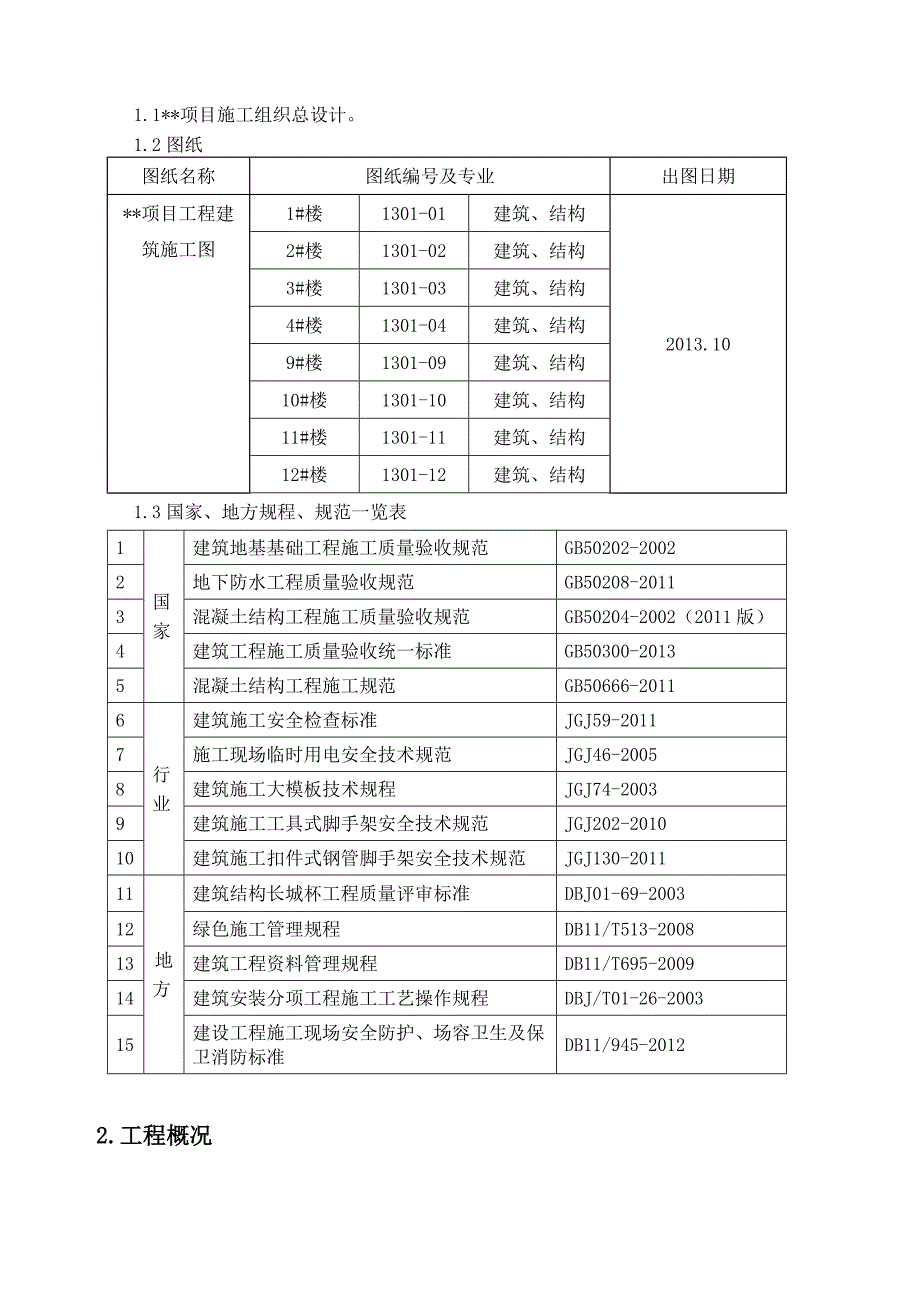

2、250mm模板支撑体系计算3810.3板厚400mm模板支撑体系计算4010.4梁300mm700mm模板支撑体系计算4210.5梁500mm900mm模板支撑体系计算441. 编制依据1.1*项目施工组织总设计。1.2图纸图纸名称图纸编号及专业出图日期*项目工程建筑施工图1#楼1301-01建筑、结构2013.102#楼1301-02建筑、结构3#楼1301-03建筑、结构4#楼1301-04建筑、结构9#楼1301-09建筑、结构10#楼1301-10建筑、结构11#楼1301-11建筑、结构12#楼1301-12建筑、结构1.3国家、地方规程、规范一览表1国家建筑地基基础工程施工质量验收
3、规范GB50202-20022地下防水工程质量验收规范GB50208-20113混凝土结构工程施工质量验收规范GB50204-2002（2011版）4建筑工程施工质量验收统一标准GB50300-20135混凝土结构工程施工规范GB50666-20116行业建筑施工安全检查标准JGJ59-20117施工现场临时用电安全技术规范JGJ46-20058建筑施工大模板技术规程JGJ74-20039建筑施工工具式脚手架安全技术规范JGJ202-201010建筑施工扣件式钢管脚手架安全技术规范JGJ130-201111地方建筑结构长城杯工程质量评审标准DBJ01-69-200312绿色施工管理规程DB11
4、/T513-200813建筑工程资料管理规程DB11/T695-200914建筑安装分项工程施工工艺操作规程DBJ/T01-26-200315建设工程施工现场安全防护、场容卫生及保卫消防标准DB11/945-20122.工程概况2.1总体简介序号项 目内 容1工程名称*2工程地址*3建设单位北京*房地产开发有限公司4设计单位北京*国际建筑事务所5监理单位北京*工程管理有限公司6施工单位北京市*建筑工程有限责任公司7质量标准创结构长城杯金奖 ，建筑工程竣工达到合格标准2.2建筑设计简介序号项 目内 容1建筑规模建筑面积 73522.91平方米层数及功能1#楼：地下3层，地上25层，高层住宅； 2
5、#楼：地下3层，地上25层，高层住宅； 3#楼：地下3层，地上27层，高层住宅； 4#楼： 地下2层，地下车库；9#楼： 居住公共服务设施10#楼：居住公共服务设施11#楼：居住公共服务设施12#楼：居住公共服务设施2建筑高度建筑总高（m）1#楼：地下10.85m， 地上72.85m2#楼：地下10.85m， 地上72.85m3#楼：地下10.55m， 地上78.55m4#楼：地下10.65m9#楼：地下3.95m， 地上9.45m10#楼：地下4.25m， 地上9.45m11#楼：地下4.25m， 地上9.45m12#楼：地下4.25m， 地上9.45m室内地坪标高绝对标高（m）1#楼：47
6、.45m； 2#楼：47.45m； 3#楼：47.15m： 4#楼：47.10m；9#楼：47.15m； 10#楼：47.45m；11#楼：47.45m； 12#楼：47.45m；3墙 体材 料主体承重结构墙体为钢筋混凝土，二次结构墙体为蒸压加气混凝土砌块。2.3结构设计简介 序号项 目内 容1结构形式1#楼：剪力墙结构； 2#楼：剪力墙结构； 3#楼：剪力墙结构； 4#楼：框架结构；9#楼：框架结构； 10#楼：框架结构； 11#楼：框架结构 12#楼：框架结构2建筑物地基1#楼：整体筏板； 2#楼：整体筏板； 3#楼：整体筏板； 4#楼：独立基础+防水板；9#楼：生根于车库顶板； 10#楼
7、：生根于车库顶板； 11#楼：生根于车库顶板 12#楼：生根于车库顶板3钢筋混凝土保护层厚度（mm）基础底板迎土面40剪力墙15 (20) 基础底板顶面20柱20（25）地下室顶板迎土面25梁20（25）地下室顶板底面20楼板15挡土墙迎土面40( )内数字用于二a类，室内潮湿环境（如水池、泵坑、卫生间等）；内数字用于露天及二b类环境。挡土墙非迎土面203、施工准备3.1技术准备根据设计图纸、施工规范，对模板受进行计算，确定支模方式。楼板模板的平面布置，纵横龙骨间距、规格及排列，各支撑系统等支模方案，作出木工翻样图，并经会审，熟悉图纸，确定各部位、各节点模板拼接及相的支撑方法。检查水、电等安装
8、工程在封模板前的各项准备工作。支模顺序、支模方法能满足要求，支撑系统具有足够的强度、刚度、稳定性要求。3.2材料准备主要周转材料需用计划表序号材料名称规 格数 量备 注1覆膜胶合木模板13mm厚墙体、框柱满足分段支模需要，顶板配备3层料2木方50*100mm、100*100mm3碗扣架483.04钢管483.05扣件一字、十字6可调托L=600mm4、施工工艺4.1底板模板4.1.1基础垫层浇筑完成后，随即在基础底板外侧砌筑240mm厚砖胎膜（M7.5水泥砂浆砌筑）。砌筑完成后，砖胎膜侧面用1：2水泥砂浆抹出找平层（随抹随压光）。阴阳角处抹出50*50mm弧形角，便于防水卷材粘结施工。4.1.
9、2集水坑模板：集水坑模板采用5cm*10cm木方与旧竹胶板条加工成片模，组装成筒模带底模，用塔吊吊入集水坑内，为了防止浇筑混凝土时模板上浮，集水坑模板安装完成后，用塔吊吊入一捆盘条钢筋压在集水坑模板上。注：模板宽度大于1.4米时竖向加5根10cm*10cm木方，小于1.4米时加4根10cm*10cm木方，横向模板大于1.6米时加3根10cm*10cm木方，小于1.6米时加2根10cm*10cm木方。 4.1.3外墙导墙吊梆模板：外墙吊梆模板用5cm*10cm木方和胶合板制作，模底用废钢筋头在墙筋上焊托架，模板外部用两根48钢管，铅丝找直，墙里面筏板筋上焊型支架加木楔加固，外面下部用托架加固，上
10、部用钢管扣件加固。如下图：4.1.4后浇带模板设计（1）基础底板后浇带模板 基础底板后浇带采用13mm厚覆膜多层板，背楞采用50100方木间距150mm,遇到底板钢筋或基础梁钢筋时，按照上下层钢筋间距模板做成锯齿型，为防止模板底部漏浆，后浇带两侧预做50mm宽，厚度同底板保护层厚度砼带条，详见下图。4.2地下室剪力墙模板4.2.1地下室剪力墙模板体系设计(1) 模板体系：墙体采用胶合板，板厚13mm；次龙骨采用50*100mm方木，主龙骨采用48*3.5钢管；穿墙螺栓用14，螺杆长度为墙厚加450mm。(2) 其中地下室外墙（含人防部分）、人防临空墙、水池侧壁穿墙螺杆为止水螺杆，中间满焊钢板止
11、水片，墙体砼浇筑后埋入砼内起止水作用，止水螺杆外侧靠外模处用2520mm橡胶垫在砼内（消防水池为内侧靠内模处），拆模后剔除螺杆割除后，凹坑内用1：2水泥砂浆嵌填密实，再做防水。地下室内墙螺杆水平间距为500mm，竖向间距自底板向上2m以下为400mm，2m以上为500mm.最下一道螺杆距地均为200mm。(3) 墙模板主龙骨用双根48*3.5普通脚手架钢管，间距同螺杆水平向间距；次龙骨用50100mm木龙骨，间距150mm。螺杆水平间距为500mm，竖向间距自底板向上2m以下为400mm，2m以上为500mm.最下一道螺杆距地均为200mm。(4) 剪力墙采用胶合板，对拉螺栓为14，间距400
12、-600mm。墙体下半部（墙体高度的1/2）的对拉螺栓均采用双螺母。外模底部装海绵防漏浆。 墙模板设计简图4.2.2地下室剪力墙模板施工工艺：弹线安门窗洞口模板安一侧模板安另一侧模板调整固定办预检。 (1)模板安装前应弹出模板就位线，支模前应将杂物清理干净，模板下口粘贴泡沫条，以防水模板穿墙螺栓高低错位及下口跑浆。(2)模板安装前把板面清理干净，刷好水性脱模剂，并应涂刷均匀，不得漏刷。(3)支墙模前，先门窗洞口模板，门窗洞模板先在地面组装成整体，然后放置到钢筋网中，为防止模板窜位，模板四周加限位钢筋。(4)墙体模板按配模编号对号入座。安装好单侧片模后，穿螺栓（套塑料管）、清扫模内杂物，检查所有
13、孔洞口和预埋件无误后，合另一侧模板，调整斜撑（拉杆）使模板垂直，拧紧穿墙螺栓。(5)支拉体系为利用在墙体两侧底板上预埋拉顶措施的锚筋（直径22 mm），模板侧面用483.5mm钢管加升降丝做顶撑并用花篮螺栓拉索找正、拉紧。 (6)墙体厚度的控制：采用14mm钢筋依据墙体厚度加工成支撑棍，用于模板上口拼缝及转角处，间距1100mm。(7)地下室外墙模板支设要求同内墙模板，而穿墙螺栓则要求带钢板止水片。(8)安装墙模板前，检查墙体中心线、边线和模板安装线是否准确，无误后方可安装墙模板。模板之间的连接处、墙体的转角处，墙柱交接、接茬处必须严密牢固可靠，防止出现砼表面错台和漏浆、烂根现象。模板底部的缝隙，要用海棉条等堵严。4.2.3地下
